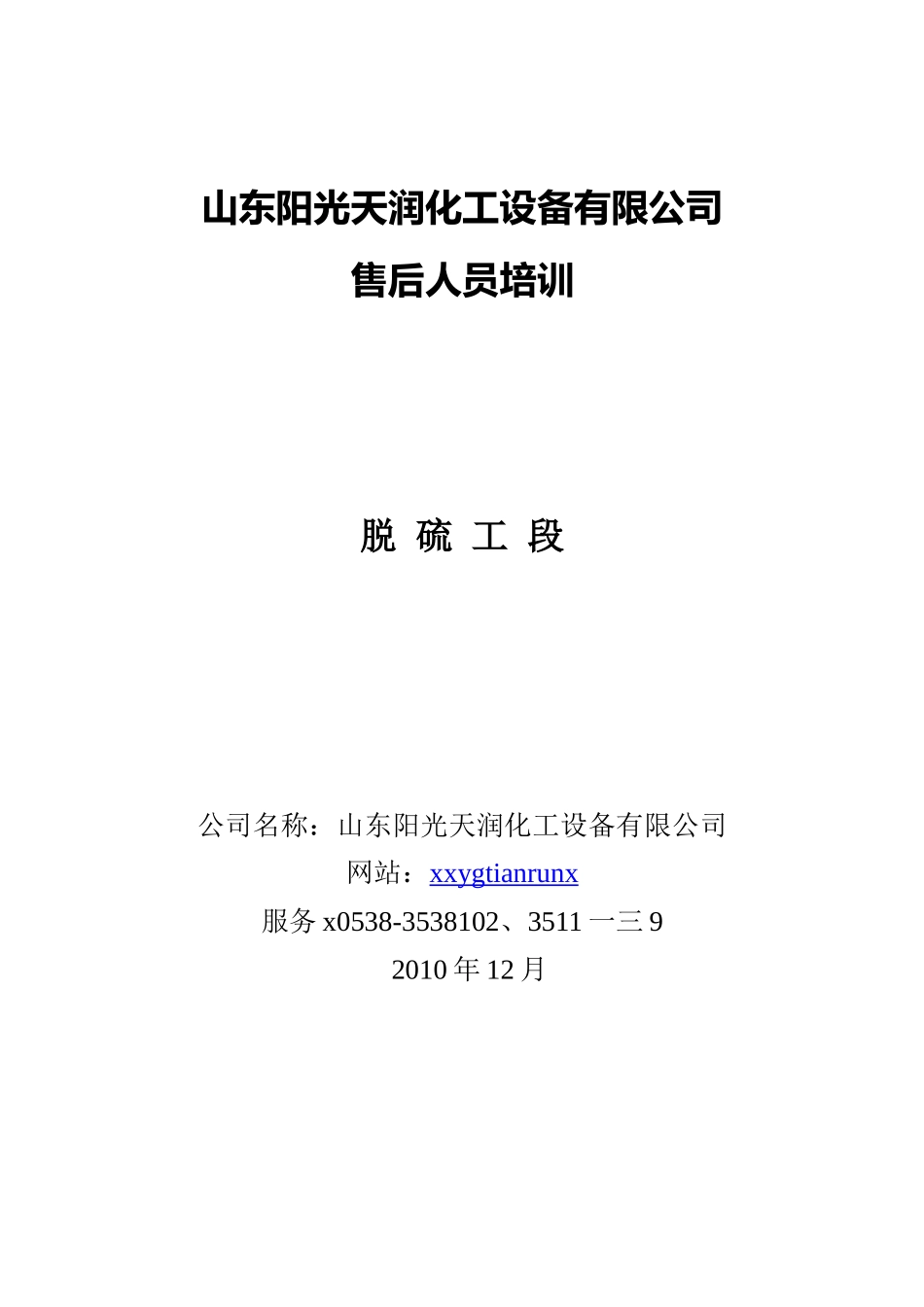

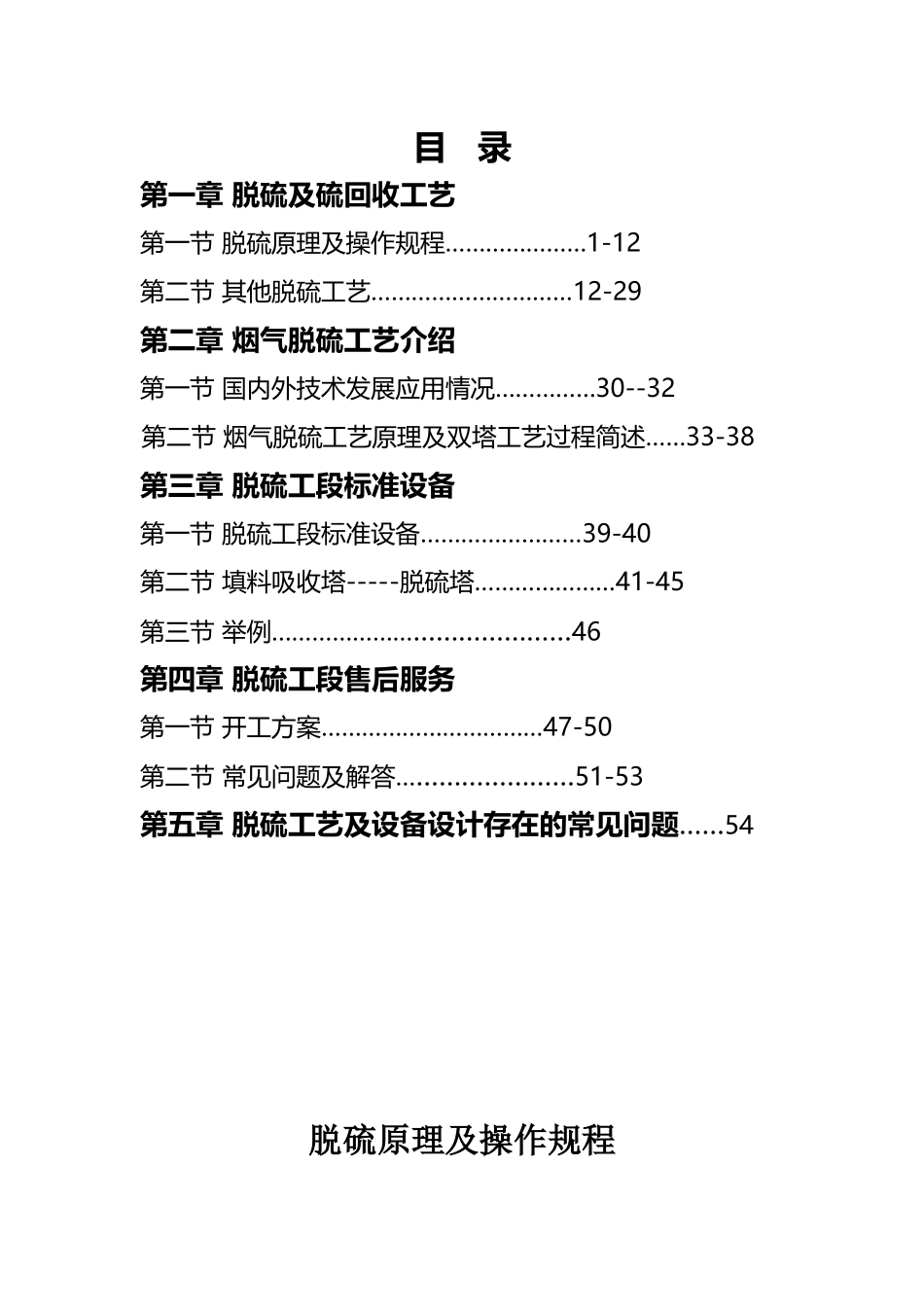

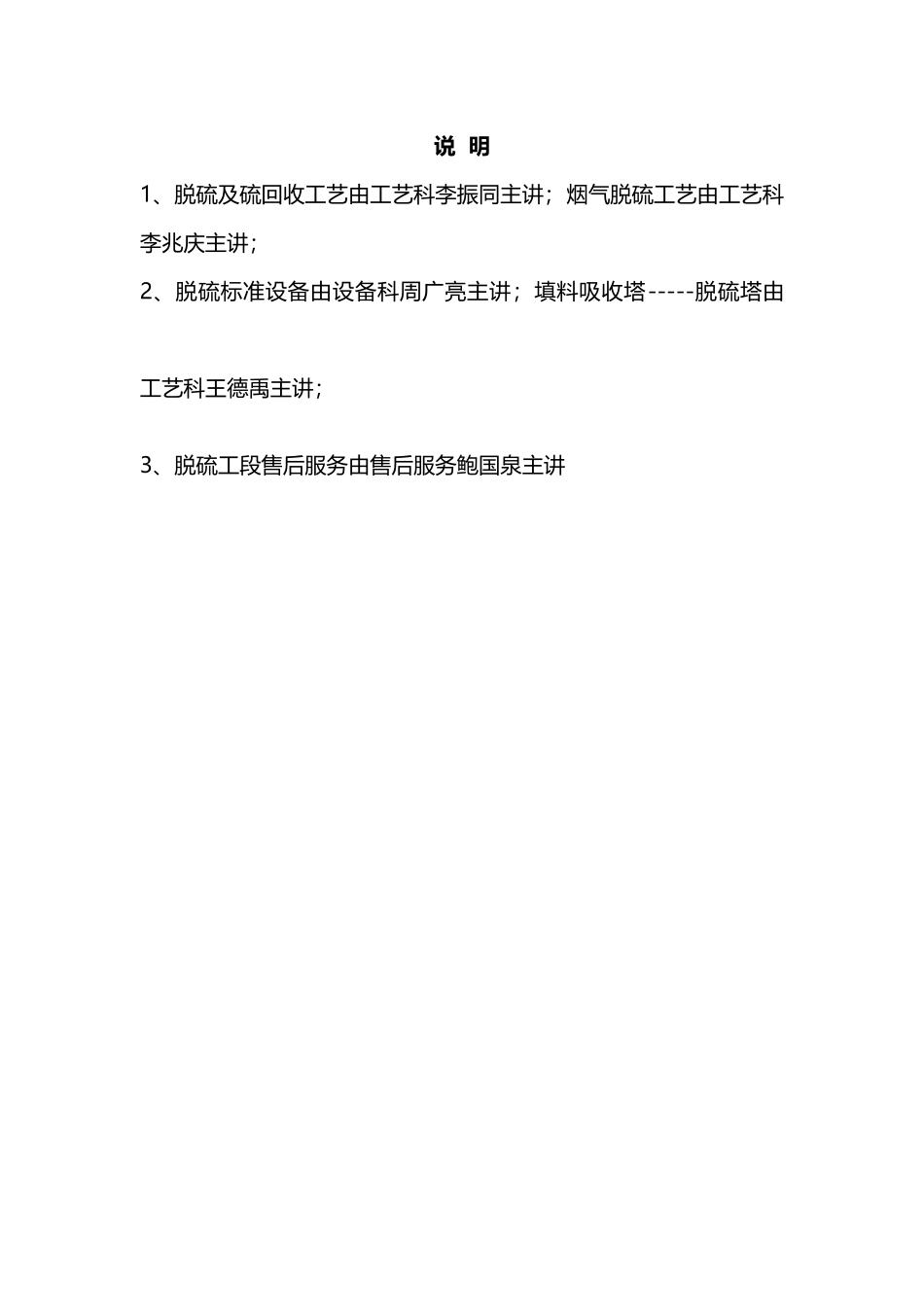

山东阳光天润化工设备有限公司售后人员培训脱硫工段公司名称：山东阳光天润化工设备有限公司网站：xxygtianrunx服务x0538-3538102、3511一三92010年12月说明1、脱硫及硫回收工艺由工艺科李振同主讲；烟气脱硫工艺由工艺科李兆庆主讲；2、脱硫标准设备由设备科周广亮主讲；填料吸收塔-----脱硫塔由工艺科王德禹主讲；3、脱硫工段售后服务由售后服务鲍国泉主讲目录第一章脱硫及硫回收工艺第一节脱硫原理及操作规程…………………1-12第二节其他脱硫工艺…………………………12-29第二章烟气脱硫工艺介绍第一节国内外技术发展应用情况……………30--32第二节烟气脱硫工艺原理及双塔工艺过程简述……33-38第三章脱硫工段标准设备第一节脱硫工段标准设备……………………39-40第二节填料吸收塔-----脱硫塔…………………41-45第三节举例……………………………………46第四章脱硫工段售后服务第一节开工方案……………………………47-50第二节常见问题及解答……………………51-53第五章脱硫工艺及设备设计存在的常见问题……54脱硫原理及操作规程一、本工段任务1、本工段任务是脱除焦炉煤气中的硫化氢，使其符合工艺指标要求；把再生出来的硫泡沫生产得到合格的硫磺。2、负责本岗位的现场卫生，做到安全文明生产；按时完成临到临时交办的其他任务。二、脱硫工艺原理1、以氨为碱源的湿法氧化脱硫是一种液相催化氧化反应。催化剂在脱硫和再生过程中均有催化作用，催化活性高，且催化剂易溶解于水中，具有较好的流动性，可以避免设备管道堵塞。2、采用氨法脱硫工艺，在吸收H2S过程中可以不外加纯碱，靠煤气中自身的氨作碱源，适当补充部分蒸氨浓氨水，可以对煤气中的H2S、HCN等进行较完全的吸收，同时在催化剂的催化作用下，以空气中的氧气来氧化吸收液中的NH4HS成为元素硫，从而使吸收液得到再生，溶液循环使用。3、脱硫过程几种主要化学反应：3.1吸收反应：NH3（气）≒NH3（液）H2S（气）≒H2S（液）HCN（气）≒HCN（液）CO2（气）≒CO2（液）NH3+H2O≒NH4OH（氨水）NH4OH+H2S≒NH4HS+H2O2NH4OH+H2S≒（NH4）2S+2H2OHCN+NH4OH≒NH4CN+H2OCO2+NH4OH≒NH4HCO3NH4OH+NH4HCO3≒（NH4）2CO3+H2O3.2催化化学反应：NH4HS+NH4OH+（X-1）Sz(NH4)2Sx+H2O2NH4HS+（NH4）2CO3+2（X-1）Sz2(NH4)2Sx+CO2+H2ONH4HS+NH4HCO3+（X-1）Sz(NH4)2Sx+H2O+CO2NH4CN+(NH4)2SxzNH4CNS+(NH4)2SX-1(NH4)2SX-1+Sz(NH4)2Sx注：反应式中～代表PDS催化剂。3.3催化再生反应：NH4HS+1/2O2→S↓+NH4OH(NH4)2S+1/2O2→2NH4OH+S↓(NH4)2SX+1/2O2→Sx↓+2NH4OHNH4CNS≒H2N—C(=S)—NH2≒H2N—C(=HS)=NHH2N—C(=S)—NH2+1/2O2→H2N—C(C=O)—NH2+SH2N—C(=O)—H2N+2H2O≒(NH4)2CO3+H2O≒2NH4OH+CO22.4副反应：2NH4HS+2O2→(NH4)2SO3+H2O2(NH4)2SO3+O2→2(NH4)2SO4+2S↓三、脱硫工艺流程1、脱硫工艺流程（见附图一、二）2、脱硫工艺流程说明2.1气体流程从鼓风工段送来28~35℃的焦炉煤气，首先进入脱硫工段的湍球塔与塔顶喷酒的循环脱硫液逆向接触，煤气中部分H2S被脱硫液吸收。脱硫后的煤气从湍球塔顶出来进入填料脱硫塔A底部，与自上而下脱硫液逆流接触，煤气中大部分H2S被脱除。经过脱硫塔A脱硫后的煤气从塔顶出来进入脱硫塔B底部，与自上而下脱硫液逆流接触，煤气中的H2S绝大部分被脱除，从脱硫塔B脱硫后H2S小于50mg/Nm3的煤气中经过煤气总管送到硫铵工段。2.2液体流程从湍球塔、脱硫塔A、脱硫塔B底部经湍球塔、脱硫塔液封溢流出来的脱硫富液分别流到溶液循环槽、半贫液槽、富液槽中。在溶液循环槽、半贫液槽、富液槽B中经过缓冲、初步氧化反应。其中半贫液槽内的半贫液由半贫液泵加压到0.5MPa，送到湍球塔顶部，经分布器均匀分布与煤气逆流接触粗脱其中的H2S完成一个循环；溶液循环槽及富液槽内的富液经过富液泵加压到0.45MPa分别送到喷射再生槽的喷射器入口，富液高速通过喷射器喷嘴产生的负压，由喷射器吸气室吸入大量的空气，在喷射器扩散管、尾管内充分混合，完成氧化再生反应，在再生槽内使再生出来的硫泡沫浮选出来，泡沫溢流到泡沫槽，而再生后脱硫贫液则流到溶液循环槽和贫液槽。溶液循环槽和贫液槽的贫液分别由贫液...
