跨线桥工程施工总结VIP专享VIP免费

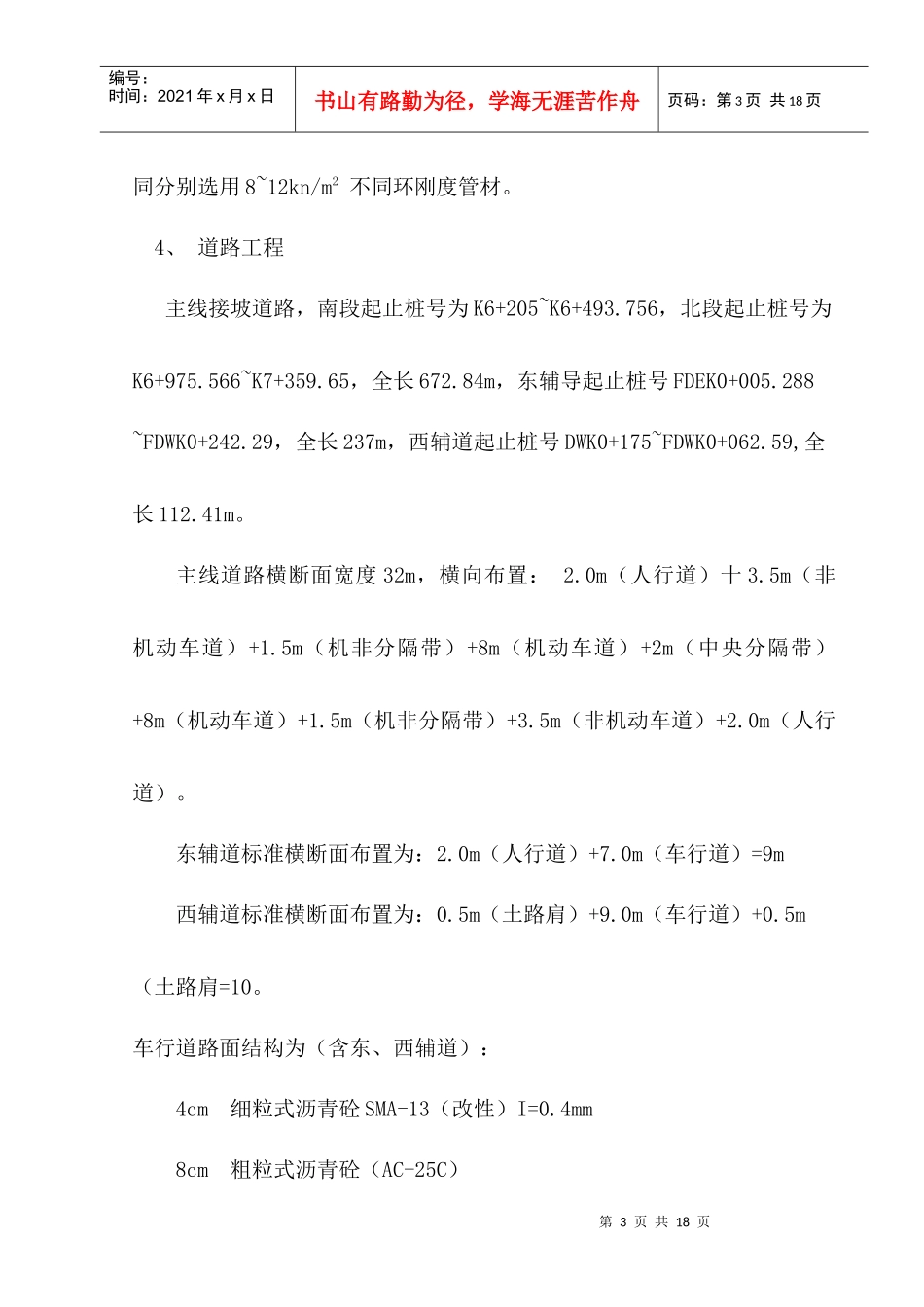

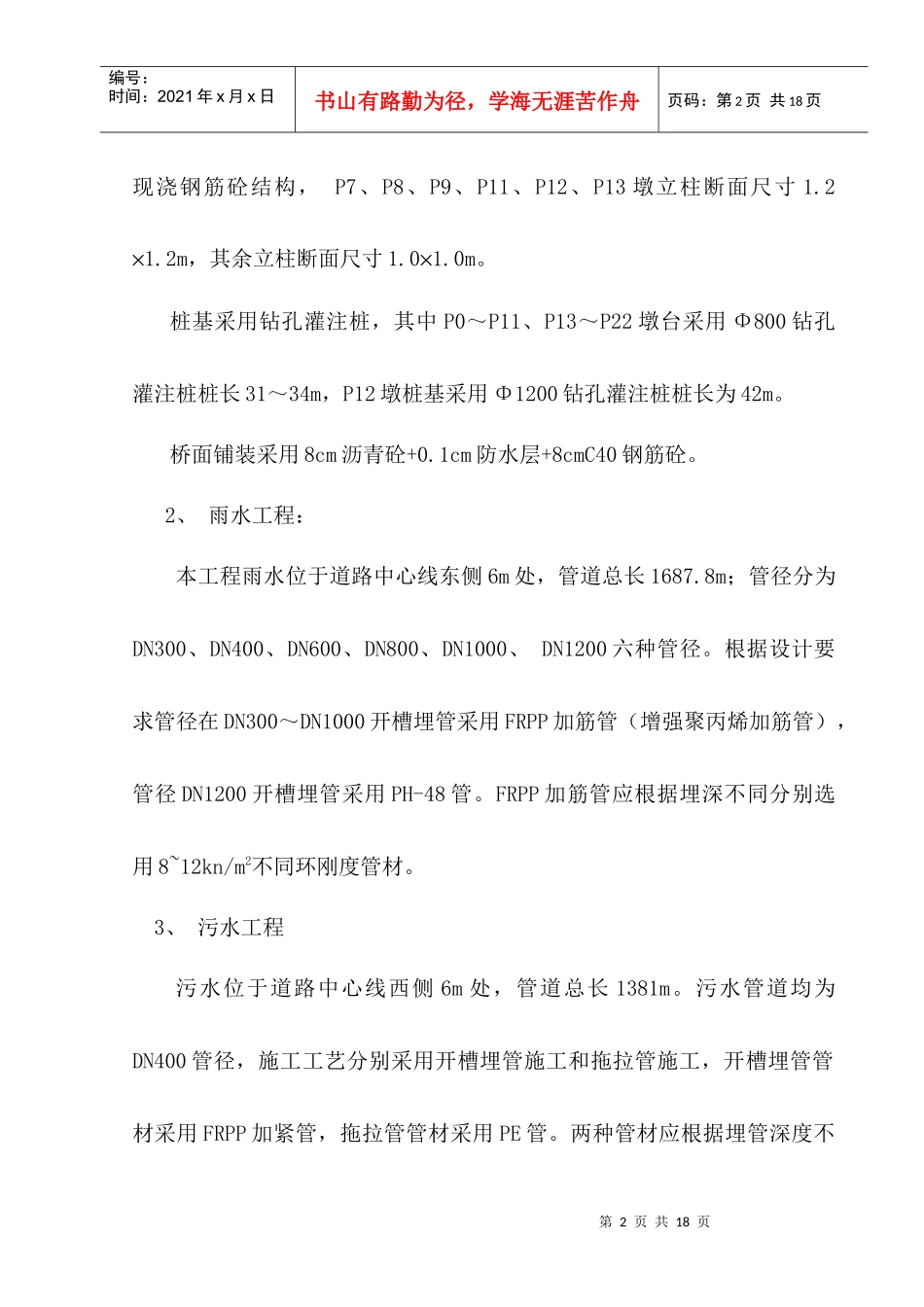

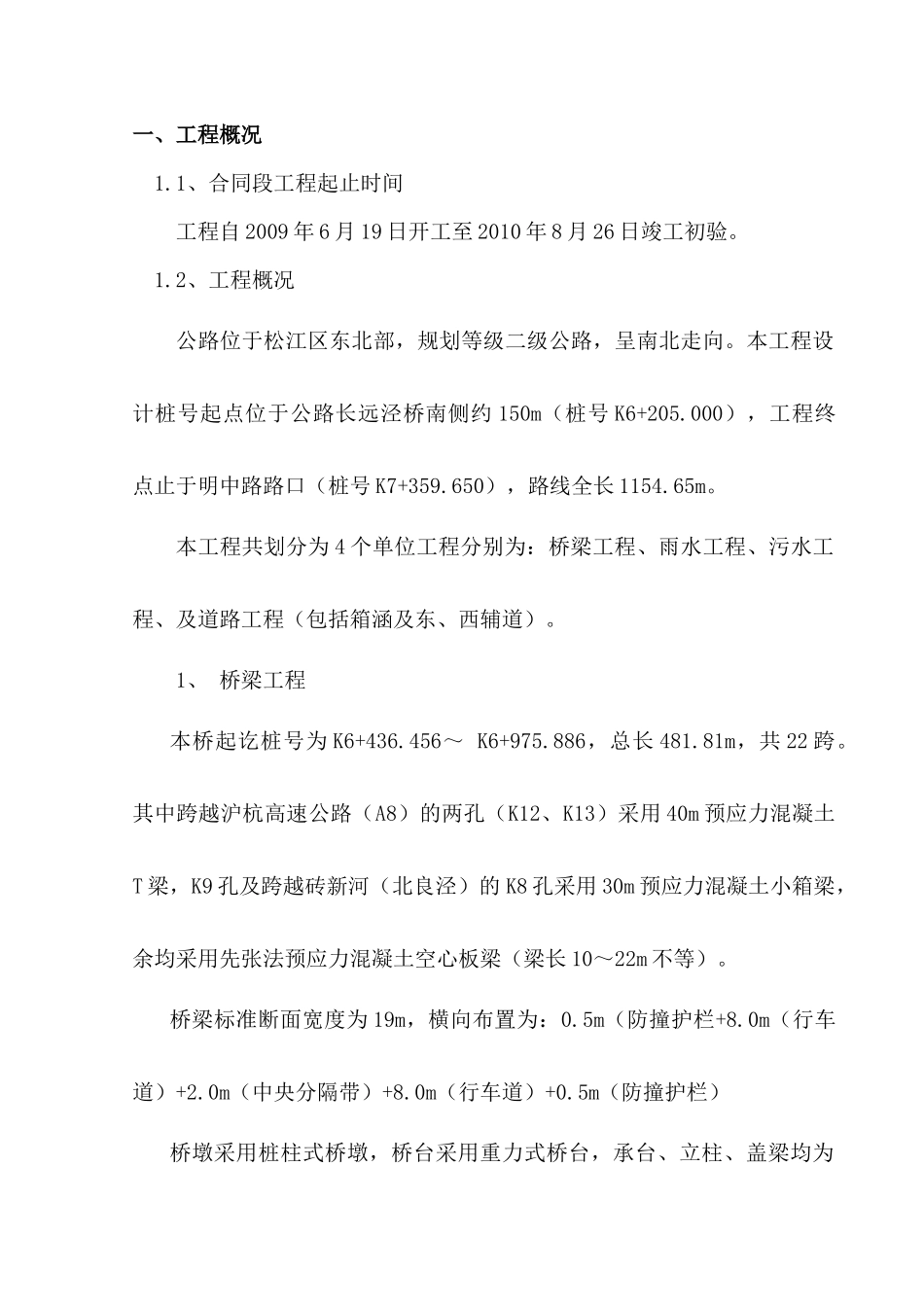

一、工程概况1.1、合同段工程起止时间工程自2009年6月19日开工至2010年8月26日竣工初验。1.2、工程概况公路位于松江区东北部，规划等级二级公路，呈南北走向。本工程设计桩号起点位于公路长远泾桥南侧约150m（桩号K6+205.000），工程终点止于明中路路口（桩号K7+359.650），路线全长1154.65m。本工程共划分为4个单位工程分别为：桥梁工程、雨水工程、污水工程、及道路工程（包括箱涵及东、西辅道）。1、桥梁工程本桥起讫桩号为K6+436.456～K6+975.886，总长481.81m，共22跨。其中跨越沪杭高速公路（A8）的两孔（K12、K13）采用40m预应力混凝土T梁，K9孔及跨越砖新河（北良泾）的K8孔采用30m预应力混凝土小箱梁，余均采用先张法预应力混凝土空心板梁（梁长10～22m不等）。桥梁标准断面宽度为19m，横向布置为：0.5m（防撞护栏+8.0m（行车道）+2.0m（中央分隔带）+8.0m（行车道）+0.5m（防撞护栏）桥墩采用桩柱式桥墩，桥台采用重力式桥台，承台、立柱、盖梁均为第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页现浇钢筋砼结构，P7、P8、P9、P11、P12、P13墩立柱断面尺寸1.2´1.2m，其余立柱断面尺寸1.0´1.0m。桩基采用钻孔灌注桩，其中P0～P11、P13～P22墩台采用Φ800钻孔灌注桩桩长31～34m，P12墩桩基采用Φ1200钻孔灌注桩桩长为42m。桥面铺装采用8cm沥青砼+0.1cm防水层+8cmC40钢筋砼。2、雨水工程：本工程雨水位于道路中心线东侧6m处，管道总长1687.8m；管径分为DN300、DN400、DN600、DN800、DN1000、DN1200六种管径。根据设计要求管径在DN300～DN1000开槽埋管采用FRPP加筋管（增强聚丙烯加筋管），管径DN1200开槽埋管采用PH-48管。FRPP加筋管应根据埋深不同分别选用8~12kn/m2不同环刚度管材。3、污水工程污水位于道路中心线西侧6m处，管道总长1381m。污水管道均为DN400管径，施工工艺分别采用开槽埋管施工和拖拉管施工，开槽埋管管材采用FRPP加紧管，拖拉管管材采用PE管。两种管材应根据埋管深度不第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页同分别选用8~12kn/m2不同环刚度管材。4、道路工程主线接坡道路，南段起止桩号为K6+205~K6+493.756，北段起止桩号为K6+975.566~K7+359.65，全长672.84m，东辅导起止桩号FDEK0+005.288~FDWK0+242.29，全长237m，西辅道起止桩号DWK0+175~FDWK0+062.59,全长112.41m。主线道路横断面宽度32m，横向布置：2.0m（人行道）十3.5m（非机动车道）+1.5m（机非分隔带）+8m（机动车道）+2m（中央分隔带）+8m（机动车道）+1.5m（机非分隔带）+3.5m（非机动车道）+2.0m（人行道）。东辅道标准横断面布置为：2.0m（人行道）+7.0m（车行道）=9m西辅道标准横断面布置为：0.5m（土路肩）+9.0m（车行道）+0.5m（土路肩=10。车行道路面结构为（含东、西辅道）：4cm细粒式沥青砼SMA-13（改性）I=0.4mm8cm粗粒式沥青砼（AC-25C）第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页0.6cm稀浆封层40cm粉煤灰三渣（允许弯沉值0.6mm）15cm砾石砂道路箱涵位于桩号K7+007～K7+013范围内，中心桩号K7+010.297，与道路斜交角度为14.3680，此箱涵横贯新建道路，全长33.034m，宽5.9m，高5m，内径为5×4.1m的钢筋混凝土结构。1.3、主要实物工程量桥梁工程：部位名称数量单位规格尺寸桩长（m）钻孔桩274根DN800（mm）31～34钻孔桩8根DN1200（mm）42承台23座～～立柱24根1.2m*1.2m～立柱60根1.0m*1.0m～台身2座～～盖梁21座～～台帽2座～～T梁18片40m～箱梁14片30m～第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页板梁324片10～22m～防撞墙965m～～桥面铺装7710m2～～雨水工程管径（mm）环刚度（KN/M2）数量（m）管材类型Φ4008705.5FRPP加筋管Φ6008147.5FRPP加筋管Φ8008432.5FRPP加筋管Φ10008200FRPP加筋管Φ1200～202.3钢筋砼管污水工程管径（mm）环刚度（KN/M2）数量（m）管材类型Φ3008150FRPP加筋管100FRPP加筋管Φ4008418.4FRPP加筋管10728.8FRPP加筋管1083.8PE管道路工程...
