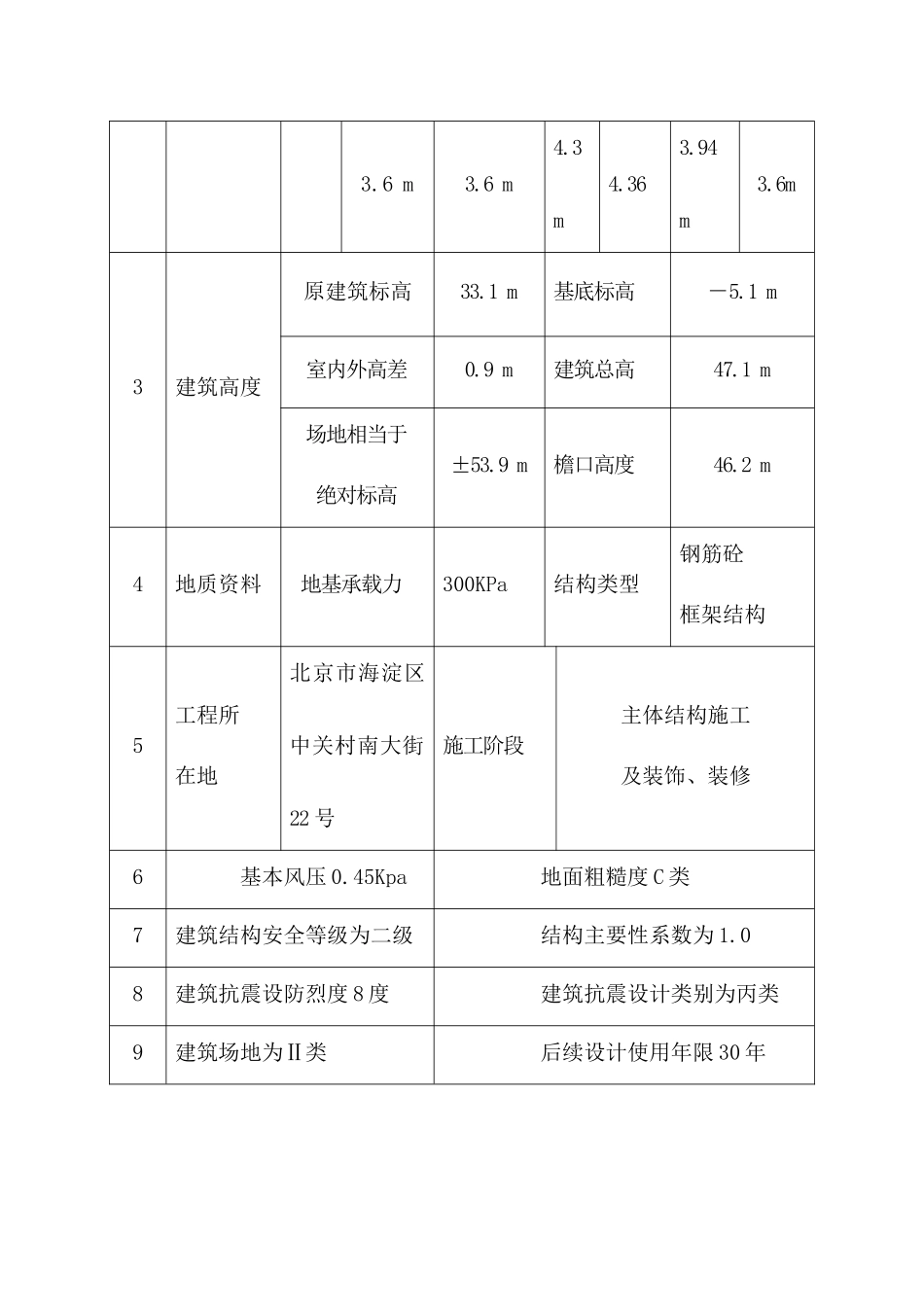

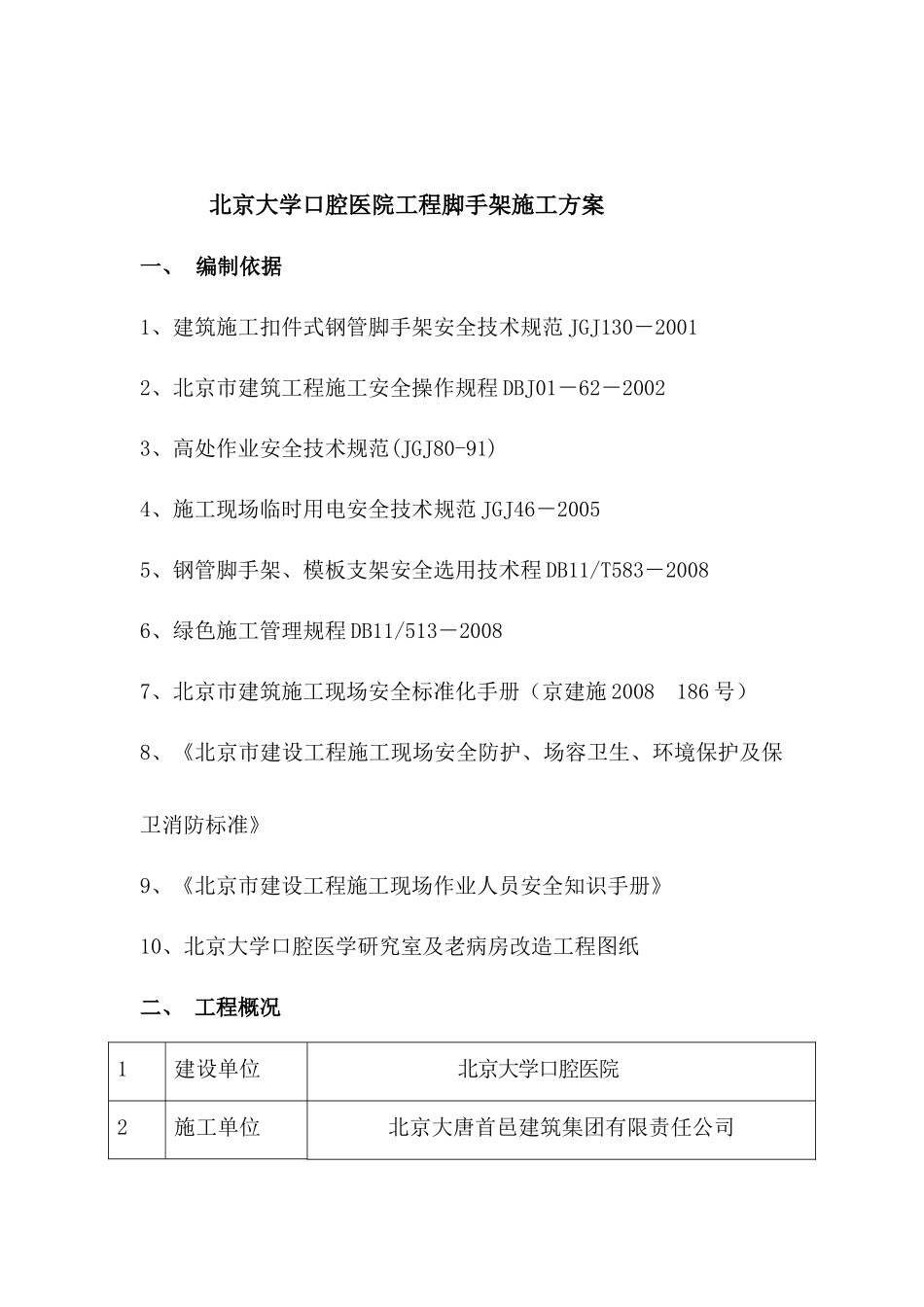

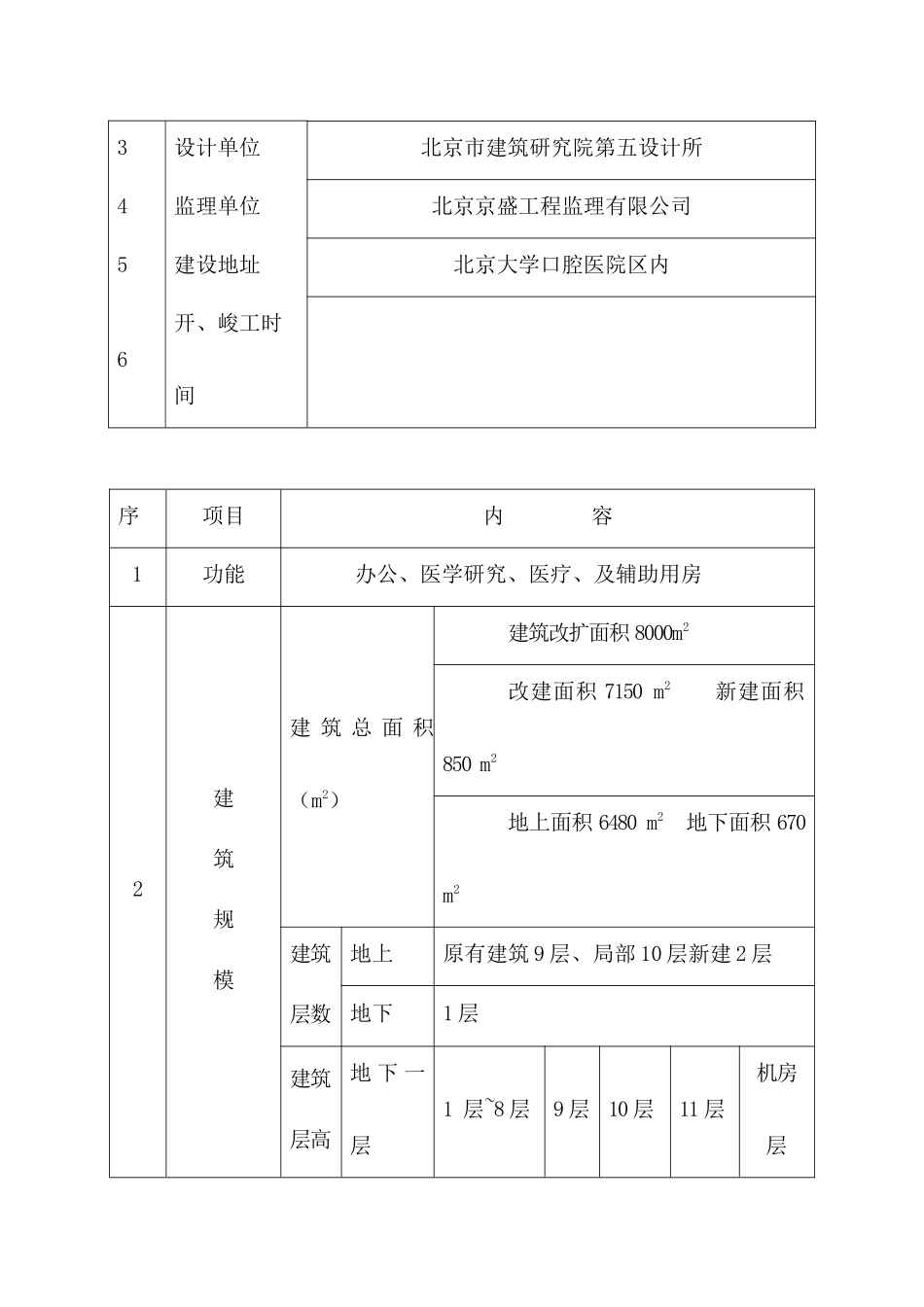

北京大学口腔医院工程脚手架施工方案一、编制依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130－20012、北京市建筑工程施工安全操作规程DBJ01－62－20023、高处作业安全技术规范(JGJ80-91)4、施工现场临时用电安全技术规范JGJ46－20055、钢管脚手架、模板支架安全选用技术程DB11/T583－20086、绿色施工管理规程DB11/513－20087、北京市建筑施工现场安全标准化手册（京建施2008186号）8、《北京市建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》9、《北京市建设工程施工现场作业人员安全知识手册》10、北京大学口腔医学研究室及老病房改造工程图纸二、工程概况1建设单位北京大学口腔医院2施工单位北京大唐首邑建筑集团有限责任公司3设计单位北京市建筑研究院第五设计所4监理单位北京京盛工程监理有限公司5建设地址北京大学口腔医院区内6开、峻工时间序项目内容1功能办公、医学研究、医疗、及辅助用房2建筑规模建筑总面积（m2）建筑改扩面积8000m2改建面积7150m2新建面积850m2地上面积6480m2地下面积670m2建筑层数地上原有建筑9层、局部10层新建2层地下1层建筑层高地下一层1层~8层9层10层11层机房层3.6m3.6m4.3m4.363.94m3.6m3建筑高度原建筑标高33.1m基底标高－5.1m室内外高差0.9m建筑总高47.1m场地相当于绝对标高±53.9m檐口高度46.2m4地质资料地基承载力300KPa结构类型钢筋砼框架结构5工程所在地北京市海淀区中关村南大街22号施工阶段主体结构施工及装饰、装修6基本风压0.45Kpa地面粗糙度C类7建筑结构安全等级为二级结构主要性系数为1.08建筑抗震设防烈度8度建筑抗震设计类别为丙类9建筑场地为Ⅱ类后续设计使用年限30年10建筑物耐火等级一级结构的环境类别地上一类、地下二ｂ类本工程建设用地位于北京市海淀区中关村南大街22号北京大学口腔医院院内，院内东侧为钢铁研究总院南临大忠寺路，西临中关村南大街，北侧为军艺大院。脚手架搭设南侧由⑶轴至⑽轴总长45米，【⑶轴至⑷轴防护脚手架从±3.6处搭起】，北侧搭设由⑽轴至⑶轴总长45米，东侧由A轴至D轴总长21米，西侧由D轴至A轴总长21米，南侧架子搭设高度43.5米局部48米，东侧高48米，北侧高43.5局部高48米，西部高37米。脚手架立杆底部设置底座和垫板，脚手架设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm的立杆上。横向扫地杆则固定在紧靠纵向扫地杆下方的立杆上。南侧脚手架立杆、扫地杆、垫板和底座设置在南侧采光的窗井内。三、编制步骤脚手架工程施工的主要步骤如下：主要及相关人员商讨方案---确定方案---编制方案---报公司技术、安全部门审批方案---审批合格后由架子工长组织实施---各方验收合格---投入使用。脚手架工程在施工前，技术负责人应召集技术、安全、生产等相关人员对本工程的脚手架搭设情况进行研讨，确定脚手架应搭设的步距、纵距、横距、总高度、范围等各项参数内容，然后由技术负责人或技术员编制，编制完毕的方案经技术负责人审核后报公司技术安全部门会审，并由公司总工程师审批后执行。方案审批返回项目部，由项目部架子工长组织工人进行搭设，经公司技术、安全及项目部技术、安全部门负责人验收合格，方可使用。1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆四、落地式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。设计脚手架为双排落地脚手架，搭设高度为44米，立杆采用单立管。（规范5．3．8条规定高度超过50m的脚手架，可采用双管立杆，本工程高度没有超过50米所以不用采用双立杆）。搭设尺寸为：立杆的纵距1.5米，立杆的横距0.9米，立杆的步距1.5米。主节点间搭设两个小横杆，地基承载力为：300kpa,基本风压值取北京地区的基本风压：0.45Kpa（图纸），Φ挡风系数，Φ值根据目数、步距和纵距计算出来以后大约在0.648~0.953之间。μs=1.0Φ（后为全封闭墙）；μs=1.3Φ（敞开、框架和开洞墙）。施工所处地区为北京...
