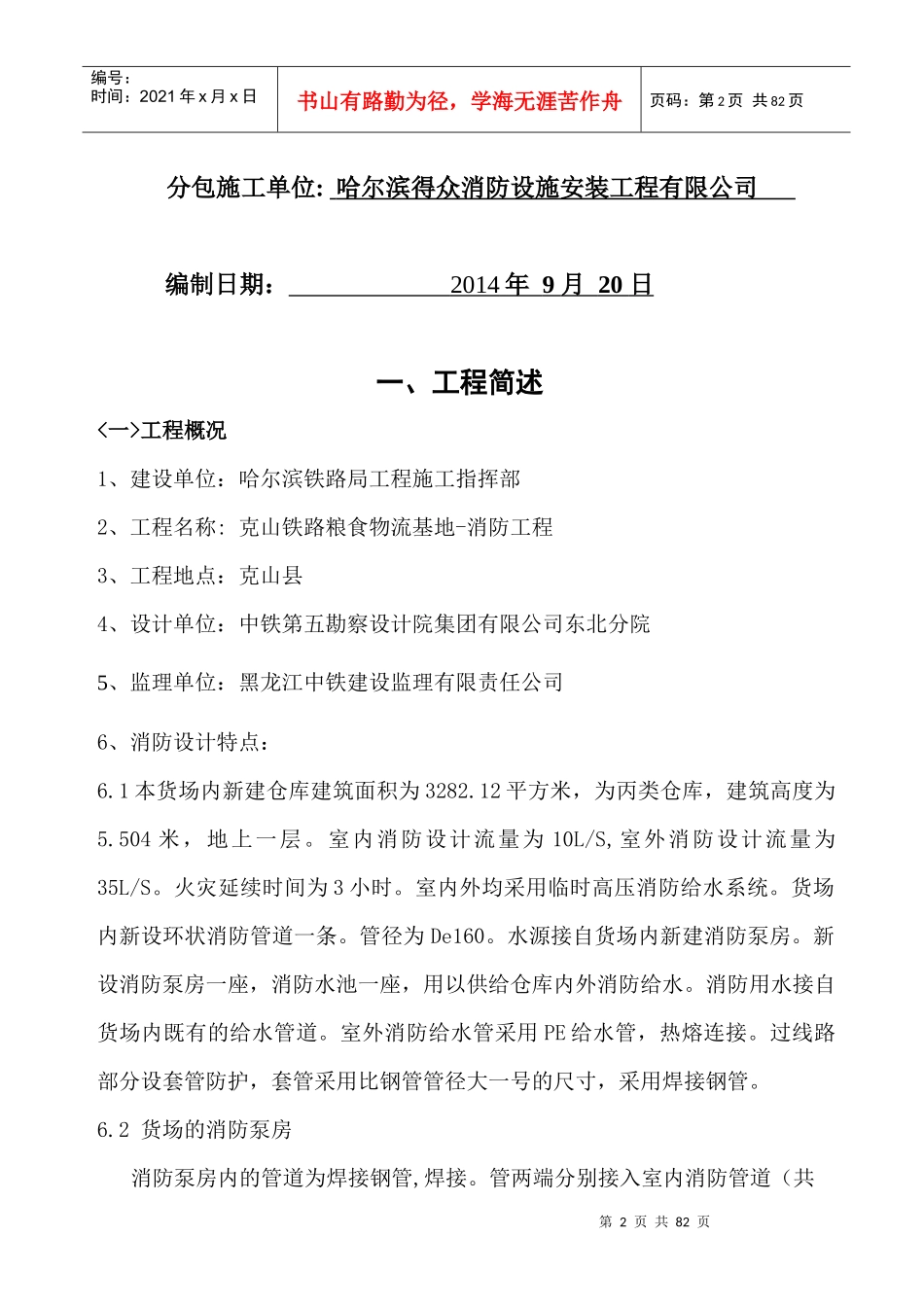

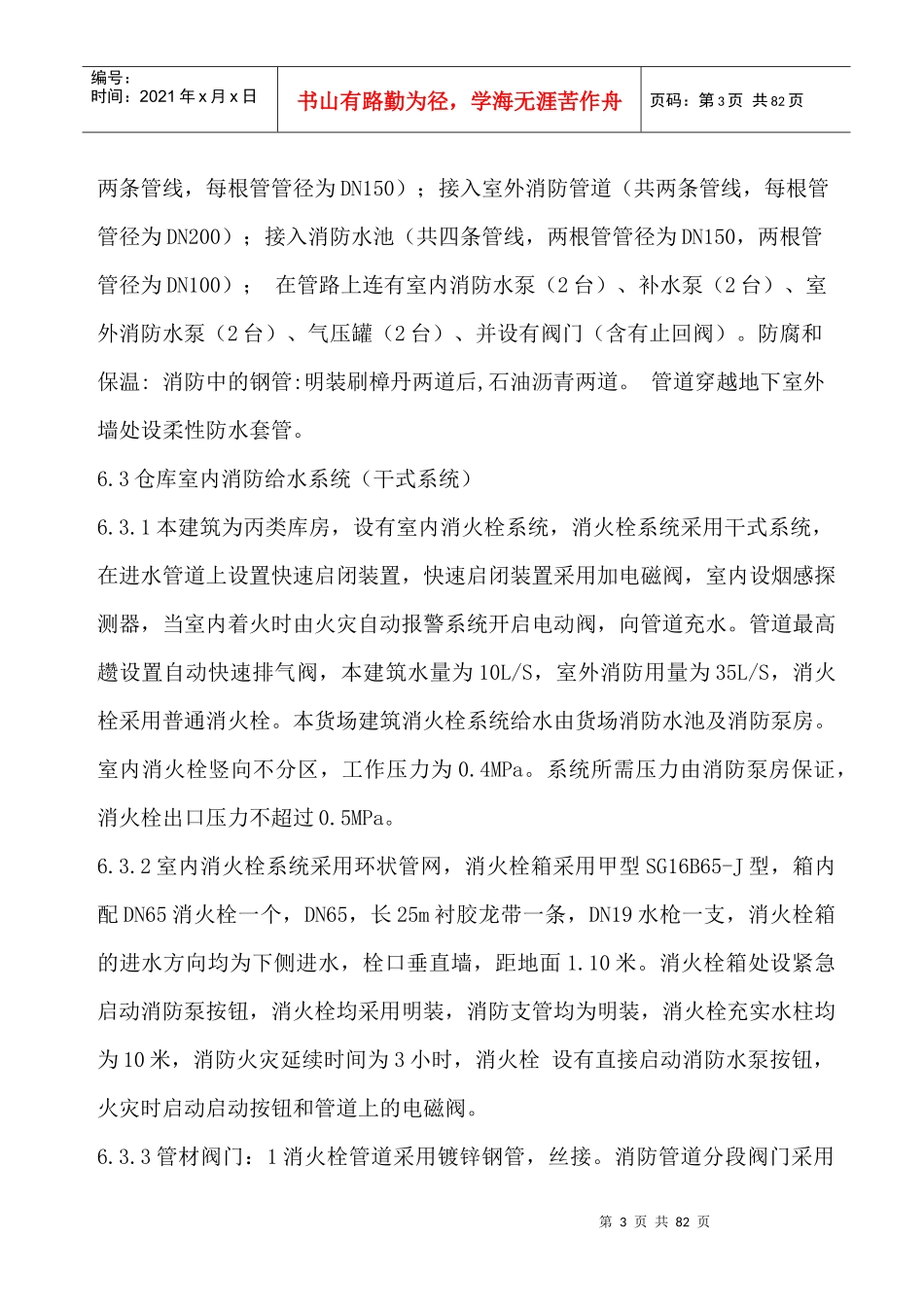

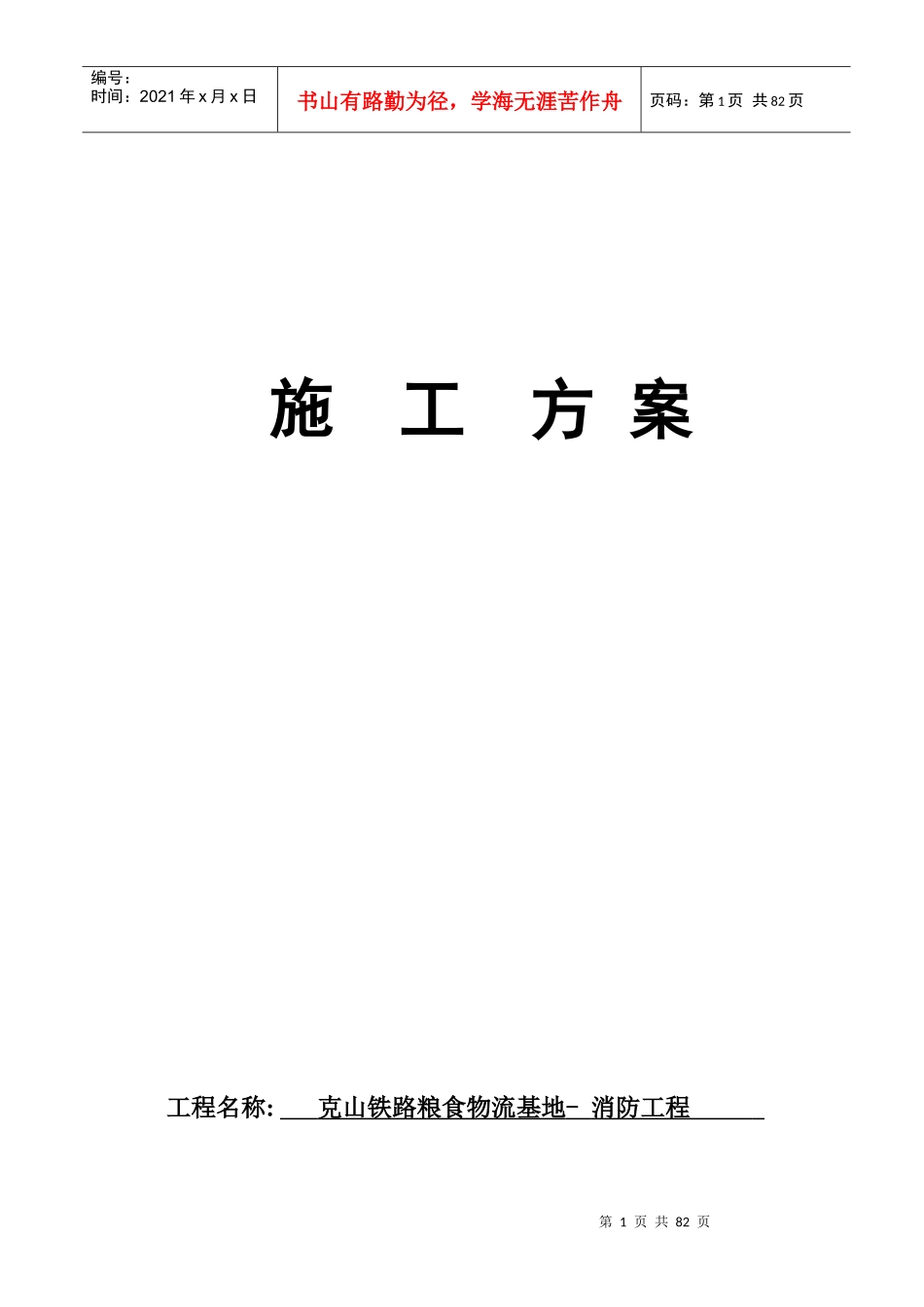

第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共82页施工方案工程名称:克山铁路粮食物流基地-消防工程第2页共82页第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共82页分包施工单位:哈尔滨得众消防设施安装工程有限公司编制日期：2014年9月20日一、工程简述<一>工程概况1、建设单位：哈尔滨铁路局工程施工指挥部2、工程名称:克山铁路粮食物流基地-消防工程3、工程地点：克山县4、设计单位：中铁第五勘察设计院集团有限公司东北分院5、监理单位：黑龙江中铁建设监理有限责任公司6、消防设计特点：6.1本货场内新建仓库建筑面积为3282.12平方米，为丙类仓库，建筑高度为5.504米，地上一层。室内消防设计流量为10L/S,室外消防设计流量为35L/S。火灾延续时间为3小时。室内外均采用临时高压消防给水系统。货场内新设环状消防管道一条。管径为De160。水源接自货场内新建消防泵房。新设消防泵房一座，消防水池一座，用以供给仓库内外消防给水。消防用水接自货场内既有的给水管道。室外消防给水管采用PE给水管，热熔连接。过线路部分设套管防护，套管采用比钢管管径大一号的尺寸，采用焊接钢管。6.2货场的消防泵房消防泵房内的管道为焊接钢管,焊接。管两端分别接入室内消防管道（共第3页共82页第2页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共82页两条管线，每根管管径为DN150）；接入室外消防管道（共两条管线，每根管管径为DN200）；接入消防水池（共四条管线，两根管管径为DN150，两根管管径为DN100）；在管路上连有室内消防水泵（2台）、补水泵（2台）、室外消防水泵（2台）、气压罐（2台）、并设有阀门（含有止回阀）。防腐和保温:消防中的钢管:明装刷樟丹两道后,石油沥青两道。管道穿越地下室外墙处设柔性防水套管。6.3仓库室内消防给水系统（干式系统）6.3.1本建筑为丙类库房，设有室内消火栓系统，消火栓系统采用干式系统，在进水管道上设置快速启闭装置，快速启闭装置采用加电磁阀，室内设烟感探测器，当室内着火时由火灾自动报警系统开启电动阀，向管道充水。管道最高趱设置自动快速排气阀，本建筑水量为10L/S，室外消防用量为35L/S，消火栓采用普通消火栓。本货场建筑消火栓系统给水由货场消防水池及消防泵房。室内消火栓竖向不分区，工作压力为0.4MPa。系统所需压力由消防泵房保证，消火栓出口压力不超过0.5MPa。6.3.2室内消火栓系统采用环状管网，消火栓箱采用甲型SG16B65-J型，箱内配DN65消火栓一个，DN65，长25m衬胶龙带一条，DN19水枪一支，消火栓箱的进水方向均为下侧进水，栓口垂直墙，距地面1.10米。消火栓箱处设紧急启动消防泵按钮，消火栓均采用明装，消防支管均为明装，消火栓充实水柱均为10米，消防火灾延续时间为3小时，消火栓设有直接启动消防水泵按钮，火灾时启动启动按钮和管道上的电磁阀。6.3.3管材阀门：1消火栓管道采用镀锌钢管，丝接。消防管道分段阀门采用第4页共82页第3页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共82页蝶阀，型号为D373H-16C，额定压力P=1.6MPa，入口阀门采用截止阀，额定压力P=1.6MPa。止回阀：水泵出水管上均安装防水锤消声止回阀，其它部位均为普通止回阀。6.3.4管道穿过墙壁纸均设刚制套管，其两端应与饰面相平，穿过楼板进应配合土建施工预留孔洞设置刚套管，其顶部高出地面50mm。底部应与楼板相平，当穿过防火分区时，应用石棉绳将其周围空隙紧密填塞。穿天棚时应预埋防水套管。穿过基础时设刚性防水套管。6.3.5管道试压：消火栓管道的试验压力为工作压力的1.5倍，且不低于0.9MPa,试验压力保持2小时无明显渗漏为合格。水压试验的试验压力表应位于系统或试验部分的最低部位。6.3.6管道冲洗室内消火栓给水系统在与室外给水管连接前，必须将室外给水管冲洗干净，其冲洗强度应达到消防时最大设计流量。室内消火栓系统在交付使用前，必须冲洗干净，其冲洗强度应达到消防时最大设计流量。6.3.7防腐及油漆和保温在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物。涂刷油漆厚度应均匀，不得有脱...
