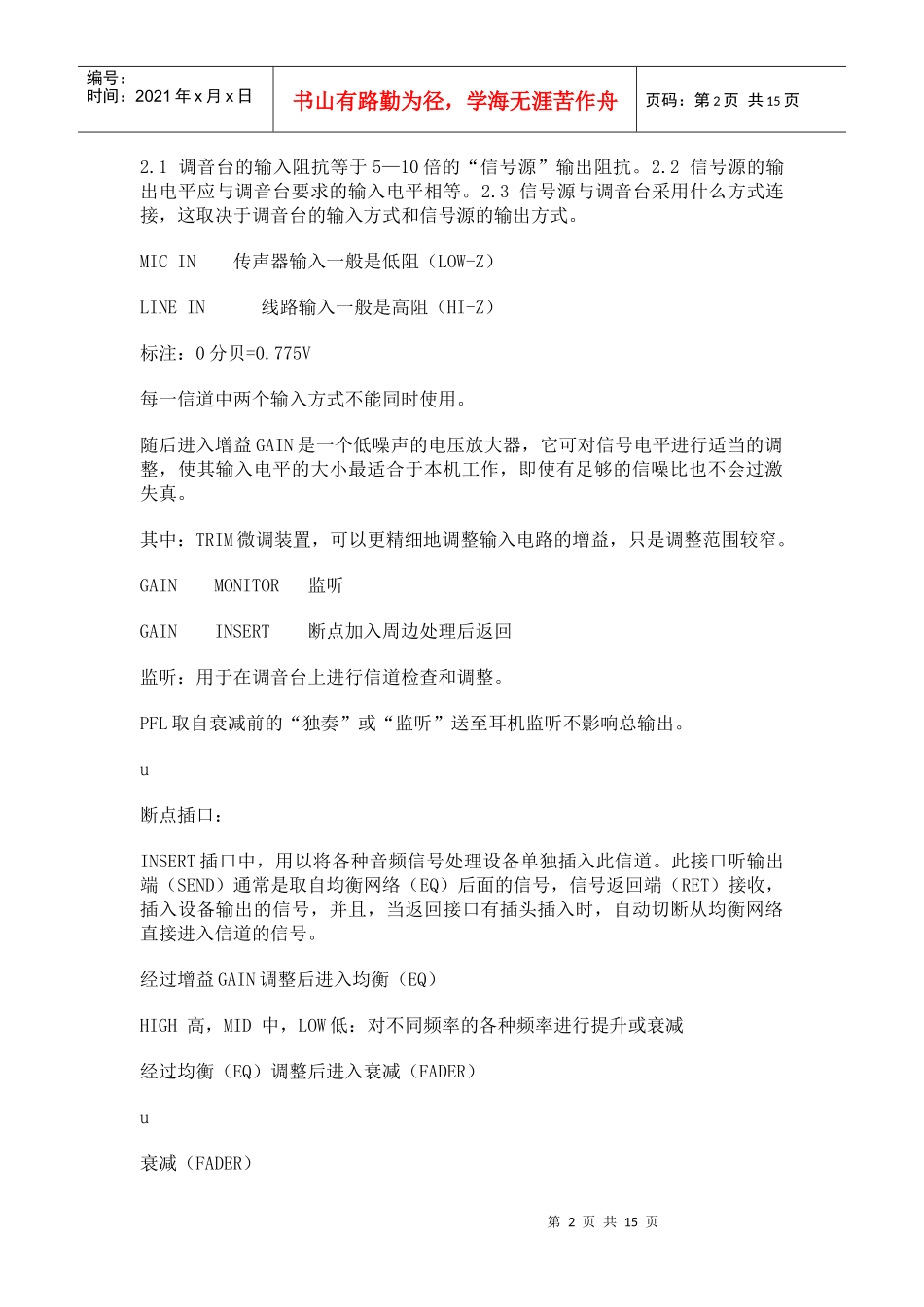

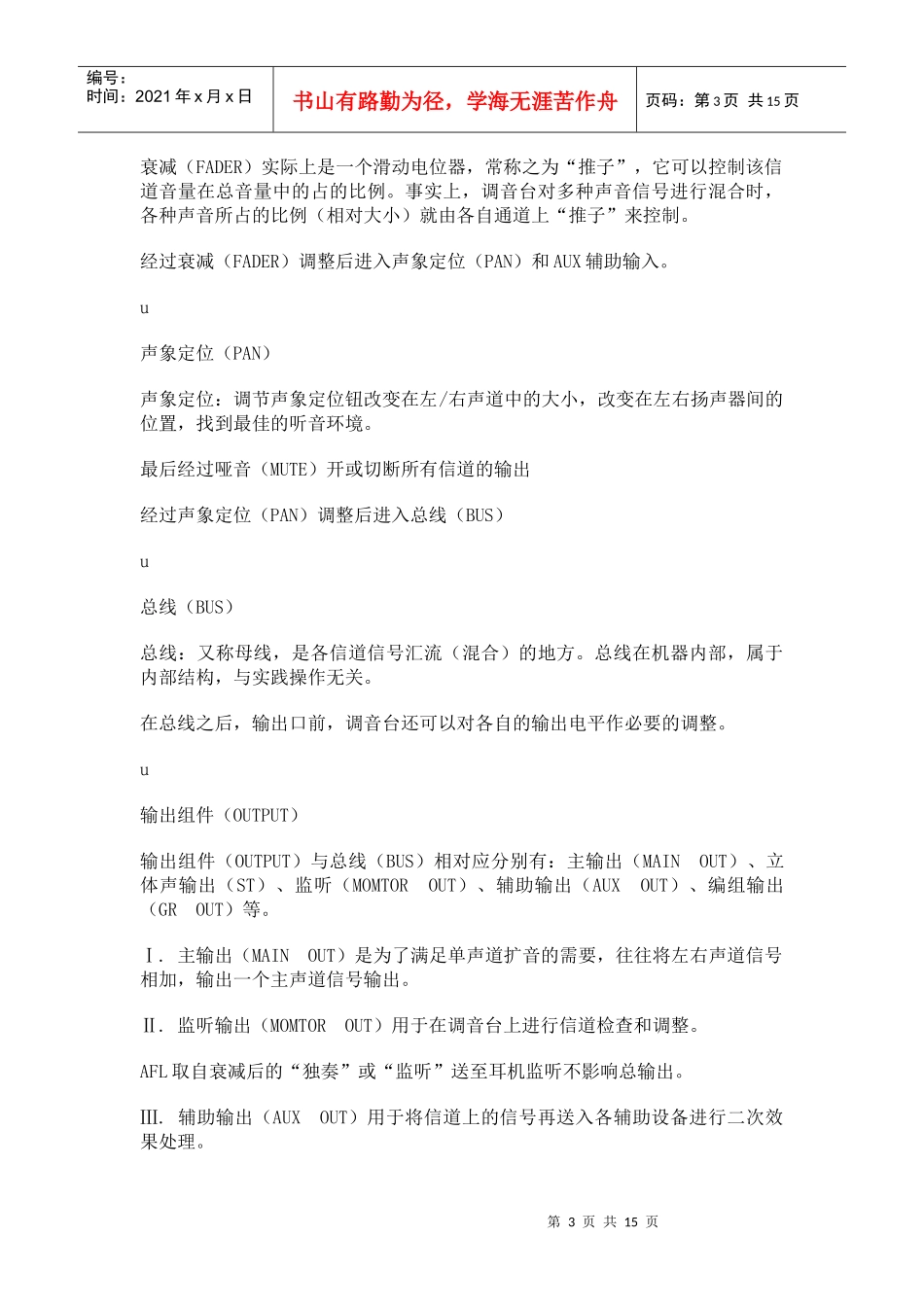

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页扩声系统培训资料-调音台调音台是一种将多路音频电信号经必要的技术处理和合适的效果处理后依所需的电平值加以混合、分配，用以输送还音系统重放，或送入录音机，予以记录的一种电子音频设备。它具有多个输入信道，可同时输入多路信号并将其按一定比例进行混合，其中每个输入通道的电信号（声音）都可以进行单独的加工处理。还具有放大、衰减均衡、声象定位，拥有双声道、主声道效果和返送等多种输出方式的一种音响设备。主要作用：①将来自不同的音源设备或电子设备的音信号进行不同比例（可调）的混合处理。②单独对每路信号进行加工。主要是电压放大或衰减、频率均衡和声象定位等。③显示各种信号电平。④以线路级电平提供各种不同用途的输出信号，如舞台返送、录音输出、扩音输出、效果发送等。由于调音台的每路输入是一个独立的信号信道，各路之间互不影响，因而可以对每一路信号的音量及音质作细致的调整以达到理想的程度。一、工作原理尽管调音台种类很多，功能键旋钮有多有少，输入输出信道数相差悬殊，但总体可分为：输入组件（INPUT）——总线组件（BUS）——输出组件（OUTPUT）二、输入组件（INPUT）将信号源设备信号分别进入相应的信道第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页2.1调音台的输入阻抗等于5—10倍的“信号源”输出阻抗。2.2信号源的输出电平应与调音台要求的输入电平相等。2.3信号源与调音台采用什么方式连接，这取决于调音台的输入方式和信号源的输出方式。MICIN传声器输入一般是低阻（LOW-Z）LINEIN线路输入一般是高阻（HI-Z）标注：0分贝=0.775V每一信道中两个输入方式不能同时使用。随后进入增益GAIN是一个低噪声的电压放大器，它可对信号电平进行适当的调整，使其输入电平的大小最适合于本机工作，即使有足够的信噪比也不会过激失真。其中：TRIM微调装置，可以更精细地调整输入电路的增益，只是调整范围较窄。GAINMONITOR监听GAININSERT断点加入周边处理后返回监听：用于在调音台上进行信道检查和调整。PFL取自衰减前的“独奏”或“监听”送至耳机监听不影响总输出。u断点插口：INSERT插口中，用以将各种音频信号处理设备单独插入此信道。此接口听输出端（SEND）通常是取自均衡网络（EQ）后面的信号，信号返回端（RET）接收，插入设备输出的信号，并且，当返回接口有插头插入时，自动切断从均衡网络直接进入信道的信号。经过增益GAIN调整后进入均衡（EQ）HIGH高，MID中，LOW低：对不同频率的各种频率进行提升或衰减经过均衡（EQ）调整后进入衰减（FADER）u衰减（FADER）第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页衰减（FADER）实际上是一个滑动电位器，常称之为“推子”，它可以控制该信道音量在总音量中的占的比例。事实上，调音台对多种声音信号进行混合时，各种声音所占的比例（相对大小）就由各自通道上“推子”来控制。经过衰减（FADER）调整后进入声象定位（PAN）和AUX辅助输入。u声象定位（PAN）声象定位：调节声象定位钮改变在左/右声道中的大小，改变在左右扬声器间的位置，找到最佳的听音环境。最后经过哑音（MUTE）开或切断所有信道的输出经过声象定位（PAN）调整后进入总线（BUS）u总线（BUS）总线：又称母线，是各信道信号汇流（混合）的地方。总线在机器内部，属于内部结构，与实践操作无关。在总线之后，输出口前，调音台还可以对各自的输出电平作必要的调整。u输出组件（OUTPUT）输出组件（OUTPUT）与总线（BUS）相对应分别有：主输出（MAINOUT）、立体声输出（ST）、监听（MOMTOROUT）、辅助输出（AUXOUT）、编组输出（GROUT）等。Ⅰ.主输出（MAINOUT）是为了满足单声道扩音的需要，往往将左右声道信号相加，输出一个主声道信号输出。Ⅱ.监听输出（MOMTOROUT）用于在调音台上进行信道检查和调整。AFL取自衰减后的“独奏”或“监听”送至耳机监听不影响总输出。Ⅲ.辅助输出（AUXOUT）用于将信道上的信号再送入各辅助设备进行二次...
