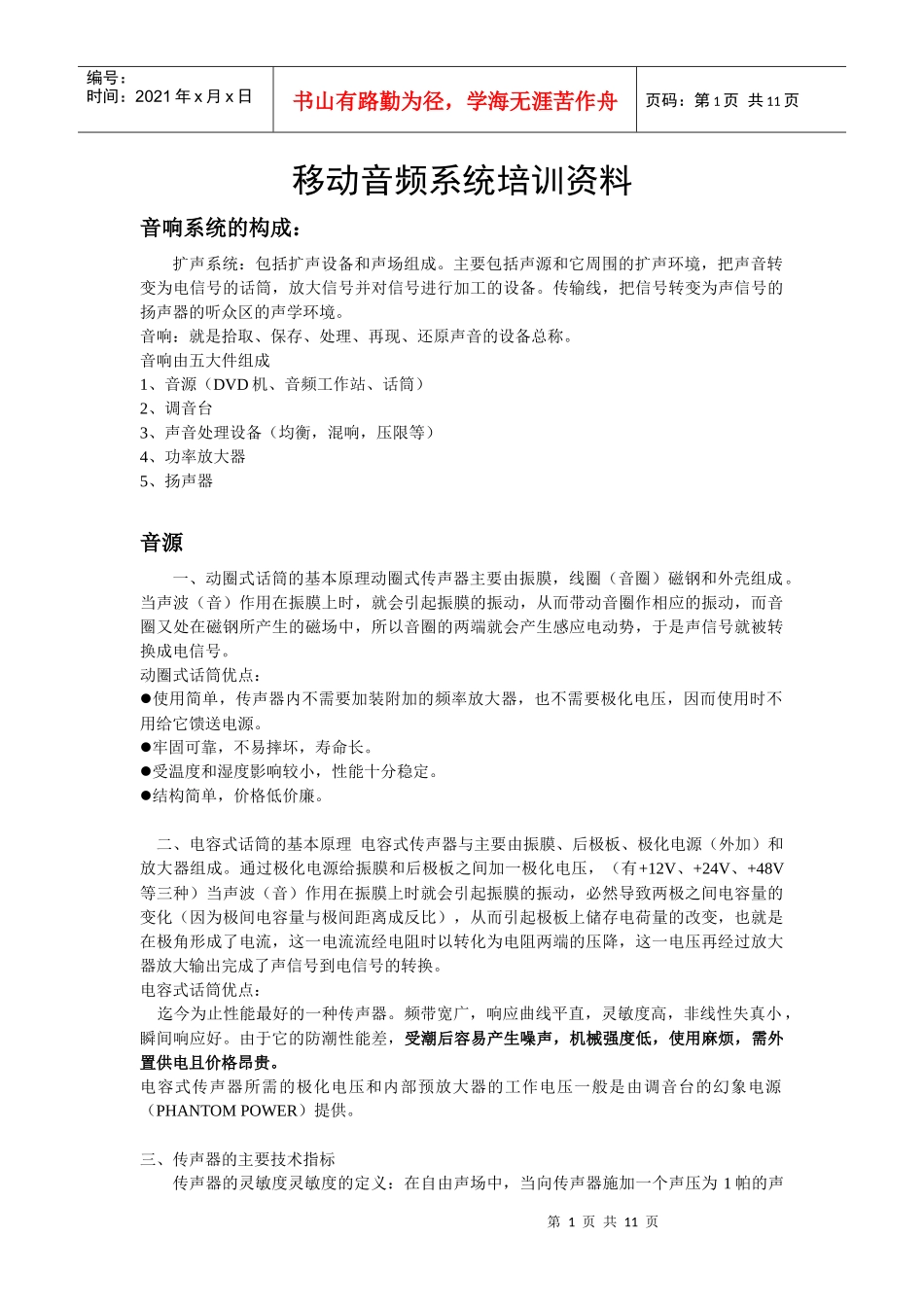

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页移动音频系统培训资料音响系统的构成：扩声系统：包括扩声设备和声场组成。主要包括声源和它周围的扩声环境，把声音转变为电信号的话筒，放大信号并对信号进行加工的设备。传输线，把信号转变为声信号的扬声器的听众区的声学环境。音响：就是拾取、保存、处理、再现、还原声音的设备总称。音响由五大件组成1、音源（DVD机、音频工作站、话筒）2、调音台3、声音处理设备（均衡，混响，压限等）4、功率放大器5、扬声器音源一、动圈式话筒的基本原理动圈式传声器主要由振膜，线圈（音圈）磁钢和外壳组成。当声波（音）作用在振膜上时，就会引起振膜的振动，从而带动音圈作相应的振动，而音圈又处在磁钢所产生的磁场中，所以音圈的两端就会产生感应电动势，于是声信号就被转换成电信号。动圈式话筒优点：使用简单，传声器内不需要加装附加的频率放大器，也不需要极化电压，因而使用时不用给它馈送电源。牢固可靠，不易摔坏，寿命长。受温度和湿度影响较小，性能十分稳定。结构简单，价格低价廉。二、电容式话筒的基本原理电容式传声器与主要由振膜、后极板、极化电源（外加）和放大器组成。通过极化电源给振膜和后极板之间加一极化电压，（有+12V、+24V、+48V等三种）当声波（音）作用在振膜上时就会引起振膜的振动，必然导致两极之间电容量的变化（因为极间电容量与极间距离成反比），从而引起极板上储存电荷量的改变，也就是在极角形成了电流，这一电流流经电阻时以转化为电阻两端的压降，这一电压再经过放大器放大输出完成了声信号到电信号的转换。电容式话筒优点：迄今为止性能最好的一种传声器。频带宽广，响应曲线平直，灵敏度高，非线性失真小，瞬间响应好。由于它的防潮性能差，受潮后容易产生噪声，机械强度低，使用麻烦，需外置供电且价格昂贵。电容式传声器所需的极化电压和内部预放大器的工作电压一般是由调音台的幻象电源（PHANTOMPOWER）提供。三、传声器的主要技术指标传声器的灵敏度灵敏度的定义：在自由声场中，当向传声器施加一个声压为1帕的声第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页信号时，传声器的开路输出电压（单位：毫伏）。即为该传声器的灵敏度（单位：毫伏/帕）。动圈式话筒的灵敏度为1.5-4千伏/帕。而电容式话筒中内装有前置放大器，所以比动圈式高10倍，为20千伏/帕左右。标注：1伏/帕=0分贝演唱时由于传声器与嘴的距离非常近（5-10厘米）激励比较强，所以对灵敏度要求并不高。频率响应：简称频响。是反映传声器在声电转换过程中对频率失真的一个重要指标。频响：是指在0º主轴上灵敏度随频率而变化的情况。在恒定声压的不同频率声音作用下，它的输出电压随频率而变化的情况通常用频响曲线表示。表示方式：45赫—18千赫<+3分贝。指向特性：传声器的灵敏度随声波入射方向的变化而变化的特性就称为指向特性，或方向特性。常用指向图表示。方向角：它要求在一定角度内，声波转化为电波的频率响应与电平量（灵敏度）都是良好的；在此角度外频率响应恶化。输出电平明显衰减。这一角度称之为方向角。基本分为三种：（1）全方向Omnidirectional又称无方向，即传声器的输出灵敏度与声波入射方向无关。（2）8字形双方向Figure8指声波沿振膜正前方或正后方入射，输出信号强（灵敏度大）而从左右方向入射（即沿着振膜的平行方向）入射，输出信号（灵敏度小）甚至为零。（3）心形单方向Cardioid是由全方向与双方向两种特性合成的一种方向特性，呈心形。传声器灵敏度的前后比很大。它进一步分为：1）心形2）超心形3）强指向性等三种；传声器的几种使用特性：A.传声器的指向性和频率密切相关。频率越低，指向性越弱（甚至为零）频率越高，指向性越强。所以对与低频声反馈它是无能为力。B.使用中注意将灵敏度最低的方向即心形传声器的180方向或超心形传声器的120方向对准扬声器或噪声源。因为这一方向具有最强的声抑制能力。3.4输出阻抗是指传声器的交流内阻，单位是欧姆（Ω）通常用1千赫的信号测得。输出阻抗小...
