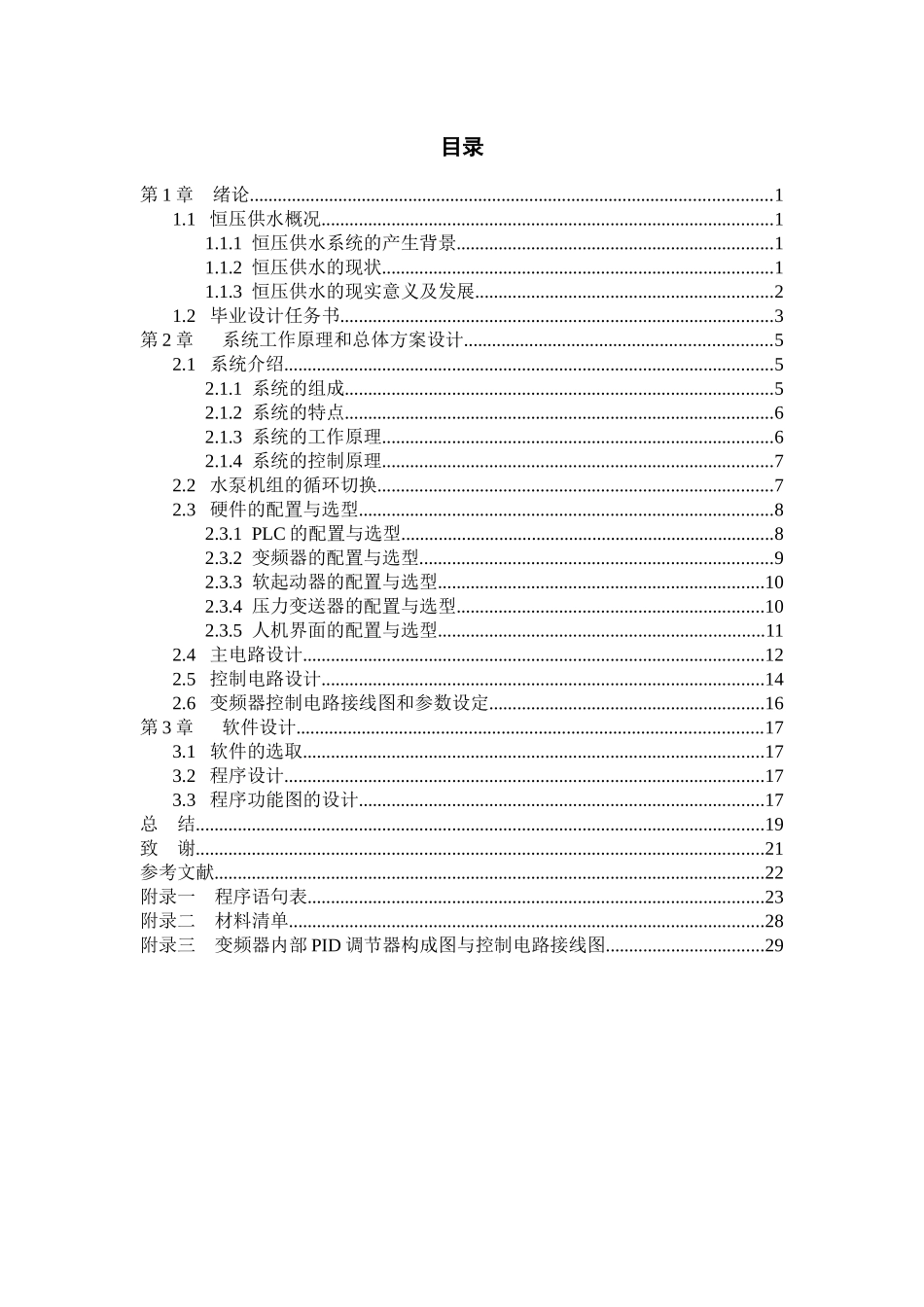

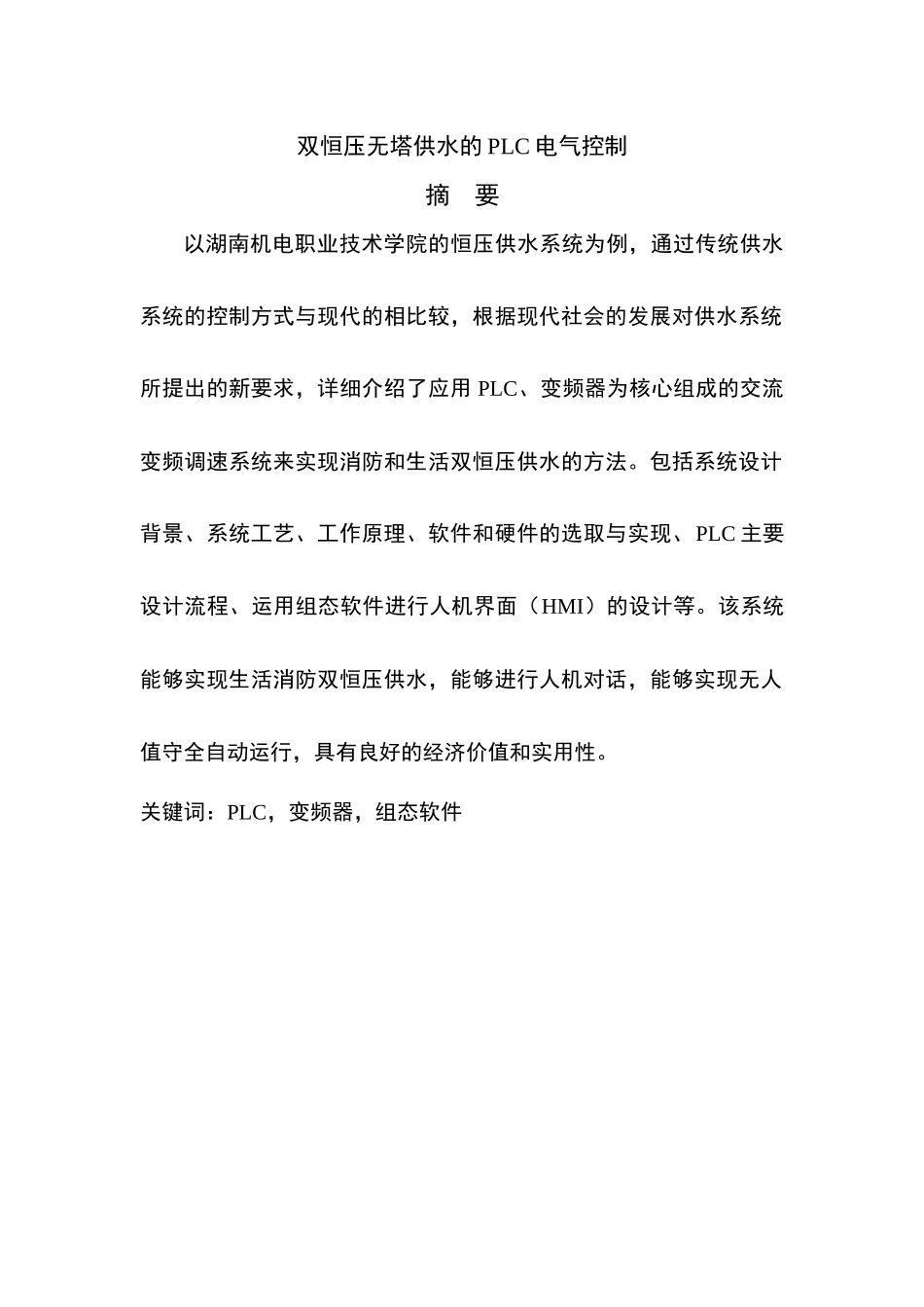

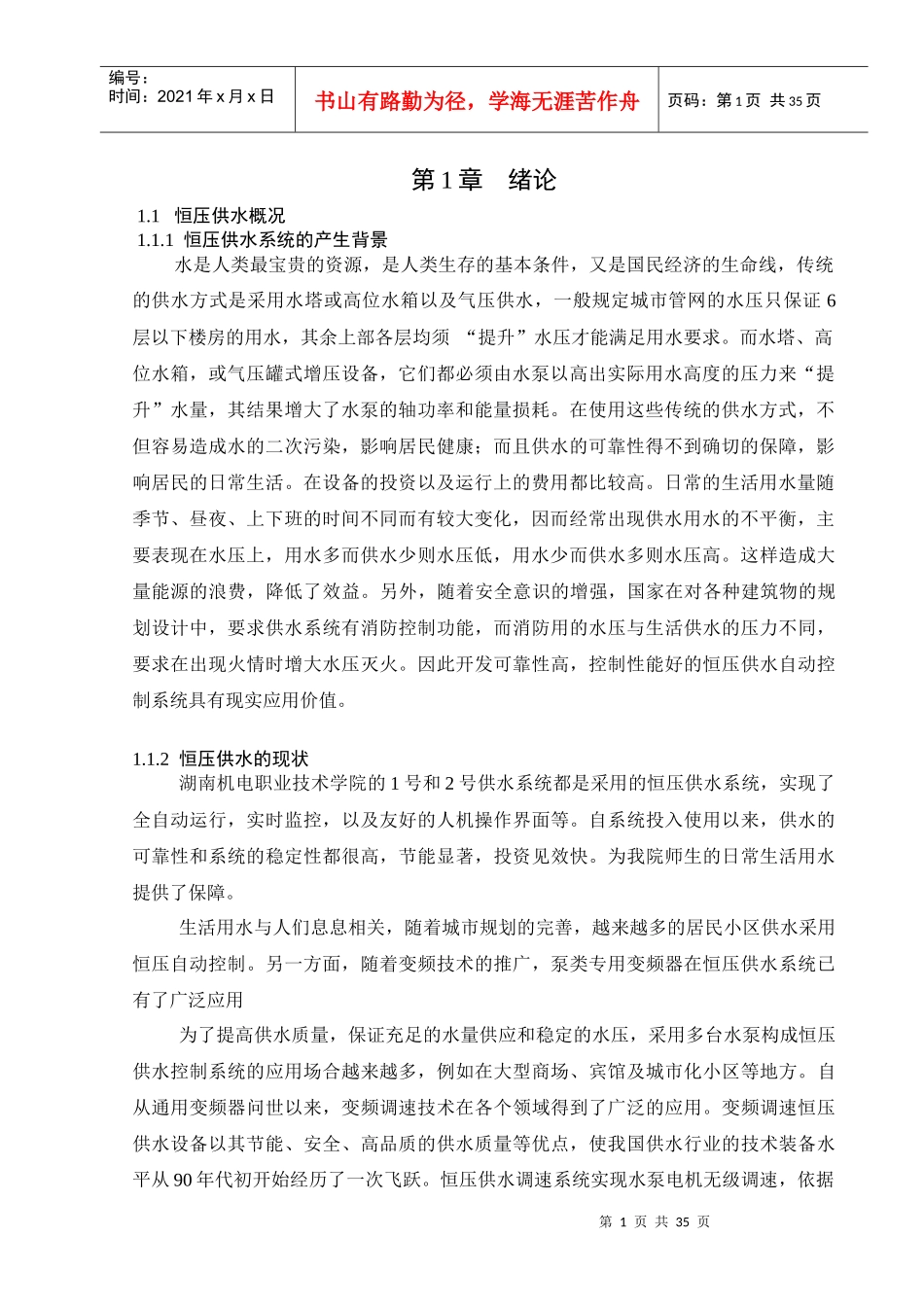

双恒压无塔供水的PLC电气控制摘要以湖南机电职业技术学院的恒压供水系统为例,通过传统供水系统的控制方式与现代的相比较,根据现代社会的发展对供水系统所提出的新要求,详细介绍了应用PLC、变频器为核心组成的交流变频调速系统来实现消防和生活双恒压供水的方法。包括系统设计背景、系统工艺、工作原理、软件和硬件的选取与实现、PLC主要设计流程、运用组态软件进行人机界面(HMI)的设计等。该系统能够实现生活消防双恒压供水,能够进行人机对话,能够实现无人值守全自动运行,具有良好的经济价值和实用性。关键词:PLC,变频器,组态软件目录第1章绪论................................................................................................................11.1恒压供水概况.................................................................................................11.1.1恒压供水系统的产生背景....................................................................11.1.2恒压供水的现状....................................................................................11.1.3恒压供水的现实意义及发展................................................................21.2毕业设计任务书.............................................................................................3第2章系统工作原理和总体方案设计..................................................................52.1系统介绍.........................................................................................................52.1.1系统的组成............................................................................................52.1.2系统的特点............................................................................................62.1.3系统的工作原理....................................................................................62.1.4系统的控制原理....................................................................................72.2水泵机组的循环切换.....................................................................................72.3硬件的配置与选型.........................................................................................82.3.1PLC的配置与选型................................................................................82.3.2变频器的配置与选型............................................................................92.3.3软起动器的配置与选型......................................................................102.3.4压力变送器的配置与选型..................................................................102.3.5人机界面的配置与选型......................................................................112.4主电路设计...................................................................................................122.5控制电路设计...............................................................................................142.6变频器控制电路接线图和参数设定...........................................................16第3章软件设计....................................................................................................173.1软件的选取...................................................................................................173.2程序设计.......................................................................................................173.3程序功能图的设计.......................................................................................17总结................................................................
