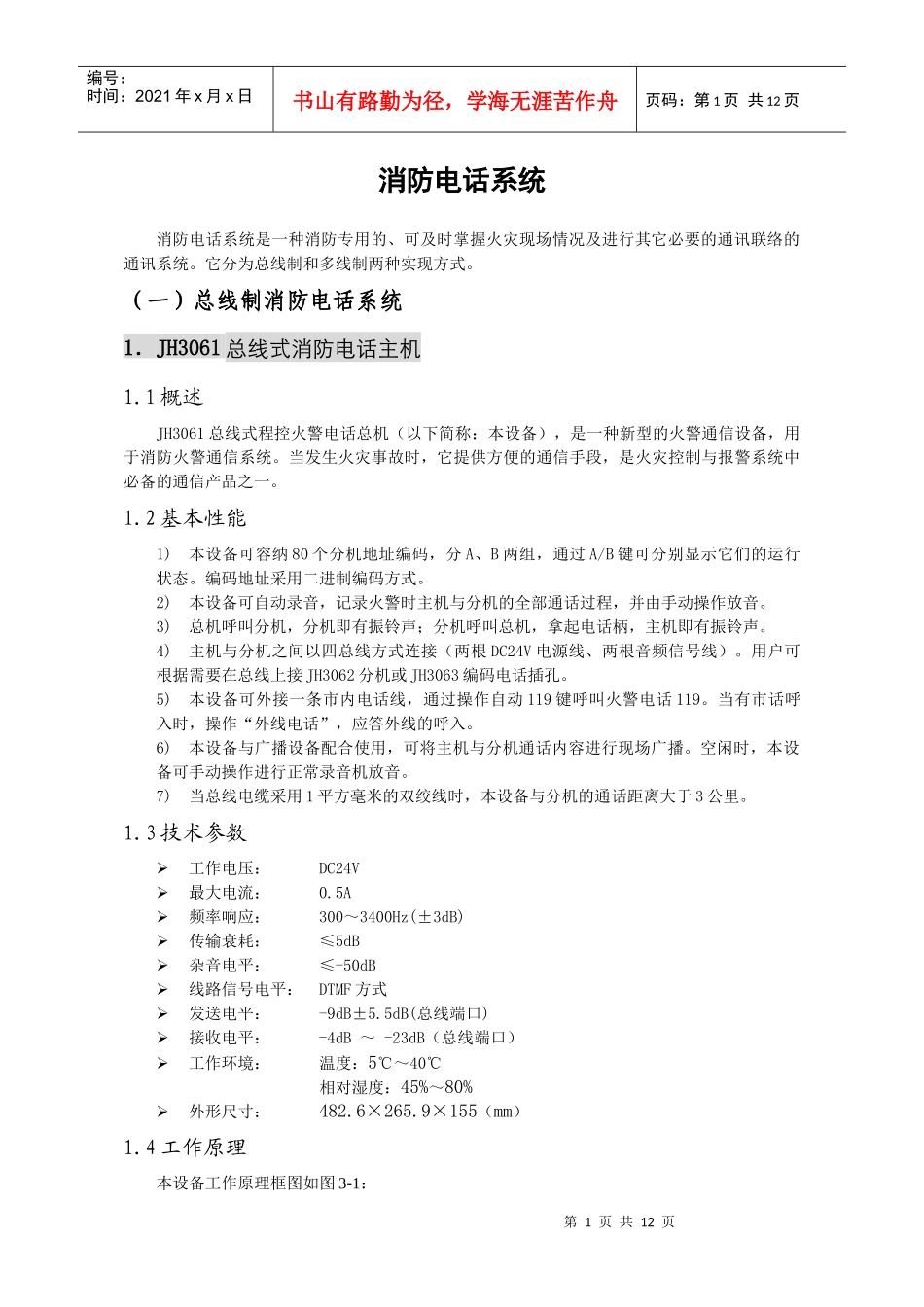

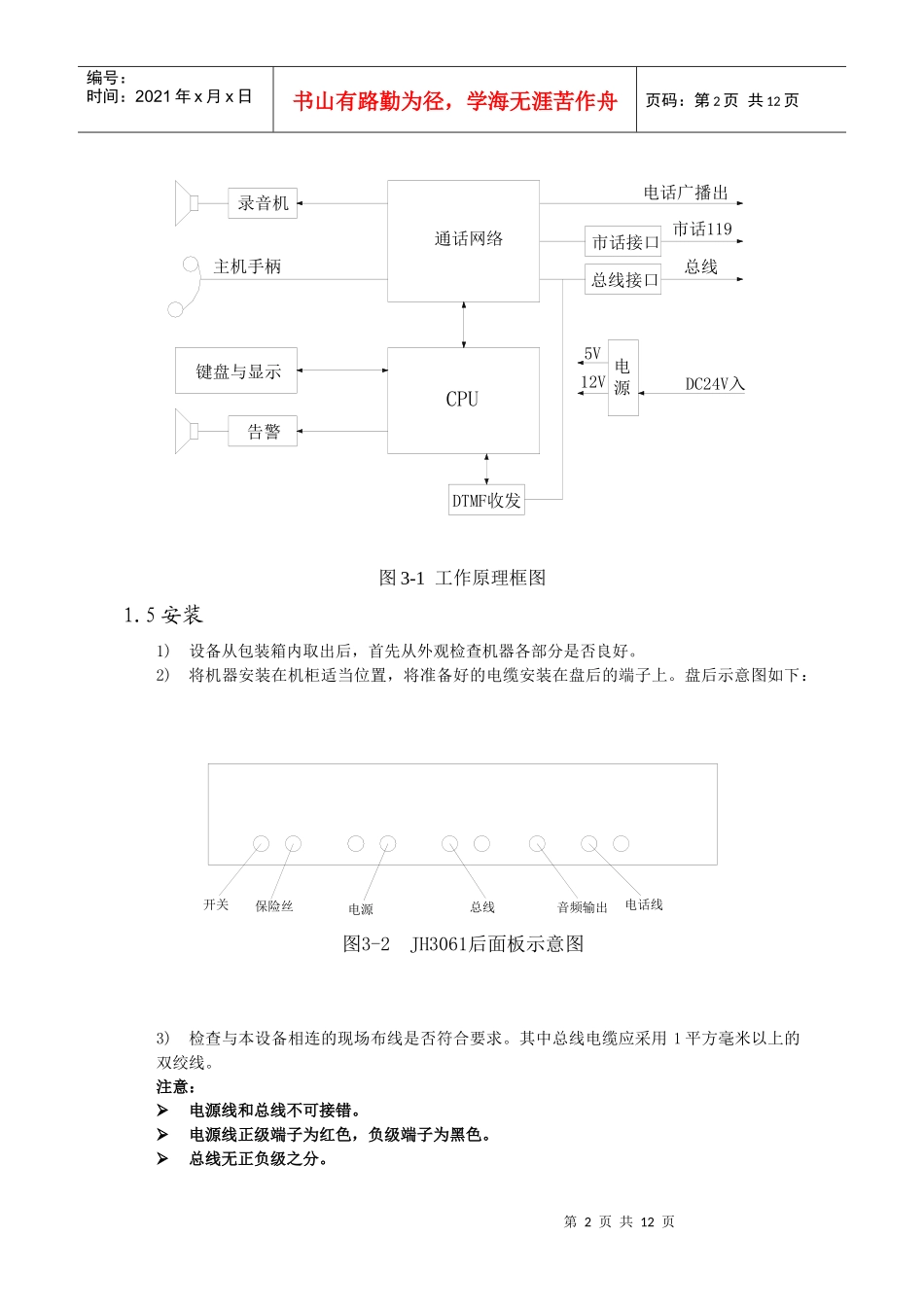

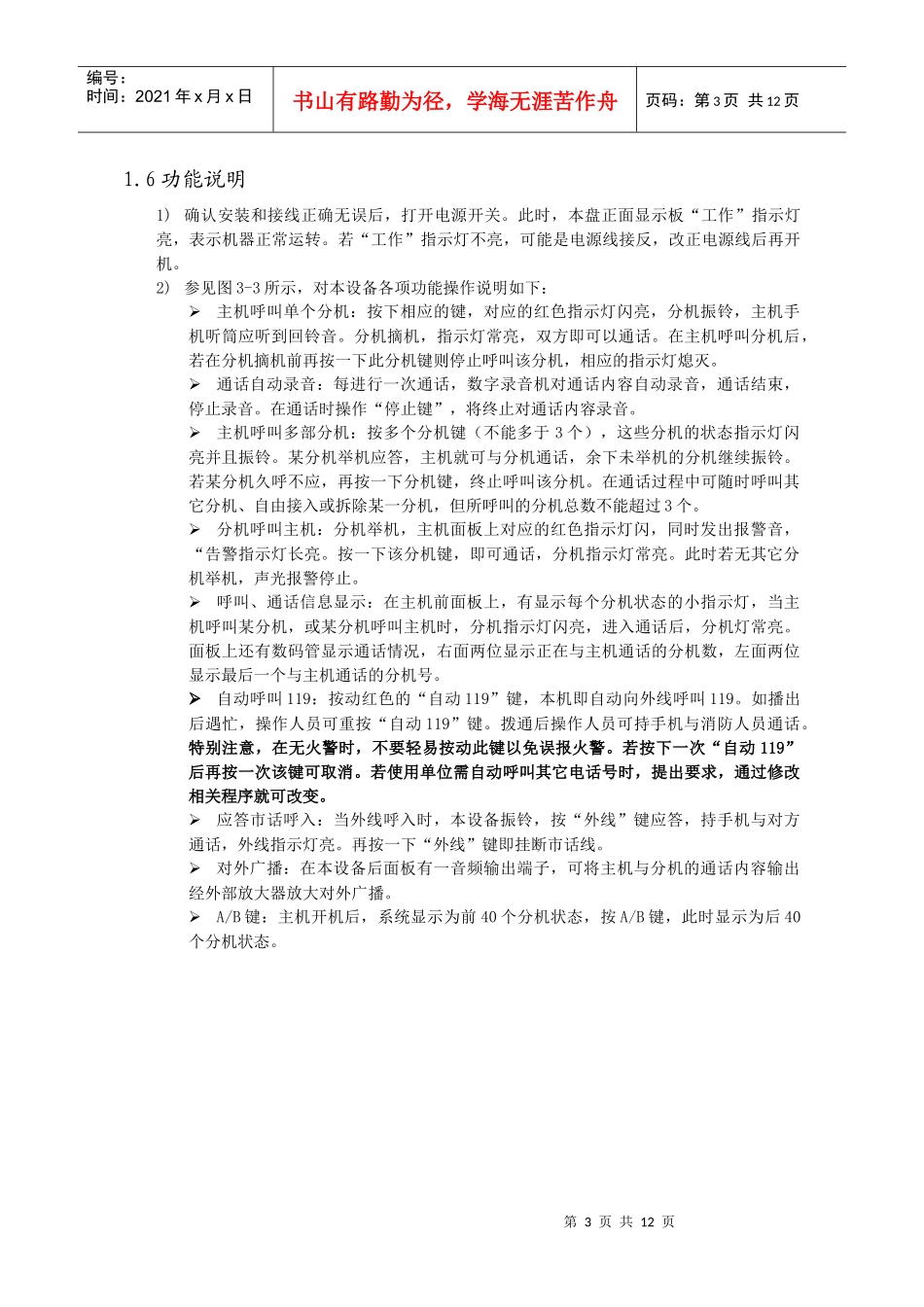

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页消防电话系统消防电话系统是一种消防专用的、可及时掌握火灾现场情况及进行其它必要的通讯联络的通讯系统。它分为总线制和多线制两种实现方式。（一）总线制消防电话系统1．JH3061总线式消防电话主机1.1概述JH3061总线式程控火警电话总机（以下简称：本设备），是一种新型的火警通信设备，用于消防火警通信系统。当发生火灾事故时，它提供方便的通信手段，是火灾控制与报警系统中必备的通信产品之一。1.2基本性能1)本设备可容纳80个分机地址编码，分A、B两组，通过A/B键可分别显示它们的运行状态。编码地址采用二进制编码方式。2)本设备可自动录音，记录火警时主机与分机的全部通话过程，并由手动操作放音。3)总机呼叫分机，分机即有振铃声；分机呼叫总机，拿起电话柄，主机即有振铃声。4)主机与分机之间以四总线方式连接（两根DC24V电源线、两根音频信号线）。用户可根据需要在总线上接JH3062分机或JH3063编码电话插孔。5)本设备可外接一条市内电话线，通过操作自动119键呼叫火警电话119。当有市话呼入时，操作“外线电话”，应答外线的呼入。6)本设备与广播设备配合使用，可将主机与分机通话内容进行现场广播。空闲时，本设备可手动操作进行正常录音机放音。7)当总线电缆采用1平方毫米的双绞线时，本设备与分机的通话距离大于3公里。1.3技术参数工作电压：DC24V最大电流：0.5A频率响应：300～3400Hz(±3dB)传输衰耗：≤5dB杂音电平：≤-50dB线路信号电平：DTMF方式发送电平：-9dB±5.5dB(总线端口)接收电平：-4dB～-23dB（总线端口）工作环境：温度：5℃～40℃相对湿度：45%～80%外形尺寸：482.6×265.9×155（mm）1.4工作原理本设备工作原理框图如图3-1：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页图3-1工作原理框图1.5安装1)设备从包装箱内取出后，首先从外观检查机器各部分是否良好。2)将机器安装在机柜适当位置，将准备好的电缆安装在盘后的端子上。盘后示意图如下：3)检查与本设备相连的现场布线是否符合要求。其中总线电缆应采用1平方毫米以上的双绞线。注意：电源线和总线不可接错。电源线正级端子为红色，负级端子为黑色。总线无正负级之分。录音机主机手柄键盘与显示告警通话网络CPUDTMF收发总线接口市话接口电话广播出市话119总线DC24V入5V12V电源开关保险丝电源总线音频输出电话线图3-2JH3061后面板示意图第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页1.6功能说明1)确认安装和接线正确无误后，打开电源开关。此时，本盘正面显示板“工作”指示灯亮，表示机器正常运转。若“工作”指示灯不亮，可能是电源线接反，改正电源线后再开机。2)参见图3-3所示，对本设备各项功能操作说明如下：主机呼叫单个分机：按下相应的键，对应的红色指示灯闪亮，分机振铃，主机手机听筒应听到回铃音。分机摘机，指示灯常亮，双方即可以通话。在主机呼叫分机后，若在分机摘机前再按一下此分机键则停止呼叫该分机，相应的指示灯熄灭。通话自动录音：每进行一次通话，数字录音机对通话内容自动录音，通话结束，停止录音。在通话时操作“停止键”，将终止对通话内容录音。主机呼叫多部分机：按多个分机键（不能多于3个），这些分机的状态指示灯闪亮并且振铃。某分机举机应答，主机就可与分机通话，余下未举机的分机继续振铃。若某分机久呼不应，再按一下分机键，终止呼叫该分机。在通话过程中可随时呼叫其它分机、自由接入或拆除某一分机，但所呼叫的分机总数不能超过3个。分机呼叫主机：分机举机，主机面板上对应的红色指示灯闪，同时发出报警音，“告警指示灯长亮。按一下该分机键，即可通话，分机指示灯常亮。此时若无其它分机举机，声光报警停止。呼叫、通话信息显示：在主机前面板上，有显示每个分机状态的小指示灯，当主机呼叫某分机，或某分机呼叫主机时，分机指示灯闪亮，进入通话后，分机灯常亮。面板上还有数码管显示通话情况，右面两位显示正...
