土木测量实习报告VIP免费

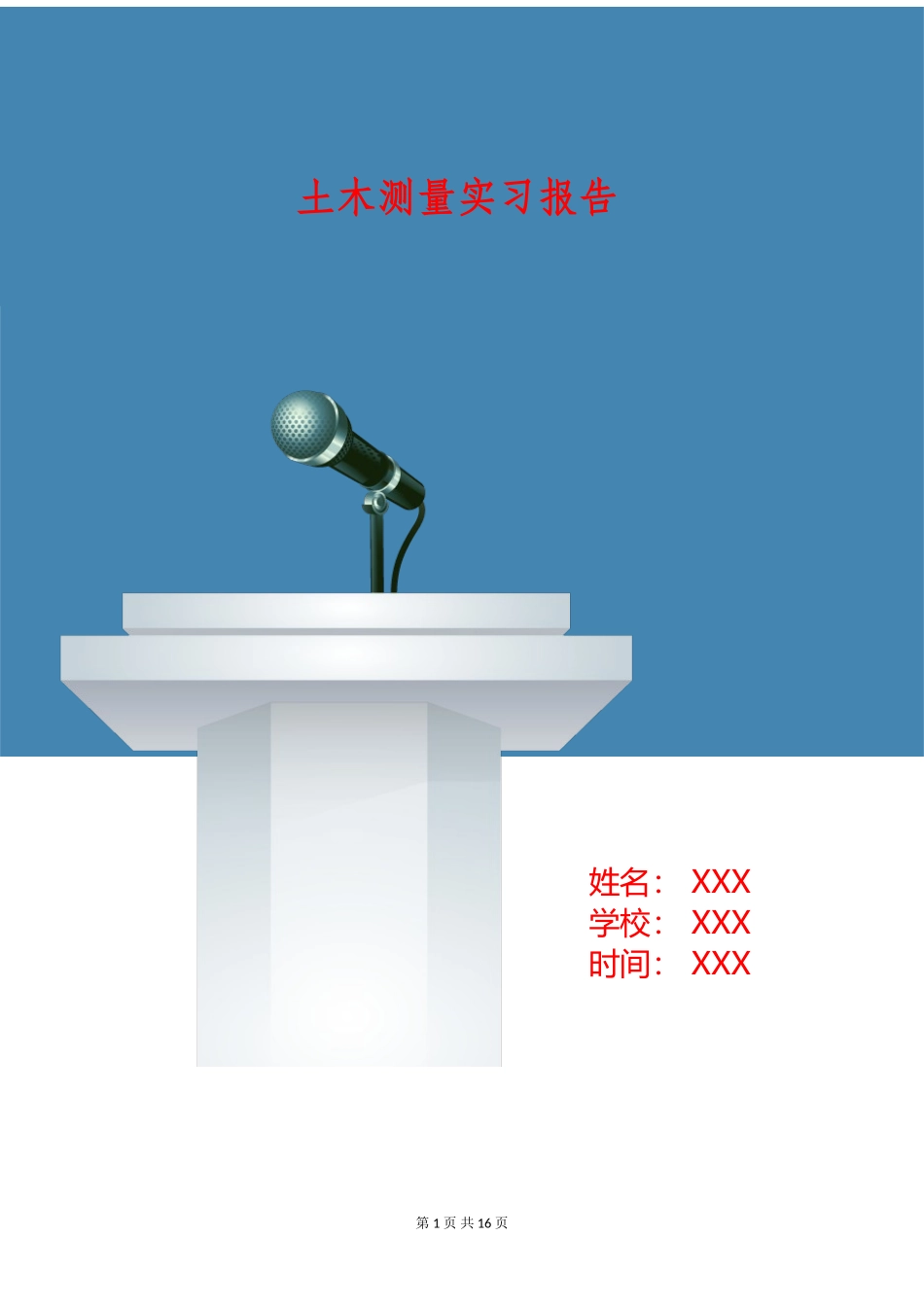

土木测量实习报告_第1页
1/16

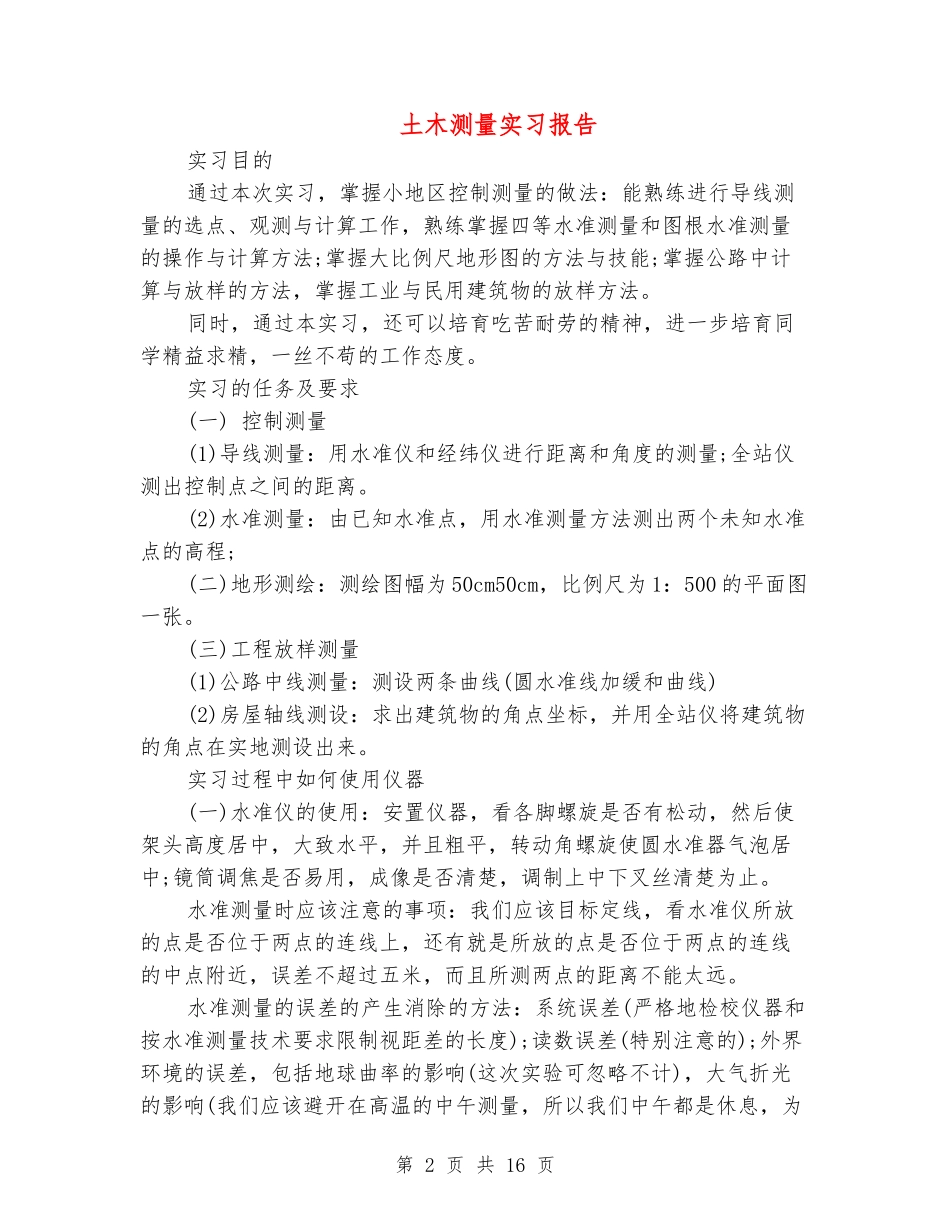

土木测量实习报告_第2页
2/16

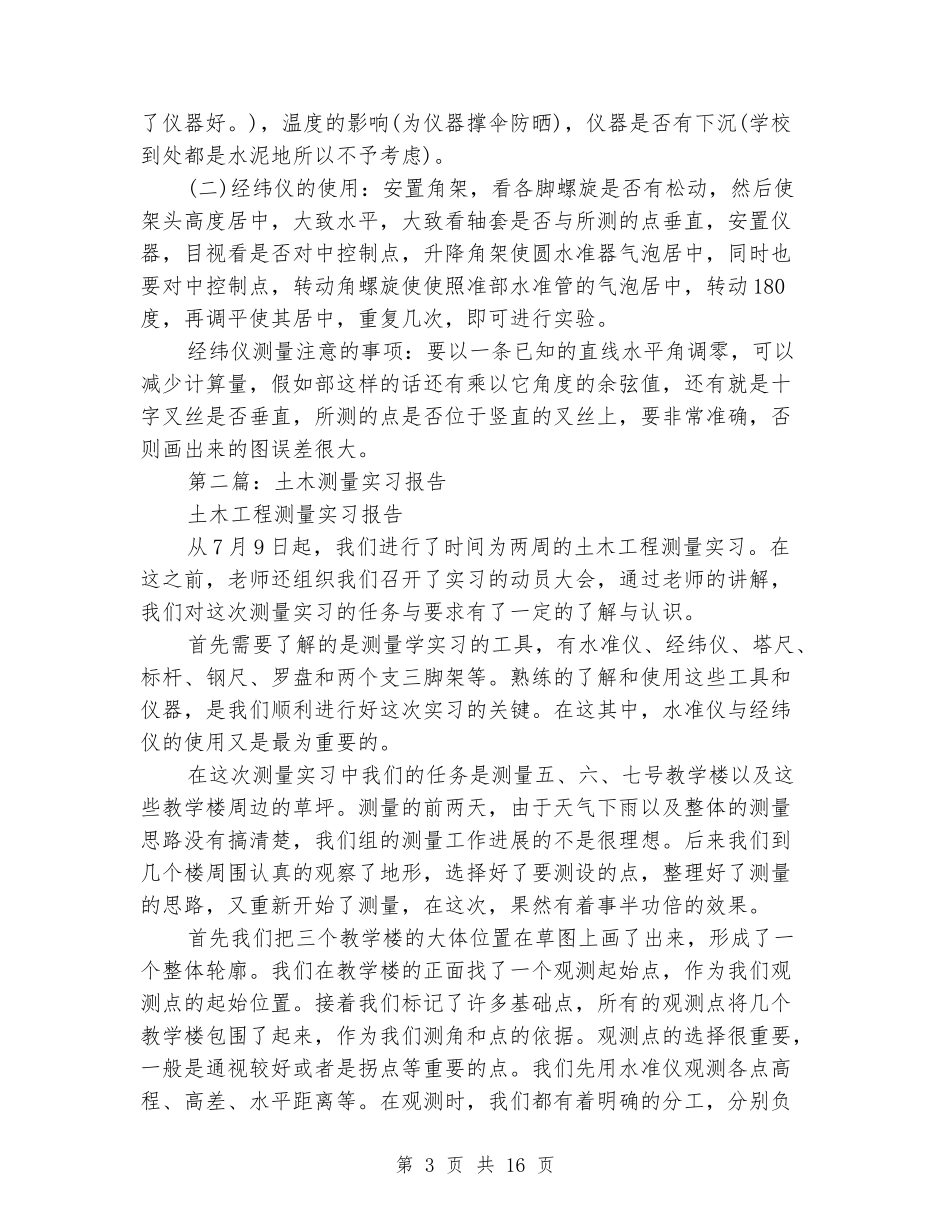

土木测量实习报告_第3页
3/16
第1页共16页土木测量实习报告姓名:XXX学校:XXX时间:XXX土木测量实习报告实习目的通过本次实习,掌握小地区控制测量的做法:能熟练进行导线测量的选点、观测与计算工作,熟练掌握四等水准测量和图根水准测量的操作与计算方法;掌握大比例尺地形图的方法与技能;掌握公路中计算与放样的方法,掌握工业与民用建筑物的放样方法。同时,通过本实习,还可以培育吃苦耐劳的精神,进一步培育同学精益求精,一丝不苟的工作态度。实习的任务及要求(一)控制测量(1)导线测量:用水准仪和经纬仪进行距离和角度的测量;全站仪测出控制点之间的距离。(2)水准测量:由已知水准点,用水准测量方法测出两个未知水准点的高程;(二)地形测绘:测绘图幅为50cm50cm,比例尺为1:500的平面图一张。(三)工程放样测量(1)公路中线测量:测设两条曲线(圆水准线加缓和曲线)(2)房屋轴线测设:求出建筑物的角点坐标,并用全站仪将建筑物的角点在实地测设出来。实习过程中如何使用仪器(一)水准仪的使用:安置仪器,看各脚螺旋是否有松动,然后使架头高度居中,大致水平,并且粗平,转动角螺旋使圆水准器气泡居中;镜筒调焦是否易用,成像是否清楚,调制上中下叉丝清楚为止。水准测量时应该注意的事项:我们应该目标定线,看水准仪所放的点是否位于两点的连线上,还有就是所放的点是否位于两点的连线的中点附近,误差不超过五米,而且所测两点的距离不能太远。水准测量的误差的产生消除的方法:系统误差(严格地检校仪器和按水准测量技术要求限制视距差的长度);读数误差(特别注意的);外界环境的误差,包括地球曲率的影响(这次实验可忽略不计),大气折光的影响(我们应该避开在高温的中午测量,所以我们中午都是休息,为第2页共16页了仪器好。),温度的影响(为仪器撑伞防晒),仪器是否有下沉(学校到处都是水泥地所以不予考虑)。(二)经纬仪的使用:安置角架,看各脚螺旋是否有松动,然后使架头高度居中,大致水平,大致看轴套是否与所测的点垂直,安置仪器,目视看是否对中控制点,升降角架使圆水准器气泡居中,同时也要对中控制点,转动角螺旋使使照准部水准管的气泡居中,转动180度,再调平使其居中,重复几次,即可进行实验。经纬仪测量注意的事项:要以一条已知的直线水平角调零,可以减少计算量,假如部这样的话还有乘以它角度的余弦值,还有就是十字叉丝是否垂直,所测的点是否位于竖直的叉丝上,要非常准确,否则画出来的图误差很大。第二篇:土木测量实习报告土木工程测量实习报告从7月9日起,我们进行了时间为两周的土木工程测量实习。在这之前,老师还组织我们召开了实习的动员大会,通过老师的讲解,我们对这次测量实习的任务与要求有了一定的了解与认识。首先需要了解的是测量学实习的工具,有水准仪、经纬仪、塔尺、标杆、钢尺、罗盘和两个支三脚架等。熟练的了解和使用这些工具和仪器,是我们顺利进行好这次实习的关键。在这其中,水准仪与经纬仪的使用又是最为重要的。在这次测量实习中我们的任务是测量五、六、七号教学楼以及这些教学楼周边的草坪。测量的前两天,由于天气下雨以及整体的测量思路没有搞清楚,我们组的测量工作进展的不是很理想。后来我们到几个楼周围认真的观察了地形,选择好了要测设的点,整理好了测量的思路,又重新开始了测量,在这次,果然有着事半功倍的效果。首先我们把三个教学楼的大体位置在草图上画了出来,形成了一个整体轮廓。我们在教学楼的正面找了一个观测起始点,作为我们观测点的起始位置。接着我们标记了许多基础点,所有的观测点将几个教学楼包围了起来,作为我们测角和点的依据。观测点的选择很重要,一般是通视较好或者是拐点等重要的点。我们先用水准仪观测各点高程、高差、水平距离等。在观测时,我们都有着明确的分工,分别负第3页共16页责调平,观测,记录数据以及力杆。这样合作,我们加快了测量的进程。角度测量也是一项重要的任务。我们使用的是dj6水准仪,关于水准仪的使用,我们在课堂上已经学过,但是真正使用起来,还是需要有一个熟练的过程过程。测量角度是,首先要对准了基础点,这是很重要的;否则,测出的角度有一定的误差;接着,我们开始调平工作...
