海化集团氯碱公司聚氯乙烯岗位操作规程VIP免费

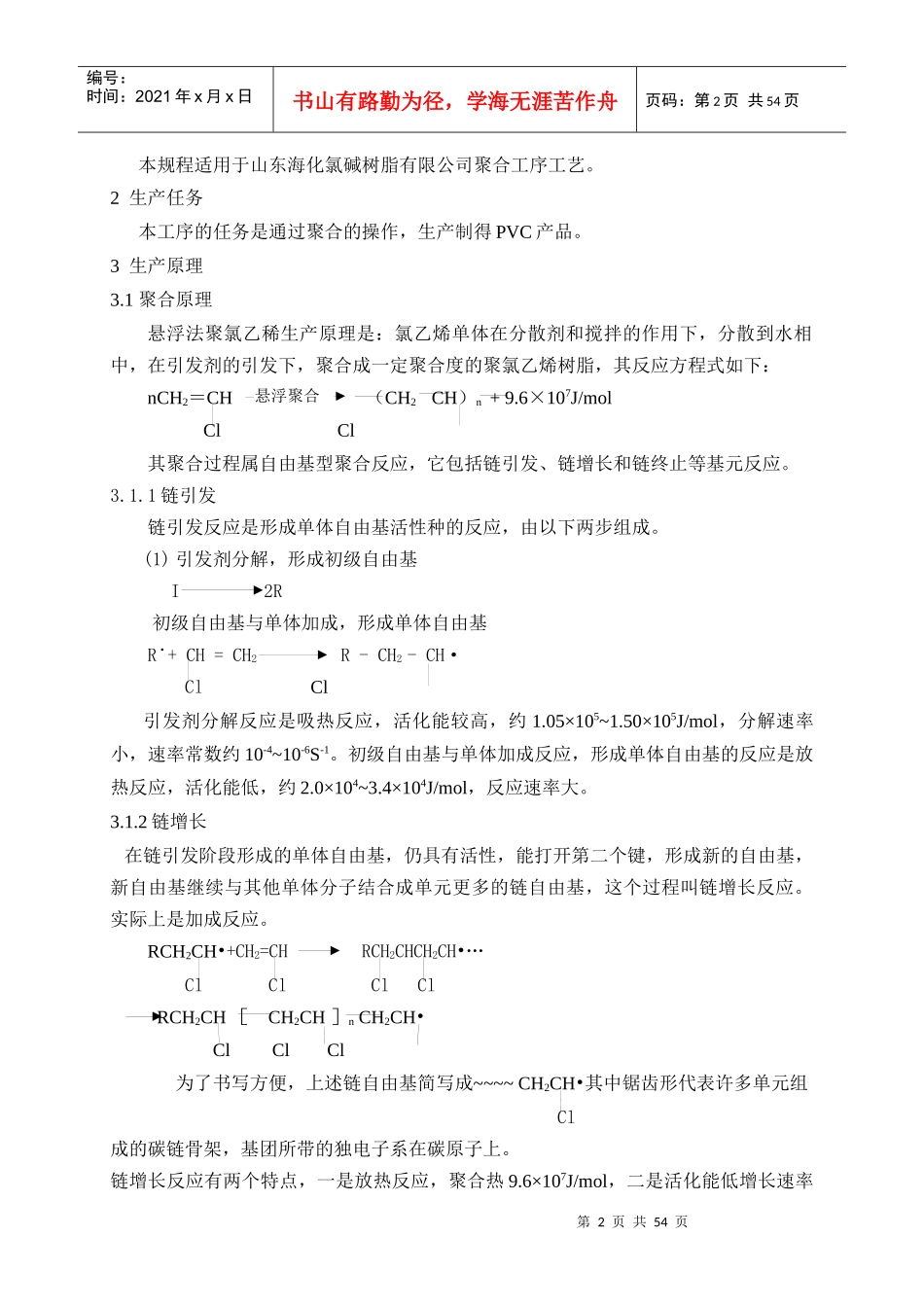

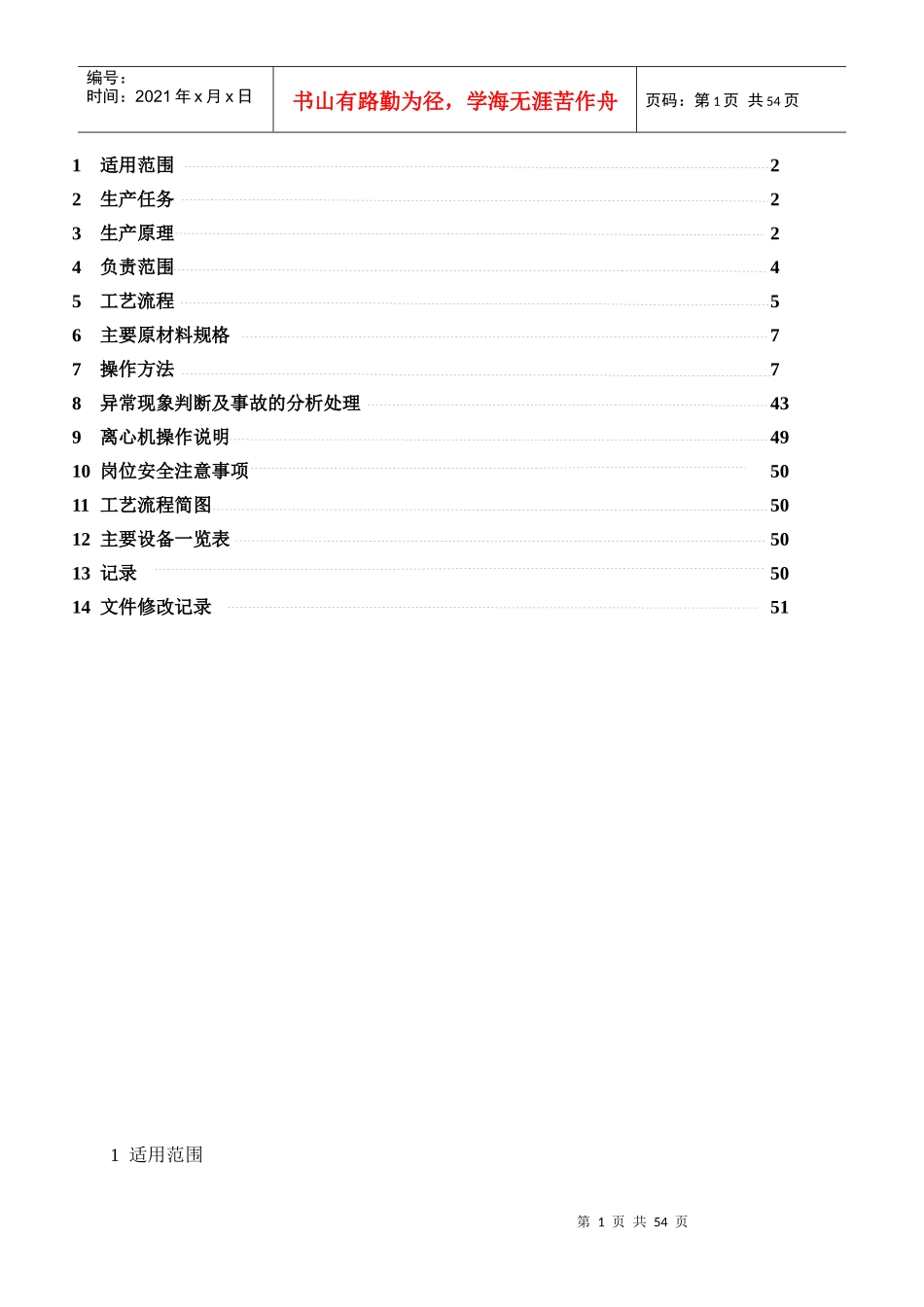

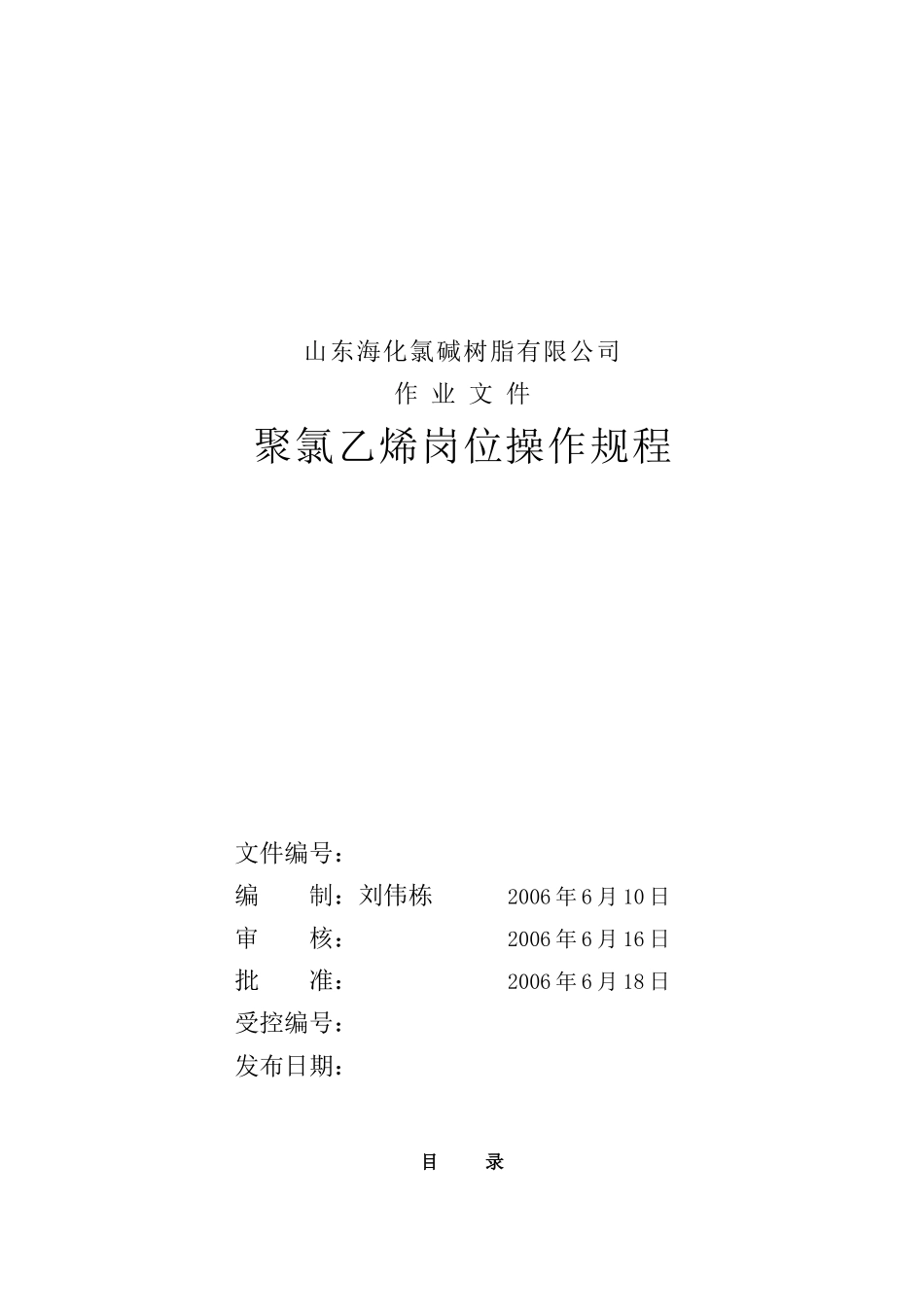

山东海化氯碱树脂有限公司作业文件聚氯乙烯岗位操作规程文件编号：编制：刘伟栋2006年6月10日审核：2006年6月16日批准：2006年6月18日受控编号：发布日期：目录第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页1适用范围22生产任务23生产原理24负责范围45工艺流程56主要原材料规格77操作方法78异常现象判断及事故的分析处理439离心机操作说明4910岗位安全注意事项5011工艺流程简图5012主要设备一览表5013记录5014文件修改记录511适用范围第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页本规程适用于山东海化氯碱树脂有限公司聚合工序工艺。2生产任务本工序的任务是通过聚合的操作，生产制得PVC产品。3生产原理3.1聚合原理悬浮法聚氯乙稀生产原理是：氯乙烯单体在分散剂和搅拌的作用下，分散到水相中，在引发剂的引发下，聚合成一定聚合度的聚氯乙烯树脂，其反应方程式如下：nCH2＝CH（CH2CH）n+9.6×107J/molClCl其聚合过程属自由基型聚合反应，它包括链引发、链增长和链终止等基元反应。3.1.1链引发链引发反应是形成单体自由基活性种的反应，由以下两步组成。(1)引发剂分解，形成初级自由基I2R初级自由基与单体加成，形成单体自由基R·+CH=CH2R-CH2-CH·ClCl引发剂分解反应是吸热反应，活化能较高，约1.05×105~1.50×105J/mol，分解速率小，速率常数约10-4~10-6S-1。初级自由基与单体加成反应，形成单体自由基的反应是放热反应，活化能低，约2.0×104~3.4×104J/mol，反应速率大。3.1.2链增长在链引发阶段形成的单体自由基，仍具有活性，能打开第二个键，形成新的自由基，新自由基继续与其他单体分子结合成单元更多的链自由基，这个过程叫链增长反应。实际上是加成反应。RCH2CH•+CH2=CHRCH2CHCH2CH•…ClClClClRCH2CH［CH2CH］nCH2CH•ClClCl为了书写方便，上述链自由基简写成~~~~CH2CH•其中锯齿形代表许多单元组Cl成的碳链骨架，基团所带的独电子系在碳原子上。链增长反应有两个特点，一是放热反应，聚合热9.6×107J/mol，二是活化能低增长速率悬浮聚合第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页极高，在0.01秒至几秒钟内，就使聚合度达数千，甚至上万，所以单体自由基一经形成，立刻就和其它单体分子加成，终止成大分子。因此，在自由基聚合体系中，往往由单体和聚合物两部分组成，又有聚合度递增的一系列中间的产物。3.1.3链终止自由基活性高，有相互作用而终止的倾向~~~~CH2CH·+·CHCH2~~~~CH2CH-CHCH2…ClClClCl终止反应活化能很低，终止速率很高，远远高于链增长速率，但从基本聚合体系来看，因为反应速率还与反应物浓度成正比，单体浓度远远大于自由基浓度，因此链增长的总速率要比终止总速率大得多。3.1.4链转移在自由基聚合过程中，链自由基有从单体、溶剂、引发剂低分子夺取一个原子而终止的倾向，并使这些失云原子的分子成为新自由基，这一反应称为链转移反应。向低分子转移的结果是使聚合物分子量降低。CH2CH·+YSCH2CHY+S˙ClCl3.1.5其它VCM在常温下是气体，反应热来自双键的断裂。正常聚合反应温度52~70℃，K值越高相应的分子量越高，而反应温度越低。链转移剂能够比常规反应提前终止链增长，因此用来降低在特定反应温度条件下，生产常规的分子量。3.2生产原理含有VCM的浆料从汽提塔顶加入，而蒸汽从塔底加入，在塔盘上逆向接触进行传质和传热，含有VCM的饱和气体从塔顶排出经冷凝脱水后回收；而脱除VCM的浆料从塔底排出还需经离心等后工序处理。3.3生产原理从离心机出来的含水25%滤饼在干燥气流管中与热空气接触首先脱除表面水分，物料温度基本不变，然后热空气与物料进入干燥床内，经数个导流板充分接触，脱除表面水分和残留VCM后作为成品进入包装等工序。4负责范围4.1管辖范围4.1.1从本界区单体贮槽到干燥包装的所有管线、设备、仪表、相应公用物料管线、消第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页防设施等。4.2对外联系4.2.1经常与分析室联系,及时调...
