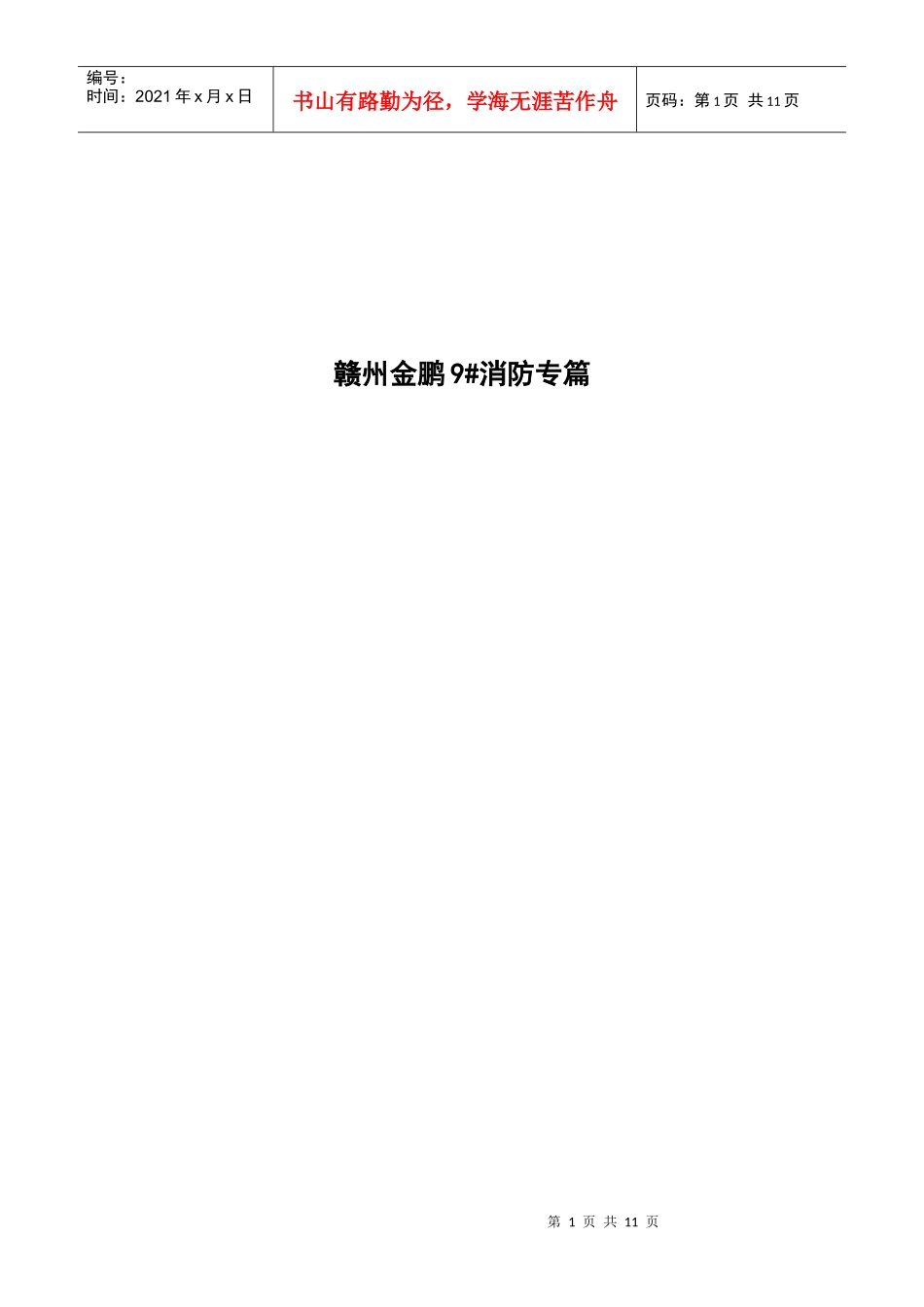

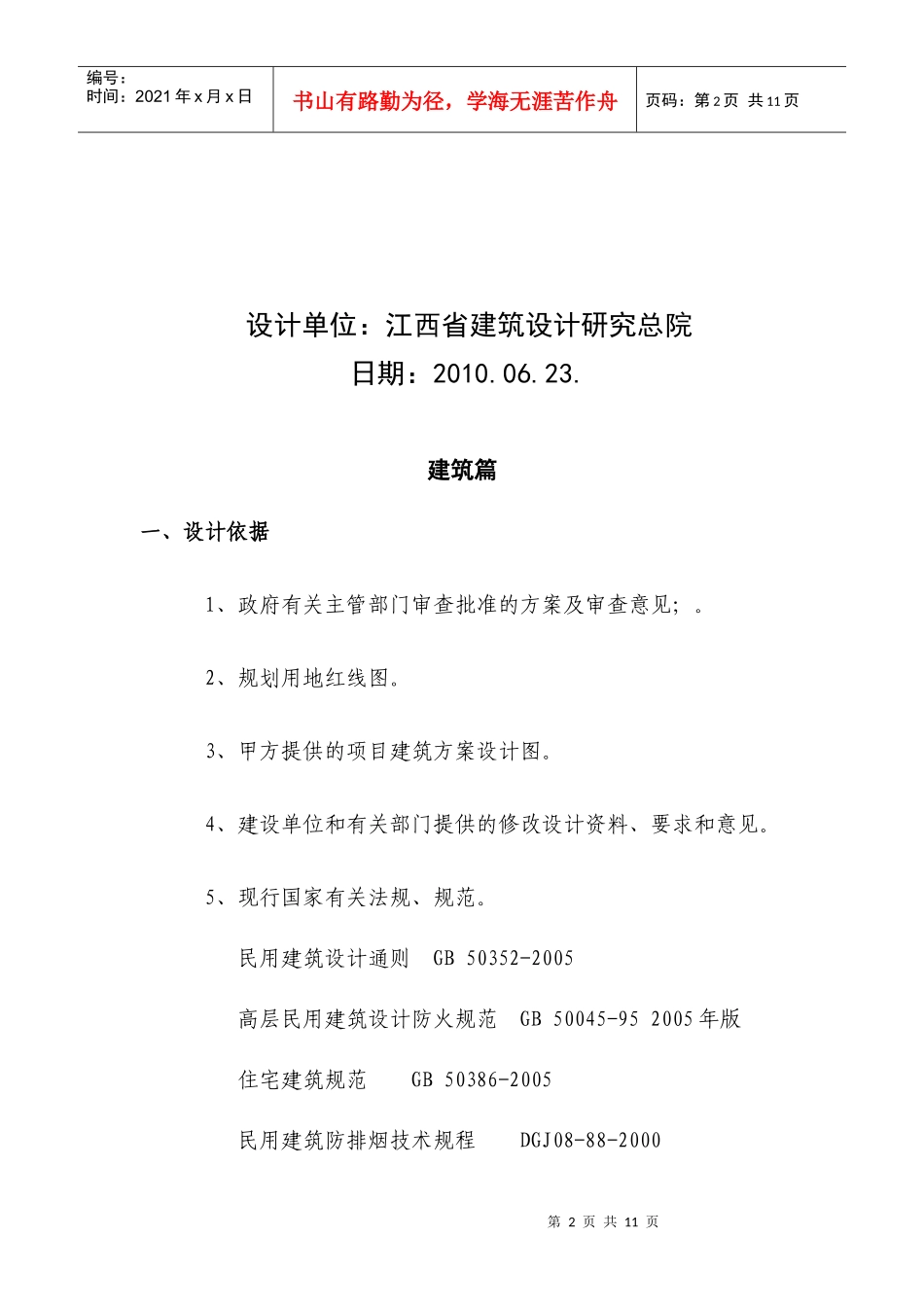

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页赣州金鹏9#消防专篇第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页设计单位：江西省建筑设计研究总院日期：2010.06.23.建筑篇一、设计依据1、政府有关主管部门审查批准的方案及审查意见；。2、规划用地红线图。3、甲方提供的项目建筑方案设计图。4、建设单位和有关部门提供的修改设计资料、要求和意见。5、现行国家有关法规、规范。民用建筑设计通则GB50352-2005高层民用建筑设计防火规范GB50045-952005年版住宅建筑规范GB50386-2005民用建筑防排烟技术规程DGJ08-88-2000第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页托儿所、幼儿园建筑设计规范JGJ39—87汽车库、修车库、停车场设计防火规范GB50067-97地下工程防水技术规范GB50108-2008汽车库建筑设计规范JGJ100-98城市道路和建筑物无障碍设计规范JGJ50-2001公共建筑节能设计标准GB50189-2005夏热冬冷地区居住建筑节能设计标准JGJ134-2001火灾自动报警系统设计规范GB50116-98建筑内部装修设计防火规范GB50222-95自动喷水灭火系统设计规范GB50084-2001国家颁布的其他相关设计规范及标准。二、总平面布局和平面布置9#位于小区内侧，左邻10#，右邻11#。建筑之间满足防火间距要求，建筑三面设有消防车道。三、防火、防烟分区和建筑构造1、本工程一层设置小区配套幼儿园，二至十二层设置住宅，第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页其疏散分别独立设置。9#楼设有3个单元住宅3座疏散楼梯，为封闭楼梯，疏散宽度共3.6米，6台电梯（其中3台消防电梯）。2.防火墙、隔墙和楼板建筑物内的防火墙不宜设置在转角处。如设置在转角附近，内转角两侧墙上的门、窗洞口之间最近边缘的水平距离不应小于4M；防火墙上不应开设门、窗、洞口，当必须开设时，应设置能自行关闭的甲级防火门，窗；建筑内隔墙应砌至梁、板底部，且不宜留有缝隙。3.电梯井和管道井电缆井、管道井、排烟道、排气道、垃圾道等竖向管道井，分别独立设置；井壁为耐火极限不低于1.00h的不燃烧体；井壁上检查门为丙级防火门。电缆井、管道井每隔2层在楼板处用耐火极限不低于1.5h的不燃烧体防火分隔。电气篇1消防应急电源：本工程有一路10KV高压电源供电，另配有460KW柴油发电机作第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页为备用电源，以保证消防控制室、消防电梯、排烟风机、消防泵、喷淋泵、火灾事故照明及疏散指示照明等消防用电。当市电停电后设在地下室的柴油发电机组可在15s内起动。本工程在9#楼地下一层设一座变配电室。设置四台高压开关柜，十三台低压柜。公共用电选用一台1000kVA户内型干式变压器。2事故照明及疏散照明2．1地下室、公共走道、楼梯间、消防控制室等设有事故照明。在主要通道、楼梯间、前室等处设置疏散指示标志灯和楼层显示装置。2．2中心提供强切信号强制点亮，疏散指示灯、楼层显示灯、安全出口灯及部分事故照明。2．3地下室车库采用控照型荧光灯、照度为75LX，公共走道采用吸顶类，照度为50LX，活动室等处照度为300LX。3设备供电消防用电设备等重要负荷均采用双电源供电，末端自动切换，线路采用交联聚乙烯耐火电力电缆。第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页4火灾自动报警4．1消防控制室设在5#楼一层，内设消防报警联动控制柜一台，火灾广播及通信控制柜一台，非标联动控制柜一台，当发生火灾时，可对所有的火灾信息进行显示及控制。4．2内按建筑使用功能的不同分别装有感烟、感温、手动报警按钮、声光报警器、消防对讲电话等，当发生火灾时，探测器或手动报警器动作，消防控制室内发生声光报警，并在CRT上显示报警部位，同时PRT以文字形式记。4．3屋顶正压风机、消防泵、喷淋泵、地下室排烟机均采用多线制控制。5消防联动控制5．1消防控制室及水泵房能自动或手动起动消防泵，并...
