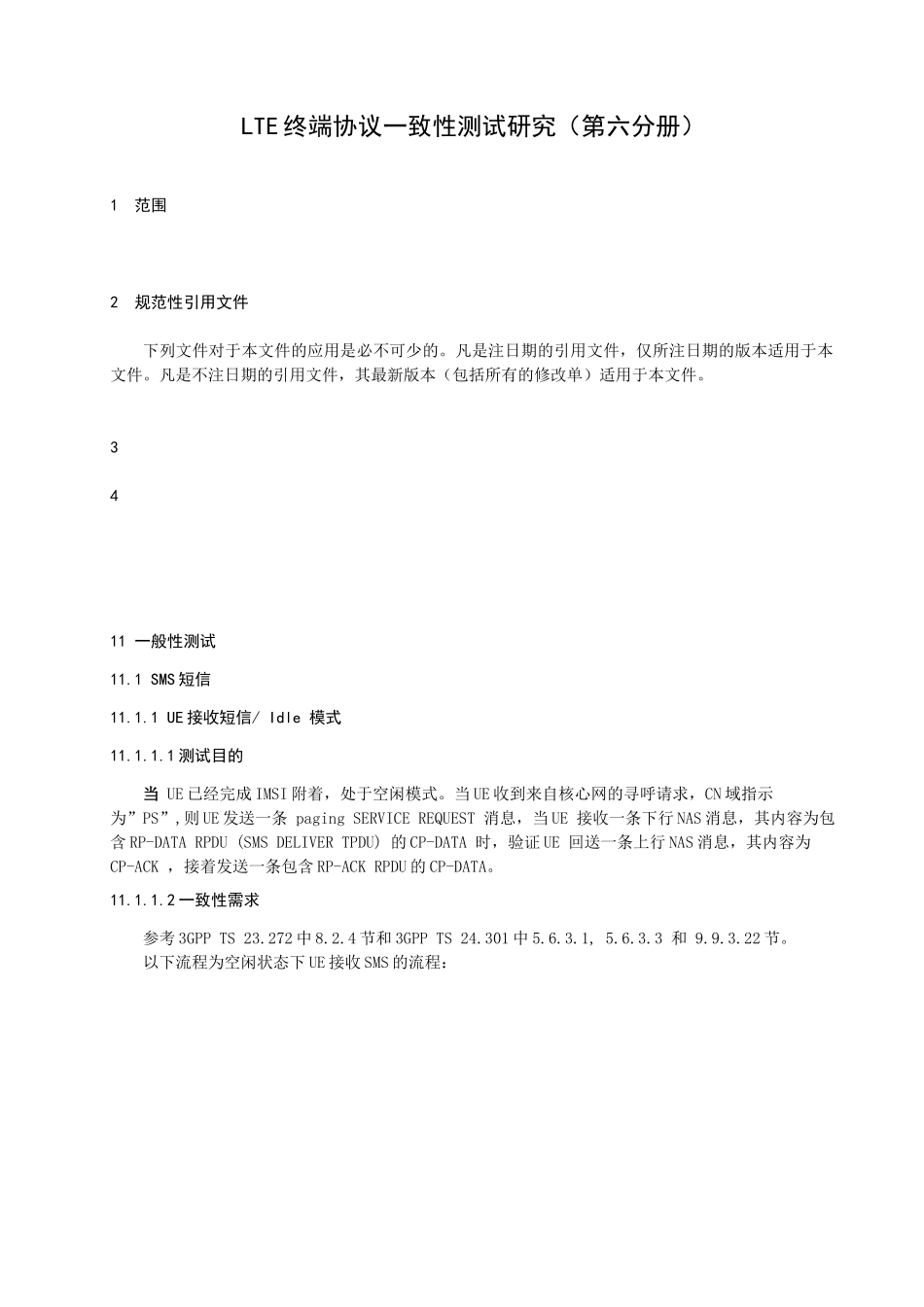

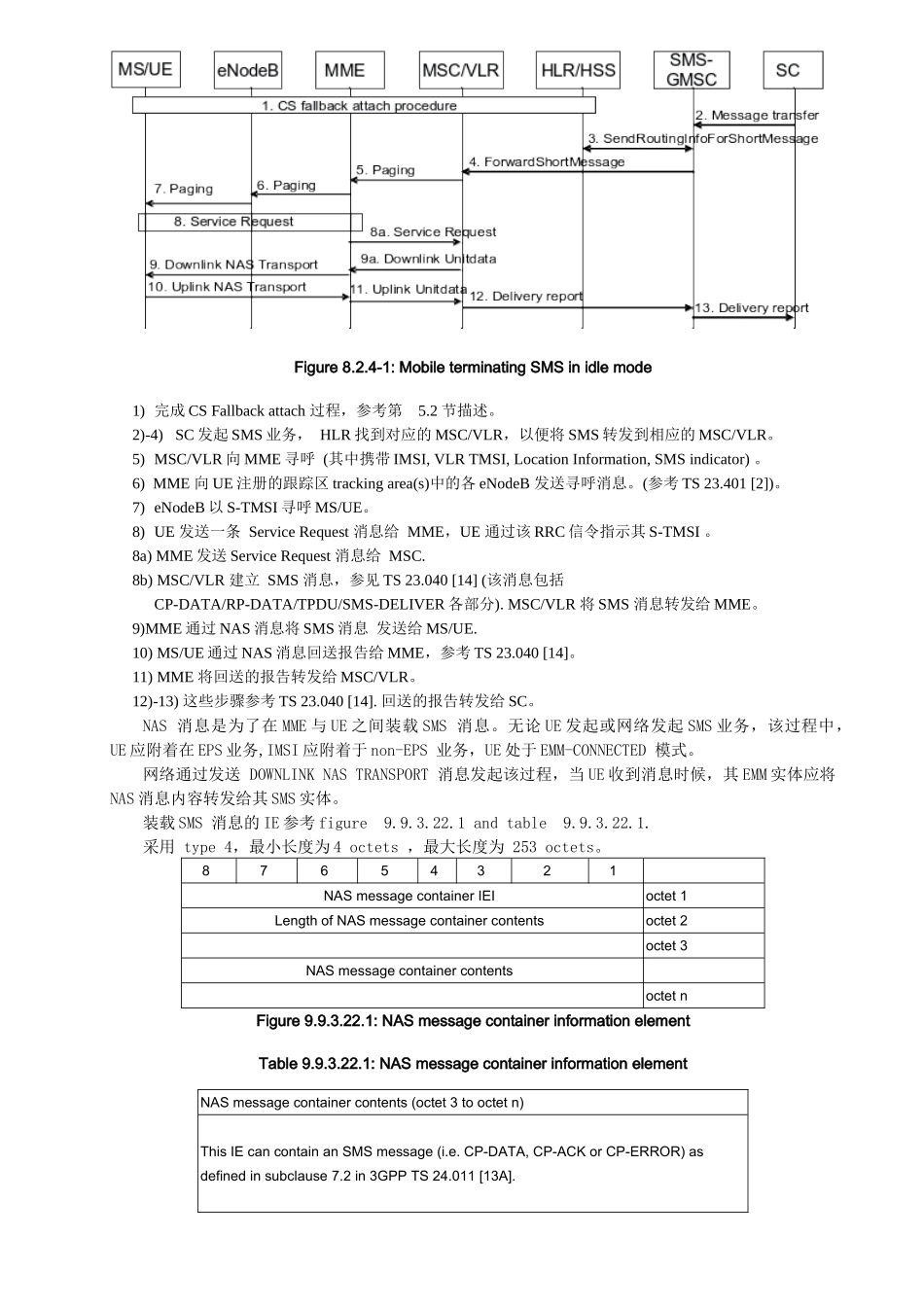

LTE终端协议一致性测试研究（第六分册）1范围2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。3411一般性测试11.1SMS短信11.1.1UE接收短信/Idle模式11.1.1.1测试目的当UE已经完成IMSI附着，处于空闲模式。当UE收到来自核心网的寻呼请求，CN域指示为”PS”,则UE发送一条pagingSERVICEREQUEST消息，当UE接收一条下行NAS消息，其内容为包含RP-DATARPDU(SMSDELIVERTPDU)的CP-DATA时，验证UE回送一条上行NAS消息，其内容为CP-ACK，接着发送一条包含RP-ACKRPDU的CP-DATA。11.1.1.2一致性需求参考3GPPTS23.272中8.2.4节和3GPPTS24.301中5.6.3.1,5.6.3.3和9.9.3.22节。以下流程为空闲状态下UE接收SMS的流程：Figure8.2.4-1:MobileterminatingSMSinidlemode1)完成CSFallbackattach过程，参考第5.2节描述。2)-4)SC发起SMS业务，HLR找到对应的MSC/VLR，以便将SMS转发到相应的MSC/VLR。5)MSC/VLR向MME寻呼(其中携带IMSI,VLRTMSI,LocationInformation,SMSindicator)。6)MME向UE注册的跟踪区trackingarea(s)中的各eNodeB发送寻呼消息。(参考TS23.401[2])。7)eNodeB以S-TMSI寻呼MS/UE。8)UE发送一条ServiceRequest消息给MME，UE通过该RRC信令指示其S-TMSI。8a)MME发送ServiceRequest消息给MSC.8b)MSC/VLR建立SMS消息，参见TS23.040[14](该消息包括CP-DATA/RP-DATA/TPDU/SMS-DELIVER各部分).MSC/VLR将SMS消息转发给MME。9)MME通过NAS消息将SMS消息发送给MS/UE.10)MS/UE通过NAS消息回送报告给MME，参考TS23.040[14]。11)MME将回送的报告转发给MSC/VLR。12)-13)这些步骤参考TS23.040[14].回送的报告转发给SC。NAS消息是为了在MME与UE之间装载SMS消息。无论UE发起或网络发起SMS业务，该过程中，UE应附着在EPS业务,IMSI应附着于non-EPS业务，UE处于EMM-CONNECTED模式。网络通过发送DOWNLINKNASTRANSPORT消息发起该过程，当UE收到消息时候，其EMM实体应将NAS消息内容转发给其SMS实体。装载SMS消息的IE参考figure9.9.3.22.1andtable9.9.3.22.1.采用type4，最小长度为4octets，最大长度为253octets。87654321NASmessagecontainerIEIoctet1LengthofNASmessagecontainercontentsoctet2octet3NASmessagecontainercontentsoctetnFigure9.9.3.22.1:NASmessagecontainerinformationelementTable9.9.3.22.1:NASmessagecontainerinformationelementNASmessagecontainercontents(octet3tooctetn)ThisIEcancontainanSMSmessage(i.e.CP-DATA,CP-ACKorCP-ERROR)asdefinedinsubclause7.2in3GPPTS24.011[13A].11.1.1.3测试描述11.1.1.3.1预置条件系统模拟器：——小区A参考Table6.3.2.2-1in[18].进行配置。——小区A属于跟踪区TAI-1。——小区A为服务小区“Servingcell”。被测终端：——清空UE的短信收件箱。前提：——UE处于小区A中的注册状态,空闲模式(state2)，参考[18]。11.1.1.3.2测试流程Table11.1.1.3.2-1:MainbehaviourStProcedureMessageSequenceTPVerdictU-SMessage1TheSSpagestheUEusingS-TMSIwithCNdomainindicatorsetto''PS'.----2TheUEtransmitsaSERVICEREQUESTmessage.-->SERVICEREQUEST--3TheSStransmitsaCP-DATAcontaininganRP-DATARPDU(SMSDELIVERTPDU)encapsulatedinaDownlinkNAStransportmessagetotheUE.<--DOWNLINKNASTRANSPORT--4Check:DoestheUEtransmitaCP-ACKencapsulatedinanUplinkNAStransportmessage?-->UPLINKNASTRANSPORT1P5Check:DoestheUEtransmitaCP-DATAcontaininganRP-ACKRPDUencapsulatedinanUplinkNAStransportmessage?-->UPLINKNASTRANSPORT1P6TheSStransmitsaCP-ACKencapsulatedinaDownlinkNAStransportmessagetotheUE.<--DOWNLINKNASTRANSPORT--11.1.1.3.3特殊消息内容Table11.1.1.3.3-1:MessageDOWNLINKNASTRANSPORT(step3,Table11.1.1.3.2-1)DerivationPath:36.508clause4.7.2-12AInformationElementValue/remarkCommentConditionNASmessagecontainerSetaccordingtoTable11.1.1.3.3-2Table11.1.1.3.3-2:MessageCP-DATA(step3,Table11.1.1....
