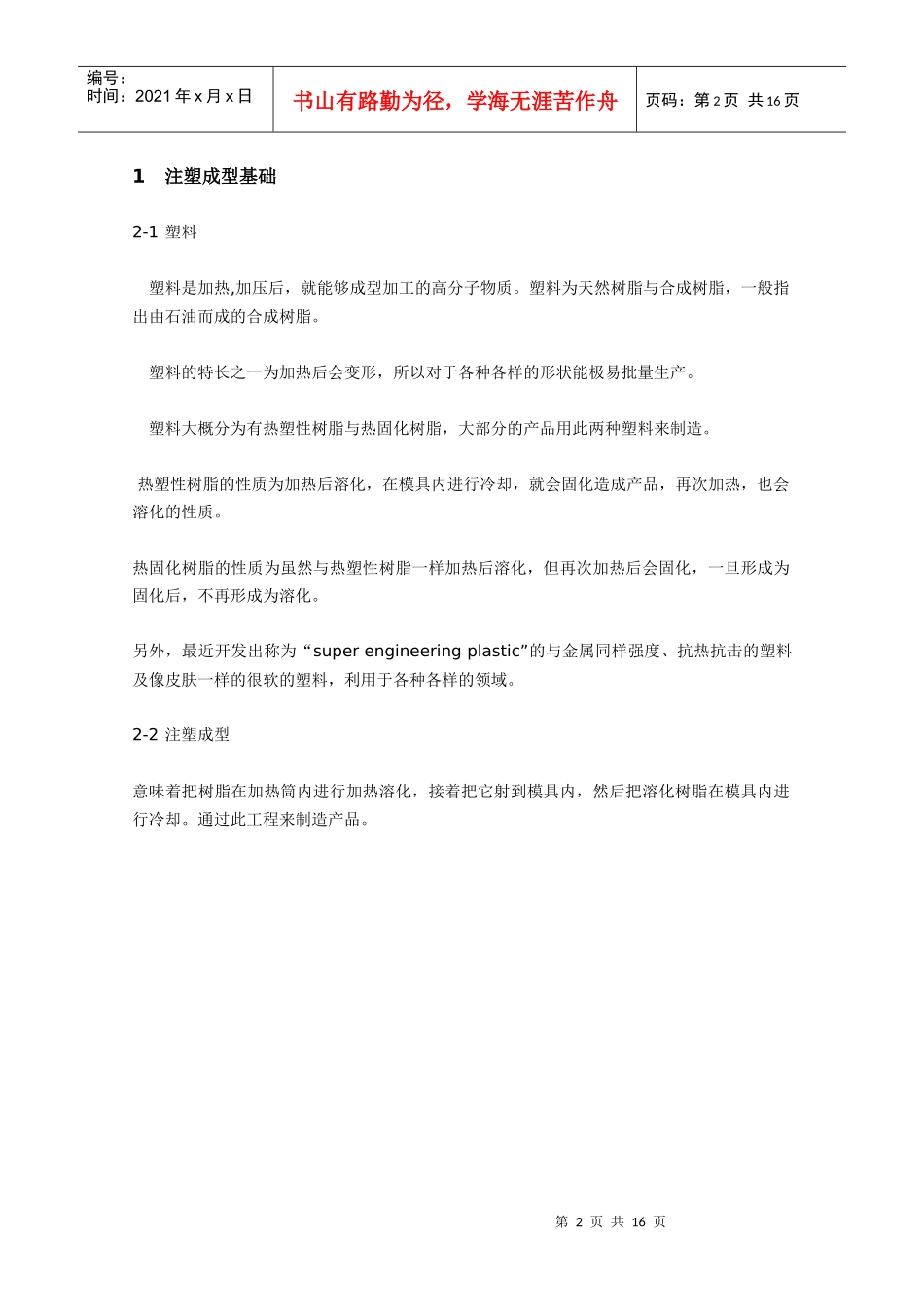

注塑成型基本学习培训资料第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页1注塑成型基础2-1塑料塑料是加热,加压后，就能够成型加工的高分子物质。塑料为天然树脂与合成树脂，一般指出由石油而成的合成树脂。塑料的特长之一为加热后会变形，所以对于各种各样的形状能极易批量生产。塑料大概分为有热塑性树脂与热固化树脂，大部分的产品用此两种塑料来制造。热塑性树脂的性质为加热后溶化，在模具内进行冷却，就会固化造成产品，再次加热，也会溶化的性质。热固化树脂的性质为虽然与热塑性树脂一样加热后溶化，但再次加热后会固化，一旦形成为固化后，不再形成为溶化。另外，最近开发出称为“superengineeringplastic”的与金属同样强度、抗热抗击的塑料及像皮肤一样的很软的塑料，利用于各种各样的领域。2-2注塑成型意味着把树脂在加热筒内进行加热溶化，接着把它射到模具内，然后把溶化树脂在模具内进行冷却。通过此工程来制造产品。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页2-3进行注塑成型时所需的东西1.成型材料(树脂)2.材料干燥机(热风式、除湿式、真空式)3.注塑成形机4.模具5.模具温度调节器(媒体:水、油、加热器)6.取出器7.粉碎机8.成形技术2-4注塑成形条件的5个因素1.温度2.时间3.量(位置)4.速度5.压力温度材料干燥、加热筒温度、树脂温度、模具温度、制品取出温度、室内温度、执行油、冷却水温度时间材料干燥时间、计量时间、填充时间、保压时间、冷却时间、周期位置(量)料斗内的材料放入量、注塑开始位置、注塑最前进位置、注塑结束位置、计量开始位置、减压量、注塑量速度计量速度(螺杆转动)、注塑速度、开锁模速度、顶出速度、减压速度压力锁模压力、填充压力、保压压力、计量负荷压力、螺杆背压力根据5个因素的配合，就会成立成形条件。只有5个因素总保持平衡，才能进行稳定成形。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页2-5成形条件成形条件应该确认5个因素怎样设定，得到怎样结果，并确认成形制品在设定范围及结果范围内可以得到良品。成形条件表上所需的东西1.应该明确记载设定值范围及最终设定值。2.应该明确记载结果范围及最终结果。3.应该明确记载产品的不具产生部位。2成形条件设定程序2-1成形条件设定之前重要的是成形树脂、产品、模具使用什么样的。1.确认树脂特性。多少温度、多少时间、怎样方法来进行干燥若干燥不足，不仅产生成形不良，而且产生产品的物性降低。树脂温度在多少温度范围内能够成形要理解多少温度时会溶化、多少温度时分解。模具温度在多少温度范围内能够成形热变形温度为多少。2.什么样的制品(模具)制品很厚还是很薄可以判断注塑时间、冷却时间、树脂温度、模具温度所需多少。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页充填不足时能否脱模可以判断注塑速度、注塑压力、树脂量所需多少。模具的温度调整方法确认用水温调、油温调还是加热器温调。2-2成形准备①树脂干燥再次确认温度、时间、方法。②模具安装确认模具的上下方向、顶杆的位置(根数、大小)，从固定侧起对角拧紧。③开锁模(顶杆)动作的调整及确认为了避免周期浪费以及速度与模具保护，请注意位置与压力。④模具温调(升温)模具温调方法应该每次用同一个方法来连接。另外，升温之后，需要再次进行开锁模的动作确认。⑤加热筒内的清洗把加热筒内的材料换成所要成形的材料时，请进行清洗。所要使用的树脂溶化温度比上一次使用的树脂高时，设定为所要使用的树脂下限温度。成形温度领域不同时，暂时换成双方树脂的成形温度一致的稳定树脂之后，再次进行清洗。用热流道模具时，开模后需要模具歧管内的清洗。第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页3成形条件设定关于温度，变更设定值后不会马上变化，所以根据树脂数据、制品数据直接关联温度的数据，基本上固定设定值。模具温度加热筒温度(包括料斗下面通...
