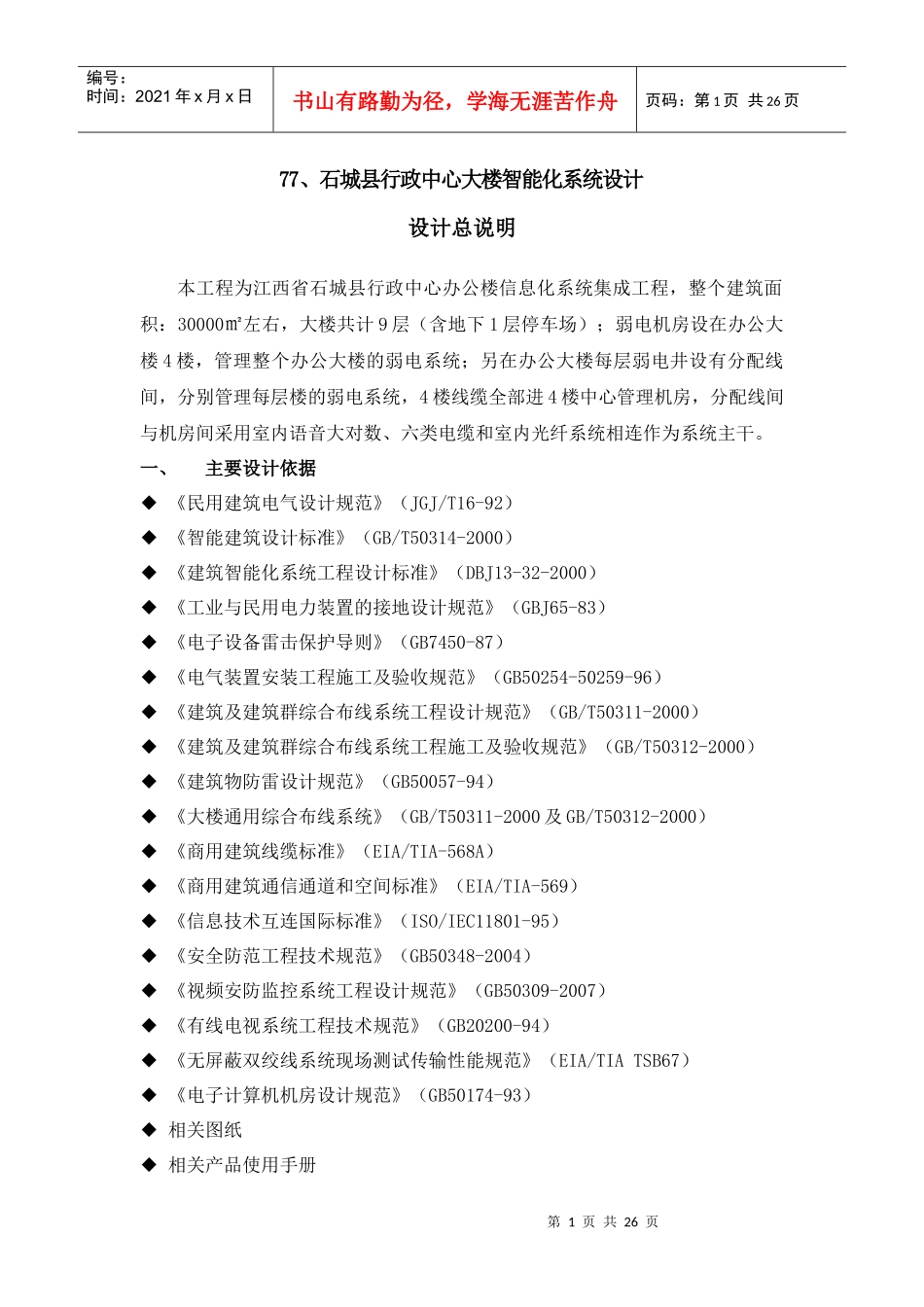

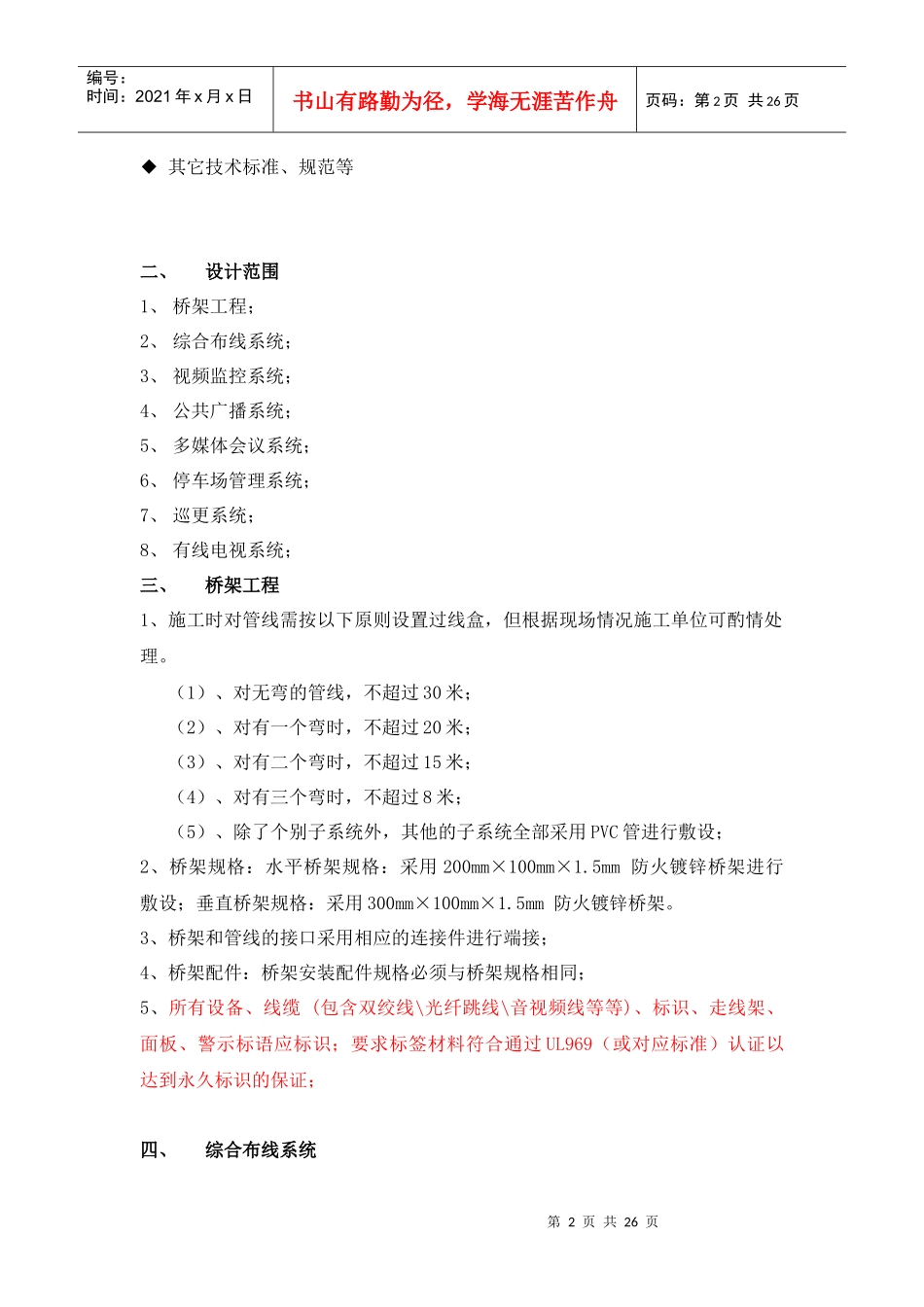

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页77、石城县行政中心大楼智能化系统设计设计总说明本工程为江西省石城县行政中心办公楼信息化系统集成工程，整个建筑面积：30000㎡左右，大楼共计9层（含地下1层停车场）；弱电机房设在办公大楼4楼，管理整个办公大楼的弱电系统；另在办公大楼每层弱电井设有分配线间，分别管理每层楼的弱电系统，4楼线缆全部进4楼中心管理机房，分配线间与机房间采用室内语音大对数、六类电缆和室内光纤系统相连作为系统主干。一、主要设计依据◆《民用建筑电气设计规范》（JGJ/T16-92）◆《智能建筑设计标准》（GB/T50314-2000）◆《建筑智能化系统工程设计标准》（DBJ13-32-2000）◆《工业与民用电力装置的接地设计规范》（GBJ65-83）◆《电子设备雷击保护导则》（GB7450-87）◆《电气装置安装工程施工及验收规范》（GB50254-50259-96）◆《建筑及建筑群综合布线系统工程设计规范》（GB/T50311-2000）◆《建筑及建筑群综合布线系统工程施工及验收规范》（GB/T50312-2000）◆《建筑物防雷设计规范》（GB50057-94）◆《大楼通用综合布线系统》（GB/T50311-2000及GB/T50312-2000）◆《商用建筑线缆标准》（EIA/TIA-568A）◆《商用建筑通信通道和空间标准》（EIA/TIA-569）◆《信息技术互连国际标准》（ISO/IEC11801-95）◆《安全防范工程技术规范》（GB50348-2004）◆《视频安防监控系统工程设计规范》（GB50309-2007）◆《有线电视系统工程技术规范》（GB20200-94）◆《无屏蔽双绞线系统现场测试传输性能规范》（EIA/TIATSB67）◆《电子计算机机房设计规范》（GB50174-93）◆相关图纸◆相关产品使用手册第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页◆其它技术标准、规范等二、设计范围1、桥架工程；2、综合布线系统；3、视频监控系统；4、公共广播系统；5、多媒体会议系统；6、停车场管理系统；7、巡更系统；8、有线电视系统；三、桥架工程1、施工时对管线需按以下原则设置过线盒，但根据现场情况施工单位可酌情处理。（1）、对无弯的管线，不超过30米；（2）、对有一个弯时，不超过20米；（3）、对有二个弯时，不超过15米；（4）、对有三个弯时，不超过8米；（5）、除了个别子系统外，其他的子系统全部采用PVC管进行敷设；2、桥架规格：水平桥架规格：采用200mm×100mm×1.5mm防火镀锌桥架进行敷设；垂直桥架规格：采用300mm×100mm×1.5mm防火镀锌桥架。3、桥架和管线的接口采用相应的连接件进行端接；4、桥架配件：桥架安装配件规格必须与桥架规格相同；5、所有设备、线缆(包含双绞线\光纤跳线\音视频线等等)、标识、走线架、面板、警示标语应标识；要求标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；四、综合布线系统第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页1、本工程中计算机网络系统采用综合布线系统，网络系统采用CAT6综合布线系统，运行千兆以太网应用；语音系统采用CAT5E综合布线系统，运行IP语音系统，为以后VOIP的应用提供完善的网络运用环境；2、设备间子系统：在办公大楼4楼设有弱电中心机房；内设置3台19”网络机柜，机柜标准：2000MM*600MM*1000MM；3、工作区子系统：综合布线网络系统均采用六类非屏蔽布线系统，语音布线网络系统均采用超五类非屏蔽布线系统，管理间配线架到信息点水平距离不超过90M；4、水平子系统：数据系统（内网和互联网）采用六类非屏蔽布线系统，语音布线网络系统均采用超五类非屏蔽布线系统，工作区子系统线缆自各工作区引出后，经各楼层走廊上空弱电桥架至各自楼层的管理配线间；5、管理间子系统：办公大楼有9层（含地下1层停车场），设有7个分配线间，行政服务中心和会议中心分别设有1个分配线间，共计9个管理间子系统；办公大楼的配线间位于电梯厅旁的弱电井中，每层楼的所有线缆全部进入各自的管理间；行政服务中心和会议中心的管理间另行设置，其中的线缆全部进入各自的管理间，管理间内分别设有2台19”网络机柜，机柜标准：2000MM*...
