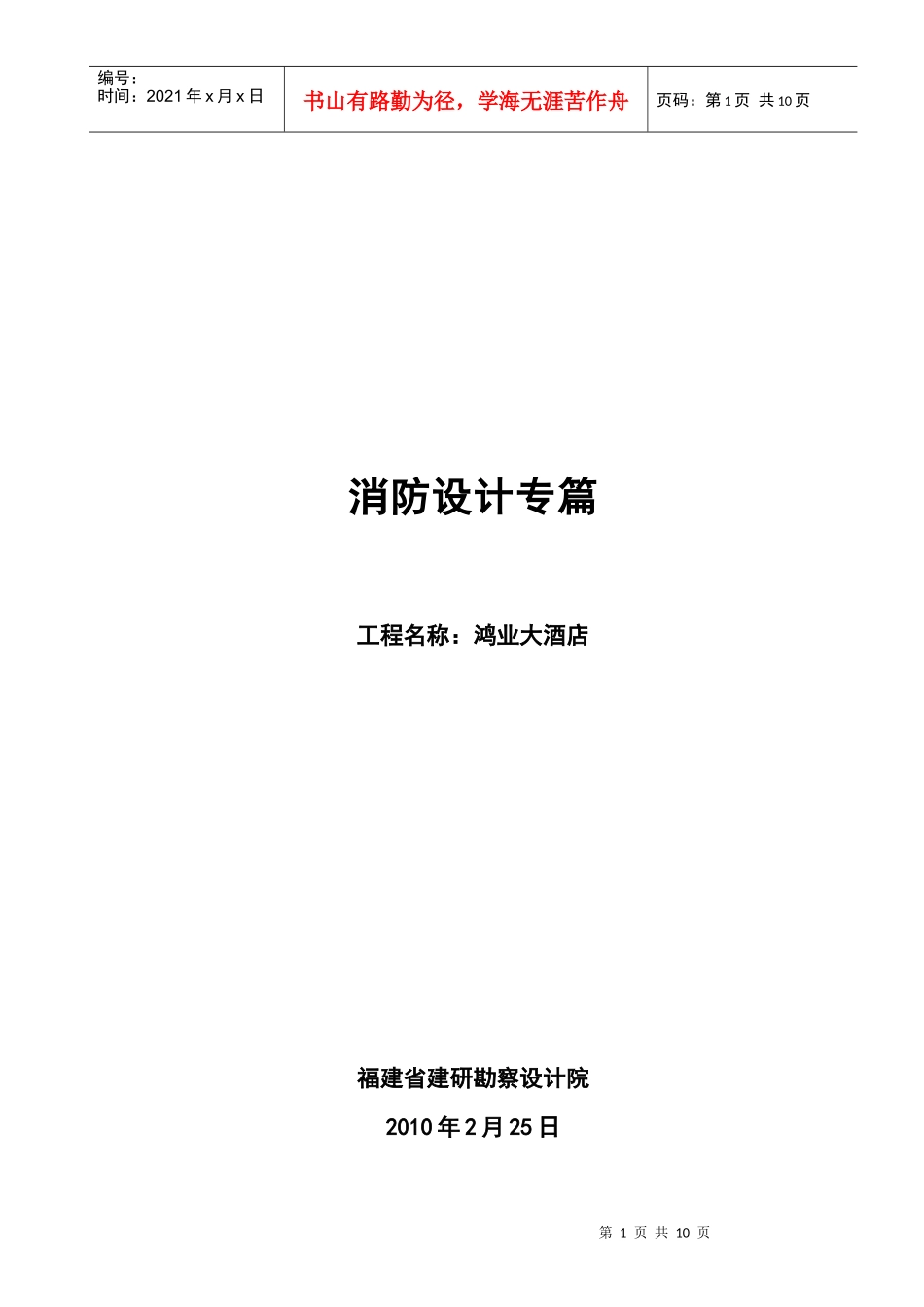

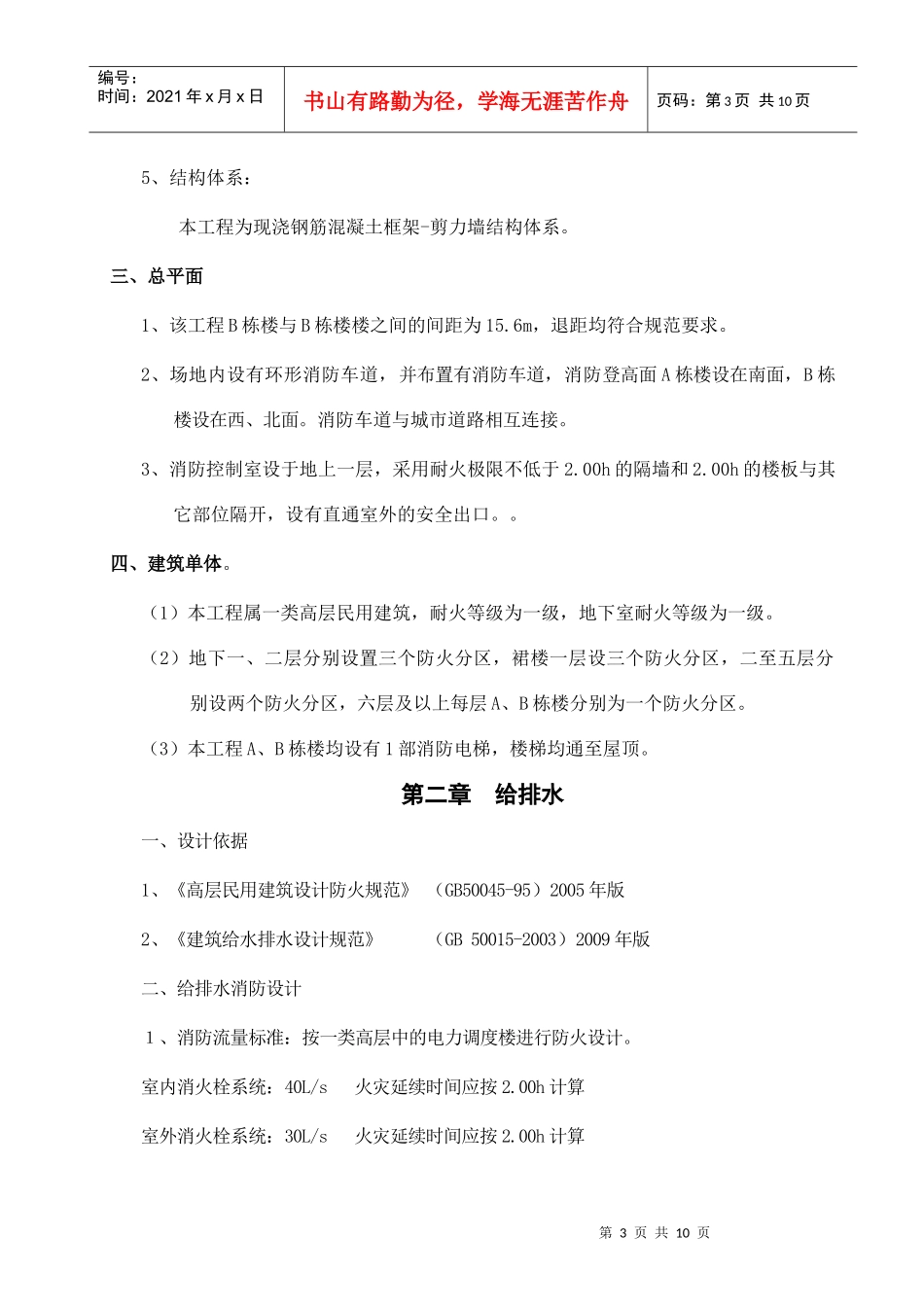

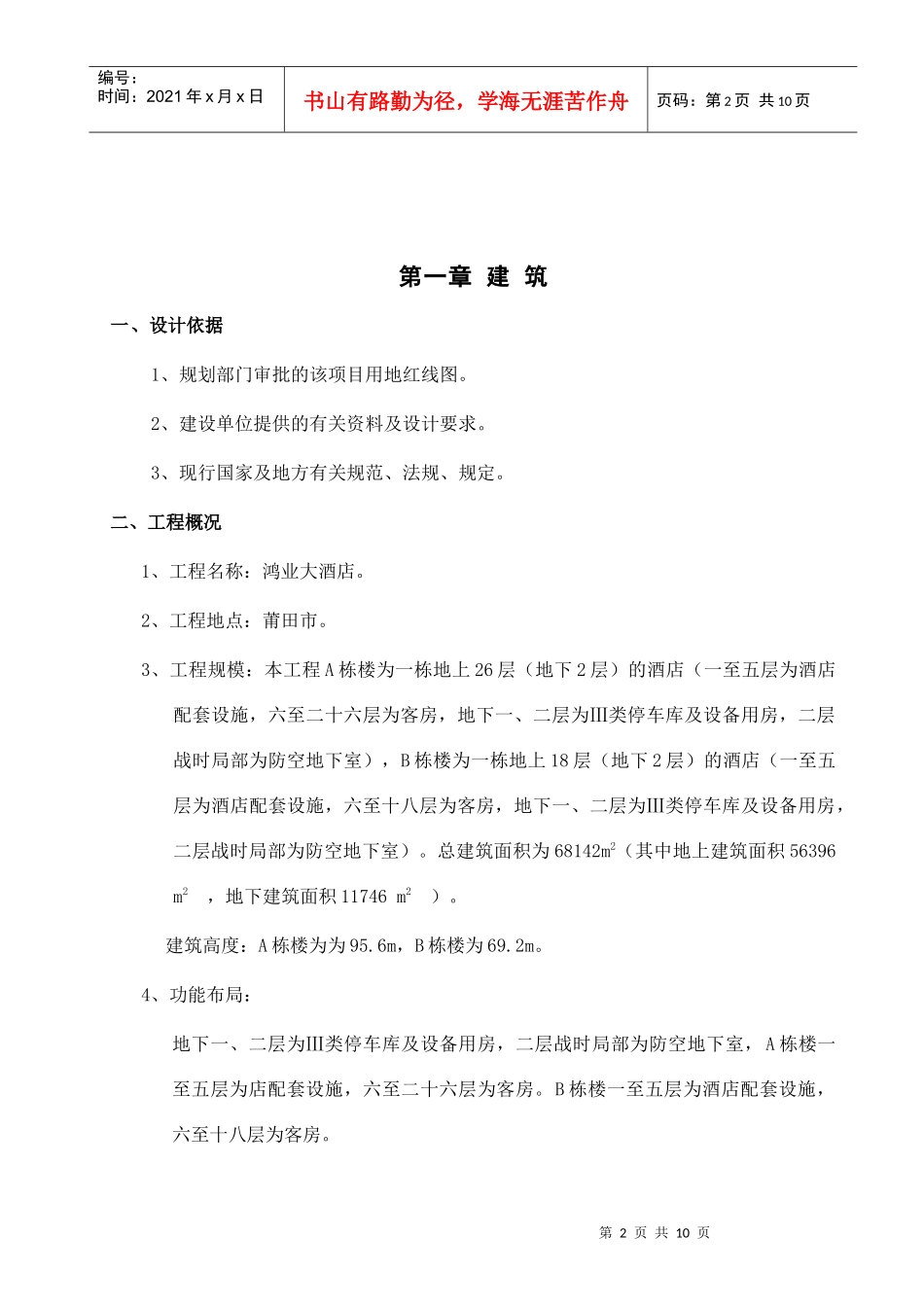

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页消防设计专篇工程名称：鸿业大酒店福建省建研勘察设计院2010年2月25日第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页第一章建筑一、设计依据1、规划部门审批的该项目用地红线图。2、建设单位提供的有关资料及设计要求。3、现行国家及地方有关规范、法规、规定。二、工程概况1、工程名称：鸿业大酒店。2、工程地点：莆田市。3、工程规模：本工程A栋楼为一栋地上26层（地下2层）的酒店（一至五层为酒店配套设施，六至二十六层为客房，地下一、二层为Ⅲ类停车库及设备用房，二层战时局部为防空地下室），B栋楼为一栋地上18层（地下2层）的酒店（一至五层为酒店配套设施，六至十八层为客房，地下一、二层为Ⅲ类停车库及设备用房，二层战时局部为防空地下室）。总建筑面积为68142m2（其中地上建筑面积56396m2，地下建筑面积11746m2）。建筑高度：A栋楼为为95.6m，B栋楼为69.2m。4、功能布局：地下一、二层为Ⅲ类停车库及设备用房，二层战时局部为防空地下室，A栋楼一至五层为店配套设施，六至二十六层为客房。B栋楼一至五层为酒店配套设施，六至十八层为客房。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页5、结构体系：本工程为现浇钢筋混凝土框架-剪力墙结构体系。三、总平面1、该工程B栋楼与B栋楼楼之间的间距为15.6m，退距均符合规范要求。2、场地内设有环形消防车道，并布置有消防车道，消防登高面A栋楼设在南面，B栋楼设在西、北面。消防车道与城市道路相互连接。3、消防控制室设于地上一层，采用耐火极限不低于2.00h的隔墙和2.00h的楼板与其它部位隔开，设有直通室外的安全出口。。四、建筑单体。（1）本工程属一类高层民用建筑，耐火等级为一级，地下室耐火等级为一级。（2）地下一、二层分别设置三个防火分区，裙楼一层设三个防火分区，二至五层分别设两个防火分区，六层及以上每层A、B栋楼分别为一个防火分区。（3）本工程A、B栋楼均设有1部消防电梯，楼梯均通至屋顶。第二章给排水一、设计依据1、《高层民用建筑设计防火规范》（GB50045-95）2005年版2、《建筑给水排水设计规范》（GB50015-2003）2009年版二、给排水消防设计１、消防流量标准：按一类高层中的电力调度楼进行防火设计。室内消火栓系统：40L/s火灾延续时间应按2.00h计算室外消火栓系统：30L/s火灾延续时间应按2.00h计算第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页喷淋系统40L/s火灾延续时间应按1.00h计算室内消火栓系统及喷淋系统接地下室消防水池及消火栓泵。消防水池大小为648吨，分2格设置。２、建筑内同时火灾次数按1次设计。３、水源及室外消防：采用市政给水作为该建筑消防给水水源。从市政引入一根DN150的给水管，沿该建筑四周形成环状供水管网(管网管径DN150)，供建筑消防用水等。建筑消防设计总用水量110L/s。在环状管网上设地上式室外消火栓。４、供水方式：采用临时高压消防供水方式。在地下室设有消防泵房水池，供大楼室内消防给水。5、贮水池：在地下室设消防专用水池648m3一座，含室内消火栓及喷淋用水。6、屋顶水箱:在综合楼屋顶设18m3消防水箱。屋面设置有一套喷淋合用的稳压增压设备。7、室内消火栓系统：消火栓设置于消防地下室、电梯前室、走道、架空层。高层住宅消火栓的间距不大于30m，水枪充实水柱不小于12m。屋顶设一只检查用消火栓。消防箱内设置SN65消火栓、QZ19直流水枪、Φ65、25m长衬胶水龙带、消防按纽。消火栓给水设专管，组成环网。动压超过0.5MPa的消火栓采用SNJ65型减压稳压消火栓。设二台消火栓专用泵（一用一备）设于室外地下室泵房内。消火栓加压泵一用一备,设有设有泄压装置及自动巡检功能,消火栓型号为XBD10.5/40-75-SHY，单台Q=144m3/h，H=105m。8、室外消火栓系统：第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页在DN150环网上设置室外消火栓，间距不大于120米。9...
