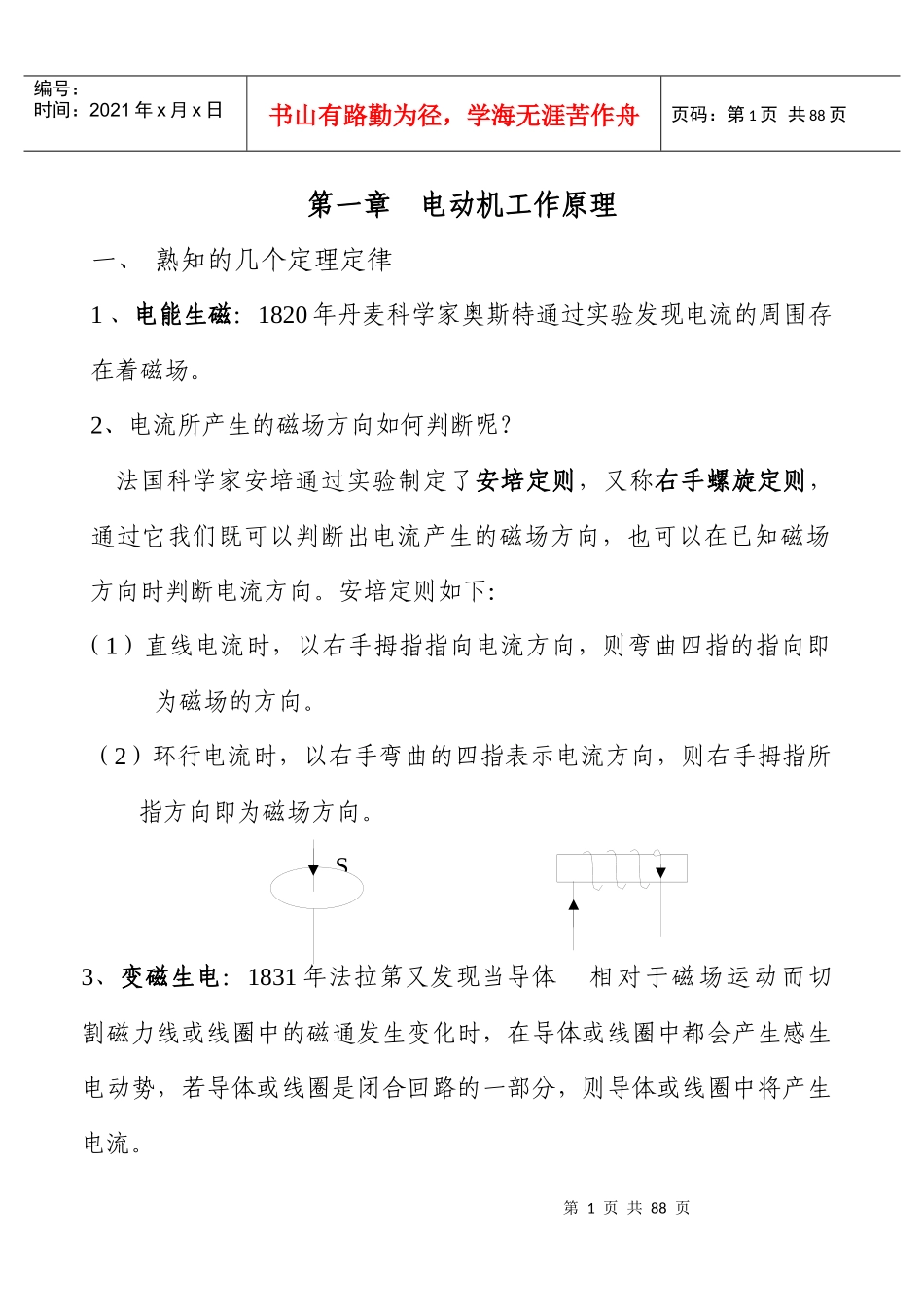

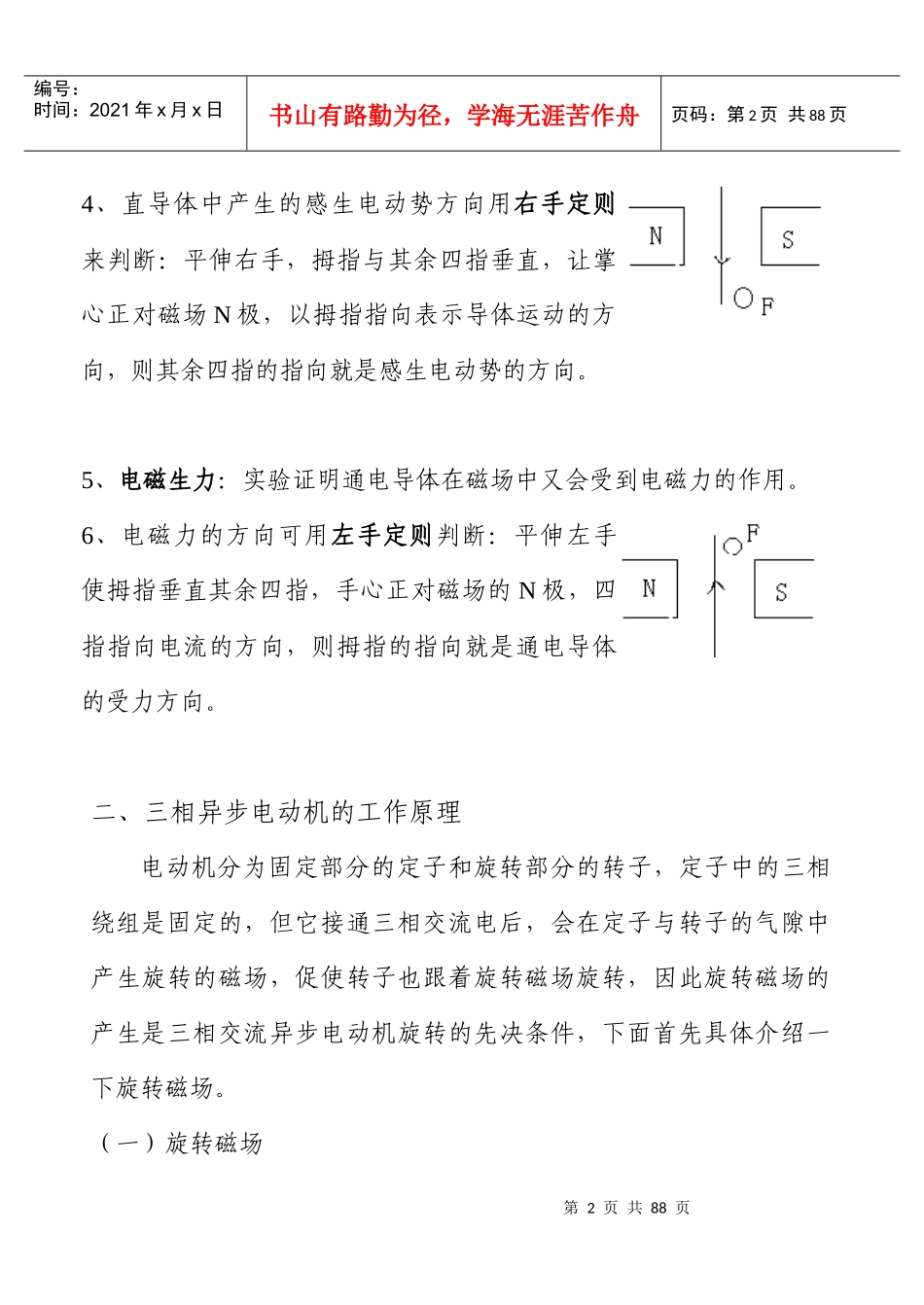

质检人员培训教材山东华力电机集团股份有限公司质检人员培训教材第1页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共88页第一章电动机工作原理一、熟知的几个定理定律1、电能生磁：1820年丹麦科学家奥斯特通过实验发现电流的周围存在着磁场。2、电流所产生的磁场方向如何判断呢？法国科学家安培通过实验制定了安培定则，又称右手螺旋定则，通过它我们既可以判断出电流产生的磁场方向，也可以在已知磁场方向时判断电流方向。安培定则如下：（1）直线电流时，以右手拇指指向电流方向，则弯曲四指的指向即为磁场的方向。（2）环行电流时，以右手弯曲的四指表示电流方向，则右手拇指所指方向即为磁场方向。S3、变磁生电：1831年法拉第又发现当导体相对于磁场运动而切割磁力线或线圈中的磁通发生变化时，在导体或线圈中都会产生感生电动势，若导体或线圈是闭合回路的一部分，则导体或线圈中将产生电流。第2页共88页第1页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共88页4、直导体中产生的感生电动势方向用右手定则来判断：平伸右手，拇指与其余四指垂直，让掌心正对磁场N极，以拇指指向表示导体运动的方向，则其余四指的指向就是感生电动势的方向。5、电磁生力：实验证明通电导体在磁场中又会受到电磁力的作用。6、电磁力的方向可用左手定则判断：平伸左手使拇指垂直其余四指，手心正对磁场的N极，四指指向电流的方向，则拇指的指向就是通电导体的受力方向。二、三相异步电动机的工作原理电动机分为固定部分的定子和旋转部分的转子，定子中的三相绕组是固定的，但它接通三相交流电后，会在定子与转子的气隙中产生旋转的磁场，促使转子也跟着旋转磁场旋转，因此旋转磁场的产生是三相交流异步电动机旋转的先决条件，下面首先具体介绍一下旋转磁场。（一）旋转磁场第3页共88页第2页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共88页1、旋转磁场的产生在我们所讨论的三相异步电动机中，旋转磁场是由定子绕组中通入的三相正弦交流电产生的，其波形图如下图c所示，通电后每一相绕组都产生相应的磁场，下面我们以最简单的按星形连接的两极定子绕组为例，来证明三相绕组所产生的合成磁场是一旋转磁场。图a为两极三相绕组剖面排列图，图b为星形连接的三相绕组的电流的参考方向，为分析方便，我们规定每相绕组电流的正方向是从首端u1、v1、w1流入（用×表示），从尾端u2、v2、w2流出（用·表示），当电流为正值时，电流的实际方向与规定的正方向相同，当电流为负值时，表明电流的实际方向与规定的正方向相反，而磁场的方向我们可根据电流的方向按右手螺旋定则来判定。第4页共88页第3页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共88页a.两极三相绕组剖面排列图b.电流的参考方向c.波形图ωt=0ωt=90°ωt=180°ωt=270°ωt=360°从图中可以看出，三相绕组通电后所产生的合成磁场是一对磁极，即我们所说的两极电机，而且随着三相交流电变化一周，其所合成的磁场也按顺时针方向旋转了一周，由此可以证明三相定子绕组所产生的合成磁场是一旋转磁场。第5页共88页第4页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共88页2、旋转磁场的旋转方向三相交流电按正序u-v-w顺时针接入电动机的u相、v相、w相绕组时,由此所产生的磁场的转向也是顺时针的（即由电流相位超前的绕组转向电流相位落后的绕组），如果任意调换电动机两相绕组所接交流电的相序，比如u相绕组仍接u相交流电，v相绕组接w相交流电，w相绕组接v相交流电，此时三个电流的相序是逆时针的，则由此产生的旋转磁场的转向也是逆时针的（也是由电流相位超前的绕组转向电流相位落后的绕组）。由此可以得出结论：电动机的旋转磁场的转向，也即电动机转子的转向是由接入三相绕组的电流相序决定的，即三相交流电按正序u-v-w分别对应接入电动机绕组u-v-w的时，电动机按顺时针方向旋转，而只要调换电动机任意两相绕组所接的电源相序，旋转磁场即反向转动，电动机也随之反转。3、旋转磁场的旋转速...
