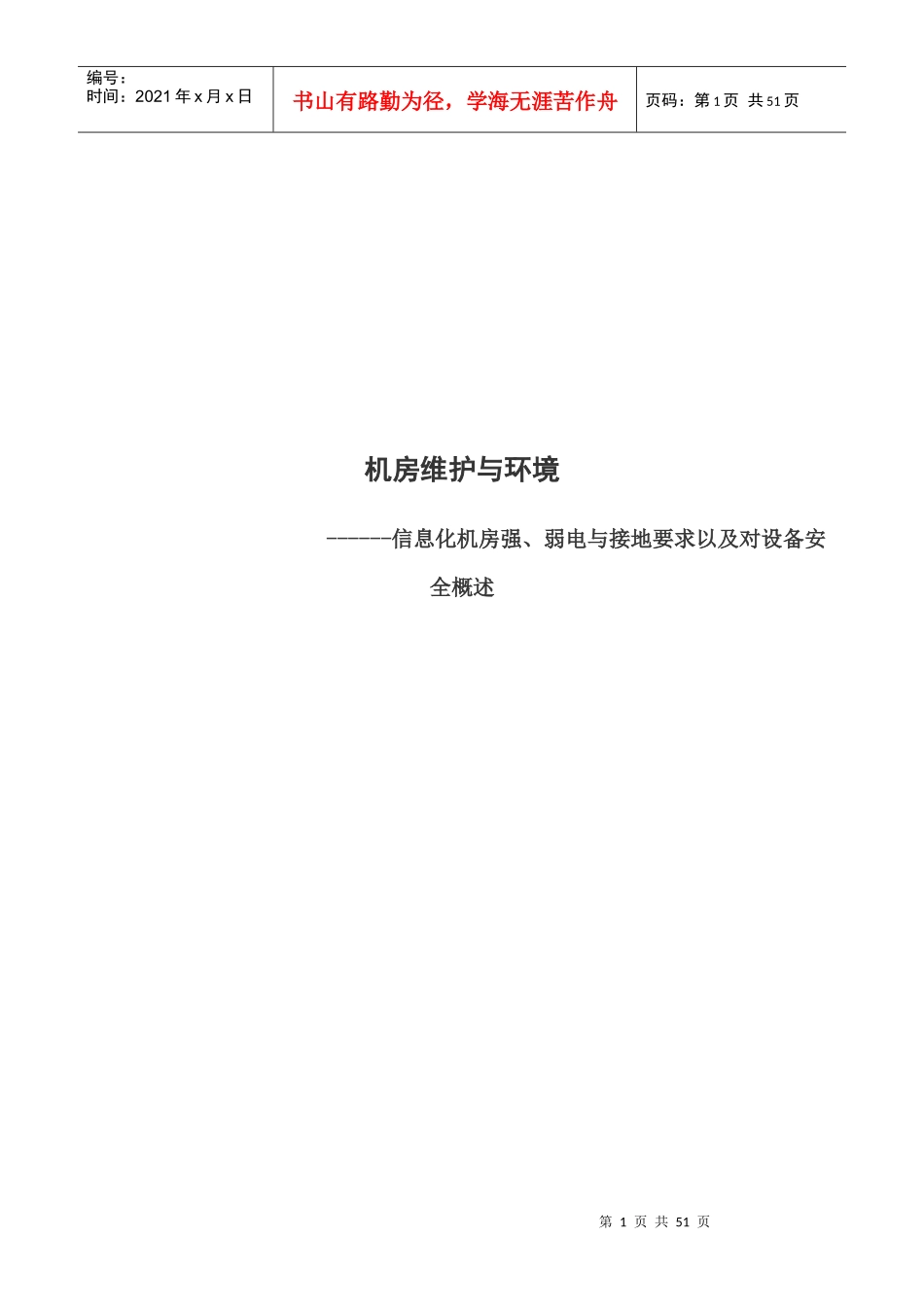

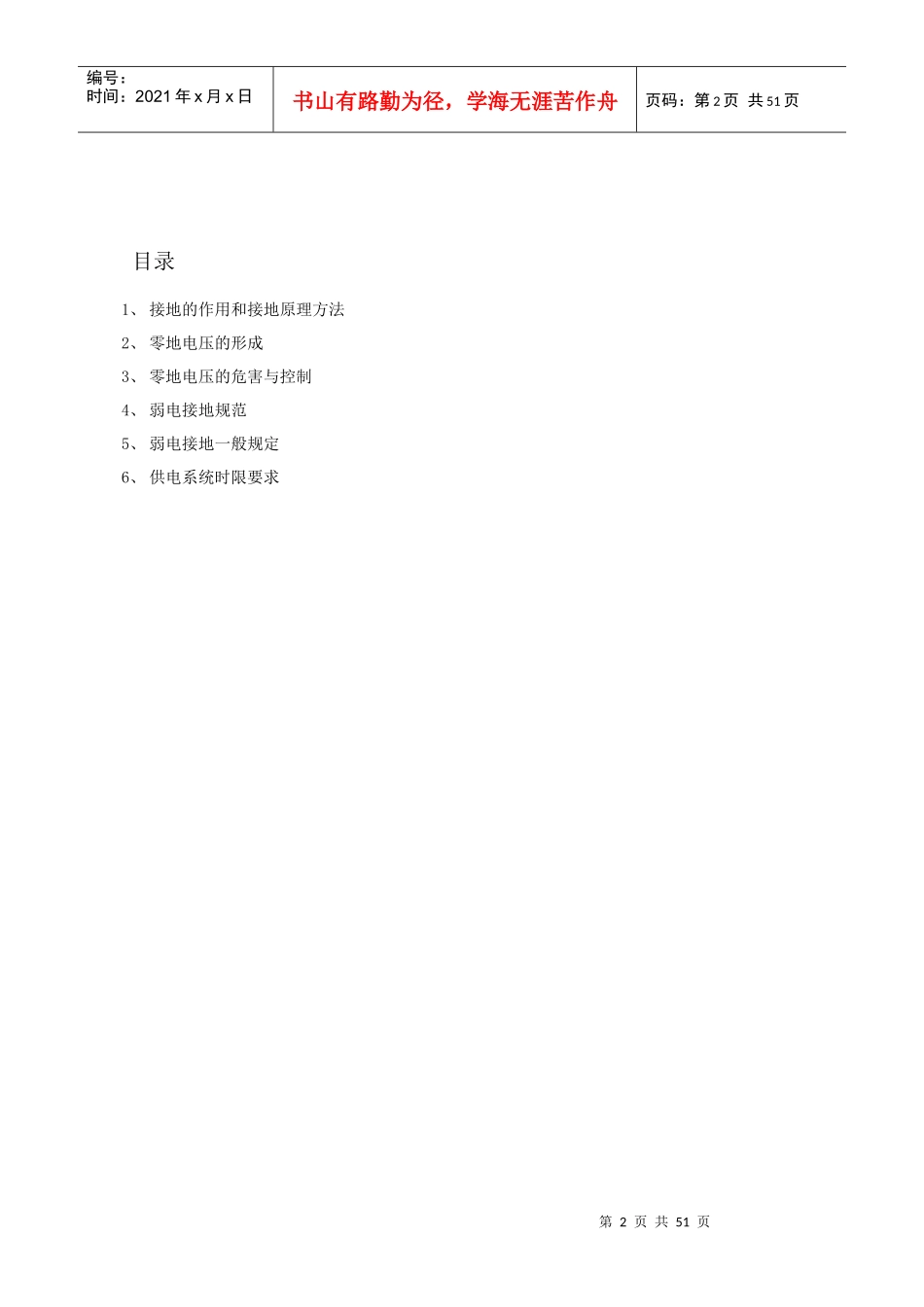

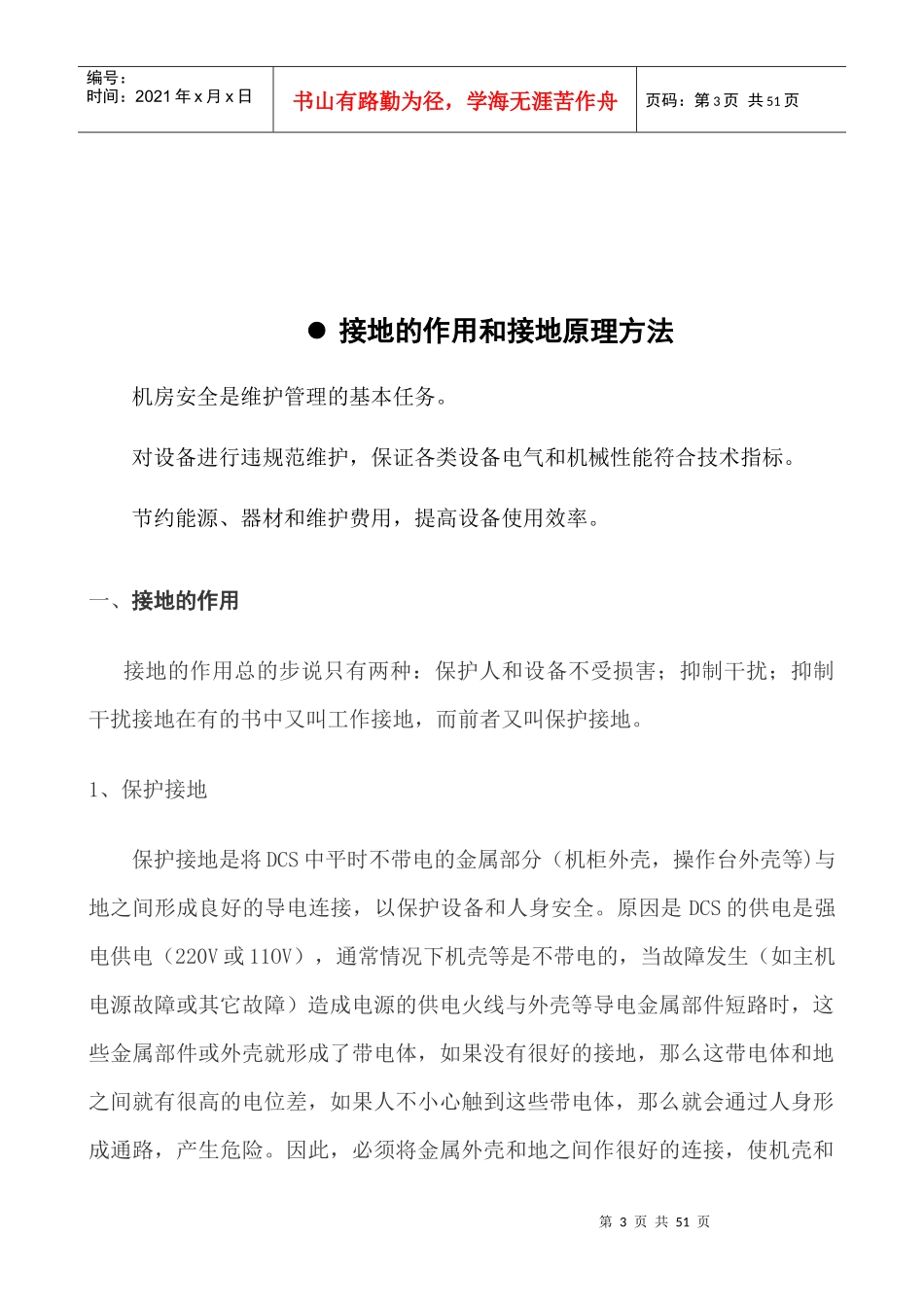

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页机房维护与环境------信息化机房强、弱电与接地要求以及对设备安全概述第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页目录1、接地的作用和接地原理方法2、零地电压的形成3、零地电压的危害与控制4、弱电接地规范5、弱电接地一般规定6、供电系统时限要求第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页接地的作用和接地原理方法机房安全是维护管理的基本任务。对设备进行违规范维护，保证各类设备电气和机械性能符合技术指标。节约能源、器材和维护费用，提高设备使用效率。一、接地的作用接地的作用总的步说只有两种：保护人和设备不受损害；抑制干扰；抑制干扰接地在有的书中又叫工作接地，而前者又叫保护接地。1、保护接地保护接地是将DCS中平时不带电的金属部分（机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。原因是DCS的供电是强电供电（220V或11OV），通常情况下机壳等是不带电的，当故障发生（如主机电源故障或其它故障）造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。因此，必须将金属外壳和地之间作很好的连接，使机壳和第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页地等电位。此外，保护接地还可以防止静电的积聚。2、工作接地工作接地是为了使DCS以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。3、机器逻辑地，也叫主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等电源的输出地。4、信号回路接地，如各变送器的负端接地，开关量信号的负端接地等。5、屏蔽接地（模拟信号的屏蔽层的接地）。6、本安接地，是本安仪表或安全栅的接地。这种接地除了抑制干扰外，还有使仪表和系统具有本质安全性质的措施之一。本安接地会因为采用的设备的本实措施不同而不同，下面以齐纳式安全栅为例，说明其接地内容，如图3.4.13所示：该图是一个齐纳式安全栅的接地原理图。第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页安全栅的作用是保护危险现场端永远处于安全电源和安全电压范围之内。如果现场端短路，则由于负载电阻和安全栅电阻R的限流作用，会将导线上的电流限制在安全范围内，使现场端不至于产生很高的温度，引起燃烧。第二种情况如果计算机一端产生故障，则高压电信号加入了信号回路，则由于齐纳二级的嵌位作用，也使电压位于安全范围。值得提醒的是，由于齐纳安全栅的引入，使得信号回路上的电阻增大了许多，因此，在设计输出回路的负载能力时，除了要考虑真正的负载要求以外，还要充分考虑安全栅的电阻，留有余地。除了上述几种接地外，在很多场合下容易引起混乱的还有一个供电系统地也叫交流电源工作地，它是电力系统中为了运行需要设的接地(如中性点接地）。二、接地要求和方法：第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页上面介绍了六种接地：供电系统地、保护地、逻辑地、屏蔽地安全栅地、信号回路地。对这六种接地，各家有各家的要求，虽然大都强调一点接地，接地电阻必须小于1欧姆等，但具体内容上差别很大，下面给出几个例子介绍常遇到的接地要求和方法。①供电系统地：在很多企业，特别是电厂、冶炼厂，信息机房等，其内有一个很大的地线网，而通常供电系统的地是与地线网连在一起的。有的厂家强调计算机系统的所有接地必须和供电系统地以及其它（如避雷地）严格分开，而且之间至少应保持15m以上的距离。为了彻底防止供电系统地的影响，建议供电线线路用隔离变压器隔开。这对那些电力负荷很重，而且...
