电机学专题培训教材VIP免费

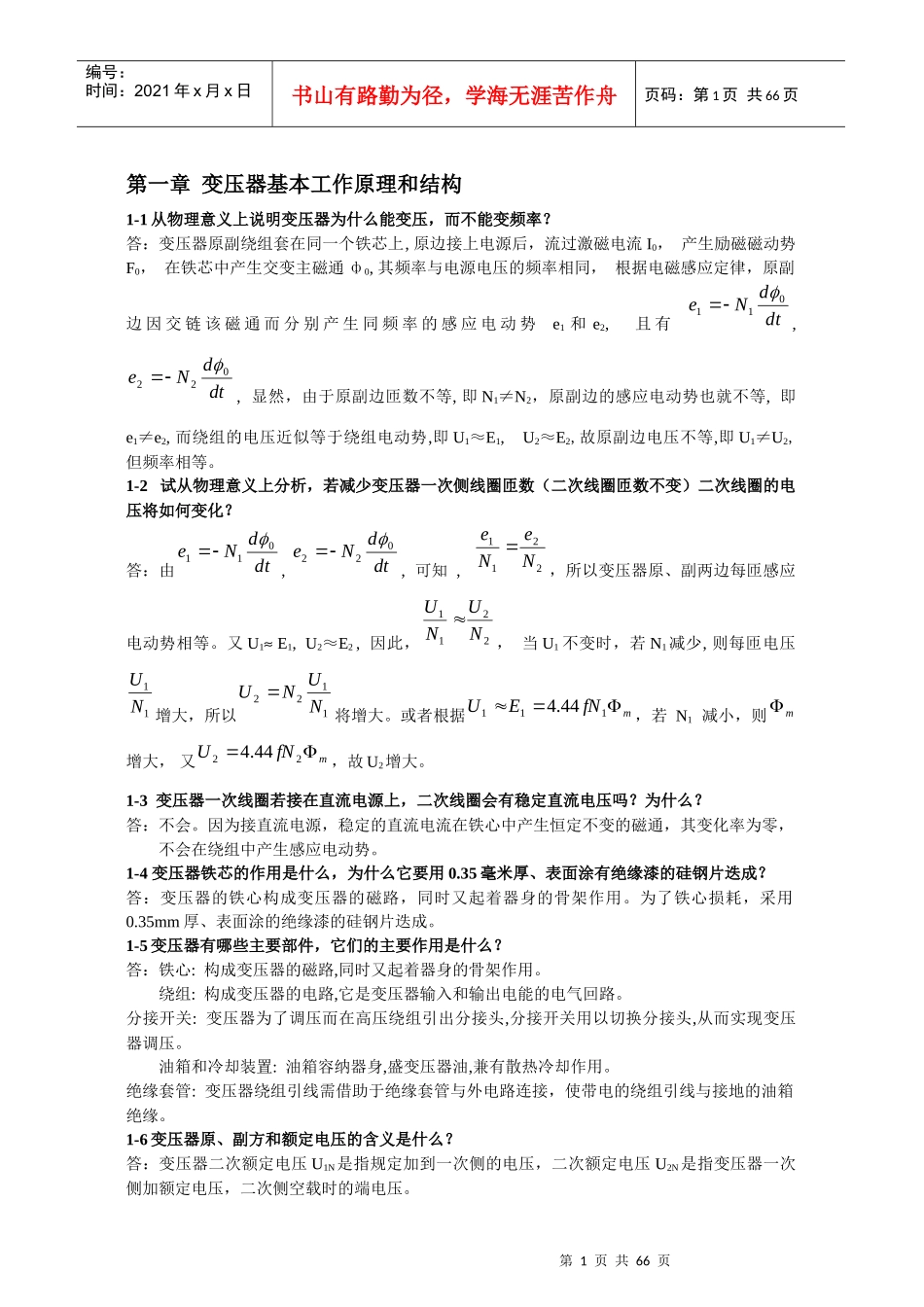

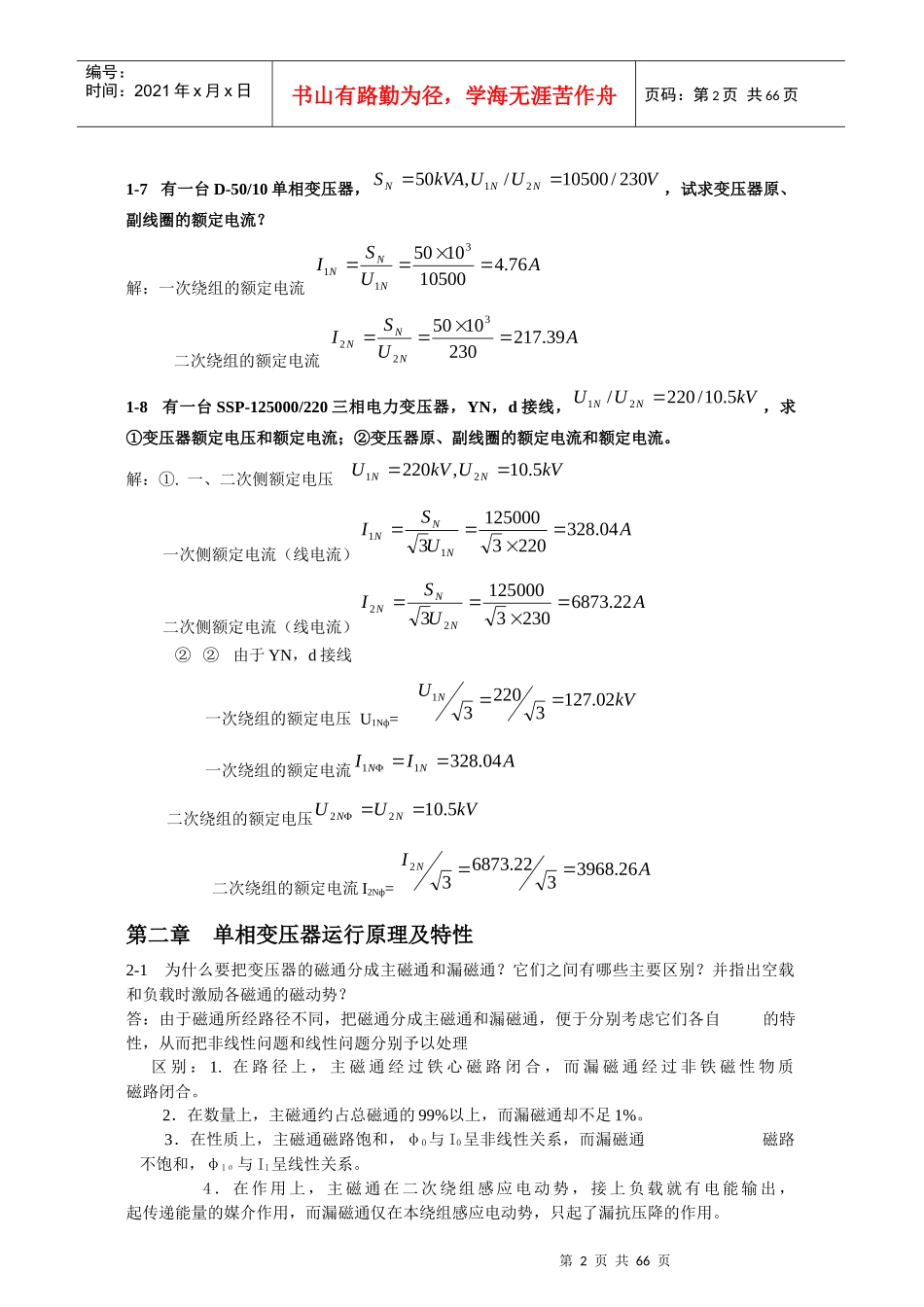

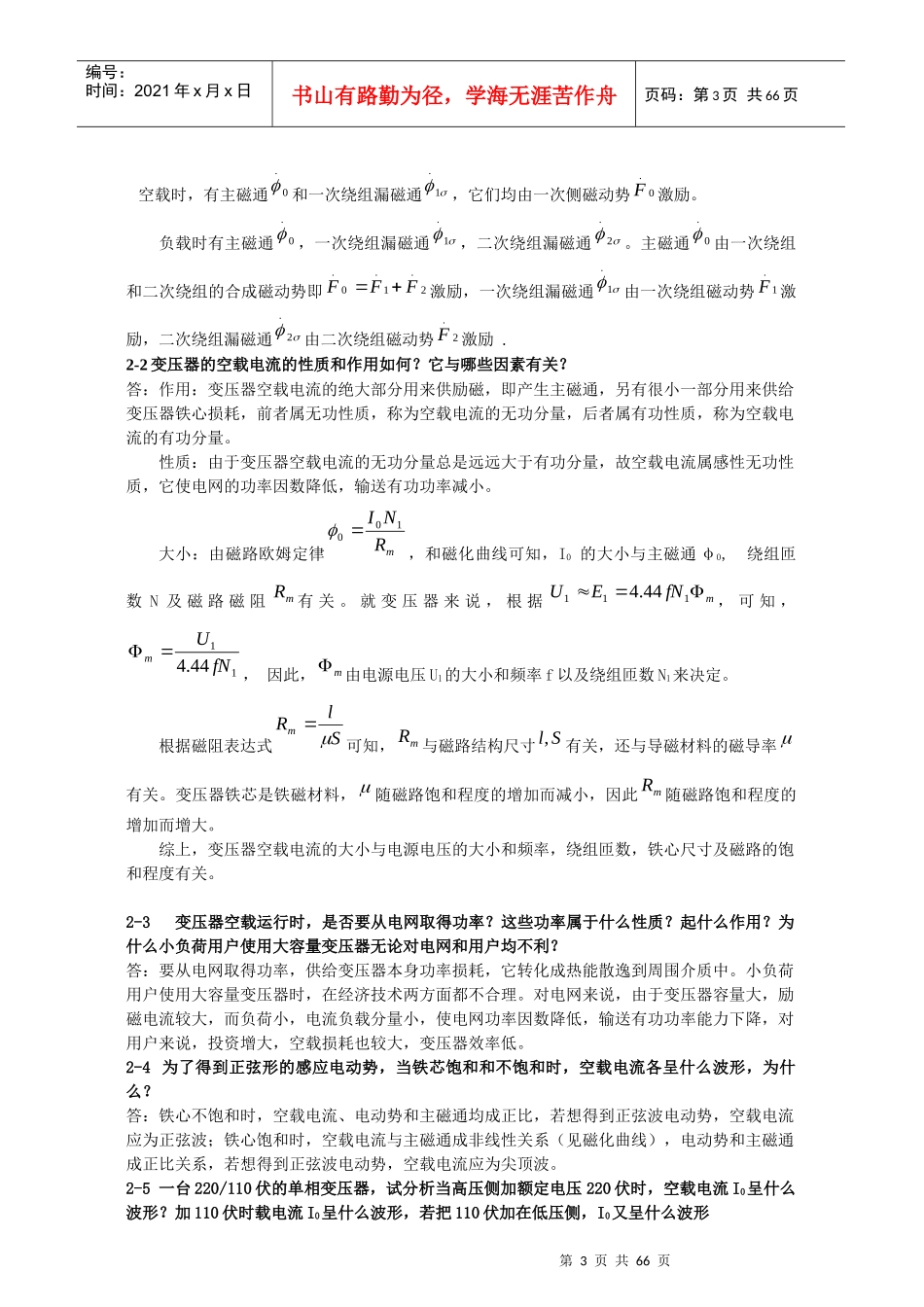

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页第一章变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上,原边接上电源后，流过激磁电流I0，产生励磁磁动势F0，在铁芯中产生交变主磁通ф0,其频率与电源电压的频率相同，根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势e1和e2,且有,,显然，由于原副边匝数不等,即N1≠N2，原副边的感应电动势也就不等,即e1≠e2,而绕组的电压近似等于绕组电动势,即U1≈E1,U2≈E2,故原副边电压不等,即U1≠U2,但频率相等。1-2试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？答：由,,可知,，所以变压器原、副两边每匝感应电动势相等。又U1»E1,U2≈E2,因此，，当U1不变时，若N1减少,则每匝电压增大，所以将增大。或者根据，若N1减小，则增大，又，故U2增大。1-3变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？答：不会。因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。1-4变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。为了铁心损耗，采用0.35mm厚、表面涂的绝缘漆的硅钢片迭成。1-5变压器有哪些主要部件，它们的主要作用是什么？答：铁心:构成变压器的磁路,同时又起着器身的骨架作用。绕组:构成变压器的电路,它是变压器输入和输出电能的电气回路。分接开关:变压器为了调压而在高压绕组引出分接头,分接开关用以切换分接头,从而实现变压器调压。油箱和冷却装置:油箱容纳器身,盛变压器油,兼有散热冷却作用。绝缘套管:变压器绕组引线需借助于绝缘套管与外电路连接，使带电的绕组引线与接地的油箱绝缘。1-6变压器原、副方和额定电压的含义是什么？答：变压器二次额定电压U1N是指规定加到一次侧的电压，二次额定电压U2N是指变压器一次侧加额定电压，二次侧空载时的端电压。dtdNe011dtdNe022dtdNe011dtdNe0222211NeNe2211NUNU11NU1122NUNUmfNEU11144.4mmfNU2244.4第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页1-7有一台D-50/10单相变压器，，试求变压器原、副线圈的额定电流？解：一次绕组的额定电流二次绕组的额定电流1-8有一台SSP-125000/220三相电力变压器，YN，d接线，，求①变压器额定电压和额定电流；②变压器原、副线圈的额定电流和额定电流。解：①.一、二次侧额定电压一次侧额定电流（线电流）二次侧额定电流（线电流）②②由于YN，d接线一次绕组的额定电压U1Nф=一次绕组的额定电流二次绕组的额定电压二次绕组的额定电流I2Nф=第二章单相变压器运行原理及特性2-1为什么要把变压器的磁通分成主磁通和漏磁通？它们之间有哪些主要区别？并指出空载和负载时激励各磁通的磁动势？答：由于磁通所经路径不同，把磁通分成主磁通和漏磁通，便于分别考虑它们各自的特性，从而把非线性问题和线性问题分别予以处理区别：1.在路径上，主磁通经过铁心磁路闭合，而漏磁通经过非铁磁性物质磁路闭合。2．在数量上，主磁通约占总磁通的99%以上，而漏磁通却不足1%。3．在性质上，主磁通磁路饱和，φ0与I0呈非线性关系，而漏磁通磁路不饱和，φ1σ与I1呈线性关系。4．在作用上，主磁通在二次绕组感应电动势，接上负载就有电能输出，起传递能量的媒介作用，而漏磁通仅在本绕组感应电动势，只起了漏抗压降的作用。VUUkVASNNN230/10500/,5021AUSINNN76.4105001050311AUSINNN39.2172301050322kVUUNN5.10/220/21kVUkVUNN5.10,22021AUSINNN04.3282203125000311AUSINNN22.68732303125000322kVUN02.127322031AIINN04.32811kVUUNN5.1022AIN26.3968322.687332第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6...
