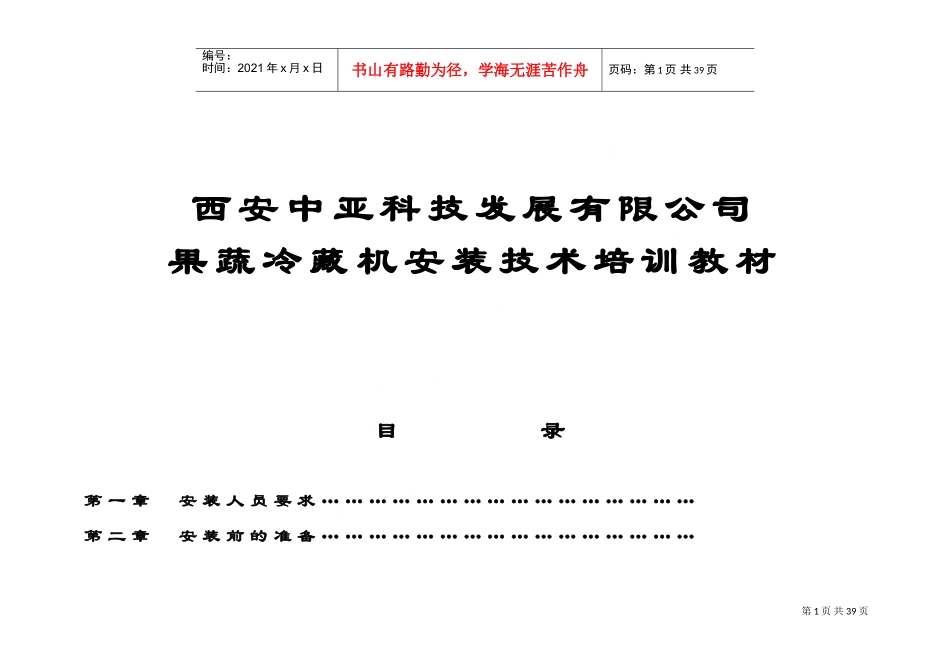

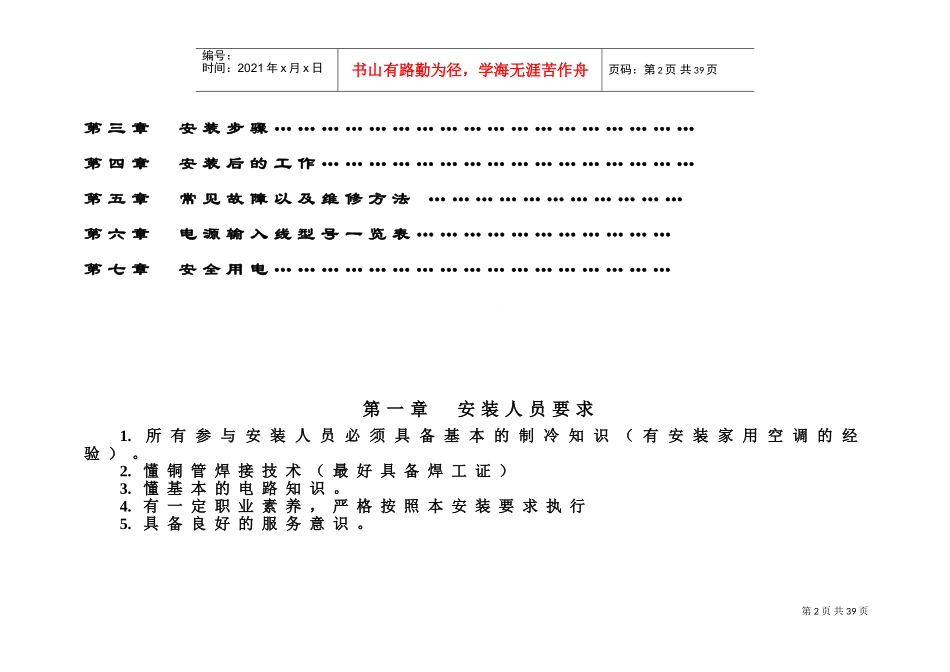

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页西安中亚科技发展有限公司果蔬冷藏机安装技术培训教材目录第一章安装人员要求…………………………………………第二章安装前的准备…………………………………………第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页第三章安装步骤………………………………………………第四章安装后的工作…………………………………………第五章常见故障以及维修方法……………………………第六章电源输入线型号一览表……………………………第七章安全用电……………………………………………第一章安装人员要求1.所有参与安装人员必须具备基本的制冷知识（有安装家用空调的经验）。2.懂铜管焊接技术（最好具备焊工证）3.懂基本的电路知识。4.有一定职业素养，严格按照本安装要求执行5.具备良好的服务意识。第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页第二章安装前的准备一、安装所需工具1、一字、十字头螺丝刀；2、卷尺、水平仪；3、内六角扳手、活动扳手、力矩扳手；4、冲击钻、锤子、电锤或水钻、钻头（应与安装机型匹配）；5、切管器、喇叭口扩管器、铰刀；6、电笔、温度计、压力表、钳子、钳型万用表。二、检查设备第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页安装前机器、电气的检查1、对机组包装箱检查，包装箱是否完整，配管型号与机组型号是否一致；2、拆箱检查，内装空调器品牌、型号与包装箱是否一致；检查机组是否完好；3、检查机器上铭牌所示数据及认证编号等是否已清楚标明；4、依照装箱单，检查所有随机安装附件及随机文件（使用说明书、安装说明书、用户服务指南）是否齐全，并同时检查文件的一致性；6、检查用户电源电压是否正常；7、机组电源应用专用分支电路，并保证整个供电部分的容量大于机组最大额定电流；8、安装前应先对机组进行检查，这样可以将机组的故障排除在安装之前，检查如下：（2）库内机的检查：库内机的检查：a检查库内机组外壳和风轮等有无损坏、破裂；第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页b通电运行，检查风机是否正常，运行时是否有噪音等。②室外机的检查：a检查室外机金属壳体有无划伤、生锈、碰凹，风叶有无损坏；b检查室外机阀门：二通阀的螺纹锥形口有无滑牙，并对机组的所有锥形口涂上冷冻油，增强密封能力；c室外机已充入R22，打开螺帽时有气体排出，可认为无泄漏；三、安装位置的选择1、根据用户提供的设备工作环境状况，综合考虑下列因素决定设备的安装位置：附图第6页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页1）选择坚固不易受到震动且足以承受机组重量的地方；2）机组应远离各类电器、热源2米以上的地方；3）儿童不易触及的地方；4）尽量缩短室内机与室外机连接的长度，配管距离最长不能超过15米，高度差应不超过5米，管道弯曲数不能超过10个；5）电源容量应足够，接地可靠；6）库内机应选择可将冷风均匀送到库内各个角落的地方；7）内外机周围应保留足够的空间，以利于空气流动；8）室外机选择不易受到雨淋或阳光直接照射及通风良好的地方；9）便于机组维护、检修的地方；10）室内机应该尽量安装在库内的高位置（距离墙体应该有一定的距离，便于回风）第7页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共39页四、机组安装用的附件1、连接管用于连接机组室内室外机的管道，应采用具有一定强度和韧性的优质铜管，且经过退火处理。为保证空调器的正常使用，铜管内应确保干燥清洁，且保证没有泄漏。连接管在出厂时一般都应在两端有封帽封住，以免湿气和异物进入管内。当安装时需现场使用就应在确认好后，在管两端用干净白布包扎后，再进入安装现场。2、连接件铜管和室内机、室外机的连接，一般常用锻制铜螺母3、配管保温护套连接管隔热保温很重要，一般是套在连接管上配套供应的；如无配套供应，则需要按技术...
