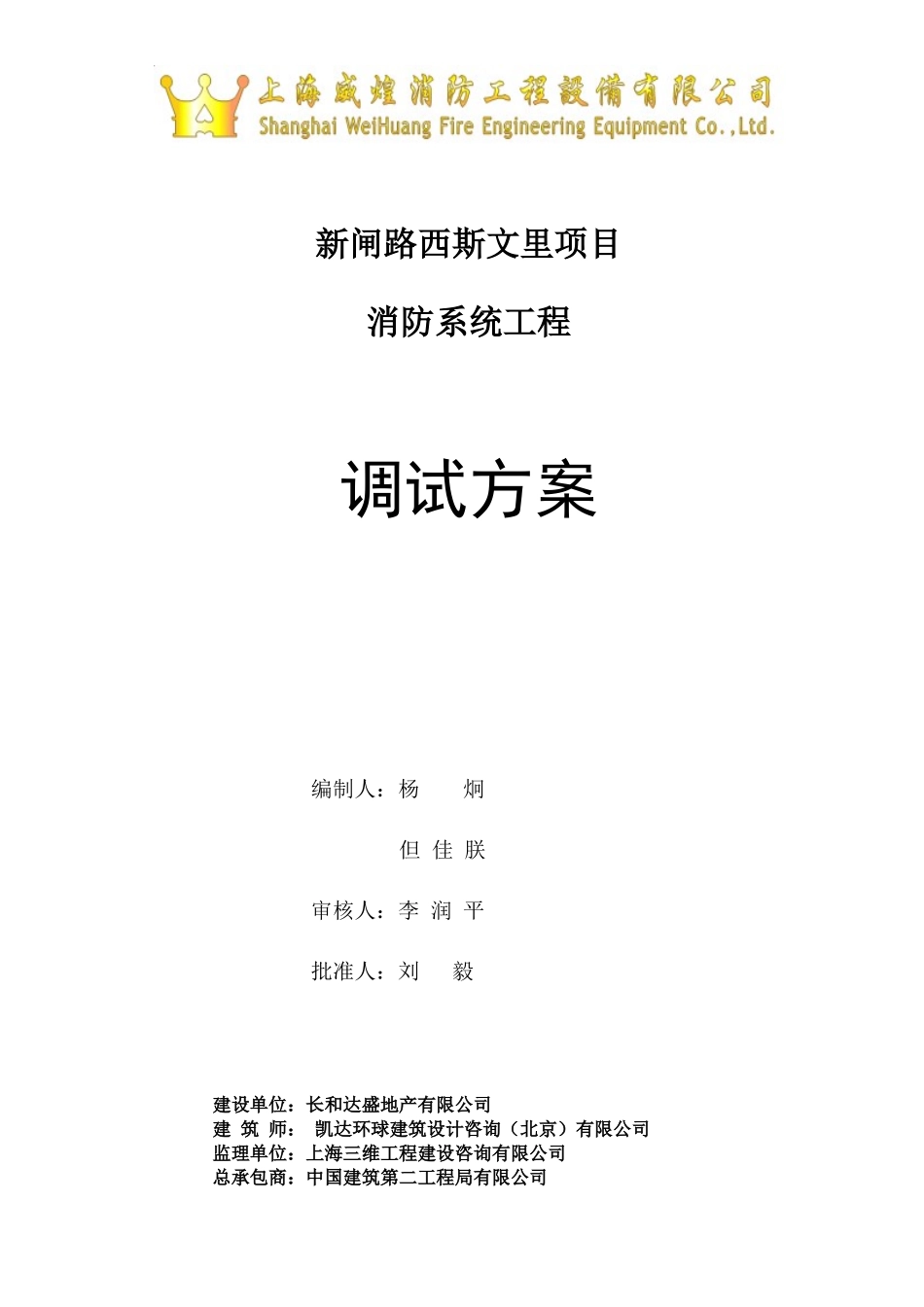

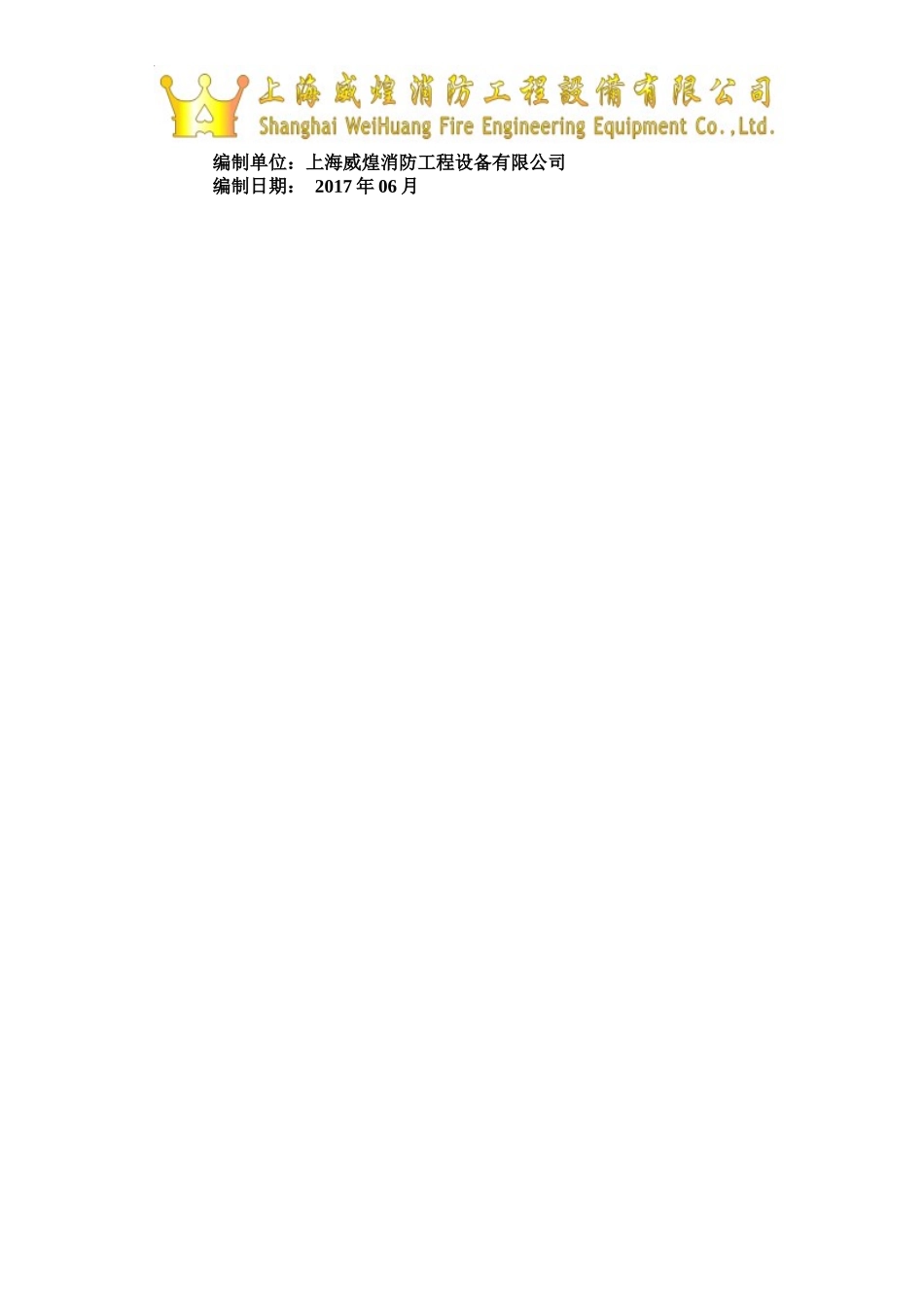

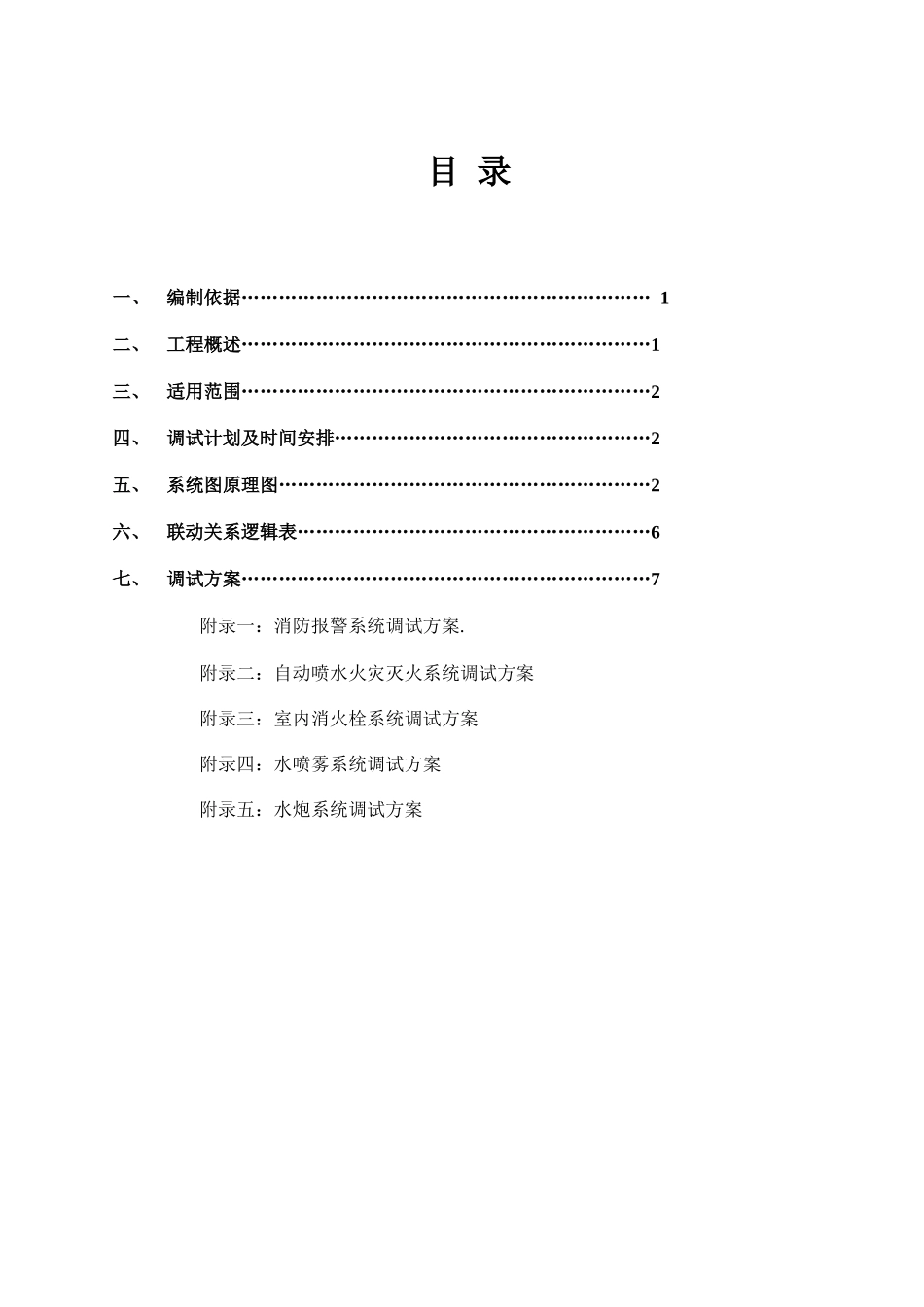

新闸路西斯文里项目消防系统工程调试方案编制人：杨炯但佳朕审核人：李润平批准人：刘毅建设单位：长和达盛地产有限公司建筑师：凯达环球建筑设计咨询（北京）有限公司监理单位：上海三维工程建设咨询有限公司总承包商：中国建筑第二工程局有限公司编制单位：上海威煌消防工程设备有限公司编制日期：2017年06月目录一、编制依据…………………………………………………………1二、工程概述…………………………………………………………1三、适用范围…………………………………………………………2四、调试计划及时间安排……………………………………………2五、系统图原理图……………………………………………………2六、联动关系逻辑表…………………………………………………6七、调试方案…………………………………………………………7附录一：消防报警系统调试方案.附录二：自动喷水火灾灭火系统调试方案附录三：室内消火栓系统调试方案附录四：水喷雾系统调试方案附录五：水炮系统调试方案调试方案一、编制依据高层民用建筑设计防火规范（GB50045-95）(2005年版)建筑设计防火规范（GB50016-2006）火灾自动报警系统设计规范（GB50116-98）自动喷水灭火系统设计规范（GB50084-2001）(2005年版)民用建筑水灭火系统设计规程（DGJ08-94-2007）自动喷水灭火系统施工及验收规范（GB50261-2005）火灾自动报警系统施工及验收规范（GB50166－2007）建筑消防设施检测技术规程（GA503－2004）建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）气体灭火系统设计规范（GB50370-2005）消防控制室通用技术要求(GB20506-2010)本项目合同文件要求及上海市消防局检测/调试要求二、工程概述：1)工程现场位于上海市静安区新闸路632号西斯文里项目。2)本工程拟建一栋24层甲级办公楼及两栋商业餐饮楼，地上24层，地下3层其中地下一层，二层主要为商业以及餐饮，地下三层，地下二层局部，地下二夹层，为地下停车库（战时为人防）。地上总建筑面积为58，112平方米，地下总建筑面积为22，950平方米.。建筑性质为办公，商业建筑。3)消防系统包括：室内消火栓系统、自动喷水灭火系统、火灾自动报警系统、防火卷帘门、防排烟系统和消防应急照明及疏散、消防电梯以及建筑灭火器配置等。三、适用范围上述消防工程验收范围。四、调试计划及进度安排1、调试计划及进度安排另外提供。五、系统原理图六、联动控制系统逻辑关系图火灾报警联动控制系统逻辑关系图任一层探测器一点报警，联动下列设备开启所管辖区域的加压风阀开启所管辖区域的加压风机开启所管辖区域的排烟阀开启所管辖区域的排烟风机开启所管辖区域的电动窗任一层手动报警按钮或另一探测器两点报警联动下列设备所有电梯迫降到首层,消防梯门打开切断本层或本区域非消防电源二层及以上：本层及上下层广播开启；首层及地库：上层、本层及地库各层广播开启警铃和声光报警与广播系统联动方式相同释放所有门禁系统，自动开启房间门开启地下室车闸控制系统本防火分区防火卷帘门关闭本防火分区应急照明开启七、调试方案附录一：消防报警系统调试方案.附录二：自动喷水火灾灭火系统调试方案附录三：室内消火栓系统调试方案附录四：水喷雾系统调试方案附录五：水炮系统调试方案附录一消防报警系统调试方案一、系统组成1、本项目为高层办公楼，本系统采用控制中心型智能消防报警系统具有火灾报警、联动控制、紧急广播等功能。系统包括手动报警按钮、感烟/感温探测器、警铃/声光报警器，水流指示器和楼层显示器、火警信号灯等报警装置，系统同时监视消火栓按钮、报警阀、压力开关、水流指示器、信号阀、排烟风机、正压风机、补风机、排烟阀、正压风阀、补风阀、电梯、卷帘门等的动作信号。2、消防控制室设置在地下一层。3、火灾自动报警系统所有接入的探测器、功能模块、手报带有故障隔离功能，有效减少局部线路故障对整个系统的影响。4、消防控制室内有下列设备：消防系统主机（工作站）、火灾视频显示屏、火灾自动报警系统总控制屏、消防联动控制盘、消防专用电话主机、火灾紧急广播主机、应急电源配电盘、打印机、火灾报警控制器、火灾图形显示终...
