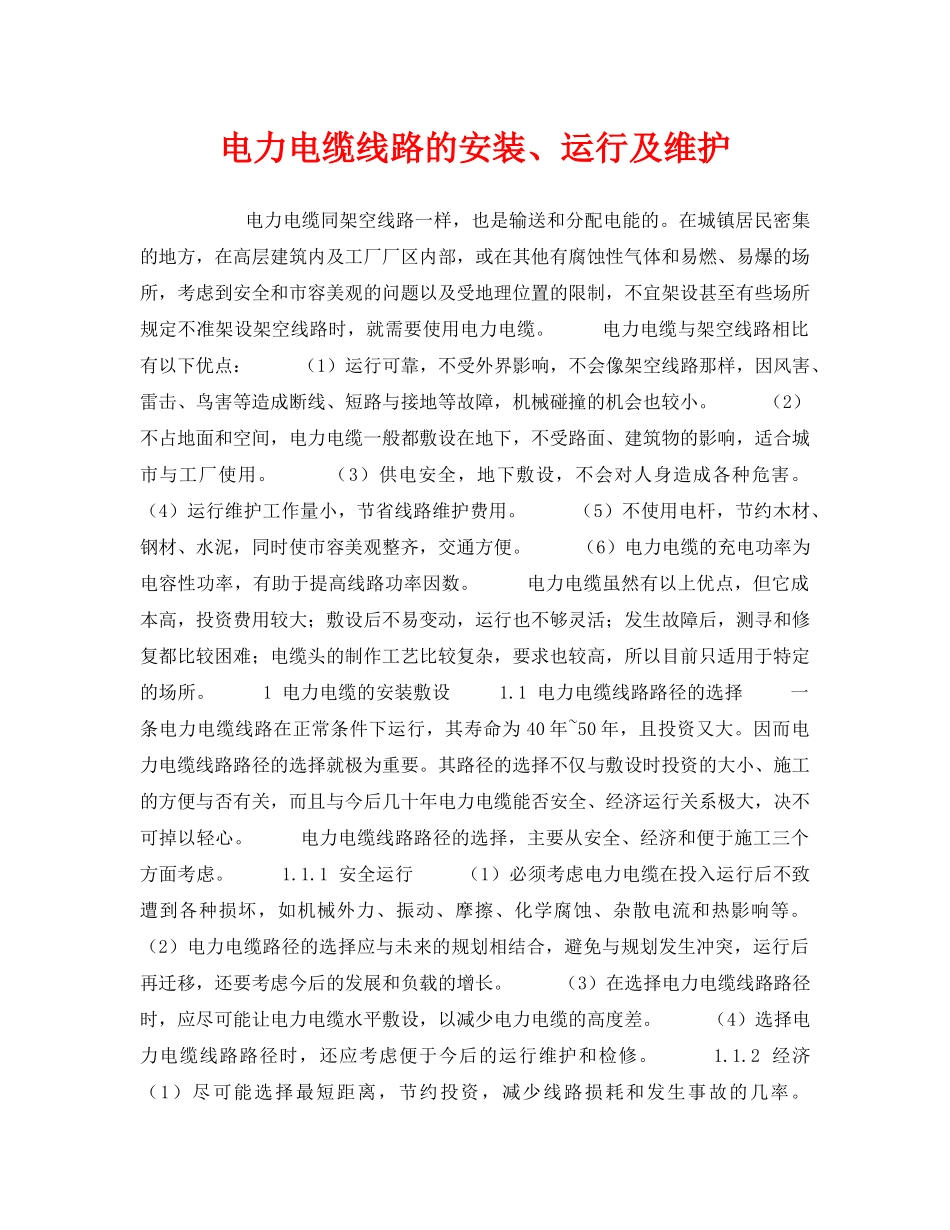

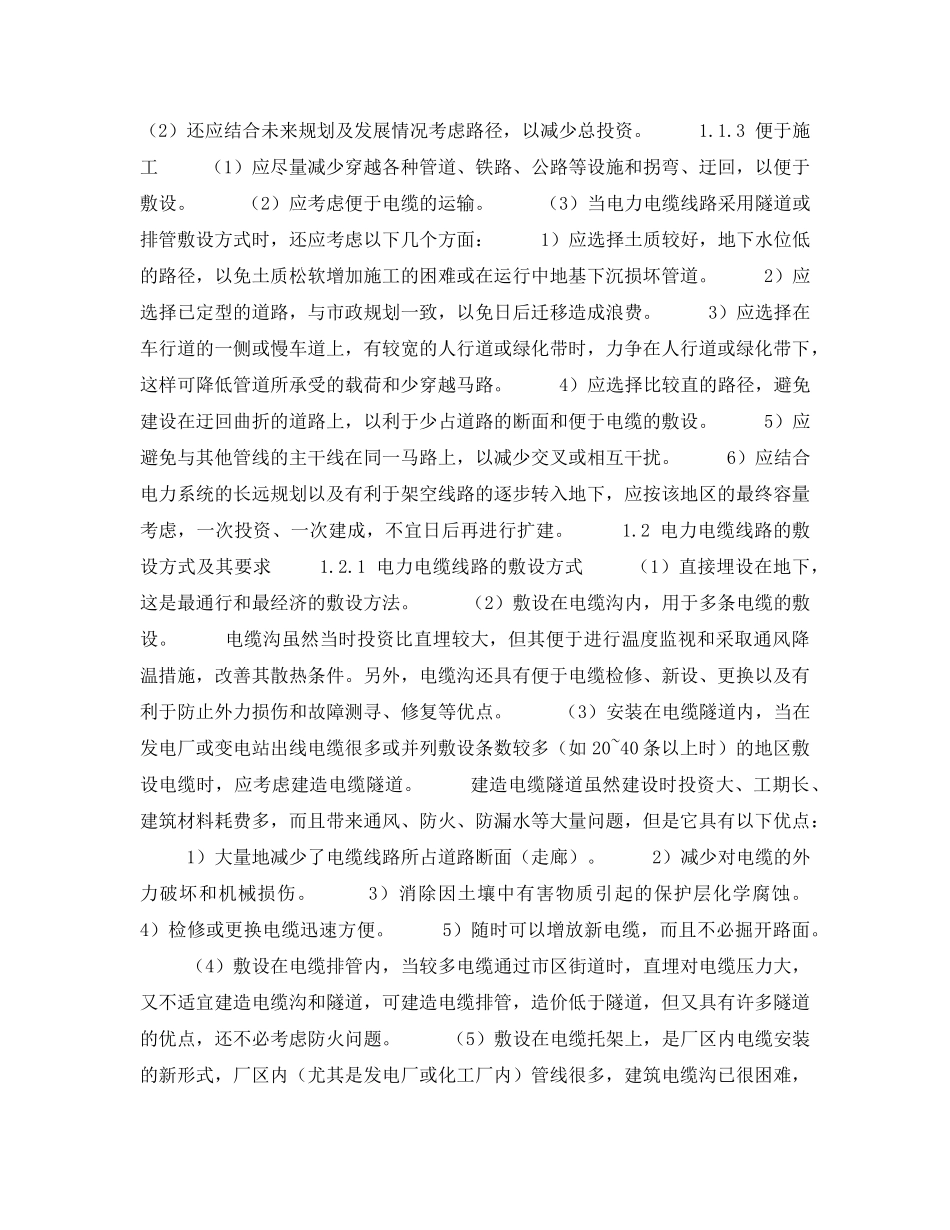

电力电缆线路的安装、运行及维护电力电缆同架空线路一样，也是输送和分配电能的。在城镇居民密集的地方，在高层建筑内及工厂厂区内部，或在其他有腐蚀性气体和易燃、易爆的场所，考虑到安全和市容美观的问题以及受地理位置的限制，不宜架设甚至有些场所规定不准架设架空线路时，就需要使用电力电缆。电力电缆与架空线路相比有以下优点：（1）运行可靠，不受外界影响，不会像架空线路那样，因风害、雷击、鸟害等造成断线、短路与接地等故障，机械碰撞的机会也较小。（2）不占地面和空间，电力电缆一般都敷设在地下，不受路面、建筑物的影响，适合城市与工厂使用。（3）供电安全，地下敷设，不会对人身造成各种危害。（4）运行维护工作量小，节省线路维护费用。（5）不使用电杆，节约木材、钢材、水泥，同时使市容美观整齐，交通方便。（6）电力电缆的充电功率为电容性功率，有助于提高线路功率因数。电力电缆虽然有以上优点，但它成本高，投资费用较大；敷设后不易变动，运行也不够灵活；发生故障后，测寻和修复都比较困难；电缆头的制作工艺比较复杂，要求也较高，所以目前只适用于特定的场所。1电力电缆的安装敷设1.1电力电缆线路路径的选择一条电力电缆线路在正常条件下运行，其寿命为40年~50年，且投资又大。因而电力电缆线路路径的选择就极为重要。其路径的选择不仅与敷设时投资的大小、施工的方便与否有关，而且与今后几十年电力电缆能否安全、经济运行关系极大，决不可掉以轻心。电力电缆线路路径的选择，主要从安全、经济和便于施工三个方面考虑。1.1.1安全运行（1）必须考虑电力电缆在投入运行后不致遭到各种损坏，如机械外力、振动、摩擦、化学腐蚀、杂散电流和热影响等。（2）电力电缆路径的选择应与未来的规划相结合，避免与规划发生冲突，运行后再迁移，还要考虑今后的发展和负载的增长。（3）在选择电力电缆线路路径时，应尽可能让电力电缆水平敷设，以减少电力电缆的高度差。（4）选择电力电缆线路路径时，还应考虑便于今后的运行维护和检修。1.1.2经济（1）尽可能选择最短距离，节约投资，减少线路损耗和发生事故的几率。（2）还应结合未来规划及发展情况考虑路径，以减少总投资。1.1.3便于施工（1）应尽量减少穿越各种管道、铁路、公路等设施和拐弯、迂回，以便于敷设。（2）应考虑便于电缆的运输。（3）当电力电缆线路采用隧道或排管敷设方式时，还应考虑以下几个方面：1）应选择土质较好，地下水位低的路径，以免土质松软增加施工的困难或在运行中地基下沉损坏管道。2）应选择已定型的道路，与市政规划一致，以免日后迁移造成浪费。3）应选择在车行道的一侧或慢车道上，有较宽的人行道或绿化带时，力争在人行道或绿化带下，这样可降低管道所承受的载荷和少穿越马路。4）应选择比较直的路径，避免建设在迂回曲折的道路上，以利于少占道路的断面和便于电缆的敷设。5）应避免与其他管线的主干线在同一马路上，以减少交叉或相互干扰。6）应结合电力系统的长远规划以及有利于架空线路的逐步转入地下，应按该地区的最终容量考虑，一次投资、一次建成，不宜日后再进行扩建。1.2电力电缆线路的敷设方式及其要求1.2.1电力电缆线路的敷设方式（1）直接埋设在地下，这是最通行和最经济的敷设方法。（2）敷设在电缆沟内，用于多条电缆的敷设。电缆沟虽然当时投资比直埋较大，但其便于进行温度监视和采取通风降温措施，改善其散热条件。另外，电缆沟还具有便于电缆检修、新设、更换以及有利于防止外力损伤和故障测寻、修复等优点。（3）安装在电缆隧道内，当在发电厂或变电站出线电缆很多或并列敷设条数较多（如20~40条以上时）的地区敷设电缆时，应考虑建造电缆隧道。建造电缆隧道虽然建设时投资大、工期长、建筑材料耗费多，而且带来通风、防火、防漏水等大量问题，但是它具有以下优点：1）大量地减少了电缆线路所占道路断面（走廊）。2）减少对电缆的外力破坏和机械损伤。3）消除因土壤中有害物质引起的保护层化学腐蚀。4）检修或更换电缆迅速方便。5）随时可以增放新电缆，而且不必掘开路面。（4）敷设在电缆排管内，当较多电缆通过市区街道时，直埋对电缆压力大，又不适...
