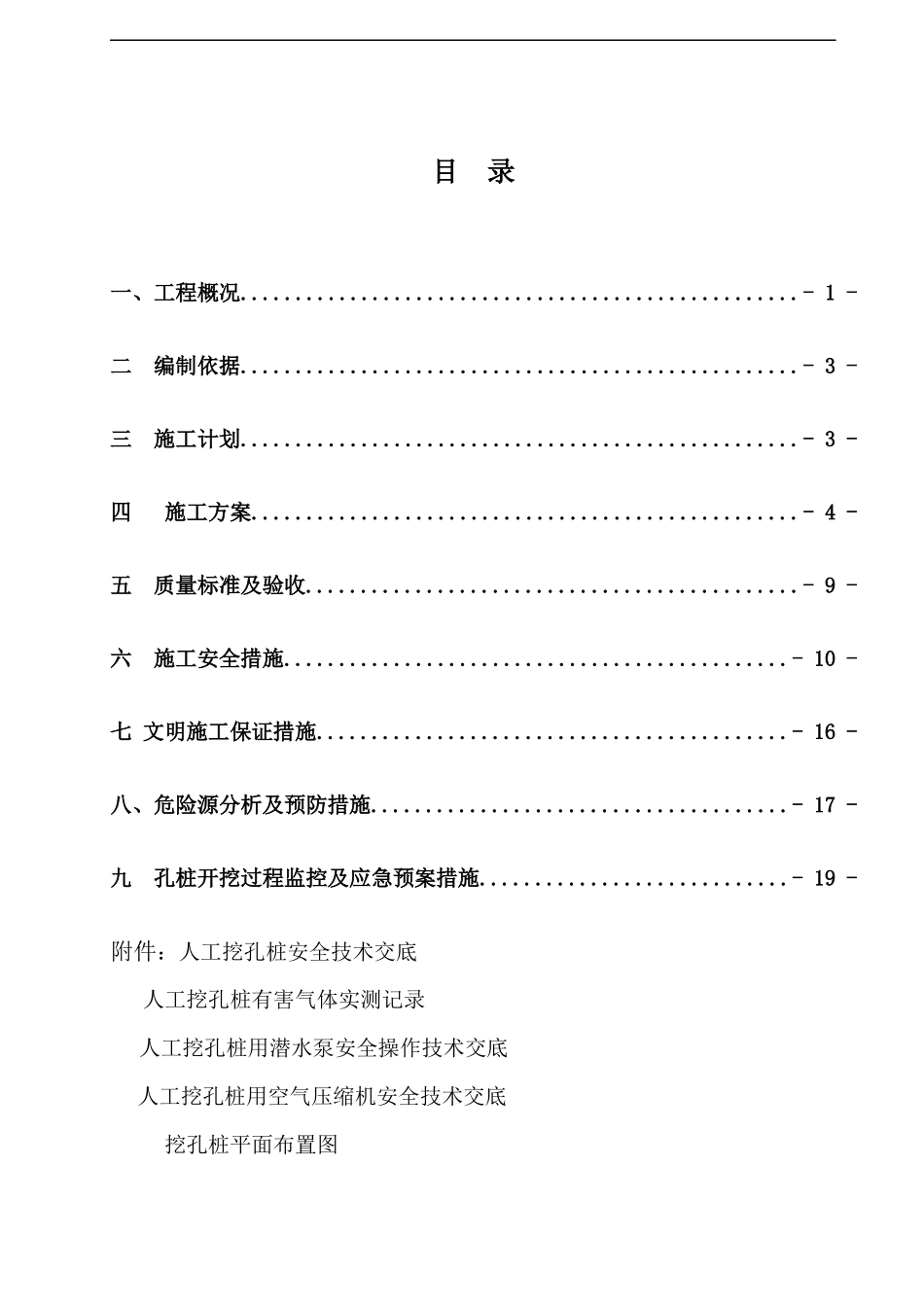

目录一、工程概况...................................................-1-二编制依据...................................................-3-三施工计划...................................................-3-四施工方案..................................................-4-五质量标准及验收.............................................-9-六施工安全措施..............................................-10-七文明施工保证措施...........................................-16-八、危险源分析及预防措施......................................-17-九孔桩开挖过程监控及应急预案措施............................-19-附件：人工挖孔桩安全技术交底人工挖孔桩有害气体实测记录人工挖孔桩用潜水泵安全操作技术交底人工挖孔桩用空气压缩机安全技术交底挖孔桩平面布置图施工总平面布置图桩长建议一览表（设计院提供）2第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页柳州市温馨花园22#楼工程人工挖孔桩施工方案一、工程概况1.1工程简介柳州市温馨花园22#-25#、30#-32#、34#楼工程位于柳州市城中区学院路以东桂柳路以北,原为柳州市驾考中心。工程主要由7栋住宅楼组成，其中22#采用人工挖孔桩基础，建筑面积12989.68m2，为框架剪力墙结构，地下二层、地上26层。依据设计图纸，采用人工挖孔灌注桩的基础，孔深根据柳州市建筑设计科学研究院温馨花园22#楼桩基础平面定位图由地下室承台底起计约7.0～28.0m（超过30m采用机械冲孔桩）,桩端支承于中-微风化白云岩层,要求桩端嵌入该层且进入持力层深度不小于0.50m。1.2场地工程地质特征根据勘察显示，场地地基土分4层，分别为第层杂填土（层厚0.50～2.00m）；第层坚硬～硬塑状粉质粘土（层厚16.30～29.5m，顶面标高114.51～122.56）；第层强风化白云岩（层厚1.10～2.70m，顶面标高100.06～88.90）；第层中～微风化白云岩（层厚5.00～5.80m，未揭穿，顶面标高86.10～97.26）。1.3场地水文条件本次勘察，在土层钻进过程中未揭露地下水，场地无施工用水，基岩钻进采用干钻，未揭露地下水，施工结束后未测量到地下水位，说明场地地下水埋藏很深。根据区域水文地质资料，场地地下水类型主要为岩溶裂隙水，第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页局部存在上层滞水赋存于上部的耕土及粘性土体中水量小，主要受大气降雨和相邻含水层的补给。上部粘性土透水性弱，为相对隔水层；岩溶水主要赋存于下伏白云岩的溶洞隙及裂隙中，具有一定承压性，水量中等，并与地表水体有一定的水力联系。根据区域水文地质资料地下水位枯水期水位80m，洪水期水位85m，年变化幅度为5.0m.1.4桩设计概况桩身采用混凝土C30，护壁混凝土标号为C30，桩数量为71根，孔径详见下表。桩编号桩尺寸单桩桩身砼承载设计值（允许值）Q（KN）单桩竖向承载力特征值RQ（KN）桩数量直径(mm)桩长(m)入岩(mm)ZH*1000待定≥500748071桩护壁见下图：第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页桩施工按《JGJ94-2008建筑桩基技术规范》施工，桩施工完成后，试桩根数按设计要求及施工规范要求进行检测。桩的检测按《JGJ106-2008建筑桩基检测技术规范》进行。该工程±0.000标高相当于绝对标高116.10m（黄海高程），承台面标高为108.70m，电梯楼梯间承台面标高为107.70m，基坑底地面标高为109.60m左右，孔桩桩深为约7.9～28.9米。1.5施工方案专家论证局部孔桩开挖深度超过16m，根据《危险性较大的分部分项工程安全管第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页理办法》建质[2009]87号第五条及附件二第六（五）条，施工前单独编制专项施工方案,并组织5人以上专家组对方案进行审查论证。二编制依据2.1、地质勘察报告2.2、基础施工图2.3、《建筑地基基础设计规范》GB50007-2011《建筑地基基础工程施工质量验收规范》GB50202-2002《危险性较大的分部分项工程安全管理办法》建质[2009...
