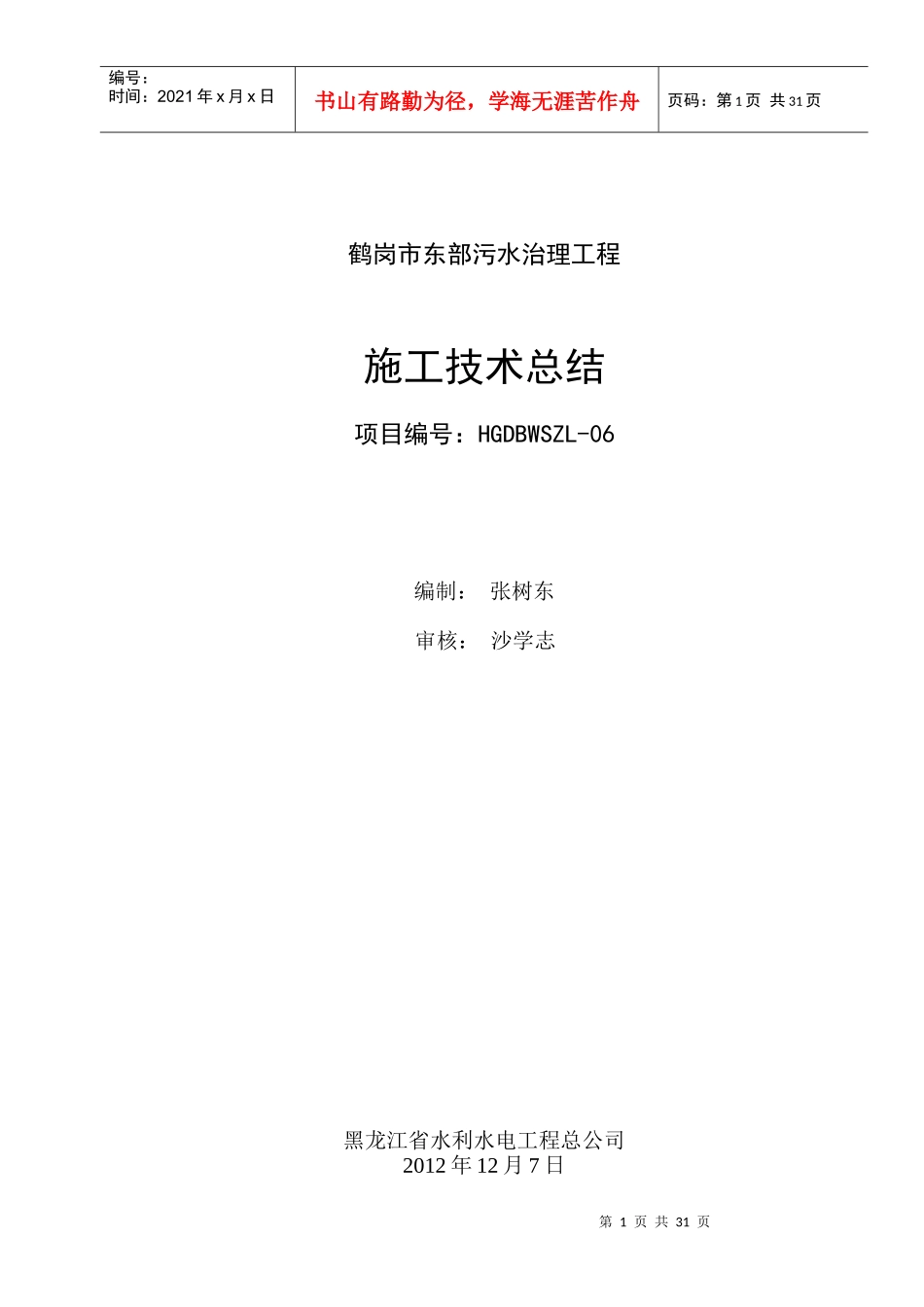

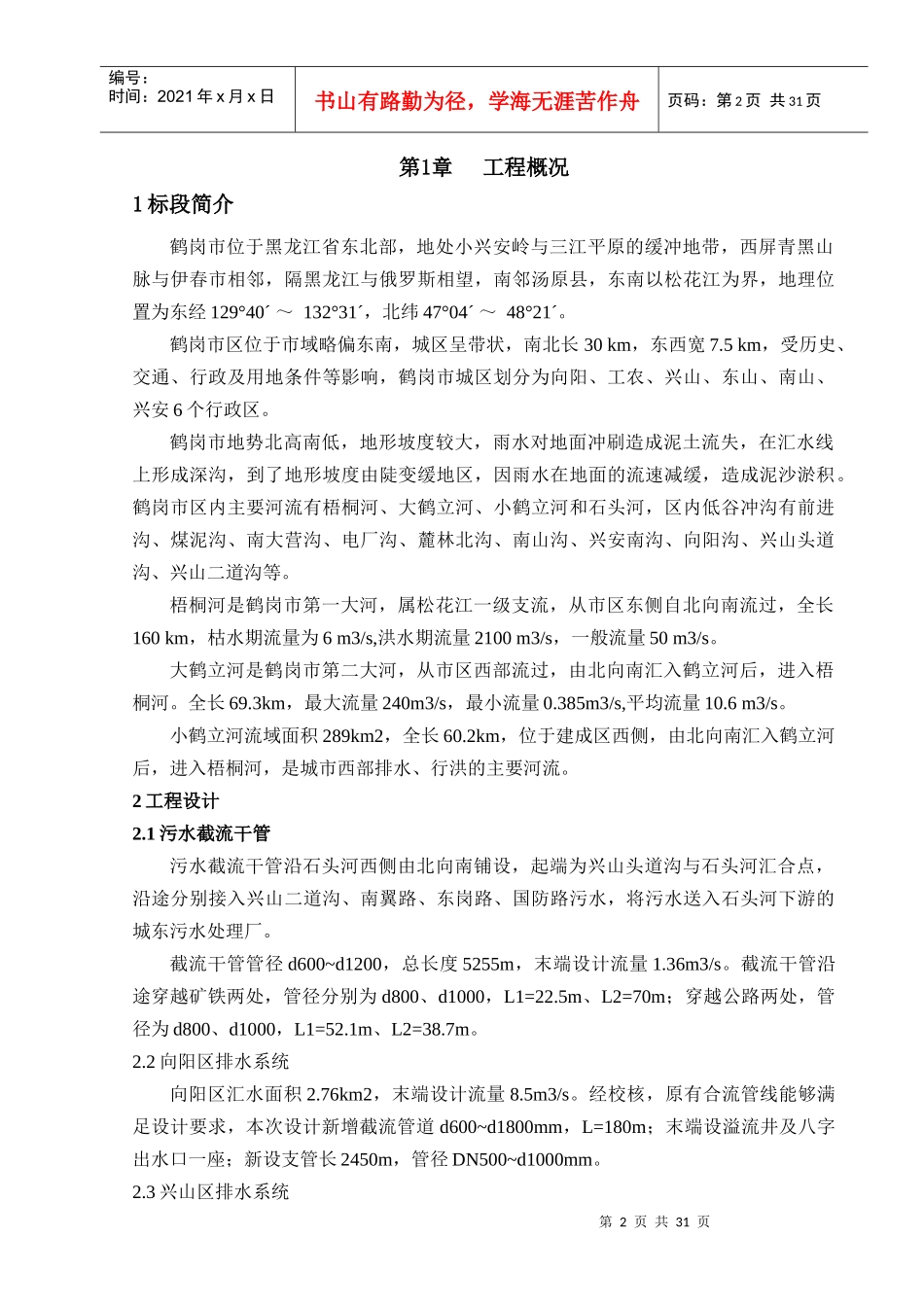

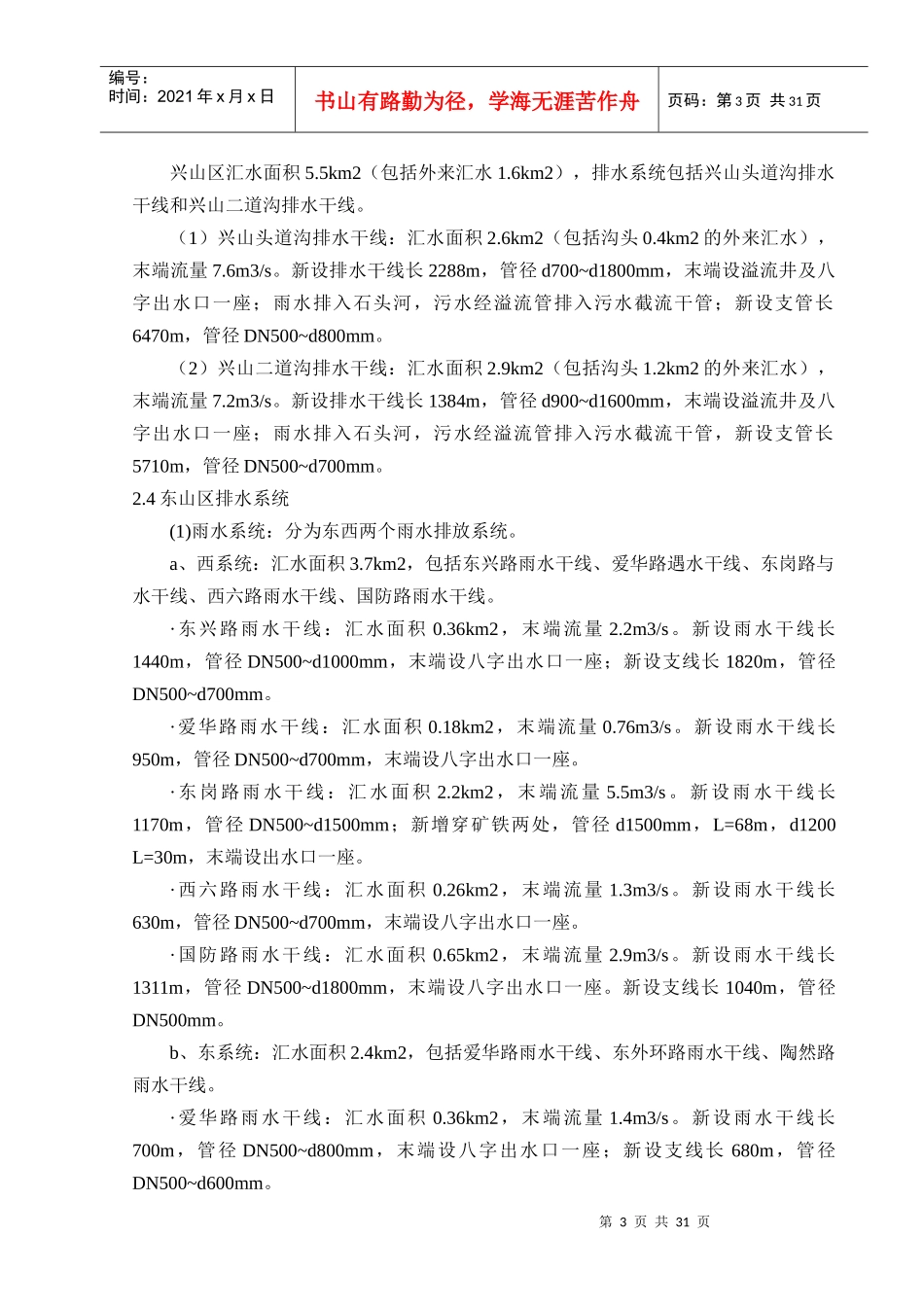

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页鹤岗市东部污水治理工程施工技术总结项目编号：HGDBWSZL-06编制：张树东审核：沙学志黑龙江省水利水电工程总公司2012年12月7日第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页第1章工程概况1标段简介鹤岗市位于黑龙江省东北部，地处小兴安岭与三江平原的缓冲地带，西屏青黑山脉与伊春市相邻，隔黑龙江与俄罗斯相望，南邻汤原县，东南以松花江为界，地理位置为东经129°40´～132°31´，北纬47°04´～48°21´。鹤岗市区位于市域略偏东南，城区呈带状，南北长30km，东西宽7.5km，受历史、交通、行政及用地条件等影响，鹤岗市城区划分为向阳、工农、兴山、东山、南山、兴安6个行政区。鹤岗市地势北高南低，地形坡度较大，雨水对地面冲刷造成泥土流失，在汇水线上形成深沟，到了地形坡度由陡变缓地区，因雨水在地面的流速减缓，造成泥沙淤积。鹤岗市区内主要河流有梧桐河、大鹤立河、小鹤立河和石头河，区内低谷冲沟有前进沟、煤泥沟、南大营沟、电厂沟、麓林北沟、南山沟、兴安南沟、向阳沟、兴山头道沟、兴山二道沟等。梧桐河是鹤岗市第一大河，属松花江一级支流，从市区东侧自北向南流过，全长160km，枯水期流量为6m3/s,洪水期流量2100m3/s，一般流量50m3/s。大鹤立河是鹤岗市第二大河，从市区西部流过，由北向南汇入鹤立河后，进入梧桐河。全长69.3km，最大流量240m3/s，最小流量0.385m3/s,平均流量10.6m3/s。小鹤立河流域面积289km2，全长60.2km，位于建成区西侧，由北向南汇入鹤立河后，进入梧桐河，是城市西部排水、行洪的主要河流。2工程设计2.1污水截流干管污水截流干管沿石头河西侧由北向南铺设，起端为兴山头道沟与石头河汇合点，沿途分别接入兴山二道沟、南翼路、东岗路、国防路污水，将污水送入石头河下游的城东污水处理厂。截流干管管径d600~d1200，总长度5255m，末端设计流量1.36m3/s。截流干管沿途穿越矿铁两处，管径分别为d800、d1000，L1=22.5m、L2=70m；穿越公路两处，管径为d800、d1000，L1=52.1m、L2=38.7m。2.2向阳区排水系统向阳区汇水面积2.76km2，末端设计流量8.5m3/s。经校核，原有合流管线能够满足设计要求，本次设计新增截流管道d600~d1800mm，L=180m；末端设溢流井及八字出水口一座；新设支管长2450m，管径DN500~d1000mm。2.3兴山区排水系统第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页兴山区汇水面积5.5km2（包括外来汇水1.6km2），排水系统包括兴山头道沟排水干线和兴山二道沟排水干线。（1）兴山头道沟排水干线：汇水面积2.6km2（包括沟头0.4km2的外来汇水），末端流量7.6m3/s。新设排水干线长2288m，管径d700~d1800mm，末端设溢流井及八字出水口一座；雨水排入石头河，污水经溢流管排入污水截流干管；新设支管长6470m，管径DN500~d800mm。（2）兴山二道沟排水干线：汇水面积2.9km2（包括沟头1.2km2的外来汇水），末端流量7.2m3/s。新设排水干线长1384m，管径d900~d1600mm，末端设溢流井及八字出水口一座；雨水排入石头河，污水经溢流管排入污水截流干管，新设支管长5710m，管径DN500~d700mm。2.4东山区排水系统(1)雨水系统：分为东西两个雨水排放系统。a、西系统：汇水面积3.7km2，包括东兴路雨水干线、爱华路遇水干线、东岗路与水干线、西六路雨水干线、国防路雨水干线。·东兴路雨水干线：汇水面积0.36km2，末端流量2.2m3/s。新设雨水干线长1440m，管径DN500~d1000mm，末端设八字出水口一座；新设支线长1820m，管径DN500~d700mm。·爱华路雨水干线：汇水面积0.18km2，末端流量0.76m3/s。新设雨水干线长950m，管径DN500~d700mm，末端设八字出水口一座。·东岗路雨水干线：汇水面积2.2km2，末端流量5.5m3/s。新设雨水干线长1170m，管径DN500~d1500mm；新增穿矿铁两处，管径d1500mm，L=68m，d1200L=30m，末端设出水口一座。·西六路雨水干线：汇水面积0.26km2，末端流量1.3m3/s。新设雨水干线长630m，管径DN500~d700mm，末端设八字出水口一座。·国防路...
