建筑施工手册系列之地基处理与桩基工程 7-2-7 混凝土灌筑桩VIP免费

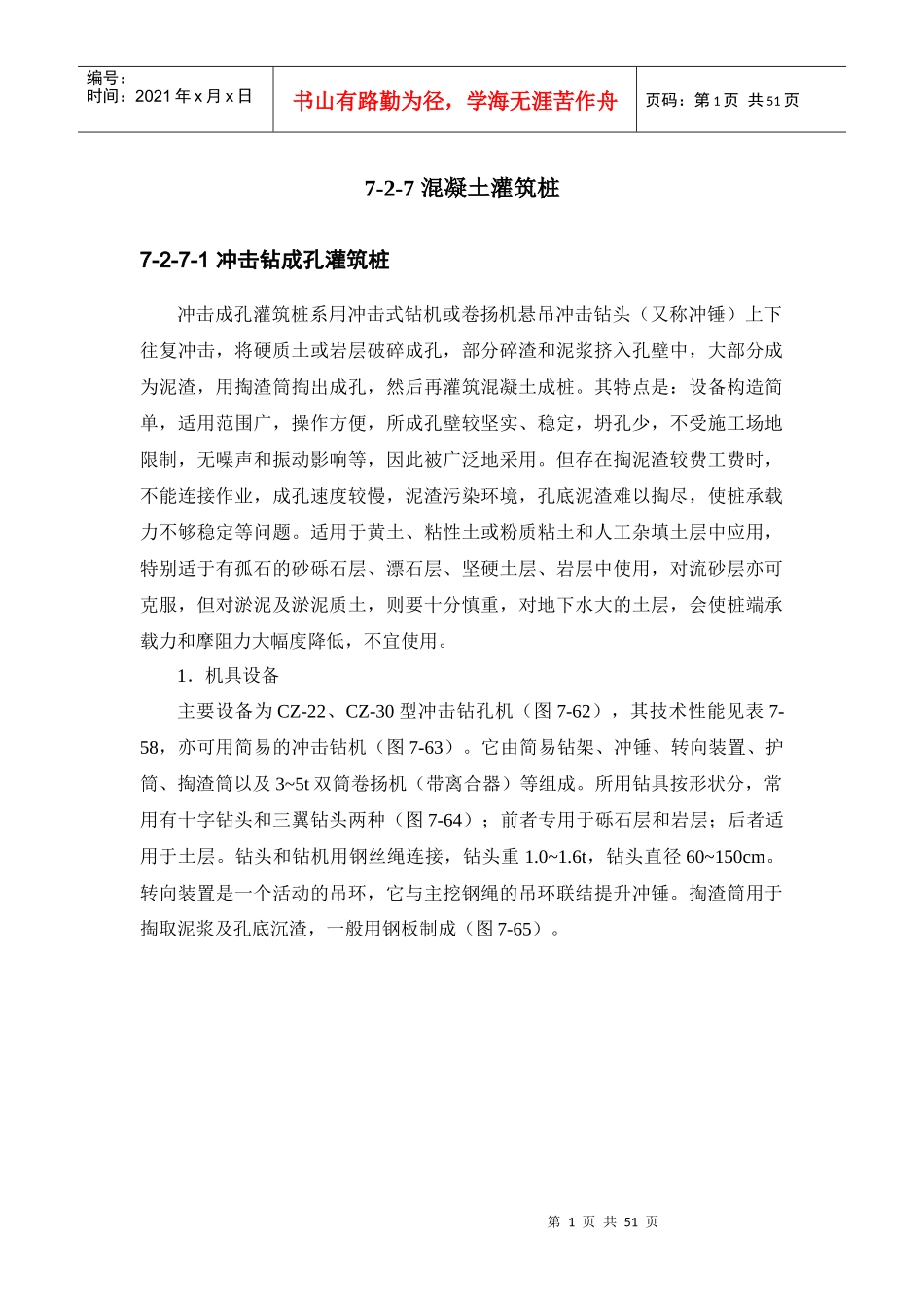

建筑施工手册系列之地基处理与桩基工程 7-2-7 混凝土灌筑桩_第1页
1/51

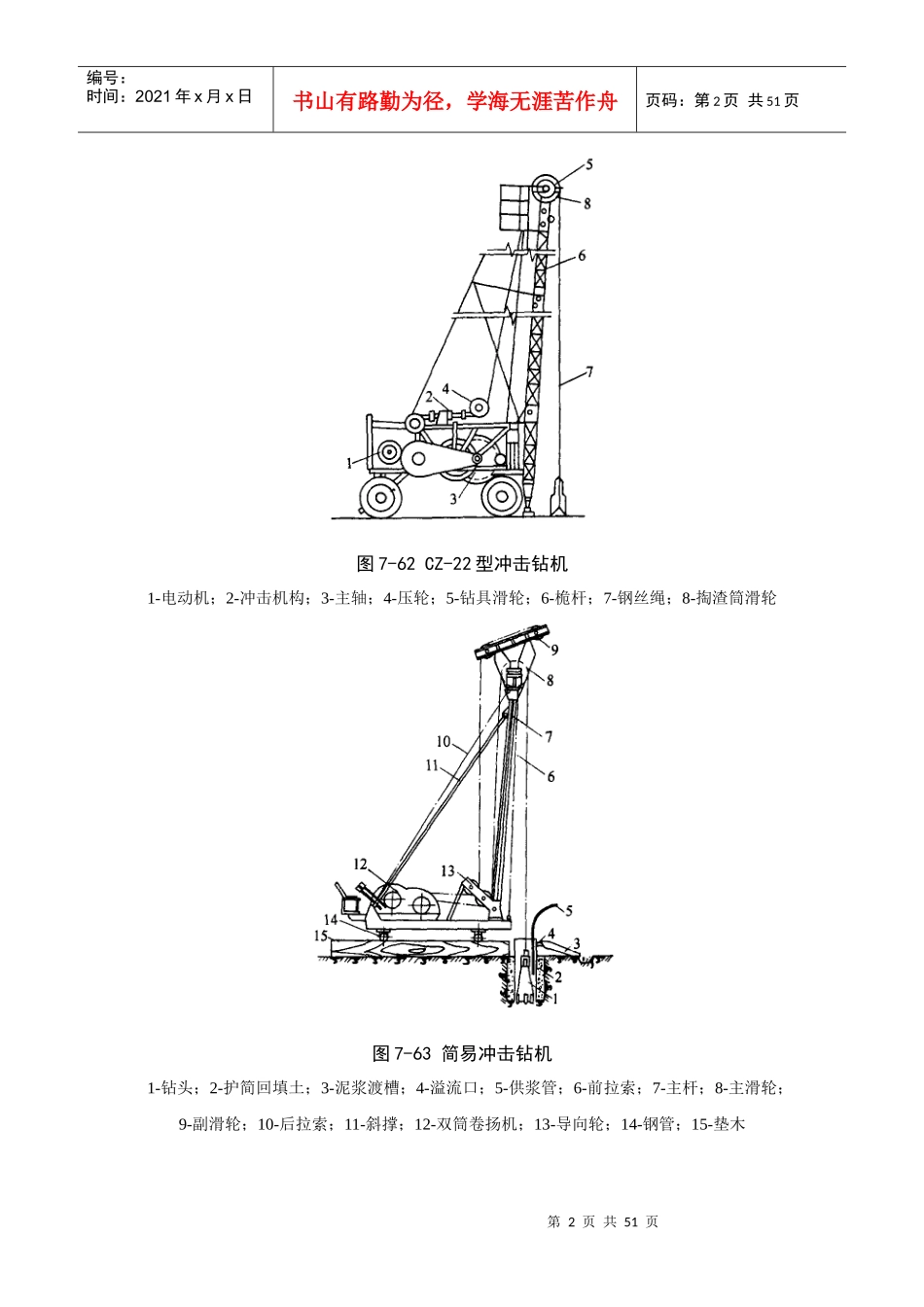

建筑施工手册系列之地基处理与桩基工程 7-2-7 混凝土灌筑桩_第2页
2/51

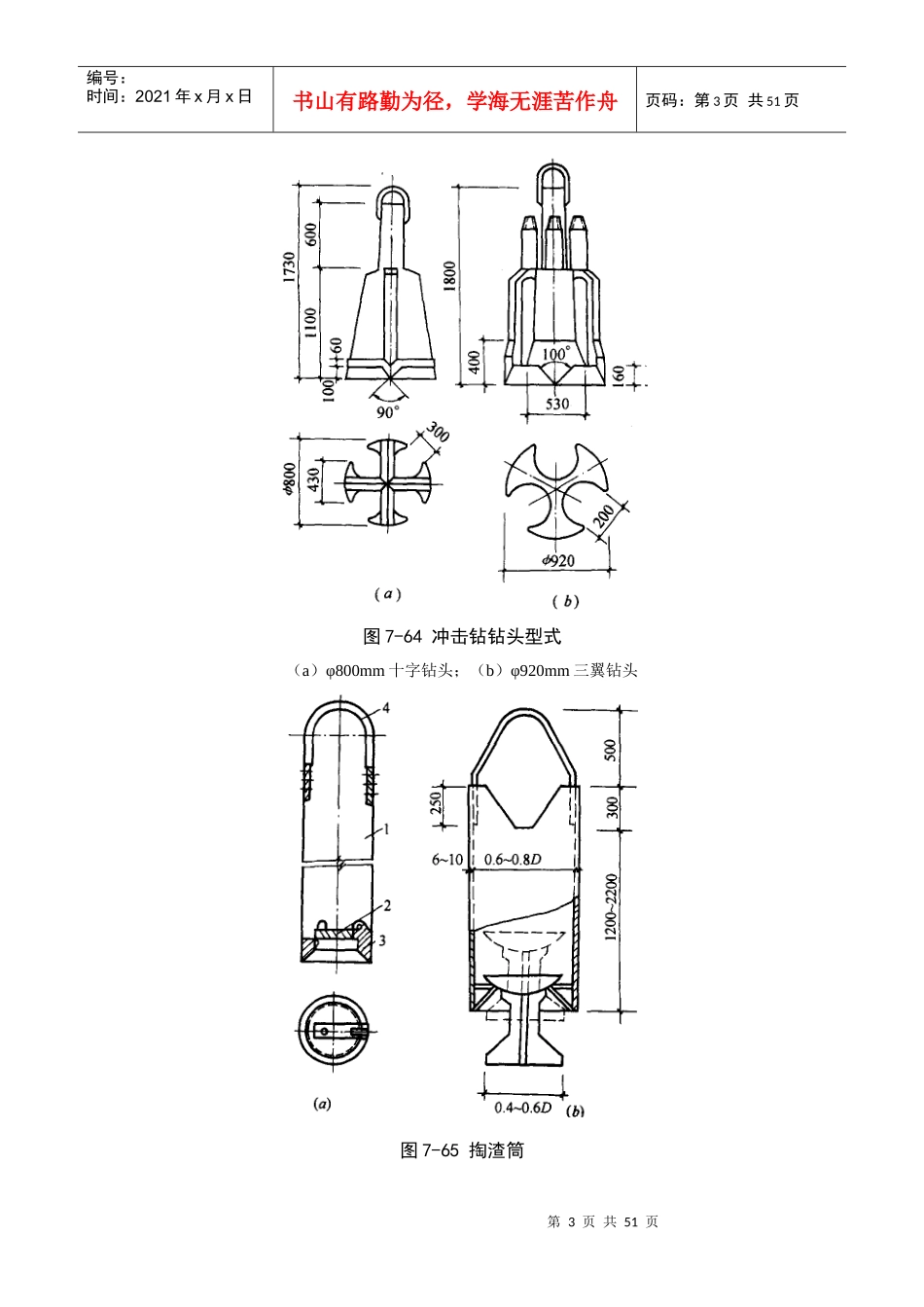

建筑施工手册系列之地基处理与桩基工程 7-2-7 混凝土灌筑桩_第3页
3/51
第1页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共51页7-2-7混凝土灌筑桩7-2-7-1冲击钻成孔灌筑桩冲击成孔灌筑桩系用冲击式钻机或卷扬机悬吊冲击钻头(又称冲锤)上下往复冲击,将硬质土或岩层破碎成孔,部分碎渣和泥浆挤入孔壁中,大部分成为泥渣,用掏渣筒掏出成孔,然后再灌筑混凝土成桩。其特点是:设备构造简单,适用范围广,操作方便,所成孔壁较坚实、稳定,坍孔少,不受施工场地限制,无噪声和振动影响等,因此被广泛地采用。但存在掏泥渣较费工费时,不能连接作业,成孔速度较慢,泥渣污染环境,孔底泥渣难以掏尽,使桩承载力不够稳定等问题。适用于黄土、粘性土或粉质粘土和人工杂填土层中应用,特别适于有孤石的砂砾石层、漂石层、坚硬土层、岩层中使用,对流砂层亦可克服,但对淤泥及淤泥质土,则要十分慎重,对地下水大的土层,会使桩端承载力和摩阻力大幅度降低,不宜使用。1.机具设备主要设备为CZ-22、CZ-30型冲击钻孔机(图7-62),其技术性能见表7-58,亦可用简易的冲击钻机(图7-63)。它由简易钻架、冲锤、转向装置、护筒、掏渣筒以及3~5t双筒卷扬机(带离合器)等组成。所用钻具按形状分,常用有十字钻头和三翼钻头两种(图7-64);前者专用于砾石层和岩层;后者适用于土层。钻头和钻机用钢丝绳连接,钻头重1.0~1.6t,钻头直径60~150cm。转向装置是一个活动的吊环,它与主挖钢绳的吊环联结提升冲锤。掏渣筒用于掏取泥浆及孔底沉渣,一般用钢板制成(图7-65)。第2页共51页第1页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共51页图7-62CZ-22型冲击钻机1-电动机;2-冲击机构;3-主轴;4-压轮;5-钻具滑轮;6-桅杆;7-钢丝绳;8-掏渣筒滑轮图7-63简易冲击钻机1-钻头;2-护简回填土;3-泥浆渡槽;4-溢流口;5-供浆管;6-前拉索;7-主杆;8-主滑轮;9-副滑轮;10-后拉索;11-斜撑;12-双筒卷扬机;13-导向轮;14-钢管;15-垫木第3页共51页第2页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共51页图7-64冲击钻钻头型式(a)φ800mm十字钻头;(b)φ920mm三翼钻头图7-65掏渣筒第4页共51页第3页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共51页(a)平阀掏渣筒;(b)碗形活门掏渣筒1-筒体;2-平阀;3-切削管袖;4-提环2.施工工艺方法要点(1)冲击成孔灌筑桩施工工艺程序是:场地平整→桩位放线、开挖浆池、浆沟→护筒埋设→钻机就位、孔位校正→冲击造孔、泥浆循环、清除废浆、泥渣→清孔换浆→终孔验收→下钢筋笼和钢导管→灌筑水下混凝土→成桩养护。(2)成孔时应先在孔口设圆形6~8mm钢板护筒或砌砖护圈,它的作用是保护孔口、定位导向,维护泥浆面,防止坍方。护筒(圈)内径应比钻头直径大200mm,深一般为1.2~1.5m,如上部松土较厚,宜穿过松土层,以保护孔口和防止塌孔。然后使冲孔机就位,冲击钻应对准护筒中心,要求偏差不大于±20mm,开始低锤(小冲程)密击,锤高0.4~0.6m,并及时加块石与粘土泥浆护壁,泥浆密度和冲程可按表7-81选用,使孔壁挤压密实,直至孔深达护筒下3~4m后,才加快速度,加大冲程,将锤提高至1.5~2.0m以上,转入正常连续冲击,在造孔时要及时将孔内残渣排出孔外,以免孔内残渣太多,出现埋钻现象。各类土层中的冲程和泥浆密度选用表表7-81项次项目冲程(m)泥浆密度(t/m3)备注1在护筒中及护筒脚下3m以内0.9~1.11.1~1.3土层不好时宜提高泥浆密度,必要时加入小片石和粘土块2粘土1~2清水或稀泥浆,经常清理钻头上泥块3砂土1~21.3~1.5抛粘土块,勤冲勤掏渣,防坍孔4砂卵石2~31.3~1.5加大冲击能量,勤掏渣5风化岩1~41.2~1.4如岩层表面不平或倾斜,应抛入20~30cm厚块石使之略平,然后低锤快击使其成一紧密平台,再进行正常冲击,同时加大冲击能量,勤掏渣6塌孔回填重成孔11.3~1.5反复冲击,加粘土块及片石(3)冲击钻成孔冲击钻头的重量,一般按其冲孔直径每100mm取100~140kg为宜,一般正常悬距可取0.5~0.8m;冲击行程一般为0.78~1.5m,冲击频率为40~48次/min为宜。第5页共51页第4页共51页编...
