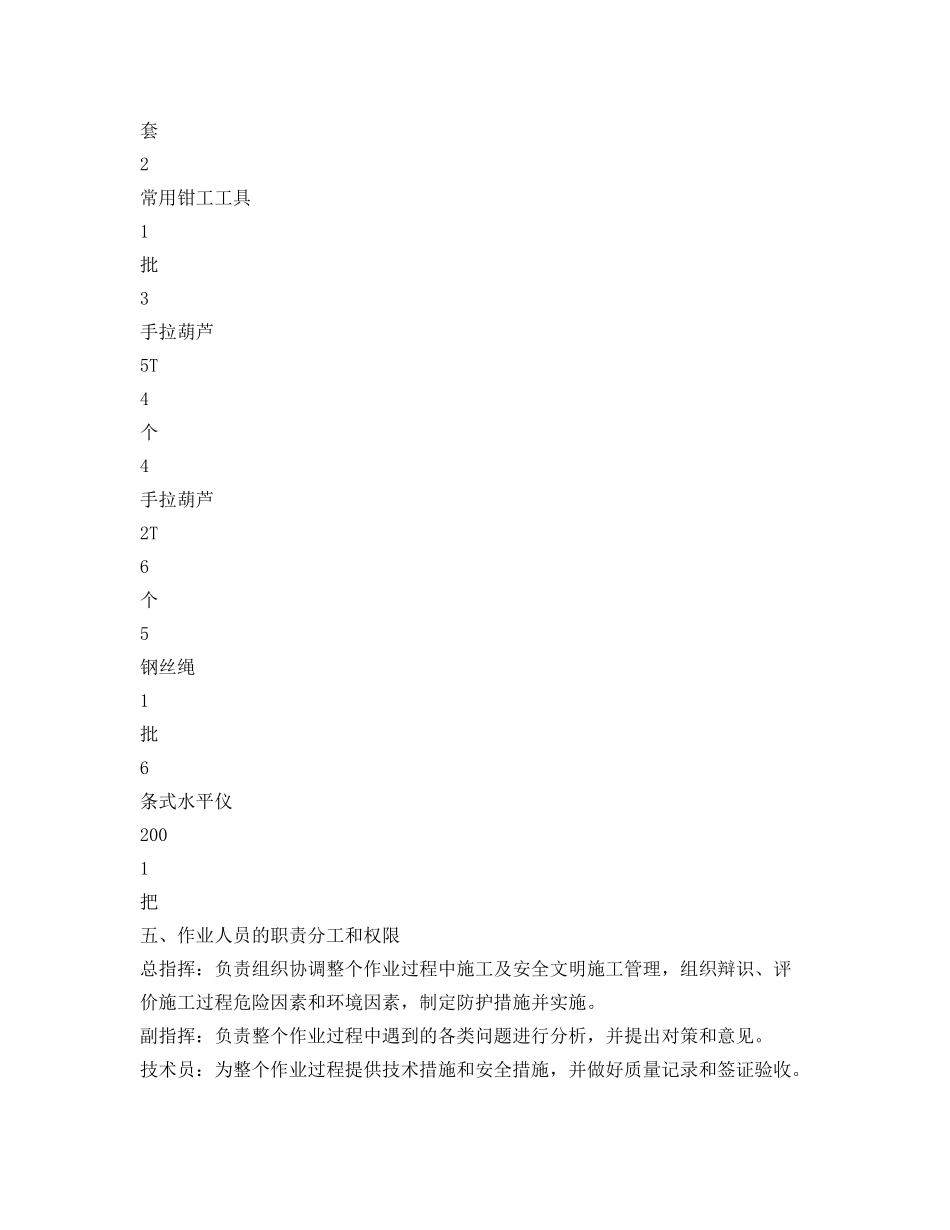

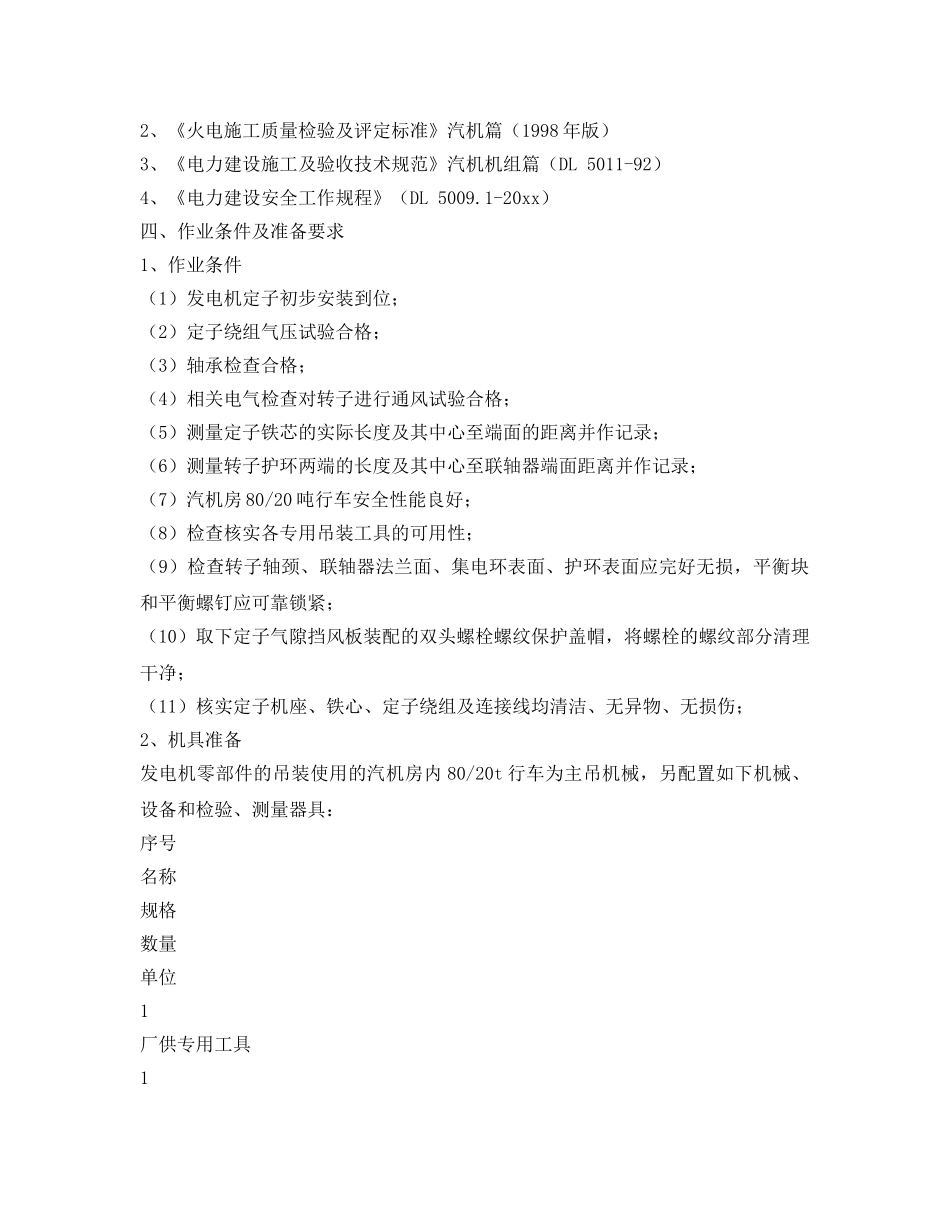

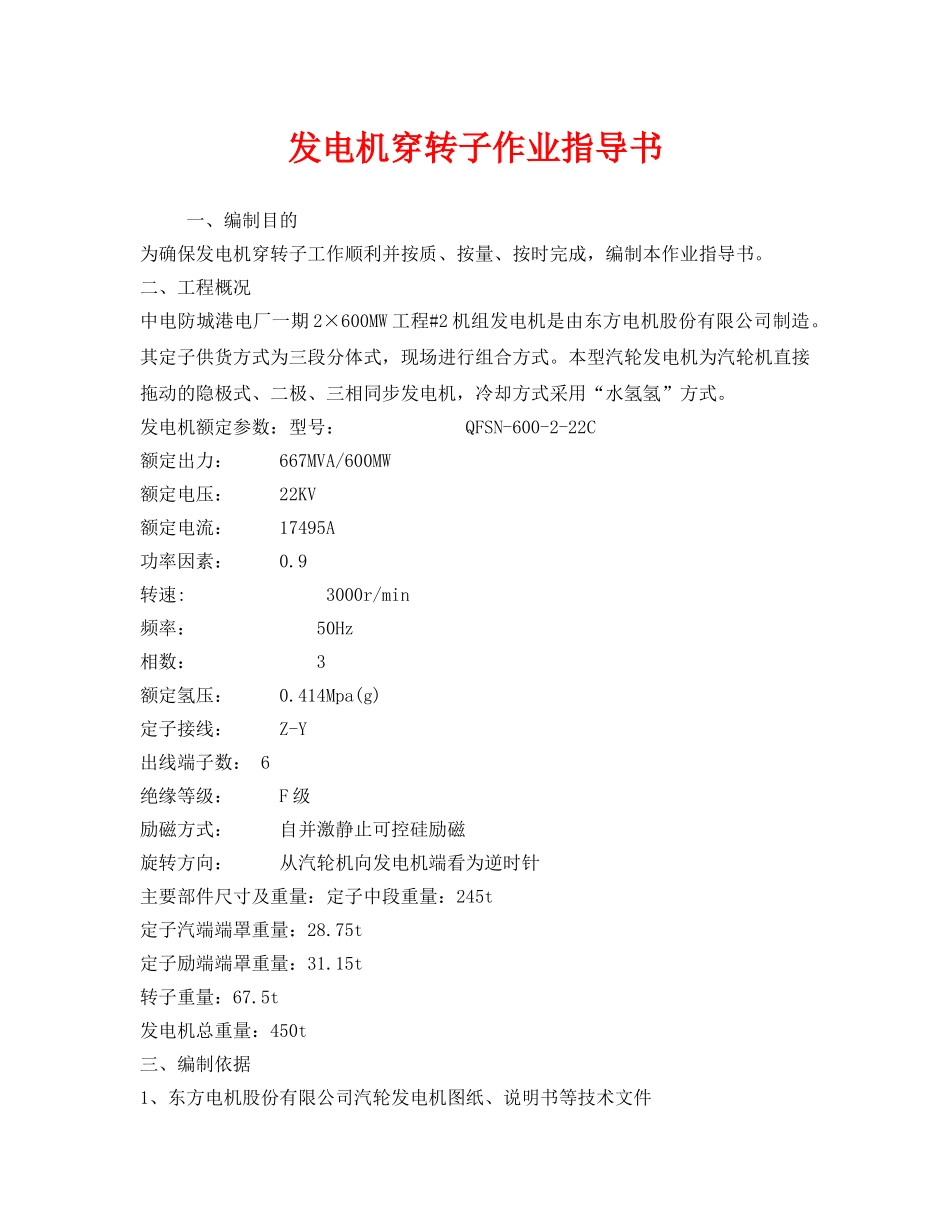

发电机穿转子作业指导书一、编制目的为确保发电机穿转子工作顺利并按质、按量、按时完成，编制本作业指导书。二、工程概况中电防城港电厂一期2×600MW工程#2机组发电机是由东方电机股份有限公司制造。其定子供货方式为三段分体式，现场进行组合方式。本型汽轮发电机为汽轮机直接拖动的隐极式、二极、三相同步发电机，冷却方式采用“水氢氢”方式。发电机额定参数：型号：QFSN-600-2-22C额定出力：667MVA/600MW额定电压：22KV额定电流：17495A功率因素：0.9转速:3000r/min频率：50Hz相数：3额定氢压：0.414Mpa(g)定子接线：Z-Y出线端子数：6绝缘等级：F级励磁方式：自并激静止可控硅励磁旋转方向：从汽轮机向发电机端看为逆时针主要部件尺寸及重量：定子中段重量：245t定子汽端端罩重量：28.75t定子励端端罩重量：31.15t转子重量：67.5t发电机总重量：450t三、编制依据1、东方电机股份有限公司汽轮发电机图纸、说明书等技术文件2、《火电施工质量检验及评定标准》汽机篇（1998年版）3、《电力建设施工及验收技术规范》汽机机组篇（DL5011-92）4、《电力建设安全工作规程》（DL5009.1-20xx）四、作业条件及准备要求1、作业条件（1）发电机定子初步安装到位；（2）定子绕组气压试验合格；（3）轴承检查合格；（4）相关电气检查对转子进行通风试验合格；（5）测量定子铁芯的实际长度及其中心至端面的距离并作记录；（6）测量转子护环两端的长度及其中心至联轴器端面距离并作记录；（7）汽机房80/20吨行车安全性能良好；（8）检查核实各专用吊装工具的可用性；（9）检查转子轴颈、联轴器法兰面、集电环表面、护环表面应完好无损，平衡块和平衡螺钉应可靠锁紧；（10）取下定子气隙挡风板装配的双头螺栓螺纹保护盖帽，将螺栓的螺纹部分清理干净；（11）核实定子机座、铁心、定子绕组及连接线均清洁、无异物、无损伤；2、机具准备发电机零部件的吊装使用的汽机房内80/20t行车为主吊机械，另配置如下机械、设备和检验、测量器具：序号名称规格数量单位1厂供专用工具1套2常用钳工工具1批3手拉葫芦5T4个4手拉葫芦2T6个5钢丝绳1批6条式水平仪2001把五、作业人员的职责分工和权限总指挥：负责组织协调整个作业过程中施工及安全文明施工管理，组织辩识、评价施工过程危险因素和环境因素，制定防护措施并实施。副指挥：负责整个作业过程中遇到的各类问题进行分析，并提出对策和意见。技术员：为整个作业过程提供技术措施和安全措施，并做好质量记录和签证验收。安装人员：负责整个过程的安装，协助技术员对作业过程中遇到的各类问题进行分析处理。起重人员：负责整个作业过程的起吊工作。架子工：负责整个作业过程的脚手架搭设。六、作业程序及作业方法1、作业程序准备工作→就位定子汽、励下端盖→放置定子铁芯保护板→安装转子吊具、工具梁、上半环、保护衬垫→转子起吊试重→正式穿转子→安装汽、励端气隙挡风板→安装下半端盖及轴承→穿转子完毕1.1准备工作（1）发电机转子穿装工作，必须在完成机务、电气与热工仪表的各项工作后，会同有关人员对定子与转子进行最后清扫检查，确信其内部清洁，无任何杂物并经签证后方可进行。（2）发电机转子的穿装采用制造厂提供的专用工具，吊装工作按照制造厂推荐的安装方法和起吊安装图进行。（3）穿转子使用的各部件工具清点完毕，不得漏缺。（4）在起吊和用转子本体支撑本身重量时，应使大齿在垂直方向。1.2穿装转子前，先将汽、励端端盖临时放置。并将汽、励端下半端盖用吊攀及手动葫芦和钢丝绳临时吊挂于其安装位置下方约450mm处。1.3清理滑板，先在定子膛内铁心表面铺放保护板（钢板纸+橡皮板），在保护板上放置滑板，滑板内上表面先用石腊打底，再涂上润剂（如黄油），预先测试一下看滑块在滑板上是否滑动自如，有无卡涩现象。1.4把转子吊具装在定子汽、励端端罩上端面处。（1）在转子励端联轴器上装上穿转子用的工具梁，注意装上保护垫圈（铝板）。（2）在励端下半内端盖的外侧装上半环（穿完转子后抽出滑板时用于保护内端盖上的导风圈）。（3）将转子本体保护衬垫（电绝缘纸板、铝板、吊转子保护夹）依次装到转子重心位置，把吊绳缠绕到保护夹上。...
