旋挖灌注桩施工方案培训资料VIP免费

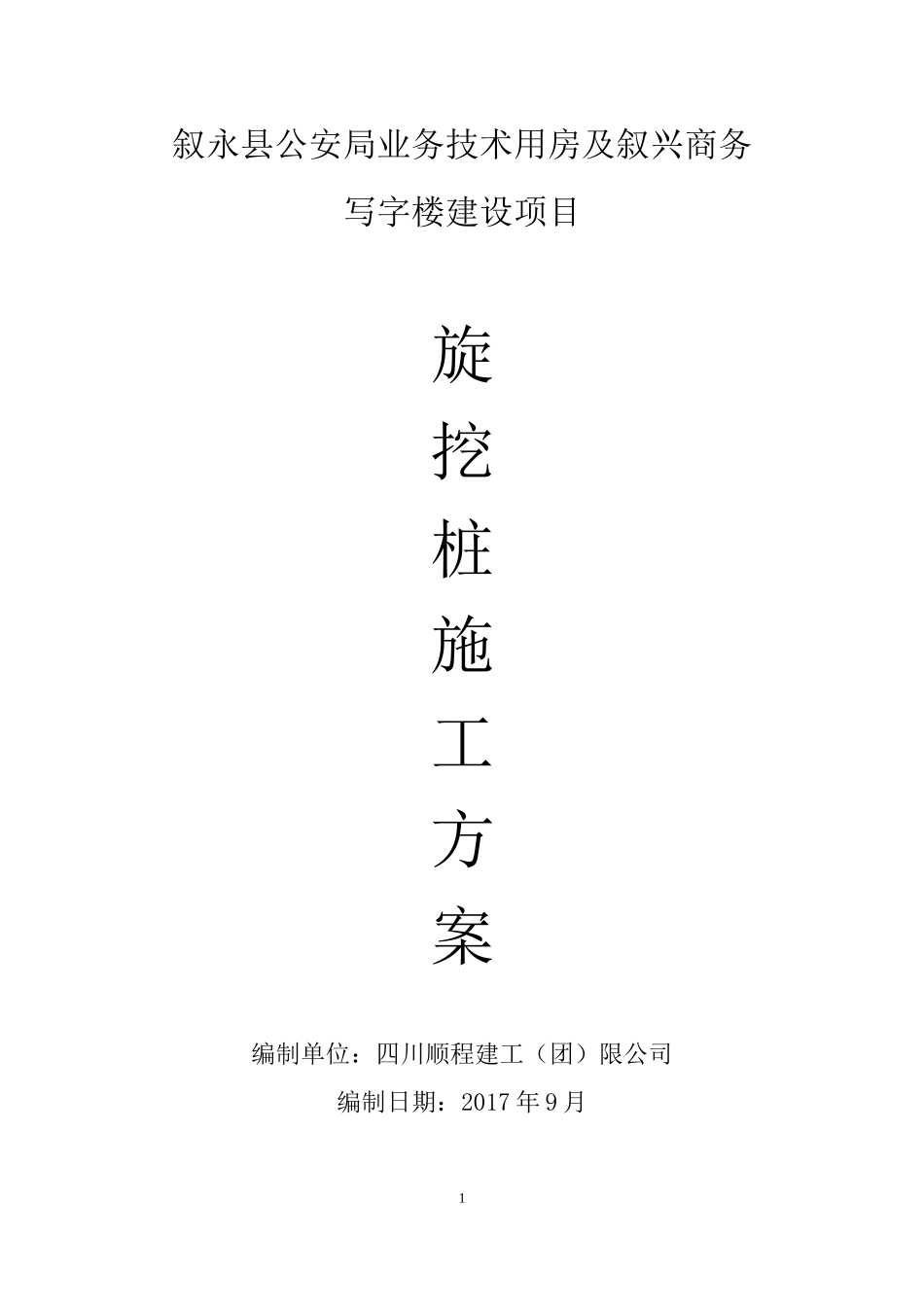

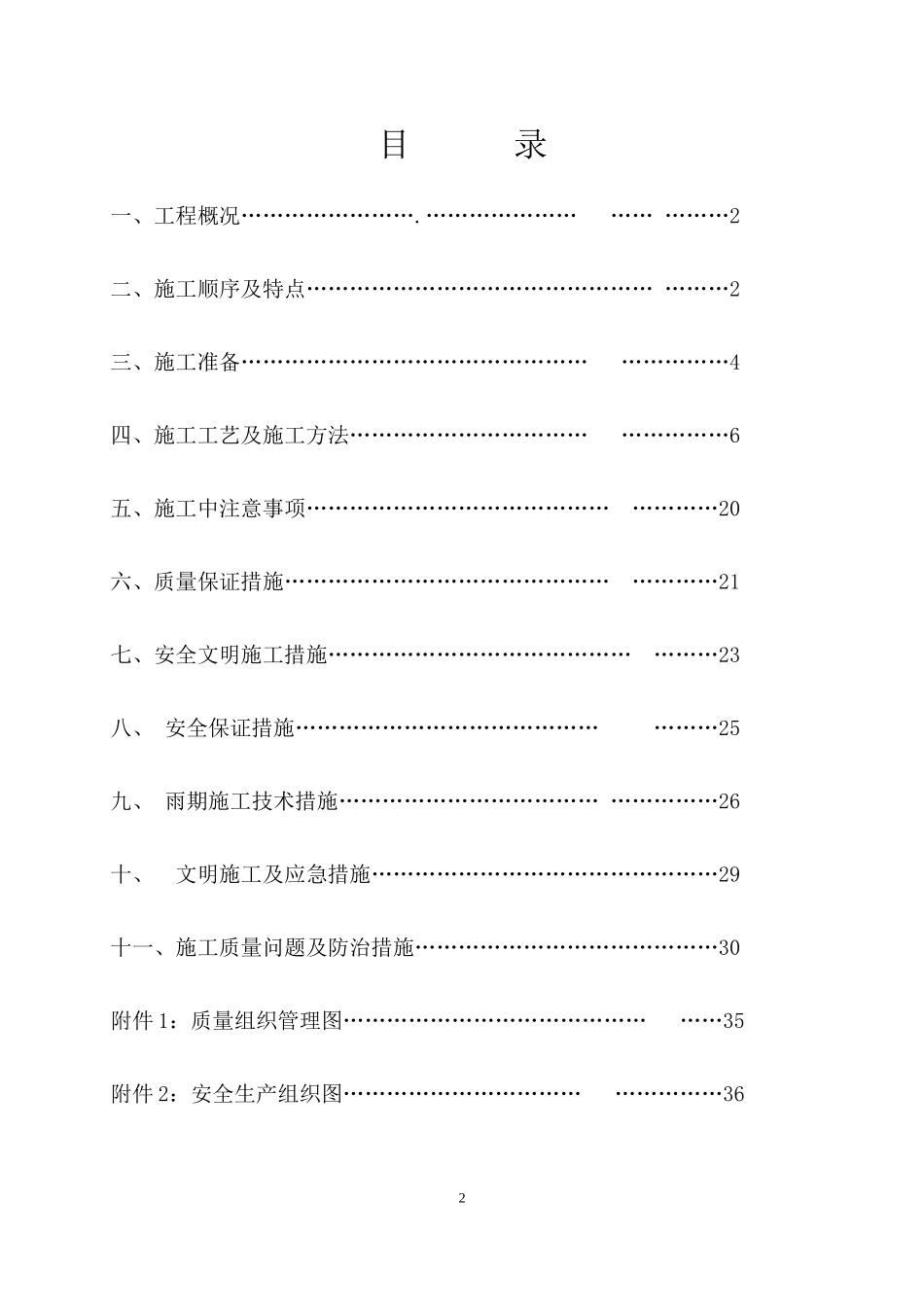

叙永县公安局业务技术用房及叙兴商务写字楼建设项目旋挖桩施工方案编制单位：四川顺程建工（团）限公司编制日期：2017年9月1目录一、工程概况…………………….………………………………2二、施工顺序及特点…………………………………………………2三、施工准备………………………………………………………4四、施工工艺及施工方法…………………………………………6五、施工中注意事项………………………………………………20六、质量保证措施…………………………………………………21七、安全文明施工措施……………………………………………23八、安全保证措施……………………………………………25九、雨期施工技术措施……………………………………………26十、文明施工及应急措施…………………………………………29十一、施工质量问题及防治措施……………………………………30附件1：质量组织管理图…………………………………………35附件2：安全生产组织图…………………………………………362附件3：劳动力组织计划……………………………………………373第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页一、工程概况叙永县公安局业务技术用房及叙兴商务写字楼位于泸州市叙永县烈士陵园南侧空地。拟建项目主要包括叙永县公安局技术用房大楼（主楼及裙楼）、服务用房、地下车库。工程概述根据建筑设计提供的总平面图以及现场施工情况可知，拟建场地北侧、东侧将形成挖方土质边坡，拟建东侧道路标高363.35m、西侧道路标高362.00m，场平后形成总长338m，高度2.00~7.50m的边坡。本工程旋挖桩桩身直径设计为900、1000、1200、1500四种、桩端嵌入持力层长度按设计图纸施工。本工程桩基特点:根据地勘显示，场地范围内有大面积填土和粉质粘土覆盖，且厚度较大，施工时容易出现桩身漏浆，从而桩身完整性不能确保。由于是回填土，桩基施工容易出现塌孔的情况。我公司为确保工程工期、质量，特组织精干人员（详附表）及强有力的机械设备精心组织施工。第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页二、编制依据1《叙永县公安局业务技术用房及叙兴商务写字楼建设项目》地质勘察报告。2《叙永县公安局业务技术用房及叙兴商务写字楼建设项目总平面图》施工图。3、《建筑地基基础验收规范》(GB50007—20134、《旋挖成孔灌注桩工程技术规程》(DBJ50-156-20125、《混凝土结构工程施工质量验收规范》GB50204-20156、其它现行的国家技术规范、规程及验收标准。三、施工顺序及特点1、施工顺序：拟施工旋挖桩区域分两部分，一部分为护壁抗滑桩，另一部分为办公大楼及裙楼基础桩。经过综合考虑安排，先施工靠烈士陵园部位抗滑桩，依次施工至茶园放坡地段，然后施工建筑地下室区域基础桩。2、旋挖钻孔灌注桩施工特点：1).可在有水、淤泥较大等用正、反循环及长螺旋钻无法施工的地层中施第2页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页工。2).自动化程度高、成孔速度快、质量高。该钻机为全液压驱动，电脑控制，能精确定位钻孔、自动校正钻孔垂直度和自动量测钻孔深度，最大限度地保证钻孔质量。3).伸缩钻杆不仅向钻头传递回转力矩和轴向压力，而且利用本身的伸缩性实现钻头的快速升降，快速卸土，以缩短钻孔辅助作业的时间，提高钻进效率。4).环保特点突出，施工现场干净。这是由于旋挖钻机通过钻头旋挖取土，再通过凯式伸缩钻杆将钻头提出孔内再卸土。旋挖钻机使用泥浆仅仅用来护壁，而不用于排碴，成孔所用泥浆基本上等于孔的体积，且泥浆经过沉淀和除砂还可以多次反复使用。目前很多城市在施工中的排污费用明显提高，使用旋挖钻机可以有效降低排污费用，并提高文明施工的水平。5).履带底盘承载，接地压力小，适合于各种工况，在施工场地内行走移位方便，机机动灵活，对桩孔的定位非常准确、方便。旋挖钻机的地层适应能力强旋挖钻机可以适用于淤泥质土、粘土、砂土、淤泥层等地层。在孔壁上形成较明显的螺旋线。有助于提高桩的的摩阻力。6).吊放...
