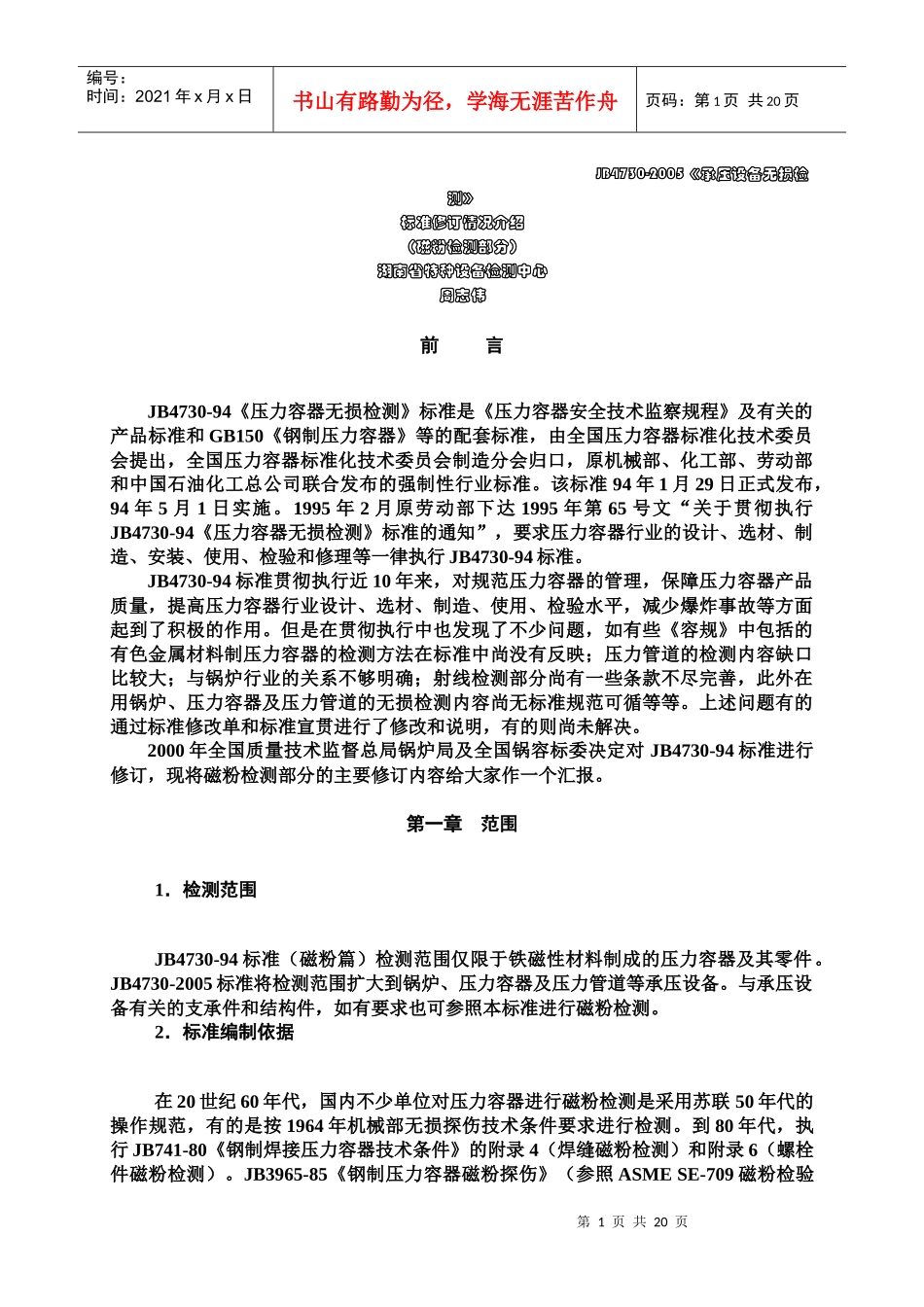

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页JB4730-2005《承压设备无损检测》标准修订情况介绍（磁粉检测部分）湖南省特种设备检测中心周志伟前言JB4730-94《压力容器无损检测》标准是《压力容器安全技术监察规程》及有关的产品标准和GB150《钢制压力容器》等的配套标准，由全国压力容器标准化技术委员会提出，全国压力容器标准化技术委员会制造分会归口，原机械部、化工部、劳动部和中国石油化工总公司联合发布的强制性行业标准。该标准94年1月29日正式发布，94年5月1日实施。1995年2月原劳动部下达1995年第65号文“关于贯彻执行JB4730-94《压力容器无损检测》标准的通知”，要求压力容器行业的设计、选材、制造、安装、使用、检验和修理等一律执行JB4730-94标准。JB4730-94标准贯彻执行近10年来，对规范压力容器的管理，保障压力容器产品质量，提高压力容器行业设计、选材、制造、使用、检验水平，减少爆炸事故等方面起到了积极的作用。但是在贯彻执行中也发现了不少问题，如有些《容规》中包括的有色金属材料制压力容器的检测方法在标准中尚没有反映；压力管道的检测内容缺口比较大；与锅炉行业的关系不够明确；射线检测部分尚有一些条款不尽完善，此外在用锅炉、压力容器及压力管道的无损检测内容尚无标准规范可循等等。上述问题有的通过标准修改单和标准宣贯进行了修改和说明，有的则尚未解决。2000年全国质量技术监督总局锅炉局及全国锅容标委决定对JB4730-94标准进行修订，现将磁粉检测部分的主要修订内容给大家作一个汇报。第一章范围1．检测范围JB4730-94标准（磁粉篇）检测范围仅限于铁磁性材料制成的压力容器及其零件。JB4730-2005标准将检测范围扩大到锅炉、压力容器及压力管道等承压设备。与承压设备有关的支承件和结构件，如有要求也可参照本标准进行磁粉检测。2．标准编制依据在20世纪60年代，国内不少单位对压力容器进行磁粉检测是采用苏联50年代的操作规范，有的是按1964年机械部无损探伤技术条件要求进行检测。到80年代，执行JB741-80《钢制焊接压力容器技术条件》的附录4（焊缝磁粉检测）和附录6（螺栓件磁粉检测）。JB3965-85《钢制压力容器磁粉探伤》（参照ASMESE-709磁粉检验第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页推荐操作方法）和JB4248-86《压力容器锻件磁粉探伤》（参照ASMESE-275锻钢件磁粉检验方法）制订完成后，国内锅炉、压力容器行业的磁粉检测工作，基本上按照这两个标准执行。JB4730-94《压力容器无损检测》是参照ASMESE-709和JISG0565、JB3965-85、JB4248-86等标准起草的，在压力容器行业普遍使用。JB/T4730.4-2005标准是在JB4730-94第四篇“表面检测”的基础上，根据国内多年的研究成果和应用经验，本着与发达国家接轨的原则，充分研究借鉴美国和欧洲国家标准中的先进部分，努力体现科学性、先进性和适应性。标准的编制主要参考了下列国内外标准：（1）ASMESE-709（2001版）（等同于ASTME709-95）磁粉检测标准；（2）JISG0565钢铁材料的磁粉探伤检验方法及缺陷磁痕的等级分类；（3）ASME第8篇（2001年版）；（4）欧洲标准EN1290：1998（等同于英国标准）焊缝无损检测—焊缝磁粉检测；（5）JB4730-94压力容器无损检测；（6）本标准中规范性引用文件；（7）行业反馈意见。第二章规范性引用文件由于GB/T16673无损检测引用黑光源（UV-A）辐射的测量标准已发布，因此不再用过去GB5097黑光源的间接评定方法。增加了国内最新相关标准，如JB/T6065-2004《无损检测磁粉检测用试片》、JB/T6066-2004《无损检测磁粉检测用环形试块》、JB/T8290-1998《磁粉探伤机》。GB/T-国家标准，JB/T-机械行业标准，“T”表示推荐性标准。在我国，影响较大的国外无损检测标准主要是：美国材料试验学会标准（ASTM）、美国机械工程师标准（ASME）美国军用标准（MIL）、欧洲标准（EN）英国标准（BS）日本工业标准（JIS）国际标准化组织标准（ISO）德国标准（DIN）第三章一般要求1．对磁粉检测人员的要求磁粉检测人员应符合本标准第一部分中“通用要求”中的要求，但要...
