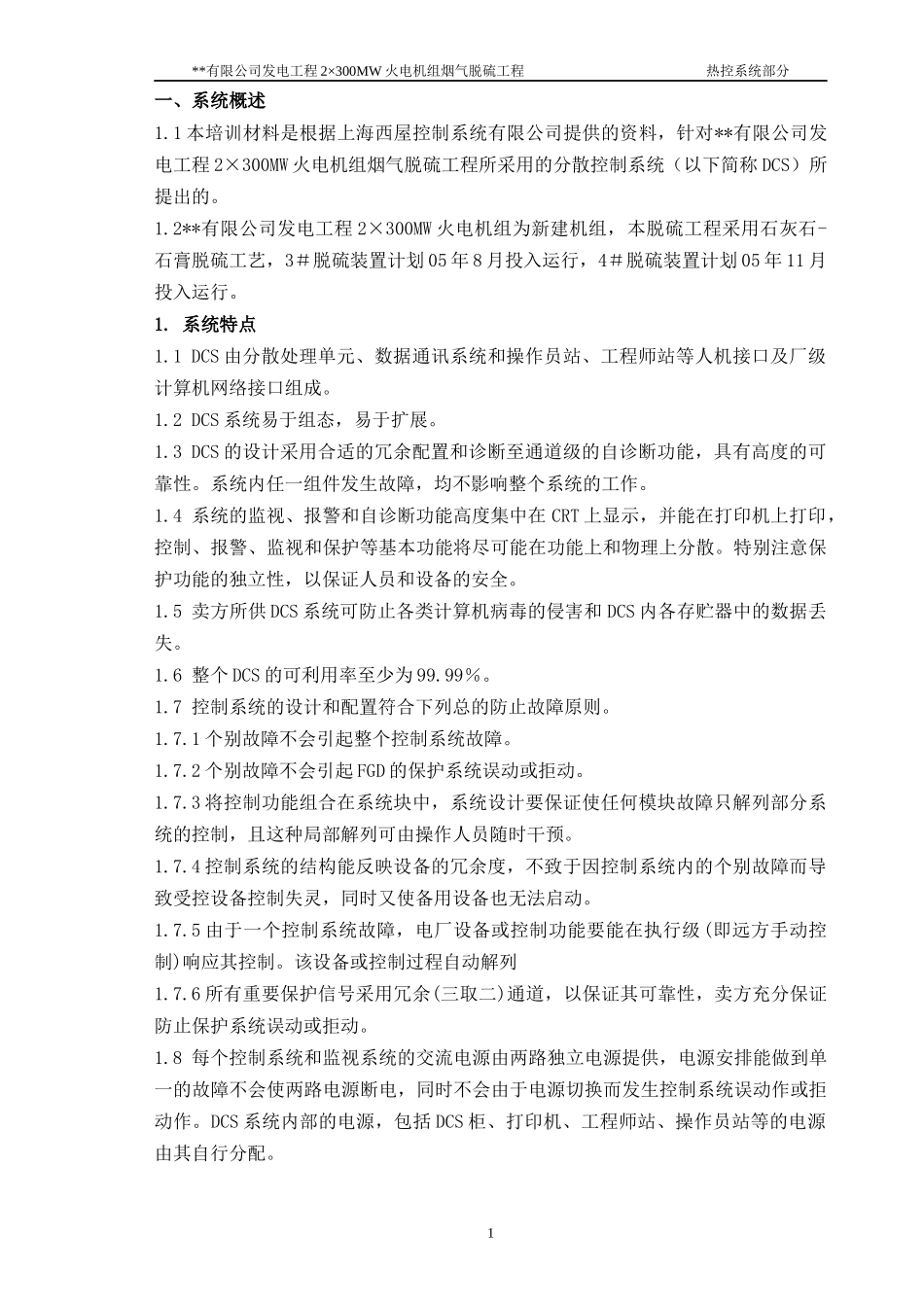

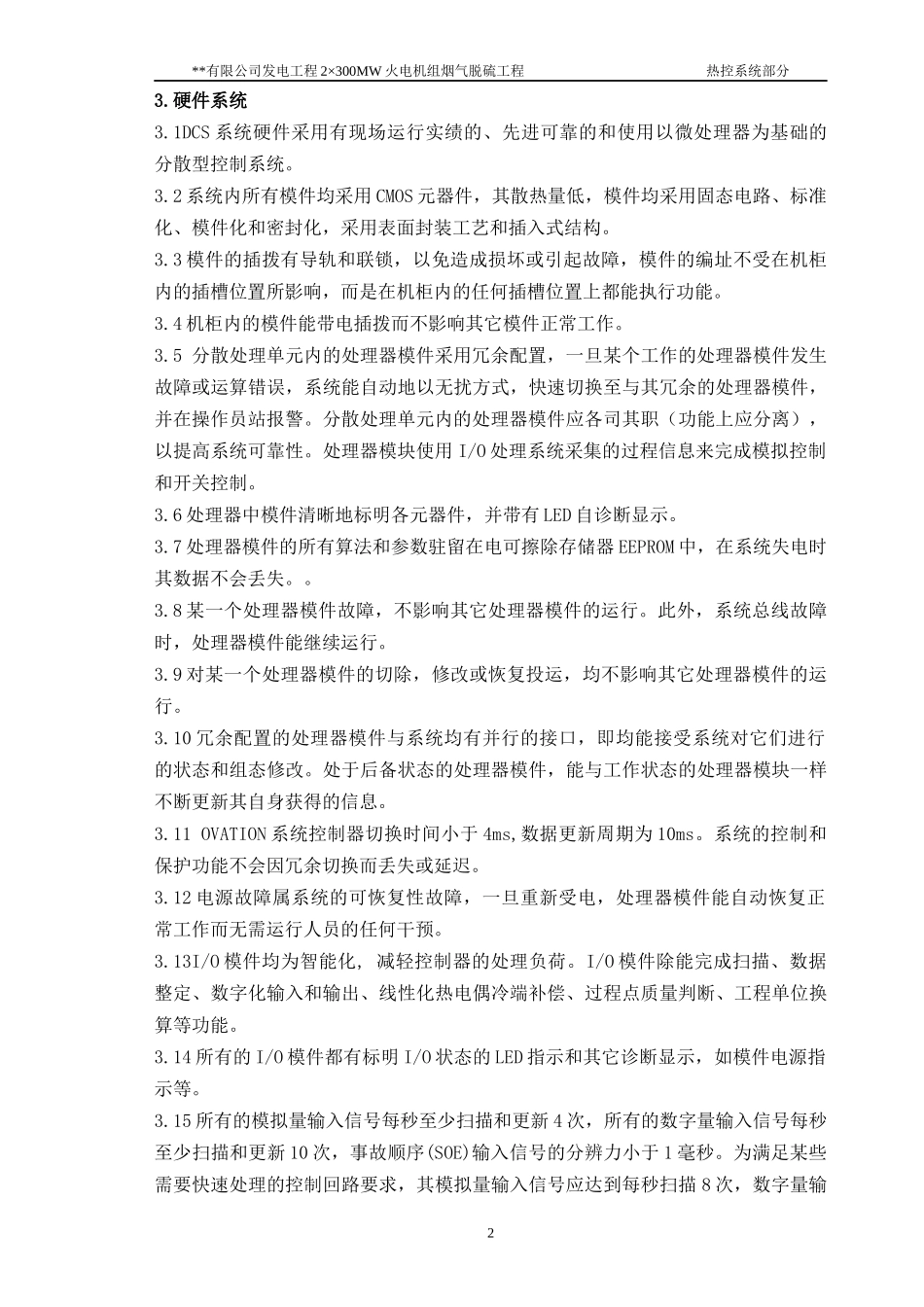

**有限公司发电工程2×300MW火电机组烟气脱硫工程热控培训部分2×300MW火电机组烟气脱硫工程控制系统中电投远达环保工程有限公司2004.10**有限公司发电工程2×300MW火电机组烟气脱硫工程热控系统部分一、系统概述1.1本培训材料是根据上海西屋控制系统有限公司提供的资料，针对**有限公司发电工程2×300MW火电机组烟气脱硫工程所采用的分散控制系统（以下简称DCS）所提出的。1.2**有限公司发电工程2×300MW火电机组为新建机组，本脱硫工程采用石灰石-石膏脱硫工艺，3＃脱硫装置计划05年8月投入运行，4＃脱硫装置计划05年11月投入运行。1.系统特点1.1DCS由分散处理单元、数据通讯系统和操作员站、工程师站等人机接口及厂级计算机网络接口组成。1.2DCS系统易于组态，易于扩展。1.3DCS的设计采用合适的冗余配置和诊断至通道级的自诊断功能，具有高度的可靠性。系统内任一组件发生故障，均不影响整个系统的工作。1.4系统的监视、报警和自诊断功能高度集中在CRT上显示，并能在打印机上打印，控制、报警、监视和保护等基本功能将尽可能在功能上和物理上分散。特别注意保护功能的独立性，以保证人员和设备的安全。1.5卖方所供DCS系统可防止各类计算机病毒的侵害和DCS内各存贮器中的数据丢失。1.6整个DCS的可利用率至少为99.99％。1.7控制系统的设计和配置符合下列总的防止故障原则。1.7.1个别故障不会引起整个控制系统故障。1.7.2个别故障不会引起FGD的保护系统误动或拒动。1.7.3将控制功能组合在系统块中，系统设计要保证使任何模块故障只解列部分系统的控制，且这种局部解列可由操作人员随时干预。1.7.4控制系统的结构能反映设备的冗余度，不致于因控制系统内的个别故障而导致受控设备控制失灵，同时又使备用设备也无法启动。1.7.5由于一个控制系统故障，电厂设备或控制功能要能在执行级(即远方手动控制)响应其控制。该设备或控制过程自动解列1.7.6所有重要保护信号采用冗余(三取二)通道，以保证其可靠性，卖方充分保证防止保护系统误动或拒动。1.8每个控制系统和监视系统的交流电源由两路独立电源提供，电源安排能做到单一的故障不会使两路电源断电，同时不会由于电源切换而发生控制系统误动作或拒动作。DCS系统内部的电源，包括DCS柜、打印机、工程师站、操作员站等的电源由其自行分配。1**有限公司发电工程2×300MW火电机组烟气脱硫工程热控系统部分3.硬件系统3.1DCS系统硬件采用有现场运行实绩的、先进可靠的和使用以微处理器为基础的分散型控制系统。3.2系统内所有模件均采用CMOS元器件，其散热量低，模件均采用固态电路、标准化、模件化和密封化，采用表面封装工艺和插入式结构。3.3模件的插拨有导轨和联锁，以免造成损坏或引起故障，模件的编址不受在机柜内的插槽位置所影响，而是在机柜内的任何插槽位置上都能执行功能。3.4机柜内的模件能带电插拨而不影响其它模件正常工作。3.5分散处理单元内的处理器模件采用冗余配置，一旦某个工作的处理器模件发生故障或运算错误，系统能自动地以无扰方式，快速切换至与其冗余的处理器模件，并在操作员站报警。分散处理单元内的处理器模件应各司其职（功能上应分离），以提高系统可靠性。处理器模块使用I/O处理系统采集的过程信息来完成模拟控制和开关控制。3.6处理器中模件清晰地标明各元器件，并带有LED自诊断显示。3.7处理器模件的所有算法和参数驻留在电可擦除存储器EEPROM中，在系统失电时其数据不会丢失。。3.8某一个处理器模件故障，不影响其它处理器模件的运行。此外，系统总线故障时，处理器模件能继续运行。3.9对某一个处理器模件的切除，修改或恢复投运，均不影响其它处理器模件的运行。3.10冗余配置的处理器模件与系统均有并行的接口，即均能接受系统对它们进行的状态和组态修改。处于后备状态的处理器模件，能与工作状态的处理器模块一样不断更新其自身获得的信息。3.11OVATION系统控制器切换时间小于4ms,数据更新周期为10ms。系统的控制和保护功能不会因冗余切换而丢失或延迟。3.12电源故障属系统的可恢复性故障，一旦重新受电，处理器模件能自动恢复正常工作而无需运行人员的任何干预。3.13I/O模件均为智能化,减轻控制器的处...
