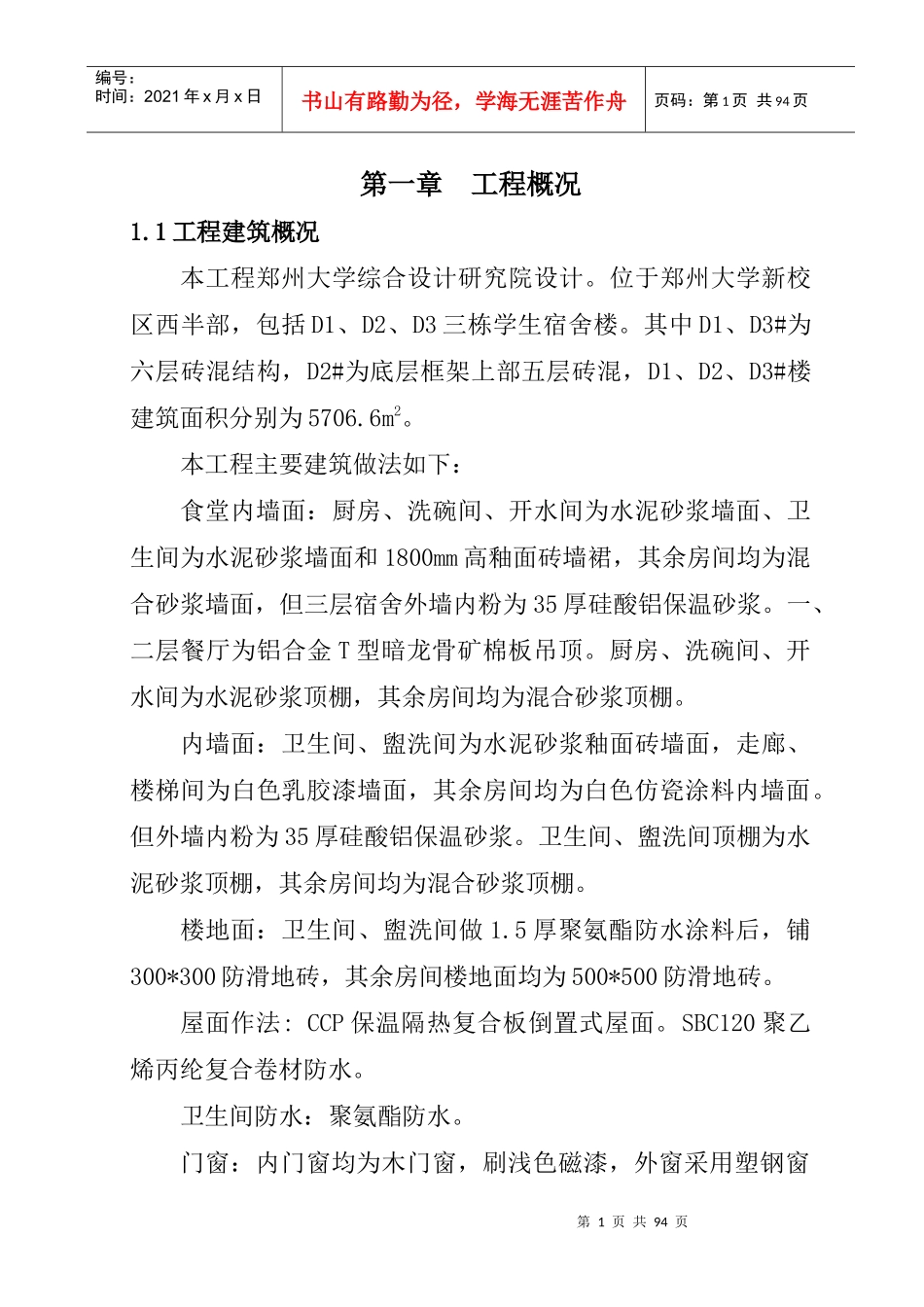

第1页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共94页第一章工程概况1.1工程建筑概况本工程郑州大学综合设计研究院设计。位于郑州大学新校区西半部，包括D1、D2、D3三栋学生宿舍楼。其中D1、D3#为六层砖混结构，D2#为底层框架上部五层砖混，D1、D2、D3#楼建筑面积分别为5706.6m2。本工程主要建筑做法如下：食堂内墙面：厨房、洗碗间、开水间为水泥砂浆墙面、卫生间为水泥砂浆墙面和1800mm高釉面砖墙裙，其余房间均为混合砂浆墙面，但三层宿舍外墙内粉为35厚硅酸铝保温砂浆。一、二层餐厅为铝合金T型暗龙骨矿棉板吊顶。厨房、洗碗间、开水间为水泥砂浆顶棚，其余房间均为混合砂浆顶棚。内墙面：卫生间、盥洗间为水泥砂浆釉面砖墙面，走廊、楼梯间为白色乳胶漆墙面，其余房间均为白色仿瓷涂料内墙面。但外墙内粉为35厚硅酸铝保温砂浆。卫生间、盥洗间顶棚为水泥砂浆顶棚，其余房间均为混合砂浆顶棚。楼地面：卫生间、盥洗间做1.5厚聚氨酯防水涂料后，铺300*300防滑地砖，其余房间楼地面均为500*500防滑地砖。屋面作法:CCP保温隔热复合板倒置式屋面。SBC120聚乙烯丙纶复合卷材防水。卫生间防水：聚氨酯防水。门窗：内门窗均为木门窗，刷浅色磁漆，外窗采用塑钢窗第2页共94页第1页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共94页5厚白色玻璃。外墙面：水泥砂浆抹灰后喷刷涂料二遍。1.2基础、主体结构概况1.2.1食堂基础、主体结构本工程结构采用钢筋混凝土框架结构，基础采用独立柱基，混凝土强度等级：垫层为C15，基础及拉梁为C30，框架柱为C30，梁、板、楼梯为C25，圈梁、构造柱等梁为C20。在D轴和6轴共有二道后浇带,D轴后浇带为该部构件施工完毕60天方可浇注,6轴后浇带仅在基础拉梁设置。填充墙：标高±0.000以下砌体采用MU10砖，M5水泥砂浆，砌筑标高-0.060以上砌体采用干体积密度小于B08加气砼块M5混合砂浆砌筑，填充墙与两端混凝土构件间设拉结筋2φ6，沿竖向600mm设置一道，锚进砼240mm。1.2.2学生宿舍楼基础、主体结构D1、D3#为砖混结构，D2#为框混结构。砖混结构部分基础为刚性砖基础，层层设圈梁，墙转角处设构造柱，墙为240mm和370mm空心砖砌体，卫生间、盥洗间、楼梯间为现浇钢筋砼楼板，宿舍和走廊为预制楼板结构；D2#底层采用钢筋混凝土框架结构，基础采用独立柱基，混凝土强度等级：垫层为C15，基础及拉梁为C30，框架柱为C30，梁、板、楼梯为C25，圈梁、构造柱等梁为C20。钢筋工程：梁柱钢筋连接采用机械连接。板及其它辅助构件采用搭第3页共94页第2页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共94页接。第二章工程管理目标2.1质量目标工程总体目标为市优工程，具体实施如下：主体结构工程质量达到优质结构标准；主控项目一次检验合格率100%；一般项目一次检验合格率90%，质量控制资料完整、齐全、准确、系统，符合设计要求及现行建筑施工规范和国家质量检验评定标准规定。2.2工期目标本工程工期为“235”日历天。2.3安全目标在本工程中，项目部将始终贯彻“安全第一，预防为主”的方针，确保施工全过程达到既定的安全目标：本工程中杜绝火灾事故的发生；本工程中杜绝死亡及重伤事故；本工程中轻伤事故频率控制在1‰以下。2.4文明施工目标按照《建筑施工安全检查标准》，确保文明施工，创郑州市及河南省文明施工工地。2.5环境保护目标采取有效措施，减少施工噪音，防止环境污染，不干扰学生的正常学习和生活。2.7校区环境目标第4页共94页第3页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共94页服从学校的管理，协调好与校园里学生和老师的关系，为工程正常施工营造良好的社区环境。第三章商品砼质量控制及砼施工质量措施3.1商品混凝土质量检测控制措施1．商品砼的配制：本工程基础垫层及独立柱基采用商品混凝土，施工前多走访几家商品混凝土供应站，从中选择设备先进、技术力量雄厚、供应能力强、信誉好的商品砼厂家作为合格供货商，并与之签定严密的供应合同，从硬件方面保证混凝土的可靠性，同时在使用混凝土时，项目部要向商品混凝...
