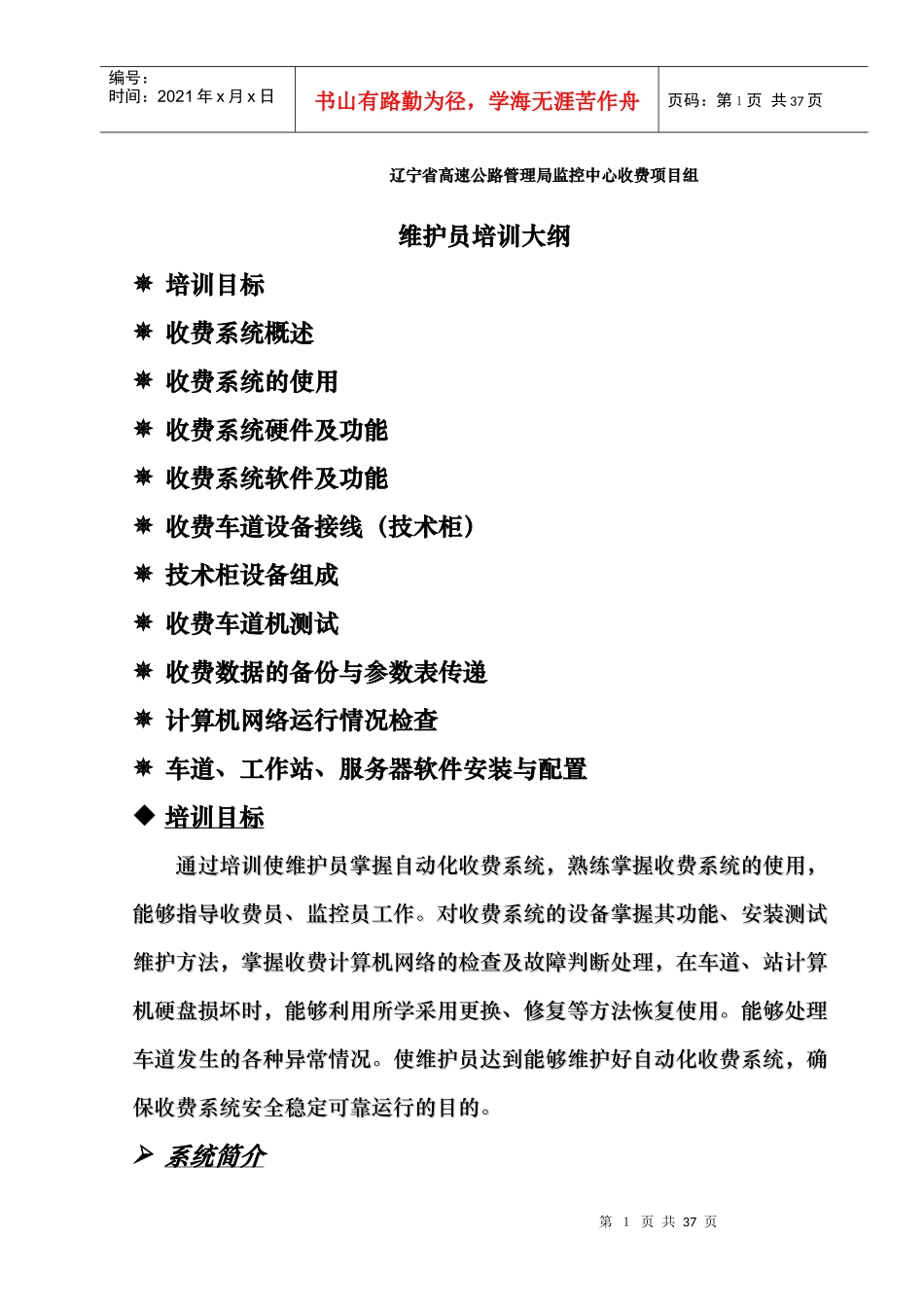

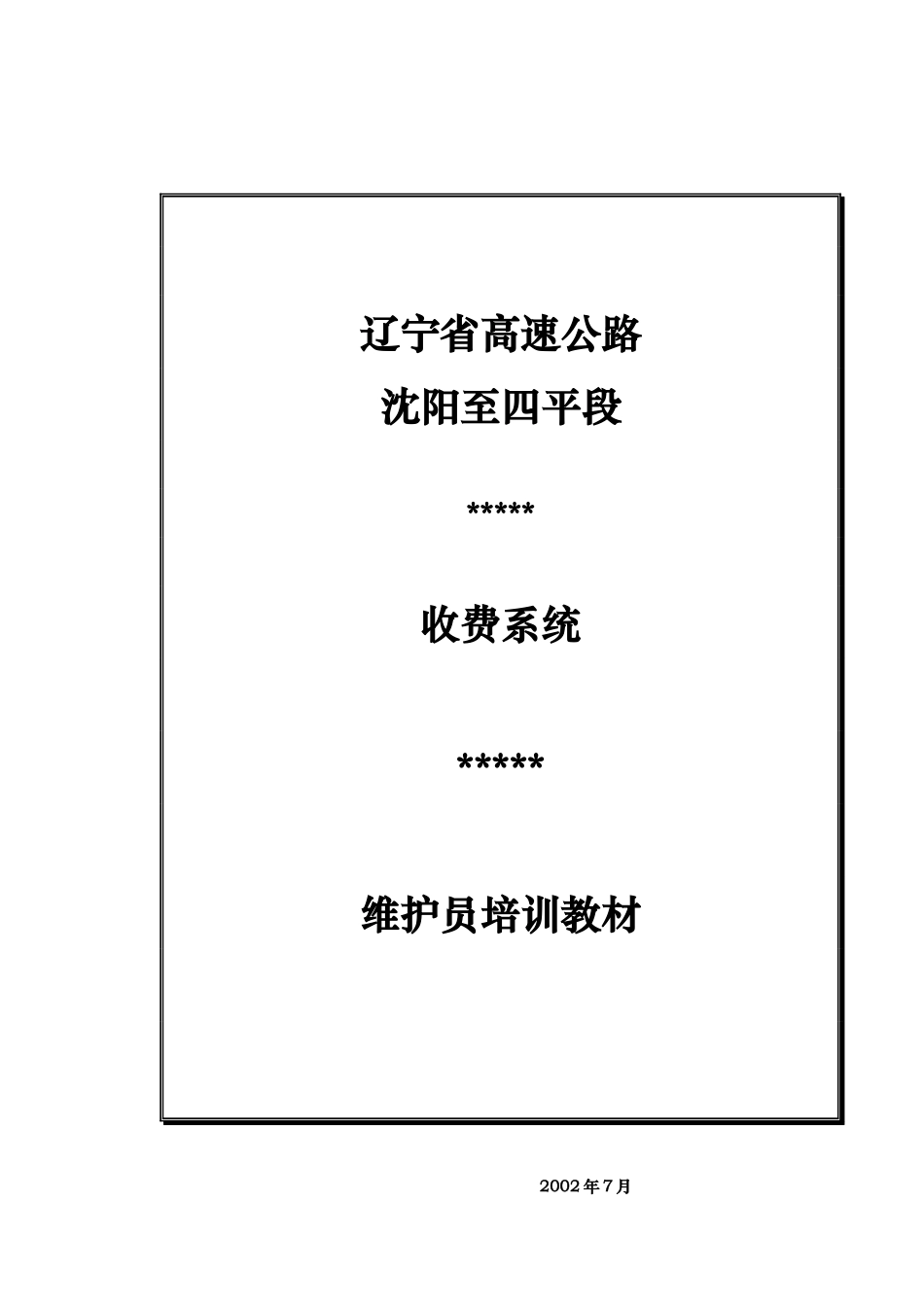

辽宁省高速公路沈阳至四平段*****收费系统*****维护员培训教材2002年7月第１页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共37页辽宁省高速公路管理局监控中心收费项目组维护员培训大纲培训目标收费系统概述收费系统的使用收费系统硬件及功能收费系统软件及功能收费车道设备接线（技术柜）技术柜设备组成收费车道机测试收费数据的备份与参数表传递计算机网络运行情况检查车道、工作站、服务器软件安装与配置培训目标通过培训使维护员掌握自动化收费系统，熟练掌握收费系统的使用，通过培训使维护员掌握自动化收费系统，熟练掌握收费系统的使用，能够指导收费员、监控员工作。对收费系统的设备掌握其功能、安装测试能够指导收费员、监控员工作。对收费系统的设备掌握其功能、安装测试维护方法，掌握收费计算机网络的检查及故障判断处理，在车道、站计算维护方法，掌握收费计算机网络的检查及故障判断处理，在车道、站计算机硬盘损坏时，能够利用所学采用更换、修复等方法恢复使用。能够处理机硬盘损坏时，能够利用所学采用更换、修复等方法恢复使用。能够处理车道发生的各种异常情况。使维护员达到能够维护好自动化收费系统，确车道发生的各种异常情况。使维护员达到能够维护好自动化收费系统，确保收费系统安全稳定可靠运行的目的。保收费系统安全稳定可靠运行的目的。系统简介第２页共37页第１页共37页站服务器数据库入口车道分中心出口车道编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共37页辽宁高速公路收费系统是以非接触式IC卡为通行介质的计算机收费管理系统。系统采用半自动收费方式，即入口收费员人工判别车型，发放一张写有入口信息的非接触式IC卡，出口收费员核对车型，收回IC卡，收取通行费，放行车辆。这是一种人工判别车型，检测器自动计数，计算机管理信息，图象监视的封闭式收费方式。收费系统构成1、收费线路中心（CDP）中心、分中心、站构成一个广域网2、二个收费分中心（SUB-centre）3、十二个收费站（TOLLPLAZA）在收费站由站服务器与车道计算机构成局域网4、六十五条标准收费车道（LANE），二十二条宽车道收费站收费站计算机收费系统由站服务器、管理工作站、车道收费工作站（车道机）构成收费站计算机局域网。收费车道分为入口标准单车道（ENTRY）、入口含宽车道的单车道（WideENTRY）；出口标准单车道（EXIT）、出口含宽车道的单车道（WideEXIT）第３页共37页第２页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共37页收费系统的使用入口车道出口车道TOD交班缴款CCM卡箱管理IOU欠款回收TCO实时监控OPE收费管理分中心PTM使用分中心OPE使用分中心IMG使用收费硬件设备及功能入口车道1、手动栏杆(MLB)内部安装一个微动行程开关，将手动栏杆的打开、关闭状态以电信号送入车道机CXP(连接板)实现对手动栏杆状态的检测。2、到达线圈(PRL)、通过线圈(PAL)第４页共37页第３页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共37页线圈埋设在收费车道上，通过亭外接线盒接入车道机为检测器提供车辆或金属物压在线圈上产生的电磁信号。检测器检测出车辆到达、通过情况，为车道摄像机提供触发信号，为车道机提供车辆计数信号。3、车道通行雨棚信号灯(CSL)雨棚信号灯由红、绿LED发光二机管组成，采用直流供电，本身可独立控制，也可由车道机进行控制。4、摄像机(CCTV)摄像机光电器件为CCD，采用自动光圈定焦镜头，摄像机护罩为自动控温全密封防尘耐腐型。提供车道动态图像及车辆通过时的图像抓拍。在车道，车辆通过激发到达线圈时系统抓拍第一张图像，在收费员按“确认”键来确认交易完成时抓拍第二张图像，第二张图像将覆盖第一张图像并传送到站计算机系统。拖车、被拖车传送两张图像到站计算机系统，一张是拖车交易被确认时抓拍；一张是车辆通过激发通过线圈时抓拍。在车道关闭、车辆违章闯口时，到达线圈被激发时抓拍的图像传送到站计算机系统。5、自动栏杆(ALB)自动栏杆采用德国马格内梯克...
