《安全管理资料》之立井井筒梯子间施工组织设计 VIP免费

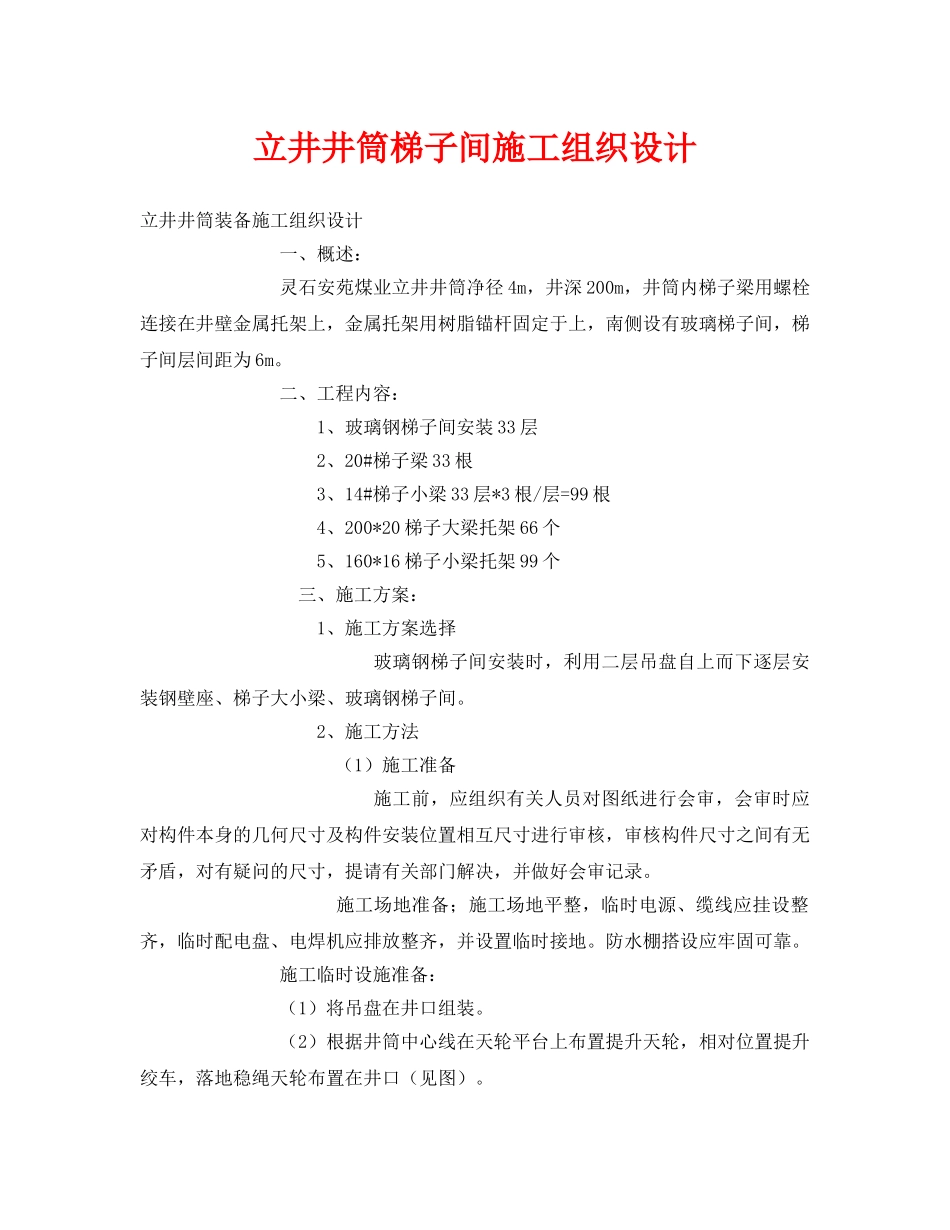

《安全管理资料》之立井井筒梯子间施工组织设计 _第1页
1/7

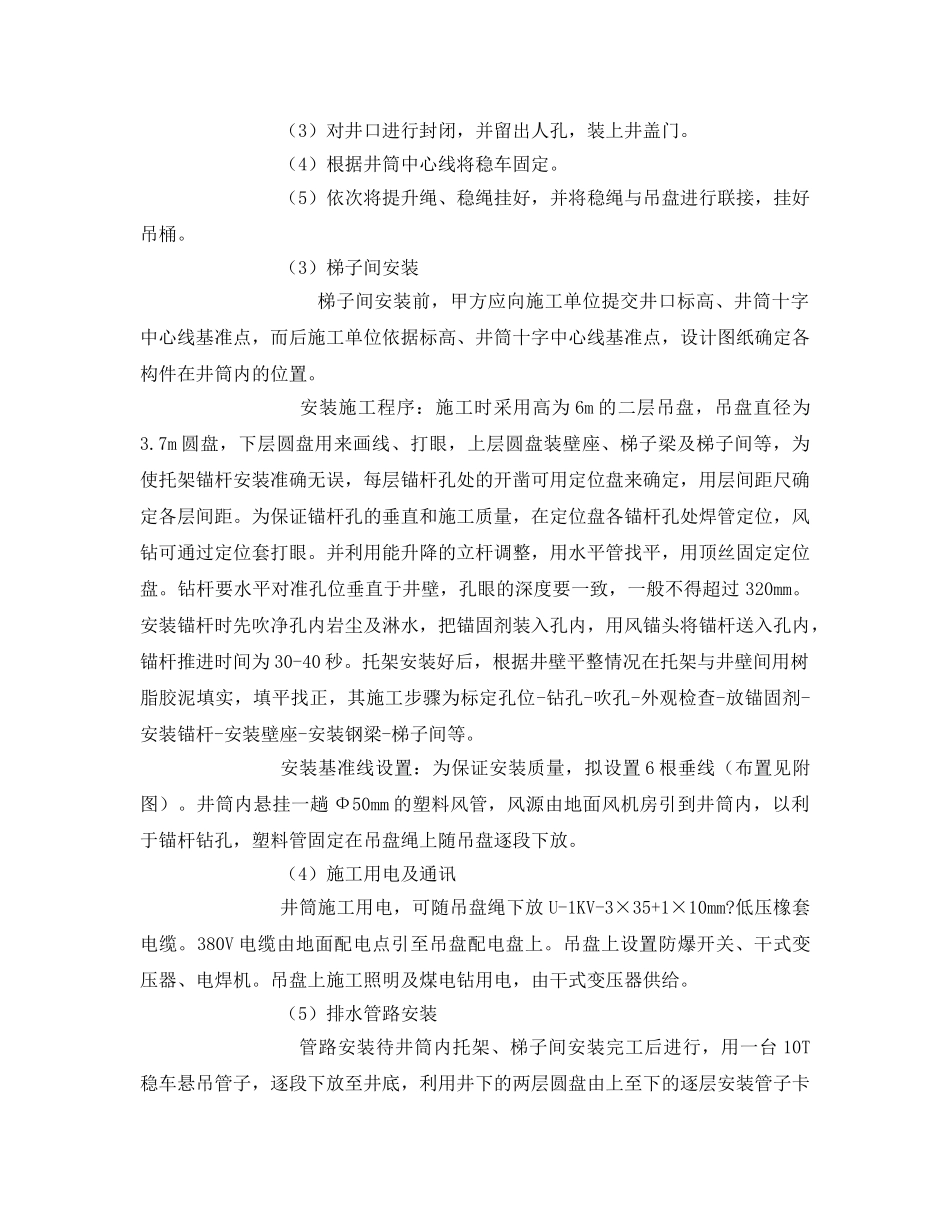

《安全管理资料》之立井井筒梯子间施工组织设计 _第2页
2/7
《安全管理资料》之立井井筒梯子间施工组织设计 _第3页
3/7
立井井筒梯子间施工组织设计立井井筒装备施工组织设计一、概述:灵石安苑煤业立井井筒净径4m,井深200m,井筒内梯子梁用螺栓连接在井壁金属托架上,金属托架用树脂锚杆固定于上,南侧设有玻璃梯子间,梯子间层间距为6m。二、工程内容:1、玻璃钢梯子间安装33层2、20#梯子梁33根3、14#梯子小梁33层*3根/层=99根4、200*20梯子大梁托架66个5、160*16梯子小梁托架99个三、施工方案:1、施工方案选择玻璃钢梯子间安装时,利用二层吊盘自上而下逐层安装钢壁座、梯子大小梁、玻璃钢梯子间。2、施工方法(1)施工准备施工前,应组织有关人员对图纸进行会审,会审时应对构件本身的几何尺寸及构件安装位置相互尺寸进行审核,审核构件尺寸之间有无矛盾,对有疑问的尺寸,提请有关部门解决,并做好会审记录。施工场地准备;施工场地平整,临时电源、缆线应挂设整齐,临时配电盘、电焊机应排放整齐,并设置临时接地。防水棚搭设应牢固可靠。施工临时设施准备:(1)将吊盘在井口组装。(2)根据井筒中心线在天轮平台上布置提升天轮,相对位置提升绞车,落地稳绳天轮布置在井口(见图)。(3)对井口进行封闭,并留出人孔,装上井盖门。(4)根据井筒中心线将稳车固定。(5)依次将提升绳、稳绳挂好,并将稳绳与吊盘进行联接,挂好吊桶。(3)梯子间安装梯子间安装前,甲方应向施工单位提交井口标高、井筒十字中心线基准点,而后施工单位依据标高、井筒十字中心线基准点,设计图纸确定各构件在井筒内的位置。安装施工程序:施工时采用高为6m的二层吊盘,吊盘直径为3.7m圆盘,下层圆盘用来画线、打眼,上层圆盘装壁座、梯子梁及梯子间等,为使托架锚杆安装准确无误,每层锚杆孔处的开凿可用定位盘来确定,用层间距尺确定各层间距。为保证锚杆孔的垂直和施工质量,在定位盘各锚杆孔处焊管定位,风钻可通过定位套打眼。并利用能升降的立杆调整,用水平管找平,用顶丝固定定位盘。钻杆要水平对准孔位垂直于井壁,孔眼的深度要一致,一般不得超过320mm。安装锚杆时先吹净孔内岩尘及淋水,把锚固剂装入孔内,用风锚头将锚杆送入孔内,锚杆推进时间为30-40秒。托架安装好后,根据井壁平整情况在托架与井壁间用树脂胶泥填实,填平找正,其施工步骤为标定孔位-钻孔-吹孔-外观检查-放锚固剂-安装锚杆-安装壁座-安装钢梁-梯子间等。安装基准线设置:为保证安装质量,拟设置6根垂线(布置见附图)。井筒内悬挂一趟Ф50mm的塑料风管,风源由地面风机房引到井筒内,以利于锚杆钻孔,塑料管固定在吊盘绳上随吊盘逐段下放。(4)施工用电及通讯井筒施工用电,可随吊盘绳下放U-1KV-3×35+1×10mm?低压橡套电缆。380V电缆由地面配电点引至吊盘配电盘上。吊盘上设置防爆开关、干式变压器、电焊机。吊盘上施工照明及煤电钻用电,由干式变压器供给。(5)排水管路安装管路安装待井筒内托架、梯子间安装完工后进行,用一台10T稳车悬吊管子,逐段下放至井底,利用井下的两层圆盘由上至下的逐层安装管子卡子。四、施工设施选型及计算:1、吊盘结构及重量选型计算(1)吊盘自重:根据附图计算:6100kg(2)吊盘载重:6050kg施工人员重:75kg/人×10人=750kg吊桶落到吊盘上的冲击载荷取2500kg吊盘上的风动工具、电焊机、开关等设施重1500kg,电盘上临时堆放材料重1300kg吊盘总重:(1)+(2)=12150kg2、吊盘钢丝绳选型及计算(1)悬吊连接件重350kg(2)电缆重0.4kg/m×477m=191kg(3)钢丝绳自重预选6×19+FC-Ф34-1870q=4.1kg/mQ=q1=4.1kg/m×2×477m=3911kg(4)吊盘钢丝绳安全系数考虑到吊盘局部受力偏移,因此每根绳受力按悬吊重量的3/5来校验安全系数吊盘绳悬重:12150kg+3911kg+541kg=16602kg每根钢丝绳重量:16602kg×3/5=9961kg安全系数:n=663KN×1.197÷9.81/9961kg=8.12>6所选钢丝绳符合要求3、吊盘稳车选型根据上述计算选用两台10T稳车符合要求4、主提升机选用JK-1.6绞车,钢丝绳选用18×7-Ф28不旋转绳。吊桶选用1m?,因为载重量不大,所以安全系数足够,在此不再验算。5、排水管路下放时钢丝绳及稳车选型计算排水管路直径80mm×10mm每次下放长度100m,管子重57.95kg/m×50m≈2900kg吊挂件重50kg预选钢丝绳...
