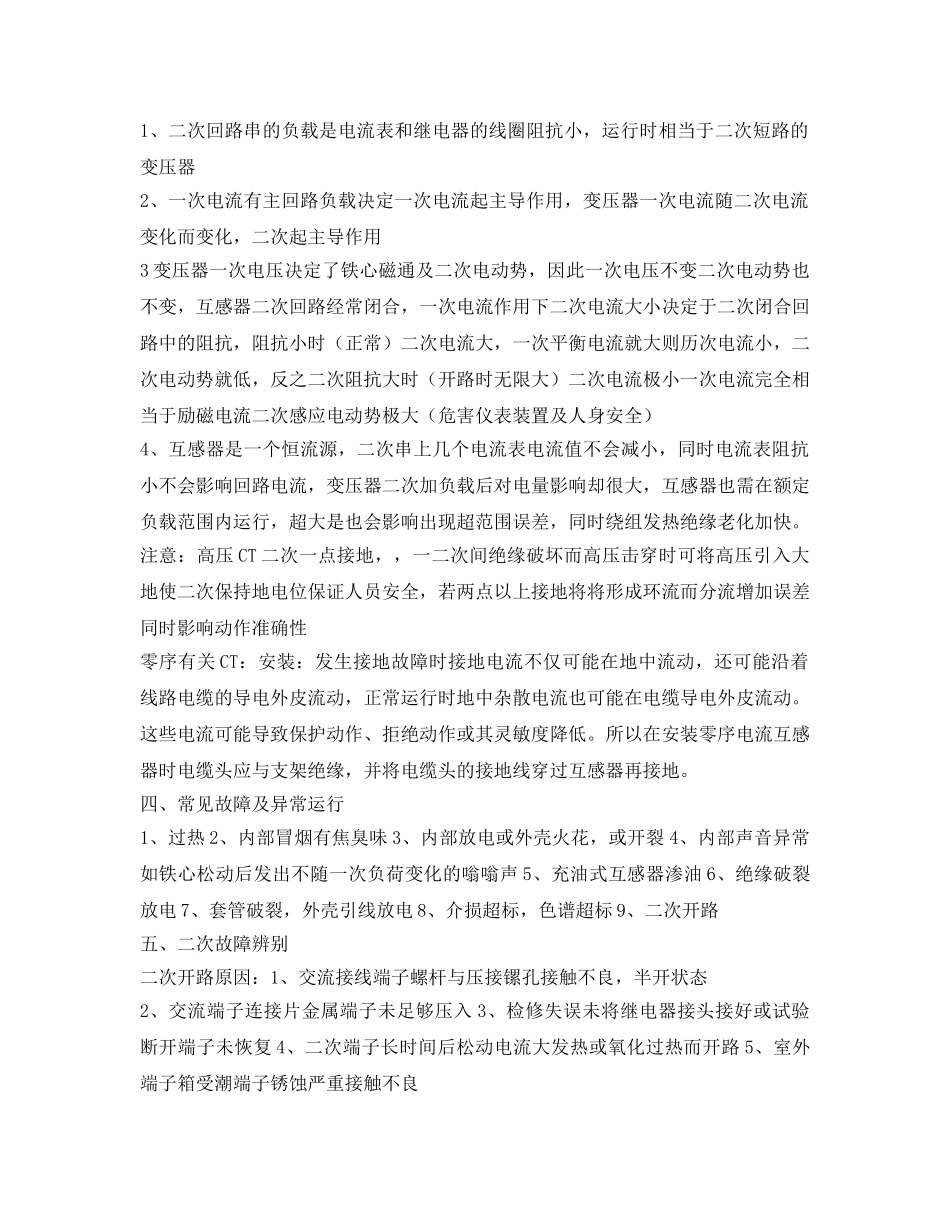

电流互感器异常辨别及处理一、电流互感器型号含义：L（第一个字母）电流互感器，第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。第四（或五）个字母：B--保护级；C--差动保护；D--D级；J--加大容量；Q--加强型。连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。准确等级含义举例：0.5/10p10/10p10含义：1、0.5计量准确等级，有0.2、0.5、1.0、0.2s、0.5s、5p、10p等几种，带s的时特殊互感器要求进度在1℅-120℅负载内精度足够x℅，不带字母的误差在20℅－120℅负载内精度足够，带P的标示接几点保护用，短路电流下负荷误差在x℅2、10p10指保护等级在10倍额定一次电流下误差＋10℅3、准确过载系数，额定负荷下能满足准确级要求的最大一次电流叫作额定准确限值一次电流，该电流与一次额定电流比叫作准确过载即限值系数，当一次电流足够大时铁心饱和无法反映一次电流，10p10即10倍额定电流下误差10℅二、影响电流传感器的准确性有如下原因：温度变化装配出差错其他相电流的影响（串扰）针对上述影响电流传感器精确度的因素，可采取如下方法进行解决。1）采用对温度反应不敏感的特殊材料，以降低温度对其的影响2）测量传感器的温度，然后对温度进行补偿。3）装配误差可以用适当的机械安装来消除。（一般情况下，电流传感器是集成在套管中，这样装配误差就可以降低。）三、与一般变压器的区别：1、二次回路串的负载是电流表和继电器的线圈阻抗小，运行时相当于二次短路的变压器2、一次电流有主回路负载决定一次电流起主导作用，变压器一次电流随二次电流变化而变化，二次起主导作用3变压器一次电压决定了铁心磁通及二次电动势，因此一次电压不变二次电动势也不变，互感器二次回路经常闭合，一次电流作用下二次电流大小决定于二次闭合回路中的阻抗，阻抗小时（正常）二次电流大，一次平衡电流就大则历次电流小，二次电动势就低，反之二次阻抗大时（开路时无限大）二次电流极小一次电流完全相当于励磁电流二次感应电动势极大（危害仪表装置及人身安全）4、互感器是一个恒流源，二次串上几个电流表电流值不会减小，同时电流表阻抗小不会影响回路电流，变压器二次加负载后对电量影响却很大，互感器也需在额定负载范围内运行，超大是也会影响出现超范围误差，同时绕组发热绝缘老化加快。注意：高压CT二次一点接地，，一二次间绝缘破坏而高压击穿时可将高压引入大地使二次保持地电位保证人员安全，若两点以上接地将将形成环流而分流增加误差同时影响动作准确性零序有关CT：安装：发生接地故障时接地电流不仅可能在地中流动，还可能沿着线路电缆的导电外皮流动，正常运行时地中杂散电流也可能在电缆导电外皮流动。这些电流可能导致保护动作、拒绝动作或其灵敏度降低。所以在安装零序电流互感器时电缆头应与支架绝缘，并将电缆头的接地线穿过互感器再接地。四、常见故障及异常运行1、过热2、内部冒烟有焦臭味3、内部放电或外壳火花，或开裂4、内部声音异常如铁心松动后发出不随一次负荷变化的嗡嗡声5、充油式互感器渗油6、绝缘破裂放电7、套管破裂，外壳引线放电8、介损超标，色谱超标9、二次开路五、二次故障辨别二次开路原因：1、交流接线端子螺杆与压接镙孔接触不良，半开状态2、交流端子连接片金属端子未足够压入3、检修失误未将继电器接头接好或试验断开端子未恢复4、二次端子长时间后松动电流大发热或氧化过热而开路5、室外端子箱受潮端子锈蚀严重接触不良CT二次开路故障一般可从以下现象进行检查判断：（1）回路仪表指示异常，一般是降低或为零。用于测量表计的电流回路开路，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。如表计指示时有时无，则可能处于半开路状态（接触不良）。（2）CT本体有无噪声如嗡嗡的响声振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显（3CT二次回路端子、元件线头有放电、打火现象。（4）继保发生误动或拒动，...
