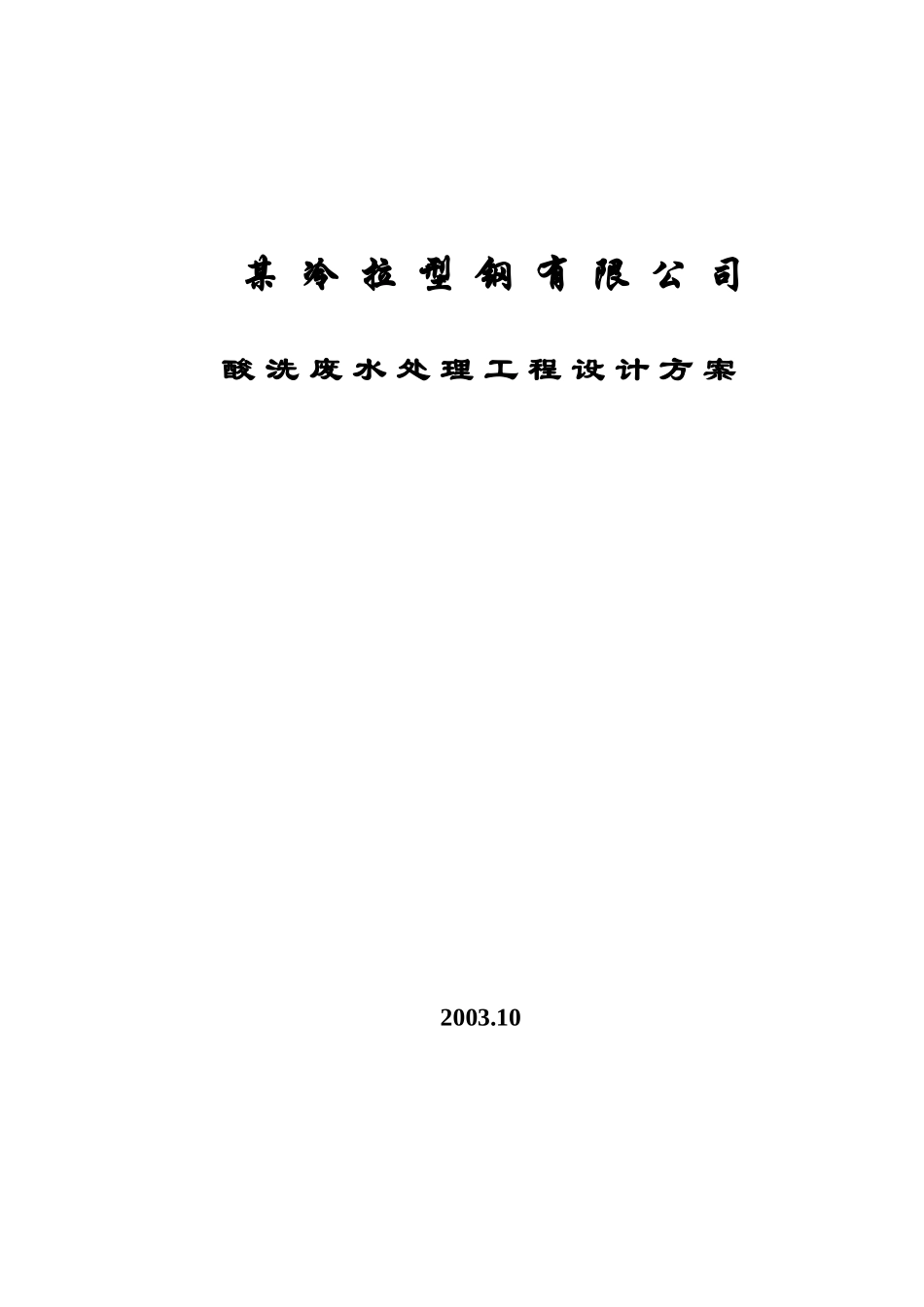

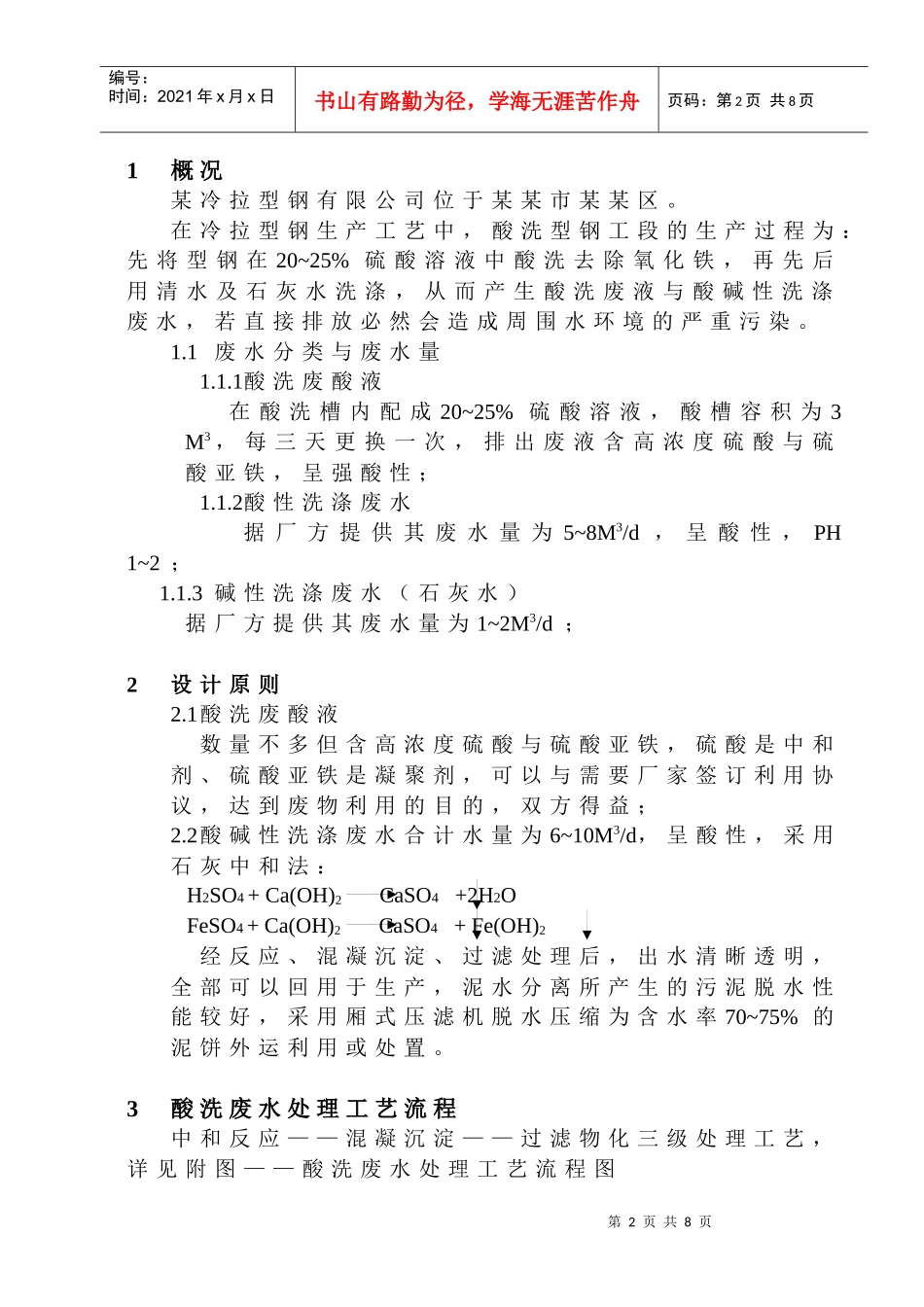

某冷拉型钢有限公司酸洗废水处理工程设计方案2003.10第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页目录1、概况2、设计原则3、酸洗废水处理工艺流程4、各处理设施的设计参数、功能与选型5、动力设备一览表6、工程概算7、运行费用与处理成本测算8、本设计方案的主要特点9、服务承诺10、公司简介11、环保废水专项工程设计证书12、环境污染治理许可证13、江苏省环境保护设施运营资质证书14、银行AAA资信等级证书第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页1概况某冷拉型钢有限公司位于某某市某某区。在冷拉型钢生产工艺中，酸洗型钢工段的生产过程为：先将型钢在20~25%硫酸溶液中酸洗去除氧化铁，再先后用清水及石灰水洗涤，从而产生酸洗废液与酸碱性洗涤废水，若直接排放必然会造成周围水环境的严重污染。1.1废水分类与废水量1.1.1酸洗废酸液在酸洗槽内配成20~25%硫酸溶液，酸槽容积为3M3，每三天更换一次，排出废液含高浓度硫酸与硫酸亚铁，呈强酸性；1.1.2酸性洗涤废水据厂方提供其废水量为5~8M3/d，呈酸性，PH1~2；1.1.3碱性洗涤废水（石灰水）据厂方提供其废水量为1~2M3/d；2设计原则2.1酸洗废酸液数量不多但含高浓度硫酸与硫酸亚铁，硫酸是中和剂、硫酸亚铁是凝聚剂，可以与需要厂家签订利用协议，达到废物利用的目的，双方得益；2.2酸碱性洗涤废水合计水量为6~10M3/d，呈酸性，采用石灰中和法：H2SO4+Ca(OH)2CaSO4+2H2OFeSO4+Ca(OH)2CaSO4+Fe(OH)2经反应、混凝沉淀、过滤处理后，出水清晰透明，全部可以回用于生产，泥水分离所产生的污泥脱水性能较好，采用厢式压滤机脱水压缩为含水率70~75%的泥饼外运利用或处置。3酸洗废水处理工艺流程中和反应——混凝沉淀——过滤物化三级处理工艺，详见附图——酸洗废水处理工艺流程图第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页4各处理设施的设计参数、功能与选型4.1浓酸液4.1.1集液池圆形砖混结构酸液池一座，有效容积10M3，内净尺寸：D×H=3×2（M），可贮存三批废液，内壁采用软塑料旦防腐处理；4.1.2废液泵选用32LW8-12-0.75型不锈钢立式耐腐蚀排污泵一台，性能：Q=8M3/h、H=12M、n=2900r/min、N=0.75KW；4.1.3运送废液贮槽（厂方自定）；4.2酸碱性洗涤废水4.2.1中和反应池圆形砖混结构废水池一座，有效容积12M3，内净尺寸：D×H=3.2×2（M），内壁用软塑料旦防腐处理，采用空气与泵循环结合的方式进行充分搅拌反应；4.2.2石灰乳池长方形池一座，有效容积~2M3；4.2.3气泵选用DLB-6型层叠式气泵二台（一开一备），性能Q=42M3/h、H=3M、N=1.1KW；4.2.4废水泵选用32LW8-12-0.75型不锈钢立式排污泵一台，性能：Q=8M3/h、H=12M、n=2900r/min、N=0.75KW；4.2.5混凝沉淀过滤池选用JCL-2A型组合化设备一套，加高0.5M（增加污泥区容积），内外壁用耐腐蚀涂料防腐处理，外形尺寸：L1×L2×B×H=4.1×3.4×2.0×3.8（M），处理能力≤5M3/h，出水自流入回用水池，过滤区分隔为二格，每2~3个班运行后轮流反冲洗一次，每次反冲洗6~8分钟，反冲洗排水排入中和反应池；4.2.6反洗水泵、回用水泵选用IS80-65-125型一台，兼作回用泵与反洗泵，性能：Q=30~60M3/h、H=22.5~18M、n=2900r/min、N=5.5KW；4.2.7回用水池矩形半地下式砖混结构水池一座，有效容积第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页~10M3，用作回用水池兼反洗水池；4.2.8浓浆泵选用I-1B50型螺杆泵二台（一开一备），性能：Q=5.6M3/h、H=80M、n=960r/min、N=3KW，直接从混凝沉淀过滤池泥斗内抽泥，压送入厢式压滤机；4.2.9厢式压滤机选用XAY25/630-U型一台，F=25M2、V=313L、N=1.5KW，外形尺寸：L×W×H=3984×1020×1178（mm）。5动力设备一览表序号名称型号单位数量功率(KW)备注单台合计常用1不锈钢立式排污泵32LW8-12-0.75型台20.751.51.52气泵DLB-6型台21.12.21.13回用水泵IS80-65-125型台15.55.55.54浓浆泵I-1B50型台23.06.03.05厢式压滤机XAY25/630-U型台11.51.51.56工程概算6...
