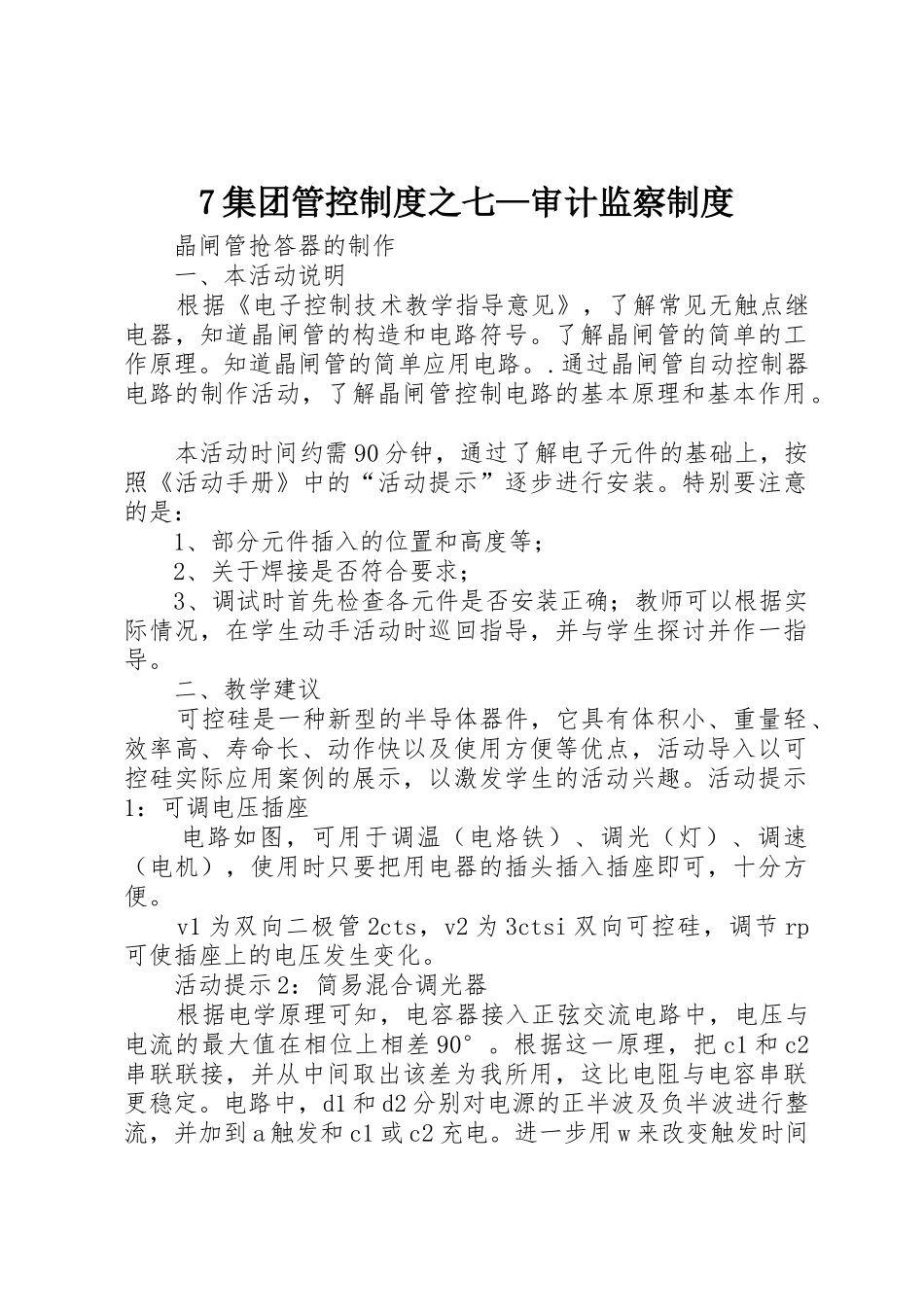

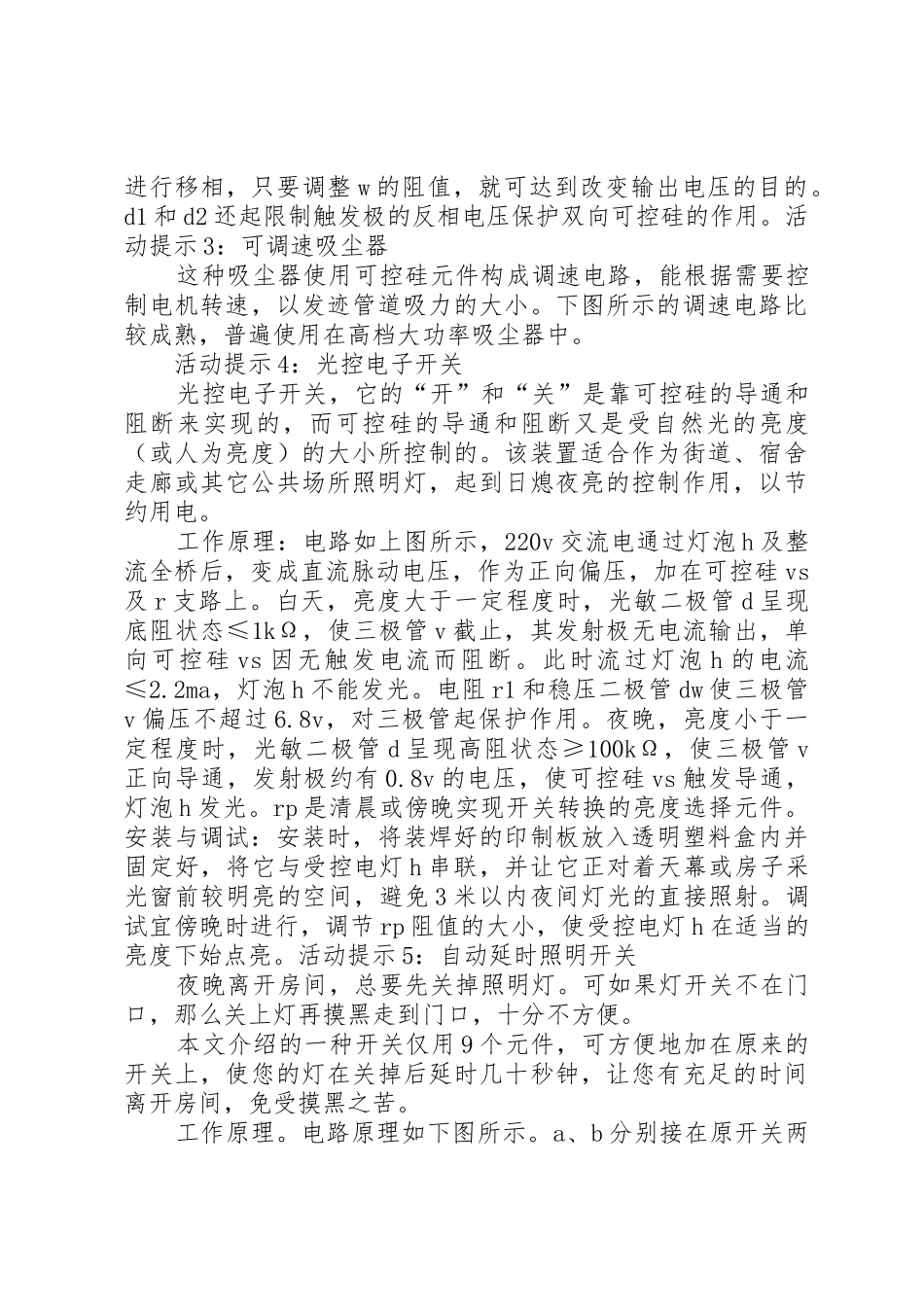

7集团管控制度之七—审计监察制度晶闸管抢答器的制作一、本活动说明根据《电子控制技术教学指导意见》，了解常见无触点继电器，知道晶闸管的构造和电路符号。了解晶闸管的简单的工作原理。知道晶闸管的简单应用电路。.通过晶闸管自动控制器电路的制作活动，了解晶闸管控制电路的基本原理和基本作用。本活动时间约需90分钟，通过了解电子元件的基础上，按照《活动手册》中的“活动提示”逐步进行安装。特别要注意的是：1、部分元件插入的位置和高度等；2、关于焊接是否符合要求；3、调试时首先检查各元件是否安装正确；教师可以根据实际情况，在学生动手活动时巡回指导，并与学生探讨并作一指导。二、教学建议可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，活动导入以可控硅实际应用案例的展示，以激发学生的活动兴趣。活动提示1：可调电压插座电路如图，可用于调温（电烙铁）、调光（灯）、调速（电机），使用时只要把用电器的插头插入插座即可，十分方便。v1为双向二极管2cts，v2为3ctsi双向可控硅，调节rp可使插座上的电压发生变化。活动提示2：简易混合调光器根据电学原理可知，电容器接入正弦交流电路中，电压与电流的最大值在相位上相差90°。根据这一原理，把c1和c2串联联接，并从中间取出该差为我所用，这比电阻与电容串联更稳定。电路中，d1和d2分别对电源的正半波及负半波进行整流，并加到a触发和c1或c2充电。进一步用w来改变触发时间进行移相，只要调整w的阻值，就可达到改变输出电压的目的。d1和d2还起限制触发极的反相电压保护双向可控硅的作用。活动提示3：可调速吸尘器这种吸尘器使用可控硅元件构成调速电路，能根据需要控制电机转速，以发迹管道吸力的大小。下图所示的调速电路比较成熟，普遍使用在高档大功率吸尘器中。活动提示4：光控电子开关光控电子开关，它的“开”和“关”是靠可控硅的导通和阻断来实现的，而可控硅的导通和阻断又是受自然光的亮度（或人为亮度）的大小所控制的。该装置适合作为街道、宿舍走廊或其它公共场所照明灯，起到日熄夜亮的控制作用，以节约用电。工作原理：电路如上图所示，220v交流电通过灯泡h及整流全桥后，变成直流脉动电压，作为正向偏压，加在可控硅vs及r支路上。白天，亮度大于一定程度时，光敏二极管d呈现底阻状态≤1kΩ，使三极管v截止，其发射极无电流输出，单向可控硅vs因无触发电流而阻断。此时流过灯泡h的电流≤2.2ma，灯泡h不能发光。电阻r1和稳压二极管dw使三极管v偏压不超过6.8v，对三极管起保护作用。夜晚，亮度小于一定程度时，光敏二极管d呈现高阻状态≥100kΩ，使三极管v正向导通，发射极约有0.8v的电压，使可控硅vs触发导通，灯泡h发光。rp是清晨或傍晚实现开关转换的亮度选择元件。安装与调试：安装时，将装焊好的印制板放入透明塑料盒内并固定好，将它与受控电灯h串联，并让它正对着天幕或房子采光窗前较明亮的空间，避免3米以内夜间灯光的直接照射。调试宜傍晚时进行，调节rp阻值的大小，使受控电灯h在适当的亮度下始点亮。活动提示5：自动延时照明开关夜晚离开房间，总要先关掉照明灯。可如果灯开关不在门口，那么关上灯再摸黑走到门口，十分不方便。本文介绍的一种开关仅用9个元件，可方便地加在原来的开关上，使您的灯在关掉后延时几十秒钟，让您有充足的时间离开房间，免受摸黑之苦。工作原理。电路原理如下图所示。a、b分别接在原开关两端。合上开关s时，交流电的正半周经d6、r2、r1、d1和可控硅控制极，触发可控硅导通；交流电的负半周经d4、r2、r1、d1和可控硅控制极，触发可控硅导通。可控硅导通后，相当于短路c、d两点，因而a、b两点也经过二极管和导通的可控硅闭合起来。此时照明灯亮。断开开关s后，由于电容c1经r1、d1和可控硅控制极放电，使可控硅仍有触发电流维持导通。放电电流逐渐减小，一段时间后，可控硅截止，灯灭。此电路延时时间约为40～50秒。元件选择。可控硅选最大电流1a、耐压400v的。d1、d3～d6可用1n4004。c1用耐压630v、35μf的彩电电容。如果合上开关s灯不亮，可适当减小r1的阻值。活动提示6：声控音乐彩灯彩灯控制器的电路...
