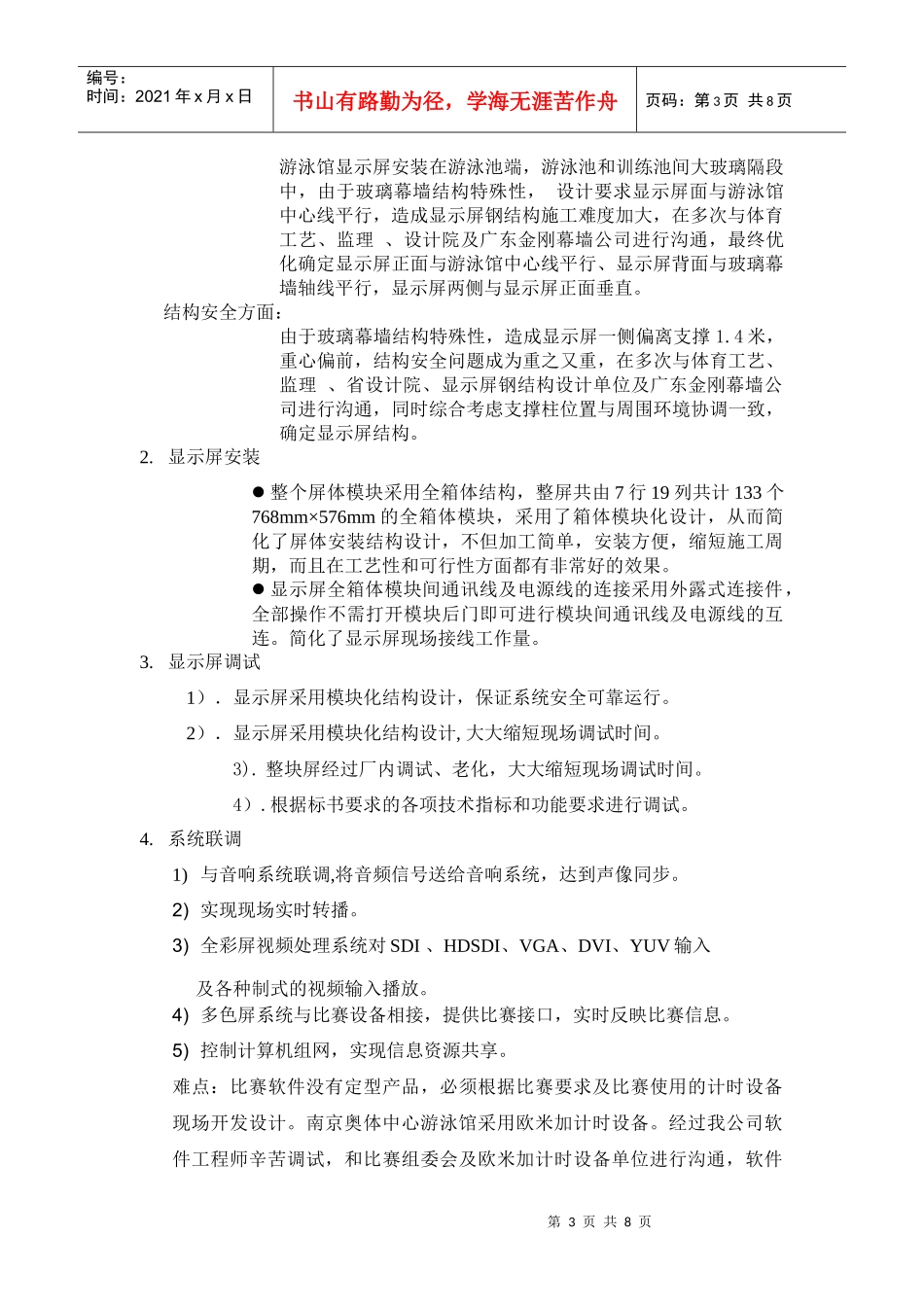

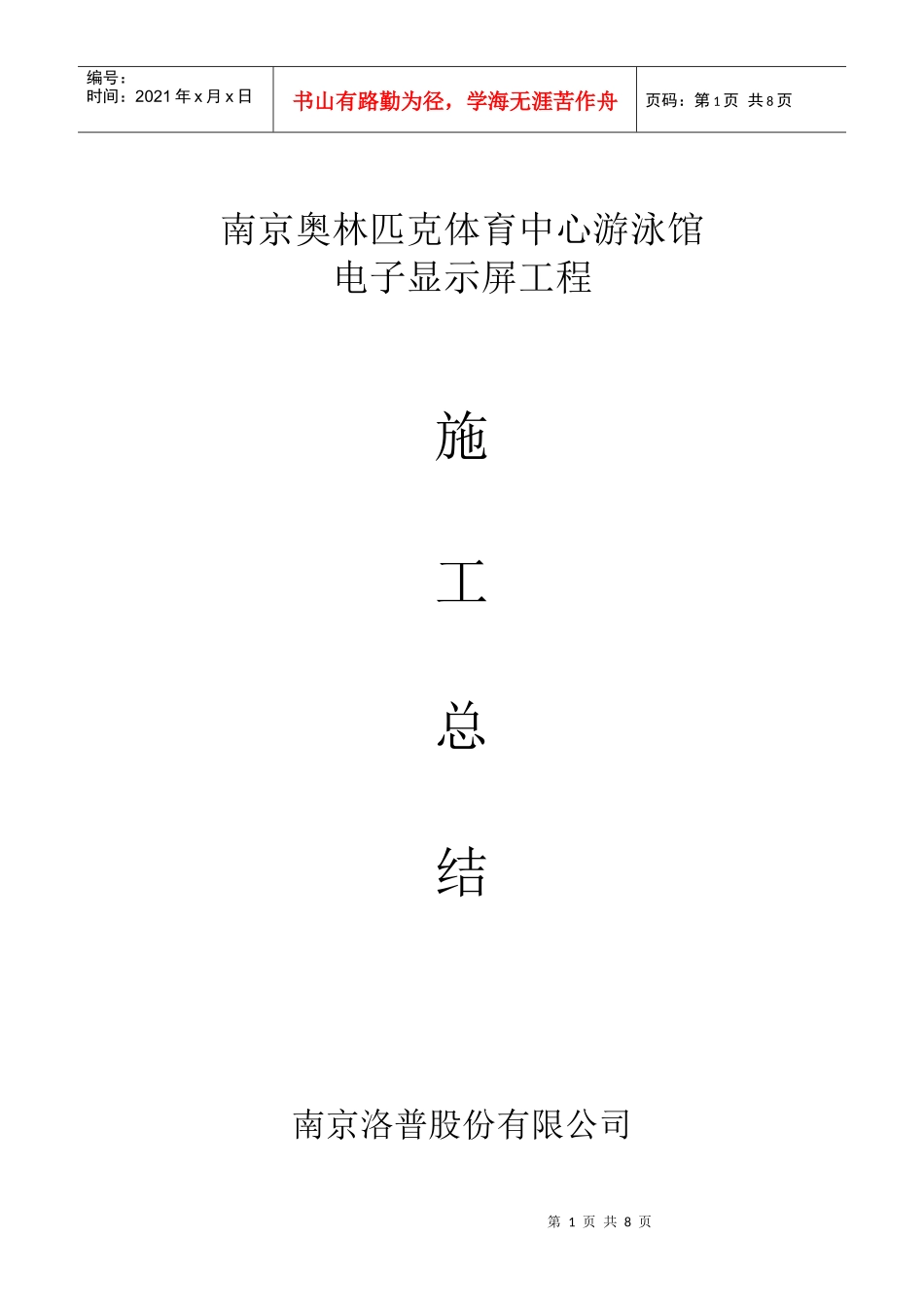

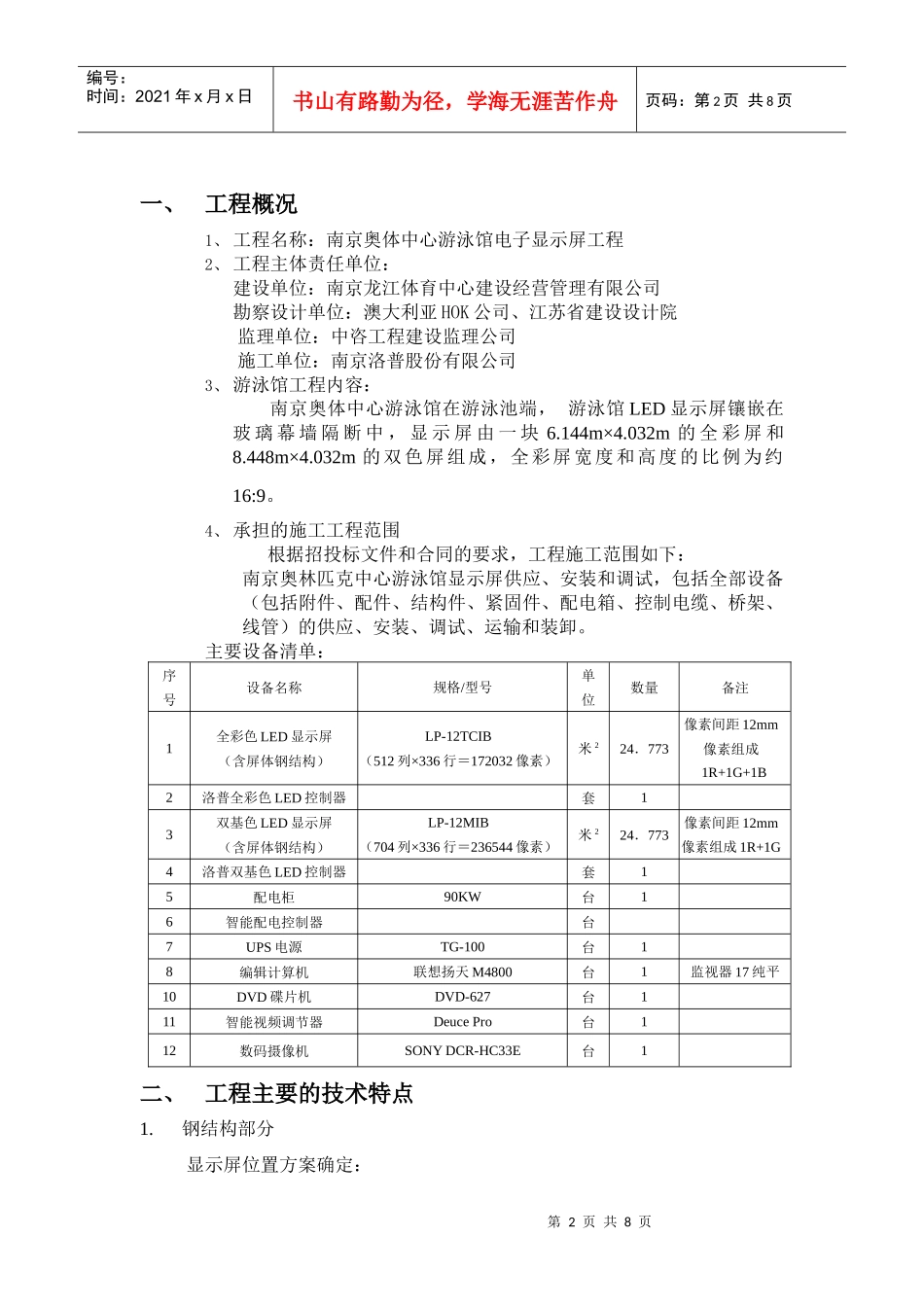

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页南京奥林匹克体育中心游泳馆电子显示屏工程施工总结南京洛普股份有限公司第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页一、工程概况1、工程名称：南京奥体中心游泳馆电子显示屏工程2、工程主体责任单位：建设单位：南京龙江体育中心建设经营管理有限公司勘察设计单位：澳大利亚HOK公司、江苏省建设设计院监理单位：中咨工程建设监理公司施工单位：南京洛普股份有限公司3、游泳馆工程内容：南京奥体中心游泳馆在游泳池端，游泳馆LED显示屏镶嵌在玻璃幕墙隔断中，显示屏由一块6.144m×4.032m的全彩屏和8.448m×4.032m的双色屏组成，全彩屏宽度和高度的比例为约16:9。4、承担的施工工程范围根据招投标文件和合同的要求，工程施工范围如下：南京奥林匹克中心游泳馆显示屏供应、安装和调试，包括全部设备（包括附件、配件、结构件、紧固件、配电箱、控制电缆、桥架、线管）的供应、安装、调试、运输和装卸。主要设备清单：序号设备名称规格/型号单位数量备注1全彩色LED显示屏（含屏体钢结构）LP-12TCIB（512列×336行＝172032像素）米224．773像素间距12mm像素组成1R+1G+1B2洛普全彩色LED控制器套13双基色LED显示屏（含屏体钢结构）LP-12MIB（704列×336行＝236544像素）米224．773像素间距12mm像素组成1R+1G4洛普双基色LED控制器套15配电柜90KW台16智能配电控制器台7UPS电源TG-100台18编辑计算机联想扬天M4800台1监视器17纯平10DVD碟片机DVD-627台111智能视频调节器DeucePro台112数码摄像机SONYDCR-HC33E台1二、工程主要的技术特点1.钢结构部分显示屏位置方案确定：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页游泳馆显示屏安装在游泳池端，游泳池和训练池间大玻璃隔段中，由于玻璃幕墙结构特殊性，设计要求显示屏面与游泳馆中心线平行，造成显示屏钢结构施工难度加大，在多次与体育工艺、监理、设计院及广东金刚幕墙公司进行沟通，最终优化确定显示屏正面与游泳馆中心线平行、显示屏背面与玻璃幕墙轴线平行，显示屏两侧与显示屏正面垂直。结构安全方面：由于玻璃幕墙结构特殊性，造成显示屏一侧偏离支撑1.4米，重心偏前，结构安全问题成为重之又重，在多次与体育工艺、监理、省设计院、显示屏钢结构设计单位及广东金刚幕墙公司进行沟通，同时综合考虑支撑柱位置与周围环境协调一致，确定显示屏结构。2.显示屏安装整个屏体模块采用全箱体结构，整屏共由7行19列共计133个768mm×576mm的全箱体模块，采用了箱体模块化设计，从而简化了屏体安装结构设计，不但加工简单，安装方便，缩短施工周期，而且在工艺性和可行性方面都有非常好的效果。显示屏全箱体模块间通讯线及电源线的连接采用外露式连接件，全部操作不需打开模块后门即可进行模块间通讯线及电源线的互连。简化了显示屏现场接线工作量。3.显示屏调试1）．显示屏采用模块化结构设计，保证系统安全可靠运行。2）．显示屏采用模块化结构设计,大大缩短现场调试时间。3).整块屏经过厂内调试、老化，大大缩短现场调试时间。4）.根据标书要求的各项技术指标和功能要求进行调试。4.系统联调1)与音响系统联调,将音频信号送给音响系统，达到声像同步。2)实现现场实时转播。3)全彩屏视频处理系统对SDI、HDSDI、VGA、DVI、YUV输入及各种制式的视频输入播放。4)多色屏系统与比赛设备相接，提供比赛接口，实时反映比赛信息。5)控制计算机组网，实现信息资源共享。难点：比赛软件没有定型产品，必须根据比赛要求及比赛使用的计时设备现场开发设计。南京奥体中心游泳馆采用欧米加计时设备。经过我公司软件工程师辛苦调试，和比赛组委会及欧米加计时设备单位进行沟通，软件第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页实现比赛时间在显示屏实时显示。三、工程施工简况南京奥体中心游泳馆电子显示屏工程2005年2月19日开工，2005年5月20日竣工。从此工程合同一签定，并成立南京奥体中心项目部。多次勘...
