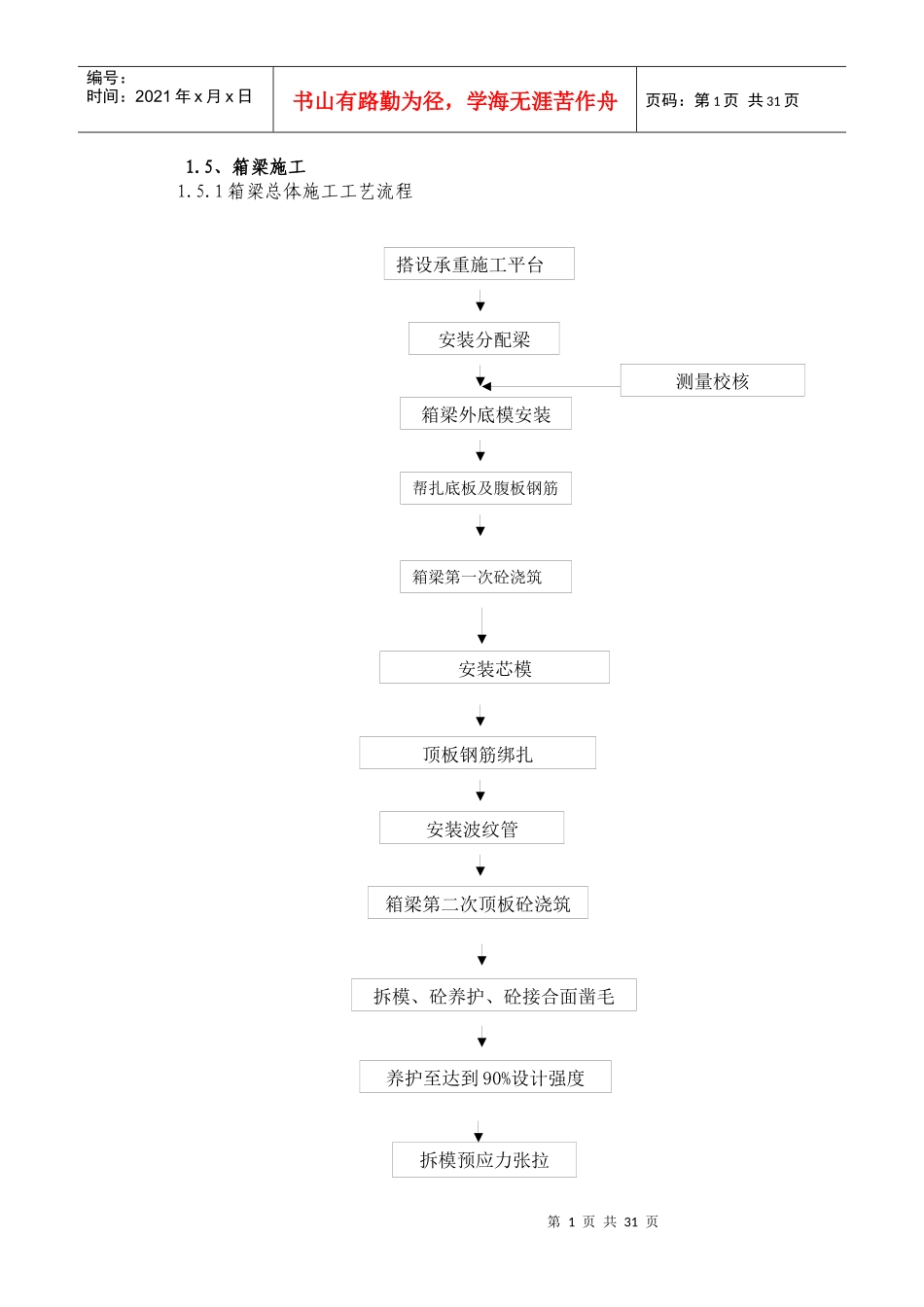

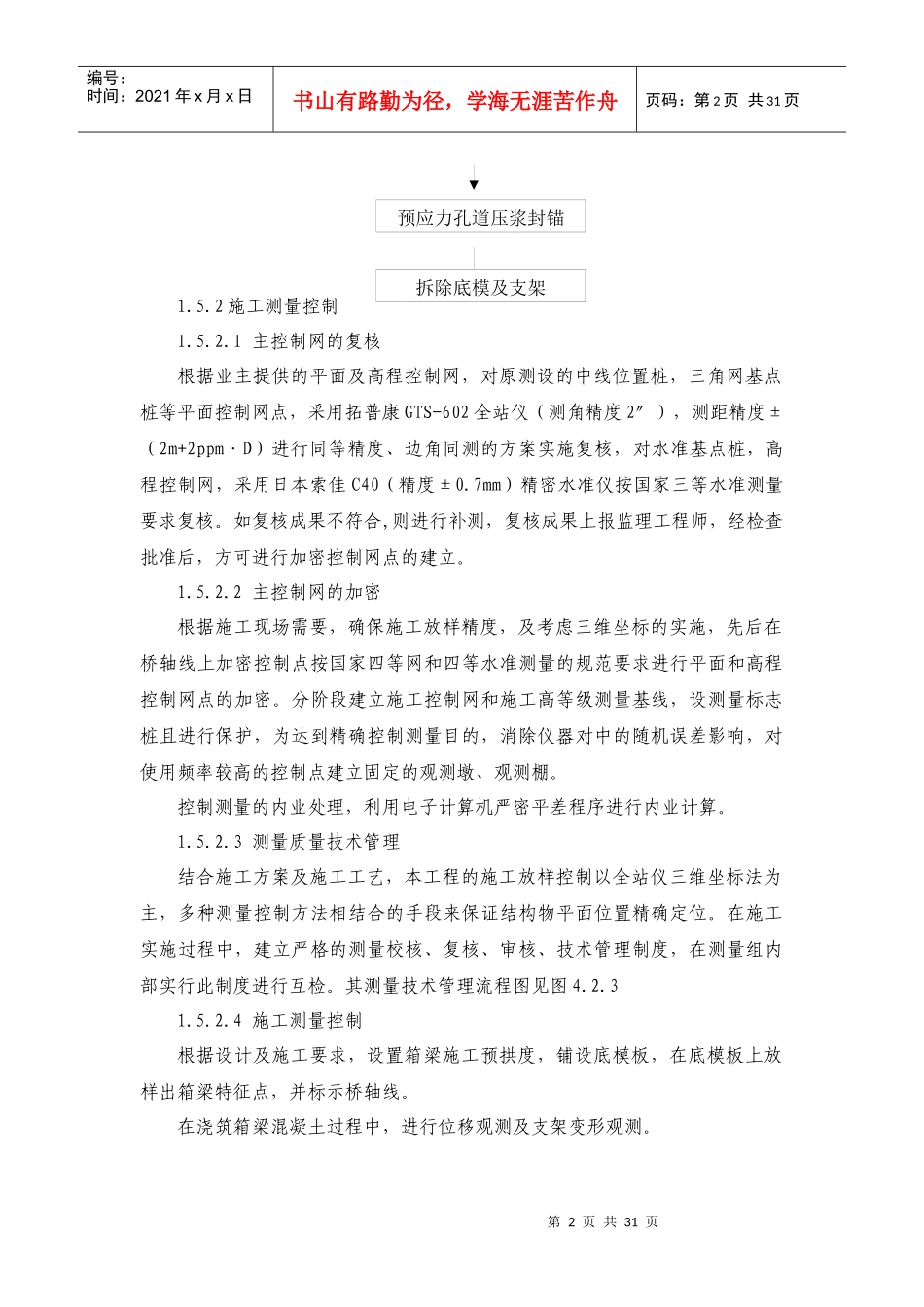

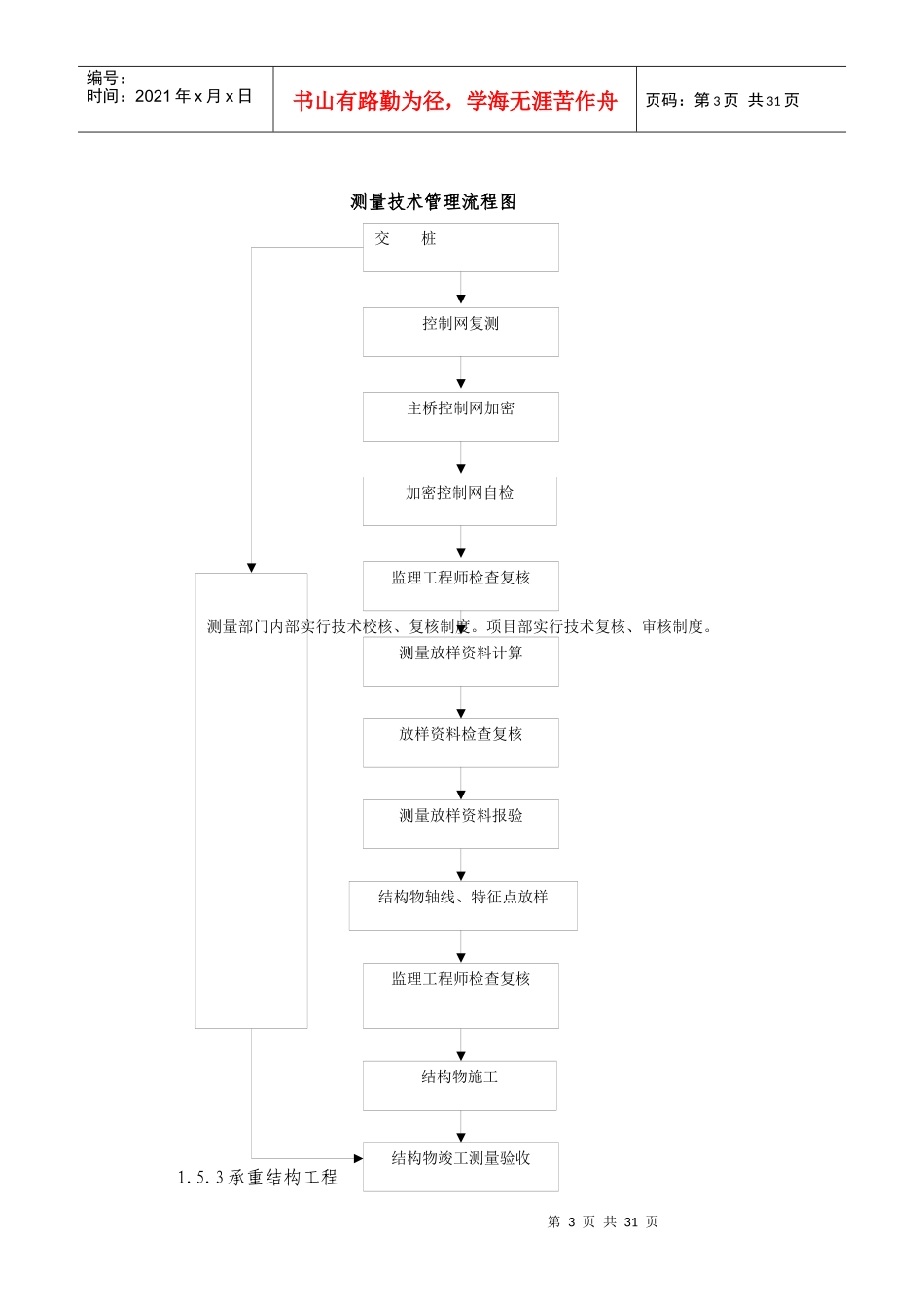

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页1.5、箱梁施工1.5.1箱梁总体施工工艺流程搭设承重施工平台安装分配梁箱梁外底模安装帮扎底板及腹板钢筋安装芯模顶板钢筋绑扎安装波纹管测量校核箱梁第二次顶板砼浇筑拆模、砼养护、砼接合面凿毛拆模预应力张拉养护至达到90%设计强度箱梁第一次砼浇筑第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页1.5.2施工测量控制1.5.2.1主控制网的复核根据业主提供的平面及高程控制网，对原测设的中线位置桩，三角网基点桩等平面控制网点，采用拓普康GTS-602全站仪（测角精度2″），测距精度±（2m+2ppm·D）进行同等精度、边角同测的方案实施复核，对水准基点桩，高程控制网，采用日本索佳C40（精度±0.7mm）精密水准仪按国家三等水准测量要求复核。如复核成果不符合,则进行补测，复核成果上报监理工程师，经检查批准后，方可进行加密控制网点的建立。1.5.2.2主控制网的加密根据施工现场需要，确保施工放样精度，及考虑三维坐标的实施，先后在桥轴线上加密控制点按国家四等网和四等水准测量的规范要求进行平面和高程控制网点的加密。分阶段建立施工控制网和施工高等级测量基线，设测量标志桩且进行保护，为达到精确控制测量目的，消除仪器对中的随机误差影响，对使用频率较高的控制点建立固定的观测墩、观测棚。控制测量的内业处理，利用电子计算机严密平差程序进行内业计算。1.5.2.3测量质量技术管理结合施工方案及施工工艺，本工程的施工放样控制以全站仪三维坐标法为主，多种测量控制方法相结合的手段来保证结构物平面位置精确定位。在施工实施过程中，建立严格的测量校核、复核、审核、技术管理制度，在测量组内部实行此制度进行互检。其测量技术管理流程图见图4.2.31.5.2.4施工测量控制根据设计及施工要求，设置箱梁施工预拱度，铺设底模板，在底模板上放样出箱梁特征点，并标示桥轴线。在浇筑箱梁混凝土过程中，进行位移观测及支架变形观测。预应力孔道压浆封锚拆除底模及支架第3页共31页第2页共31页控制网复测主桥控制网加密加密控制网自检监理工程师检查复核测量放样资料计算放样资料检查复核测量放样资料报验结构物轴线、特征点放样结构物施工监理工程师检查复核结构物竣工测量验收测量部门内部实行技术校核、复核制度。项目部实行技术复核、审核制度。交桩编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页测量技术管理流程图1.5.3承重结构工程第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页由于龙凤溪大桥地处丘陵，地势起伏高差较大，且大部份墩身较高，综合我项目部施工技术与施工经验，决定采用少支架承重方案。1.5.3.1承重少支架结构工程箱梁采用少支架浇注施工，在搭设前应在墩柱上上焊接牛腿。在每一跨的跨中采8根Φ=1.5m人工挖孔桩，而在跨龙凤溪4#-5#墩跨中先改变河道位置，然后筑岛回填，冲击钻基成孔，埋设8根Φ=1.5m桩基，再在桩上设置混凝土承台，承台及桩基采用C30混凝土，承台尺寸为5m×1m×12.5m，在此承台基础上焊接放置Φ800X8的钢管，然后采用法兰盘连接接长钢管（钢管每10m制作一节段）。在每根钢管上放置2根2I56工字钢，在工字钢上放置贝雷桁架。待固定桁架后，就可以在桁架上安置I25工字钢作为分配梁。在分配梁上安装底模板。钢管桩基础预埋件施工图第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页钢管桩承台施工图第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页少支架钢管施工侧面图第7页共31页第6页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共31页少支架钢管施工正面图第8页共31页第7页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共31页牛腿施工侧立面图牛腿正立面图第9页共31页第8页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共31页1...
