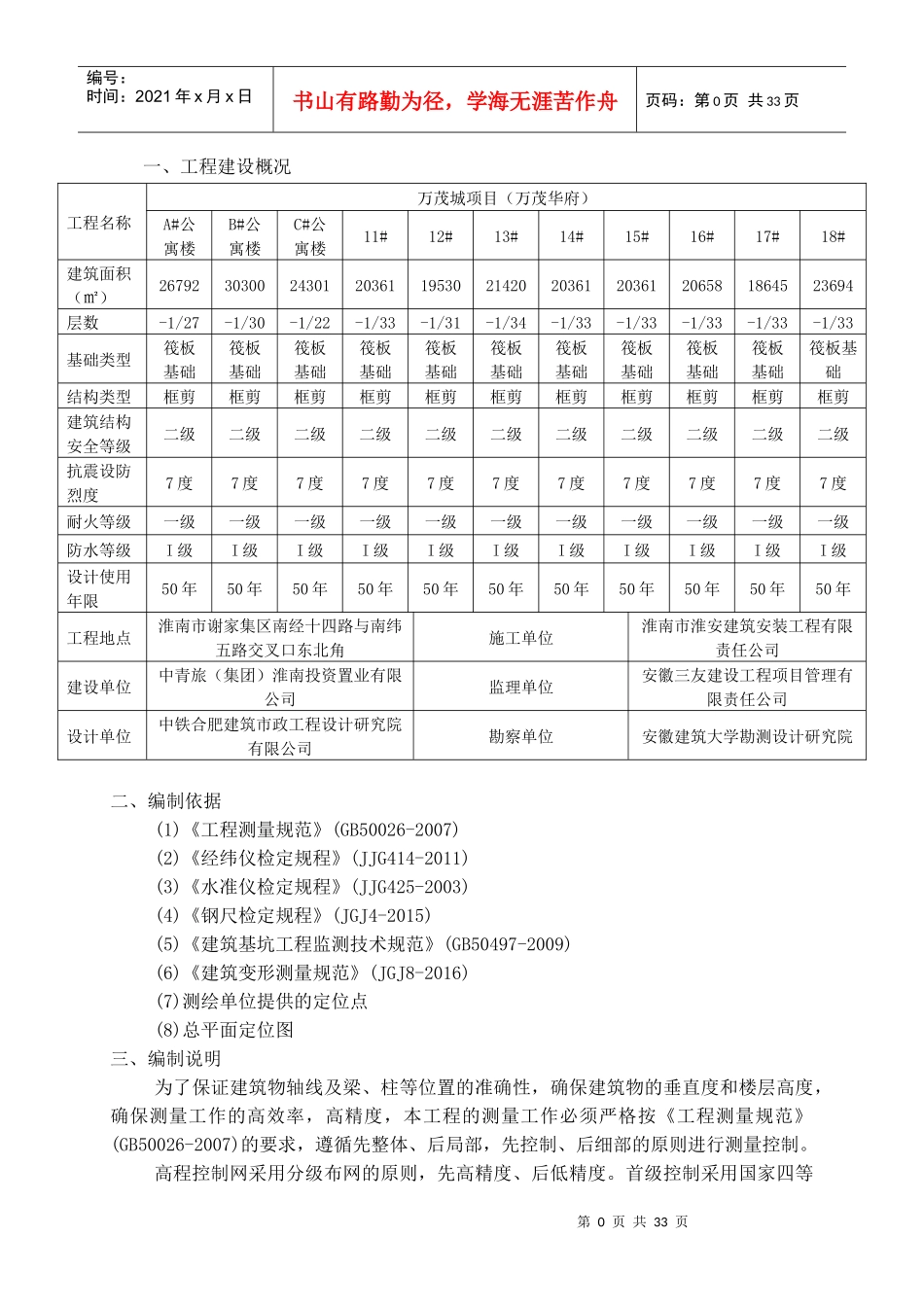

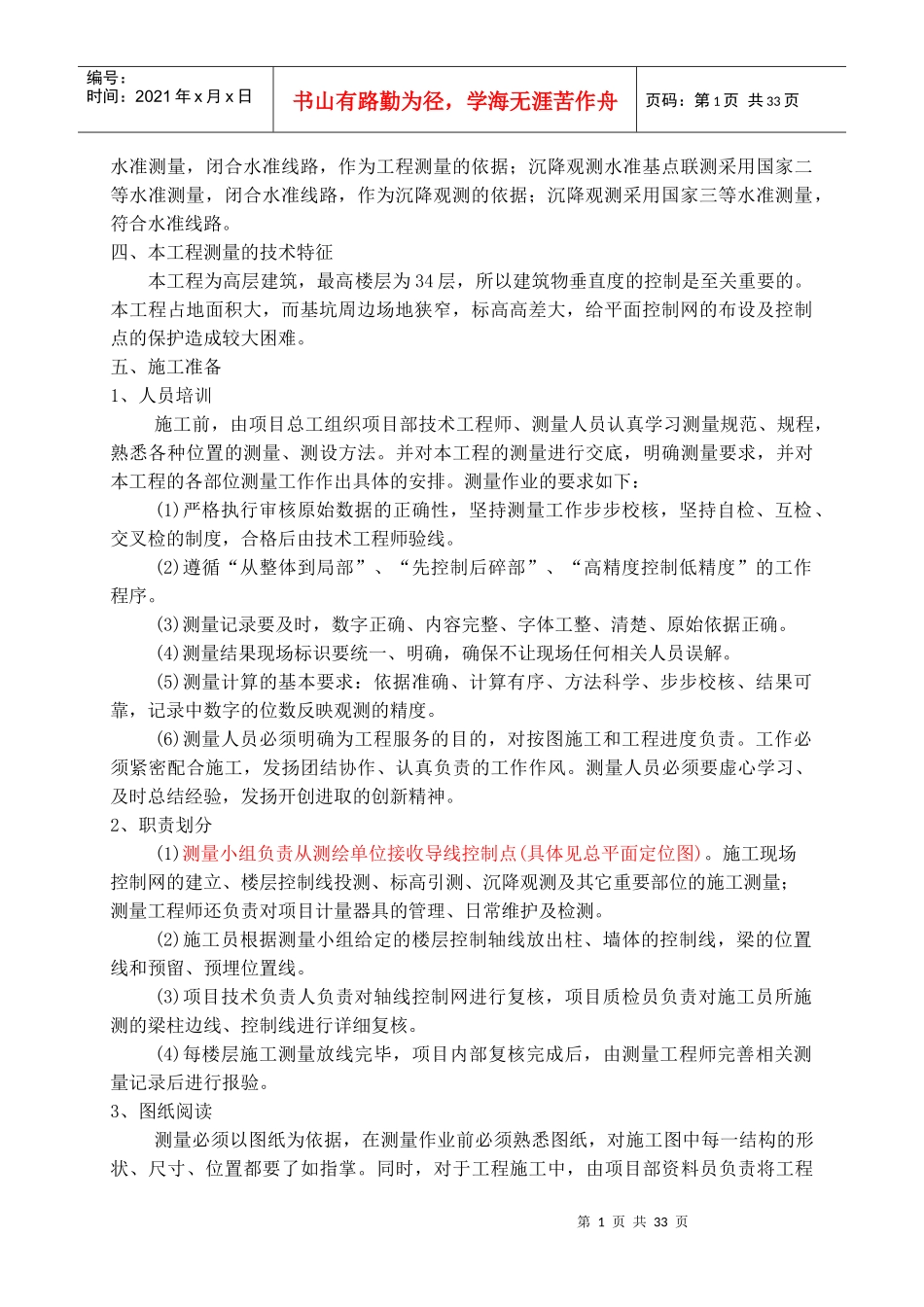

第0页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共33页一、工程建设概况工程名称万茂城项目（万茂华府）A#公寓楼B#公寓楼C#公寓楼11#12#13#14#15#16#17#18#建筑面积（㎡）2679230300243012036119530214202036120361206581864523694层数-1/27-1/30-1/22-1/33-1/31-1/34-1/33-1/33-1/33-1/33-1/33基础类型筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础结构类型框剪框剪框剪框剪框剪框剪框剪框剪框剪框剪框剪建筑结构安全等级二级二级二级二级二级二级二级二级二级二级二级抗震设防烈度7度7度7度7度7度7度7度7度7度7度7度耐火等级一级一级一级一级一级一级一级一级一级一级一级防水等级I级I级I级I级I级I级I级I级I级I级I级设计使用年限50年50年50年50年50年50年50年50年50年50年50年工程地点淮南市谢家集区南经十四路与南纬五路交叉口东北角施工单位淮南市淮安建筑安装工程有限责任公司建设单位中青旅（集团）淮南投资置业有限公司监理单位安徽三友建设工程项目管理有限责任公司设计单位中铁合肥建筑市政工程设计研究院有限公司勘察单位安徽建筑大学勘测设计研究院二、编制依据(1)《工程测量规范》(GB50026-2007)(2)《经纬仪检定规程》(JJG414-2011)(3)《水准仪检定规程》(JJG425-2003)(4)《钢尺检定规程》(JGJ4-2015)(5)《建筑基坑工程监测技术规范》(GB50497-2009)(6)《建筑变形测量规范》(JGJ8-2016)(7)测绘单位提供的定位点(8)总平面定位图三、编制说明为了保证建筑物轴线及梁、柱等位置的准确性，确保建筑物的垂直度和楼层高度，确保测量工作的高效率，高精度，本工程的测量工作必须严格按《工程测量规范》(GB50026-2007)的要求，遵循先整体、后局部，先控制、后细部的原则进行测量控制。高程控制网采用分级布网的原则，先高精度、后低精度。首级控制采用国家四等第1页共33页第0页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页水准测量，闭合水准线路，作为工程测量的依据；沉降观测水准基点联测采用国家二等水准测量，闭合水准线路，作为沉降观测的依据；沉降观测采用国家三等水准测量，符合水准线路。四、本工程测量的技术特征本工程为高层建筑，最高楼层为34层，所以建筑物垂直度的控制是至关重要的。本工程占地面积大，而基坑周边场地狭窄，标高高差大，给平面控制网的布设及控制点的保护造成较大困难。五、施工准备1、人员培训施工前，由项目总工组织项目部技术工程师、测量人员认真学习测量规范、规程，熟悉各种位置的测量、测设方法。并对本工程的测量进行交底，明确测量要求，并对本工程的各部位测量工作作出具体的安排。测量作业的要求如下：(1)严格执行审核原始数据的正确性，坚持测量工作步步校核，坚持自检、互检、交叉检的制度，合格后由技术工程师验线。(2)遵循“从整体到局部”、“先控制后碎部”、“高精度控制低精度”的工作程序。(3)测量记录要及时，数字正确、内容完整、字体工整、清楚、原始依据正确。(4)测量结果现场标识要统一、明确，确保不让现场任何相关人员误解。(5)测量计算的基本要求：依据准确、计算有序、方法科学、步步校核、结果可靠，记录中数字的位数反映观测的精度。(6)测量人员必须明确为工程服务的目的，对按图施工和工程进度负责。工作必须紧密配合施工，发扬团结协作、认真负责的工作作风。测量人员必须要虚心学习、及时总结经验，发扬开创进取的创新精神。2、职责划分(1)测量小组负责从测绘单位接收导线控制点(具体见总平面定位图)。施工现场控制网的建立、楼层控制线投测、标高引测、沉降观测及其它重要部位的施工测量；测量工程师还负责对项目计量器具的管理、日常维护及检测。(2)施工员根据测量小组给定的楼层控制轴线放出柱、墙体的控制线，梁的位置线和预留、预埋位置线。(3)项目技术负责人负责对轴线控制网进行复核，项目质检员负责对施工员所施测的梁柱边线、控制线进行详细复核。(4)每楼层施工测量放线完毕，项目内部复核完成后，由测量工程师完善相关测量记录后进行报验。3、图纸阅读测量必须以图纸为依据，在...
