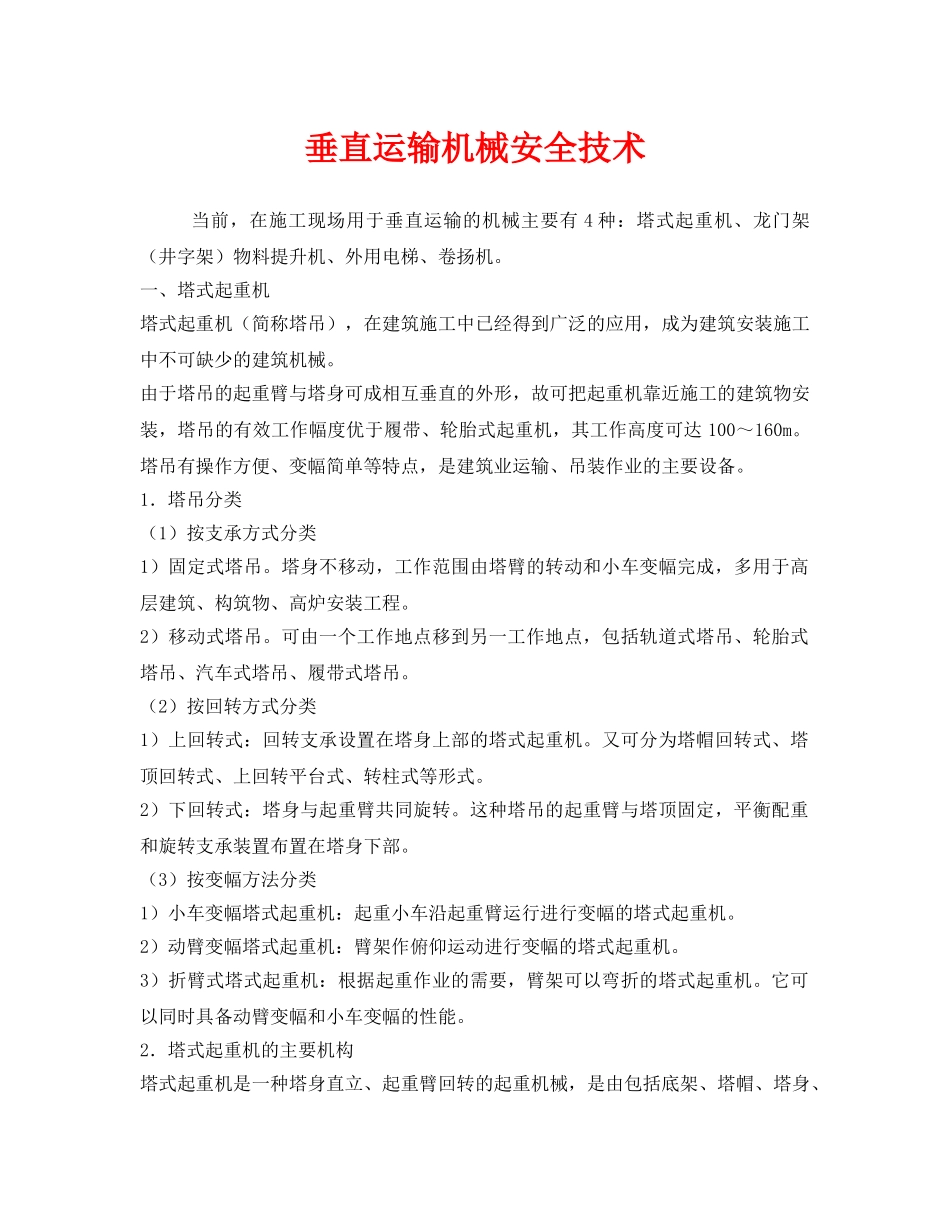

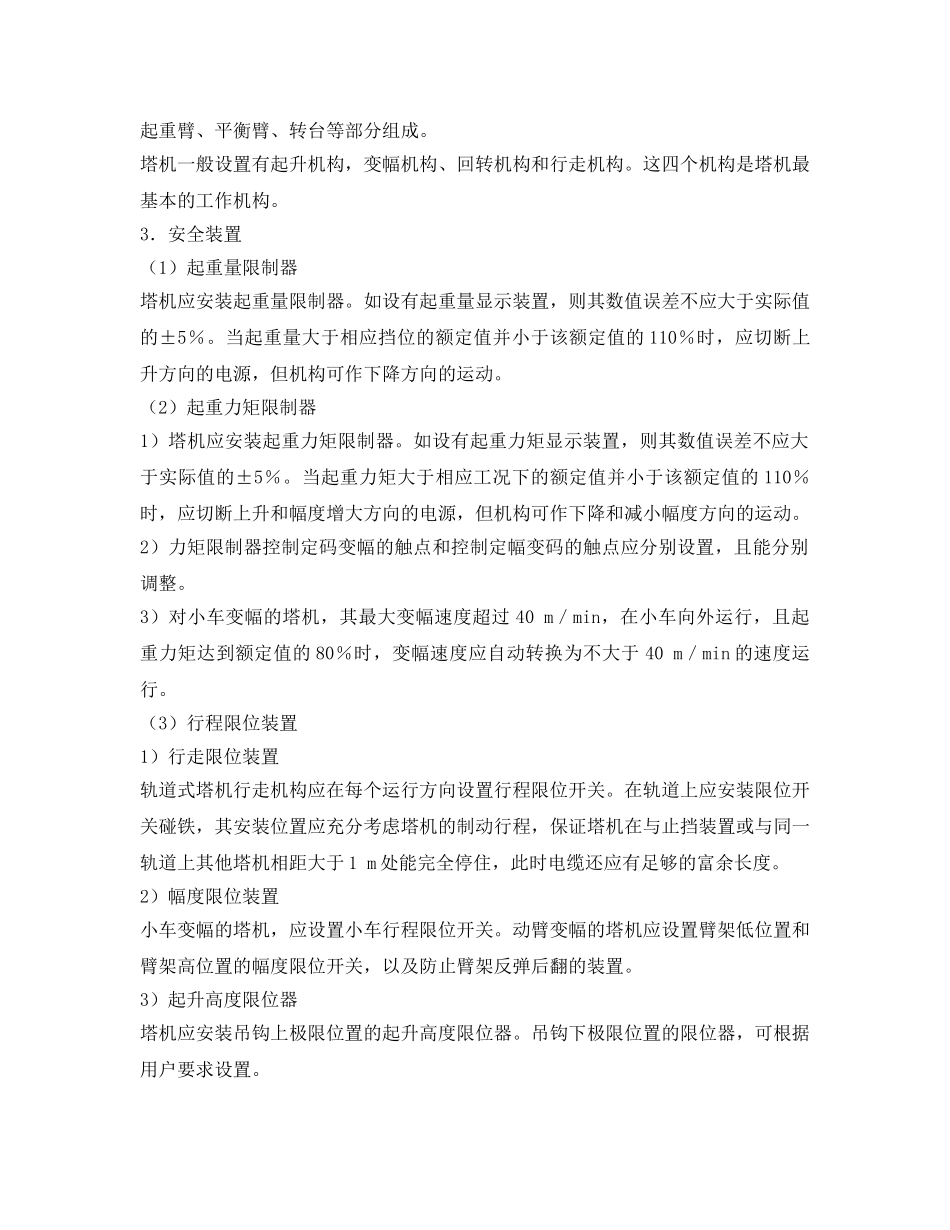

垂直运输机械安全技术当前，在施工现场用于垂直运输的机械主要有4种：塔式起重机、龙门架（井字架）物料提升机、外用电梯、卷扬机。一、塔式起重机塔式起重机（简称塔吊），在建筑施工中已经得到广泛的应用，成为建筑安装施工中不可缺少的建筑机械。由于塔吊的起重臂与塔身可成相互垂直的外形，故可把起重机靠近施工的建筑物安装，塔吊的有效工作幅度优于履带、轮胎式起重机，其工作高度可达100～160m。塔吊有操作方便、变幅简单等特点，是建筑业运输、吊装作业的主要设备。1．塔吊分类（1）按支承方式分类1）固定式塔吊。塔身不移动，工作范围由塔臂的转动和小车变幅完成，多用于高层建筑、构筑物、高炉安装工程。2）移动式塔吊。可由一个工作地点移到另一工作地点，包括轨道式塔吊、轮胎式塔吊、汽车式塔吊、履带式塔吊。（2）按回转方式分类1）上回转式：回转支承设置在塔身上部的塔式起重机。又可分为塔帽回转式、塔顶回转式、上回转平台式、转柱式等形式。2）下回转式：塔身与起重臂共同旋转。这种塔吊的起重臂与塔顶固定，平衡配重和旋转支承装置布置在塔身下部。（3）按变幅方法分类1）小车变幅塔式起重机：起重小车沿起重臂运行进行变幅的塔式起重机。2）动臂变幅塔式起重机：臂架作俯仰运动进行变幅的塔式起重机。3）折臂式塔式起重机：根据起重作业的需要，臂架可以弯折的塔式起重机。它可以同时具备动臂变幅和小车变幅的性能。2．塔式起重机的主要机构塔式起重机是一种塔身直立、起重臂回转的起重机械，是由包括底架、塔帽、塔身、起重臂、平衡臂、转台等部分组成。塔机一般设置有起升机构，变幅机构、回转机构和行走机构。这四个机构是塔机最基本的工作机构。3．安全装置（1）起重量限制器塔机应安装起重量限制器。如设有起重量显示装置，则其数值误差不应大于实际值的±5％。当起重量大于相应挡位的额定值并小于该额定值的110％时，应切断上升方向的电源，但机构可作下降方向的运动。（2）起重力矩限制器1）塔机应安装起重力矩限制器。如设有起重力矩显示装置，则其数值误差不应大于实际值的±5％。当起重力矩大于相应工况下的额定值并小于该额定值的110％时，应切断上升和幅度增大方向的电源，但机构可作下降和减小幅度方向的运动。2）力矩限制器控制定码变幅的触点和控制定幅变码的触点应分别设置，且能分别调整。3）对小车变幅的塔机，其最大变幅速度超过40m／min，在小车向外运行，且起重力矩达到额定值的80％时，变幅速度应自动转换为不大于40m／min的速度运行。（3）行程限位装置1）行走限位装置轨道式塔机行走机构应在每个运行方向设置行程限位开关。在轨道上应安装限位开关碰铁，其安装位置应充分考虑塔机的制动行程，保证塔机在与止挡装置或与同一轨道上其他塔机相距大于1m处能完全停住，此时电缆还应有足够的富余长度。2）幅度限位装置小车变幅的塔机，应设置小车行程限位开关。动臂变幅的塔机应设置臂架低位置和臂架高位置的幅度限位开关，以及防止臂架反弹后翻的装置。3）起升高度限位器塔机应安装吊钩上极限位置的起升高度限位器。吊钩下极限位置的限位器，可根据用户要求设置。4）回转限位器回转部分不设集电器的塔机，应安装回转限位器。塔机回转部分在非工作状态下应能自由旋转；对有自锁作用的回转机构，应安装安全极限力矩联轴器。（4）小车断绳保护装置小车变幅的塔机，变幅的双向均应设置断绳保护装置。（5）小车断轴保证装置小车变幅的塔机，应设置变幅小车断轴保护装置，即使轮轴断裂，小车也不会掉落。（6）钢丝绳防脱装置滑轮、起升卷筒及动臂变幅卷筒均应设有钢丝绳防脱装置，该装置与滑轮或卷筒侧板最外缘的间隙不应超过钢丝绳直径的20％。吊钩应设防钢丝绳脱钩的装置。（7）风速仪起重臂根部铰点高度大于50m的塔机，应配备风速仪。当风速大于工作极限风速时，应能发出停止作业的警报。风速仪应设在塔机顶部的不挡风处。（8）夹轨器轨道式塔机应安装夹轨器，使塔机在非工作状态下不能在轨道上移动。（9）缓冲器、止挡装置塔机行走和小车变幅的轨道行程末端均需设置止挡装置。缓冲器安装在止挡装置或塔机(变幅小车)上，当塔机(变幅小车)与止...
