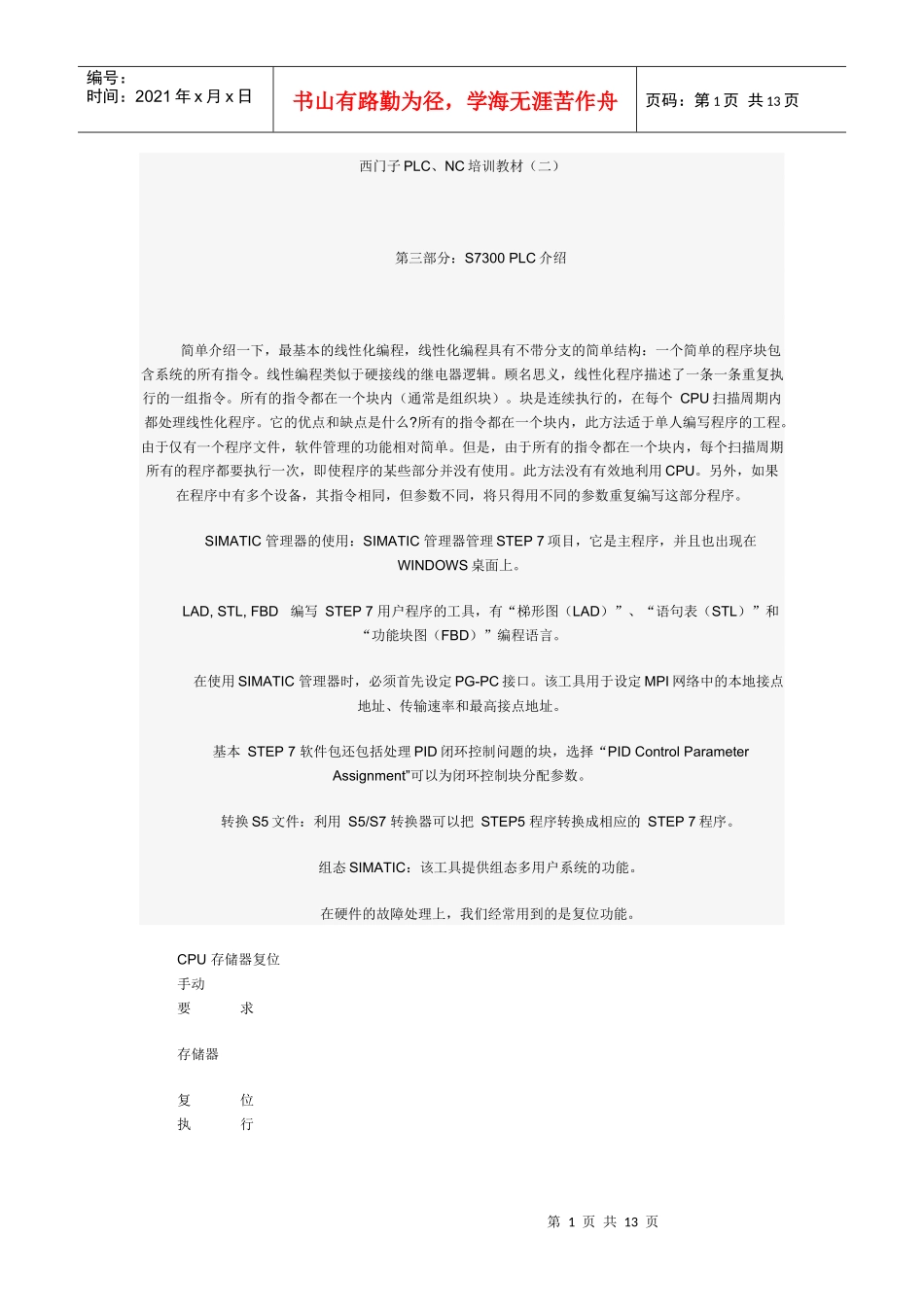

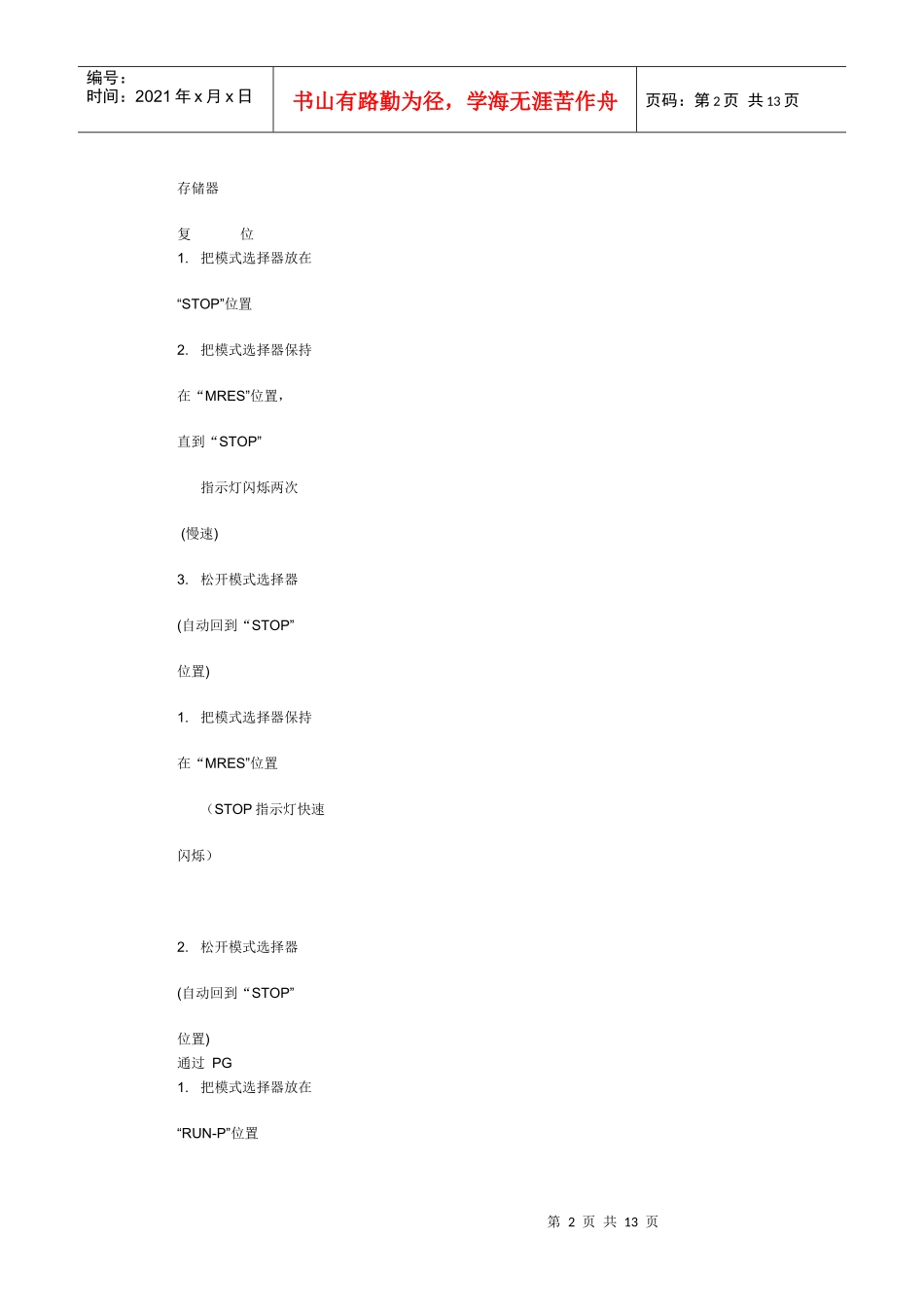

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页西门子PLC、NC培训教材（二）第三部分：S7300PLC介绍简单介绍一下，最基本的线性化编程，线性化编程具有不带分支的简单结构：一个简单的程序块包含系统的所有指令。线性编程类似于硬接线的继电器逻辑。顾名思义，线性化程序描述了一条一条重复执行的一组指令。所有的指令都在一个块内（通常是组织块）。块是连续执行的，在每个CPU扫描周期内都处理线性化程序。它的优点和缺点是什么?所有的指令都在一个块内，此方法适于单人编写程序的工程。由于仅有一个程序文件，软件管理的功能相对简单。但是，由于所有的指令都在一个块内，每个扫描周期所有的程序都要执行一次，即使程序的某些部分并没有使用。此方法没有有效地利用CPU。另外，如果在程序中有多个设备，其指令相同，但参数不同，将只得用不同的参数重复编写这部分程序。SIMATIC管理器的使用：SIMATIC管理器管理STEP7项目，它是主程序，并且也出现在WINDOWS桌面上。LAD,STL,FBD编写STEP7用户程序的工具，有“梯形图（LAD）”、“语句表（STL）”和“功能块图（FBD）”编程语言。在使用SIMATIC管理器时，必须首先设定PG-PC接口。该工具用于设定MPI网络中的本地接点地址、传输速率和最高接点地址。基本STEP7软件包还包括处理PID闭环控制问题的块，选择“PIDControlParameterAssignment”可以为闭环控制块分配参数。转换S5文件：利用S5/S7转换器可以把STEP5程序转换成相应的STEP7程序。组态SIMATIC：该工具提供组态多用户系统的功能。在硬件的故障处理上，我们经常用到的是复位功能。CPU存储器复位手动要求存储器复位执行第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页存储器复位1.把模式选择器放在“STOP”位置2.把模式选择器保持在“MRES”位置，直到“STOP”指示灯闪烁两次(慢速)3.松开模式选择器(自动回到“STOP”位置)1.把模式选择器保持在“MRES”位置（STOP指示灯快速闪烁）2.松开模式选择器(自动回到“STOP”位置)通过PG1.把模式选择器放在“RUN-P”位置第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页2.菜单选择：PLC->OperatingMode->Stop3.菜单选择：PLC->Clear/Reset1.点击“OK”按钮确认存储器复位插入存储器卡后1.把模式选择器放在“STOP”位置2.插入存储器卡3.“STOP”灯慢速闪烁1.把模式选择器保持第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页在“MRES”位置（STOP指示灯快速闪烁）2.松开模式选择器(自动回到“STOP”位置)在SIMATIC管理器中，我们可以方便的进行PLC的故障诊断。以快速的进行PLC硬件故障的诊断工作。利用此功能，可以快速获得PLC的状态。例如，如果在一个带诊断功能的模块出现硬件故障，利用符号就可以确定哪个模块有故障，它在什么地方。当双击故障模块时，就会显示一些详细信息。打开工具：在SIMATIC管理器下选择菜单PLC->DiagnoseHardware；第二种方法是在硬件组态工具中打开在线站或单击工具条中的图标。描述：当打开系统诊断时，从CPU中读出硬件组态(屏幕左面)，所有的模块（包括那些扩展机架和分布式I/O）都显示出来。如果CPU在STOP模式或模块中有故障，就会有一个符号标示出。双击CPU或故障模块可以得到更多的诊断信息(见屏幕右面)，在例中，模拟量模块有一个供电故障。注：在SIMATIC管理器下，如果选择菜单Options->Customize->View并选择“DisplayQuickViewwhenDiagnosingHardware”（诊断硬件时显示快速查看）选项，就只显示故障模块的列表，而不显示全部的“硬件诊断”窗口。组态的可能问题组态不能编译在S7-300中，组态中有空位置情况结果/补救因为参数分配错误，CPU进入Stop模式模拟量模块分配到不正确的槽位置由于不正确的参数分配，模拟量模块组态错误模拟量模块不正确的测量范围重新装载组态存储器复位后，分配不相同的参数建立硬件站或“上载站”第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
