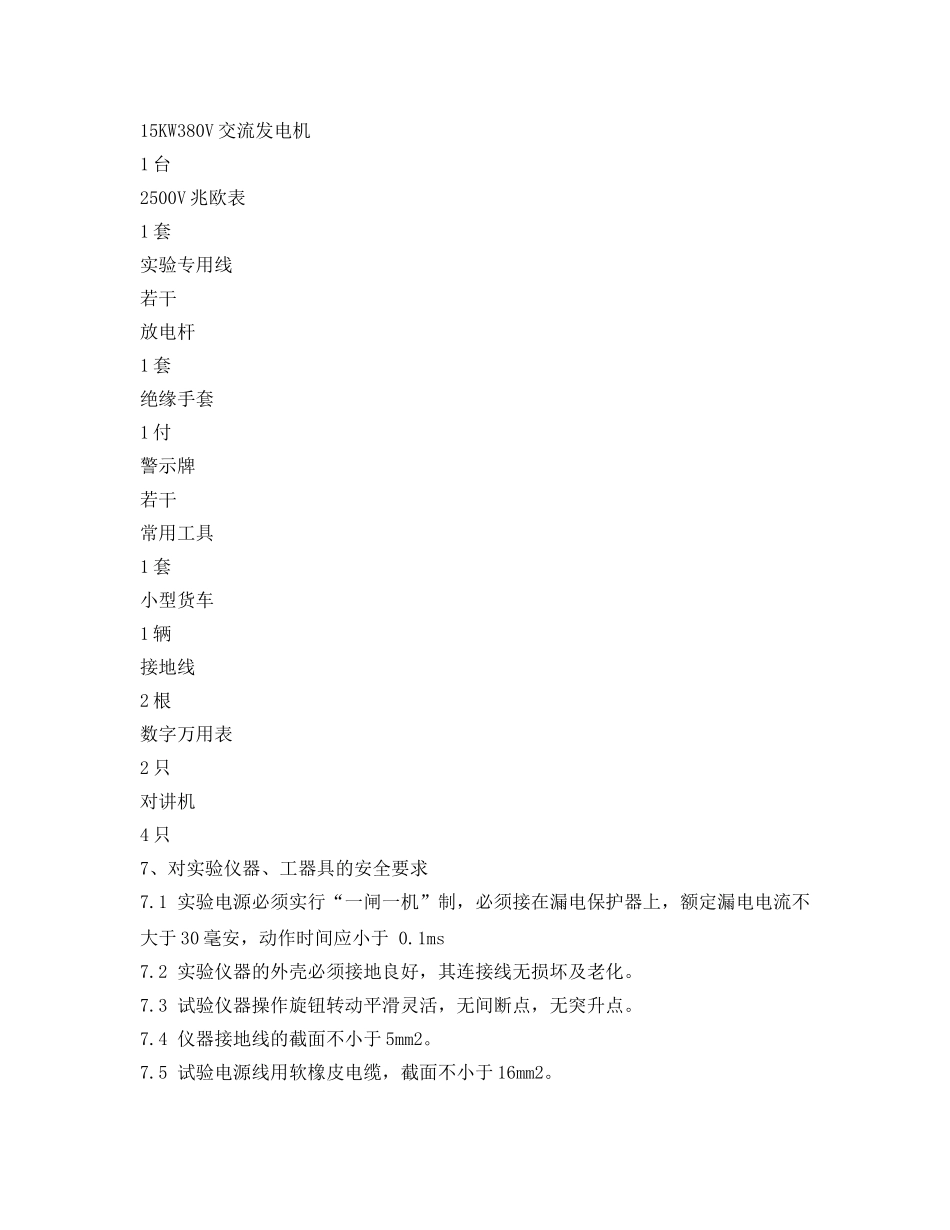

《管理资料-技术交底》之高压电缆耐压试验技术安全交底 _第2页
2/5

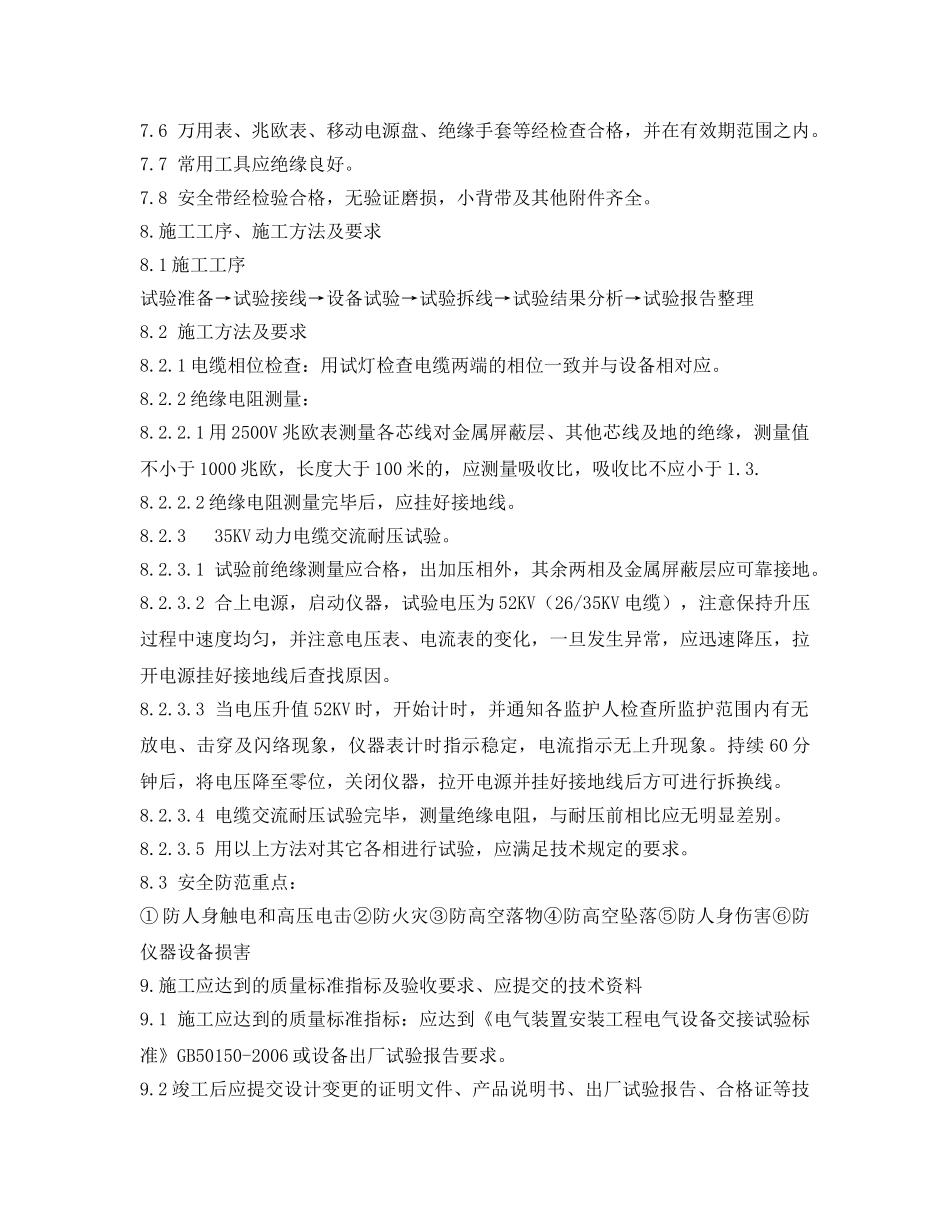

《管理资料-技术交底》之高压电缆耐压试验技术安全交底 _第3页
3/5
高压电缆耐压试验技术安全交底交底内容:1、范围本施工工艺适用于宁夏宁东欣润300MWp并网光伏发电项目高压电力电缆耐压试验。2、试验目的高压动力电缆现场电缆头、中间接头制作完毕后,为了确认电缆的绝缘好,在接线送电之前,需要的交接实验。3、施工依据3.1《电气装置安装工程电气设备交接实验标准》GB50150-20063.2《电气建设安全规程》(火力发电厂部分)GB5009.1-20023.3《电力建设安全健康与环境工作管理》2001-01-214、施工前要准备及具备的条件4.1电缆敷设到位,电缆终端头及中间接头已制作完毕;4.2实验现场清洁干净、道路畅通;4.3实验所需的工具仪器已准备齐全;4.4实验人员熟悉仪器的操作方法。5、人员的资格要求所有人员必须经过安全培训,持证上岗。电气实验人员应持有相关部门颁发的有效证件,所有参加实验的人员已接受技术交底和安全交底并签字。6、所需的实验仪器、工器具仪器名称数量仪器名称数量35KV交流耐压试验仪1套15KW380V交流发电机1台2500V兆欧表1套实验专用线若干放电杆1套绝缘手套1付警示牌若干常用工具1套小型货车1辆接地线2根数字万用表2只对讲机4只7、对实验仪器、工器具的安全要求7.1实验电源必须实行“一闸一机”制,必须接在漏电保护器上,额定漏电电流不大于30毫安,动作时间应小于0.1ms7.2实验仪器的外壳必须接地良好,其连接线无损坏及老化。7.3试验仪器操作旋钮转动平滑灵活,无间断点,无突升点。7.4仪器接地线的截面不小于5mm2。7.5试验电源线用软橡皮电缆,截面不小于16mm2。7.6万用表、兆欧表、移动电源盘、绝缘手套等经检查合格,并在有效期范围之内。7.7常用工具应绝缘良好。7.8安全带经检验合格,无验证磨损,小背带及其他附件齐全。8.施工工序、施工方法及要求8.1施工工序试验准备→试验接线→设备试验→试验拆线→试验结果分析→试验报告整理8.2施工方法及要求8.2.1电缆相位检查:用试灯检查电缆两端的相位一致并与设备相对应。8.2.2绝缘电阻测量:8.2.2.1用2500V兆欧表测量各芯线对金属屏蔽层、其他芯线及地的绝缘,测量值不小于1000兆欧,长度大于100米的,应测量吸收比,吸收比不应小于1.3.8.2.2.2绝缘电阻测量完毕后,应挂好接地线。8.2.335KV动力电缆交流耐压试验。8.2.3.1试验前绝缘测量应合格,出加压相外,其余两相及金属屏蔽层应可靠接地。8.2.3.2合上电源,启动仪器,试验电压为52KV(26/35KV电缆),注意保持升压过程中速度均匀,并注意电压表、电流表的变化,一旦发生异常,应迅速降压,拉开电源挂好接地线后查找原因。8.2.3.3当电压升值52KV时,开始计时,并通知各监护人检查所监护范围内有无放电、击穿及闪络现象,仪器表计时指示稳定,电流指示无上升现象。持续60分钟后,将电压降至零位,关闭仪器,拉开电源并挂好接地线后方可进行拆换线。8.2.3.4电缆交流耐压试验完毕,测量绝缘电阻,与耐压前相比应无明显差别。8.2.3.5用以上方法对其它各相进行试验,应满足技术规定的要求。8.3安全防范重点:①防人身触电和高压电击②防火灾③防高空落物④防高空坠落⑤防人身伤害⑥防仪器设备损害9.施工应达到的质量标准指标及验收要求、应提交的技术资料9.1施工应达到的质量标准指标:应达到《电气装置安装工程电气设备交接试验标准》GB50150-2006或设备出厂试验报告要求。9.2竣工后应提交设计变更的证明文件、产品说明书、出厂试验报告、合格证等技术文件、电气试验报告等。10.文明施工、成品保护和防止二次污染的要求及控制措施10.1文明施工要求及控制措施10.1.1施工人员坚持文明施工,保持每日一小清,每周一大清,随干随清,谁干谁清。10.1.2临时电源盘接线后,盖好上盖,螺丝齐全。10.1.3带电设备设有警戒标志,防止他人误动。10.1.4试验设备仪器现场摆放整齐。10.1.5试验完毕,试验用品外的废品打扫干净,放在专用垃圾箱内。10.1.6试验区域拉设警戒绳,设专人监护,严禁他人进入。10.2成品保护措施10.2.1试验完毕后及时恢复试验过程中拆除的设备联线,端子箱盖、螺栓等。10.2.2严禁乱动已安装好的设备及其部件。10.2.3严禁操作不属性的设备,操作与试验有关的设备时方法要得当,严禁野蛮操作损坏设备。10.2.4试验完毕后...
