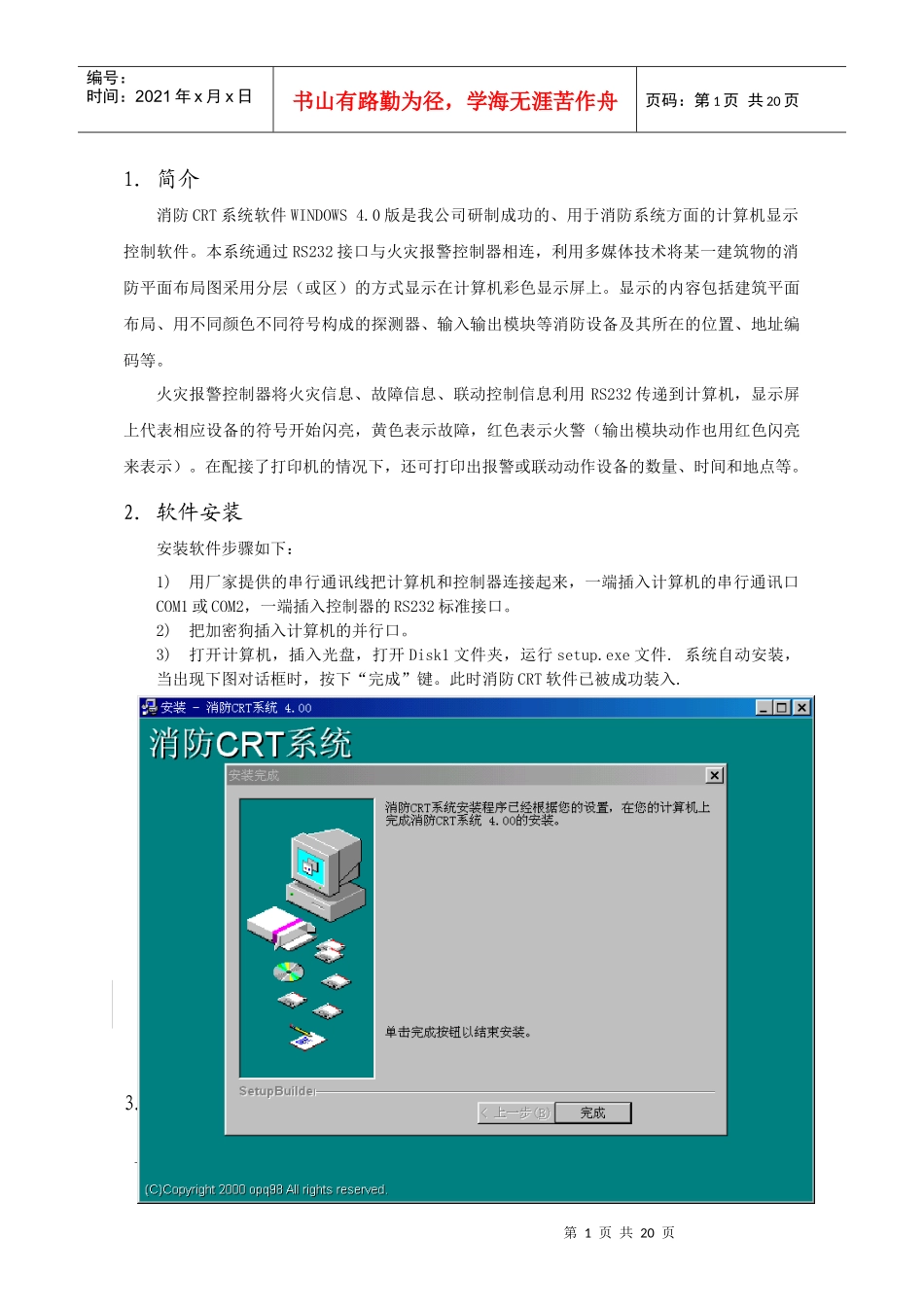

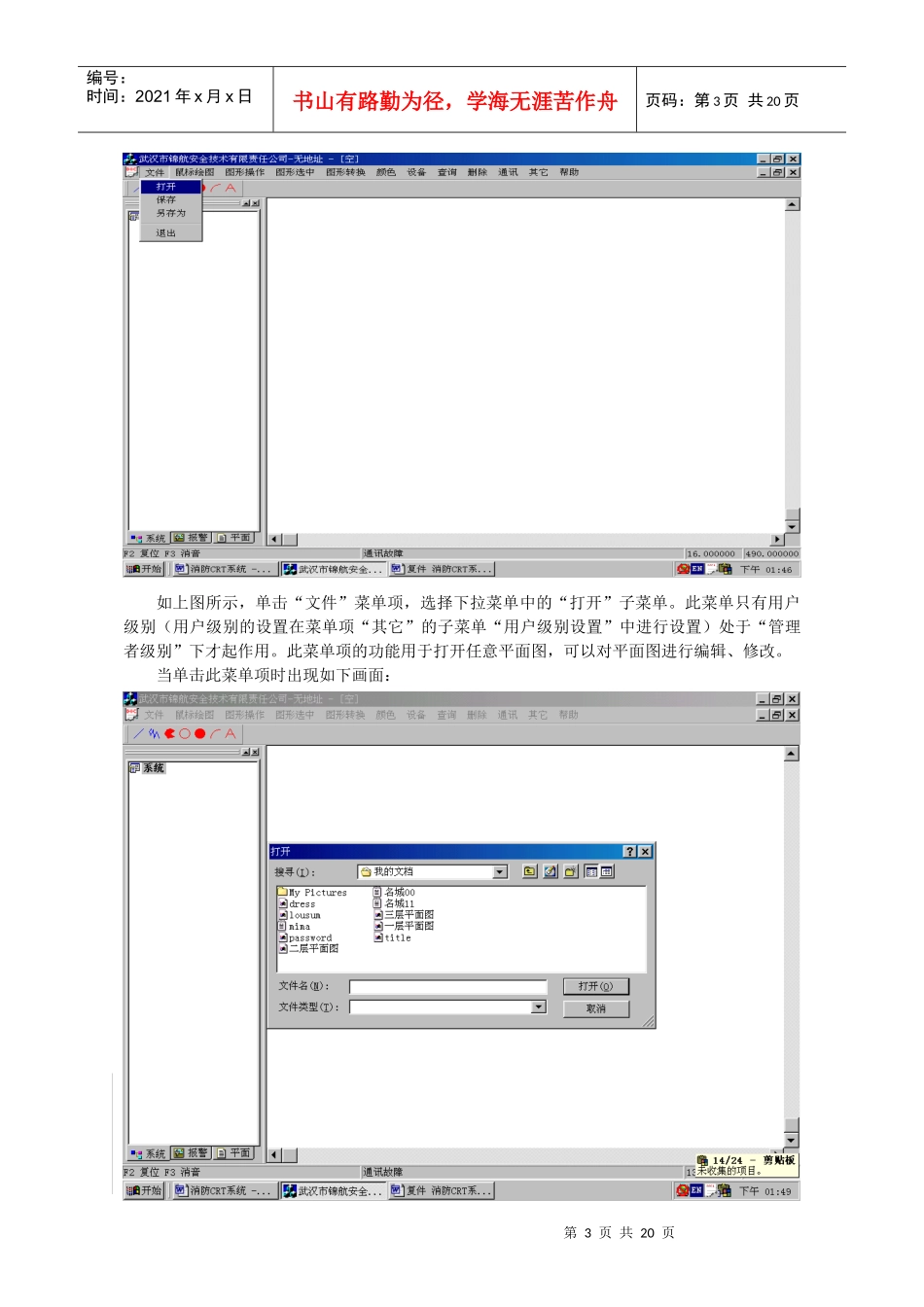

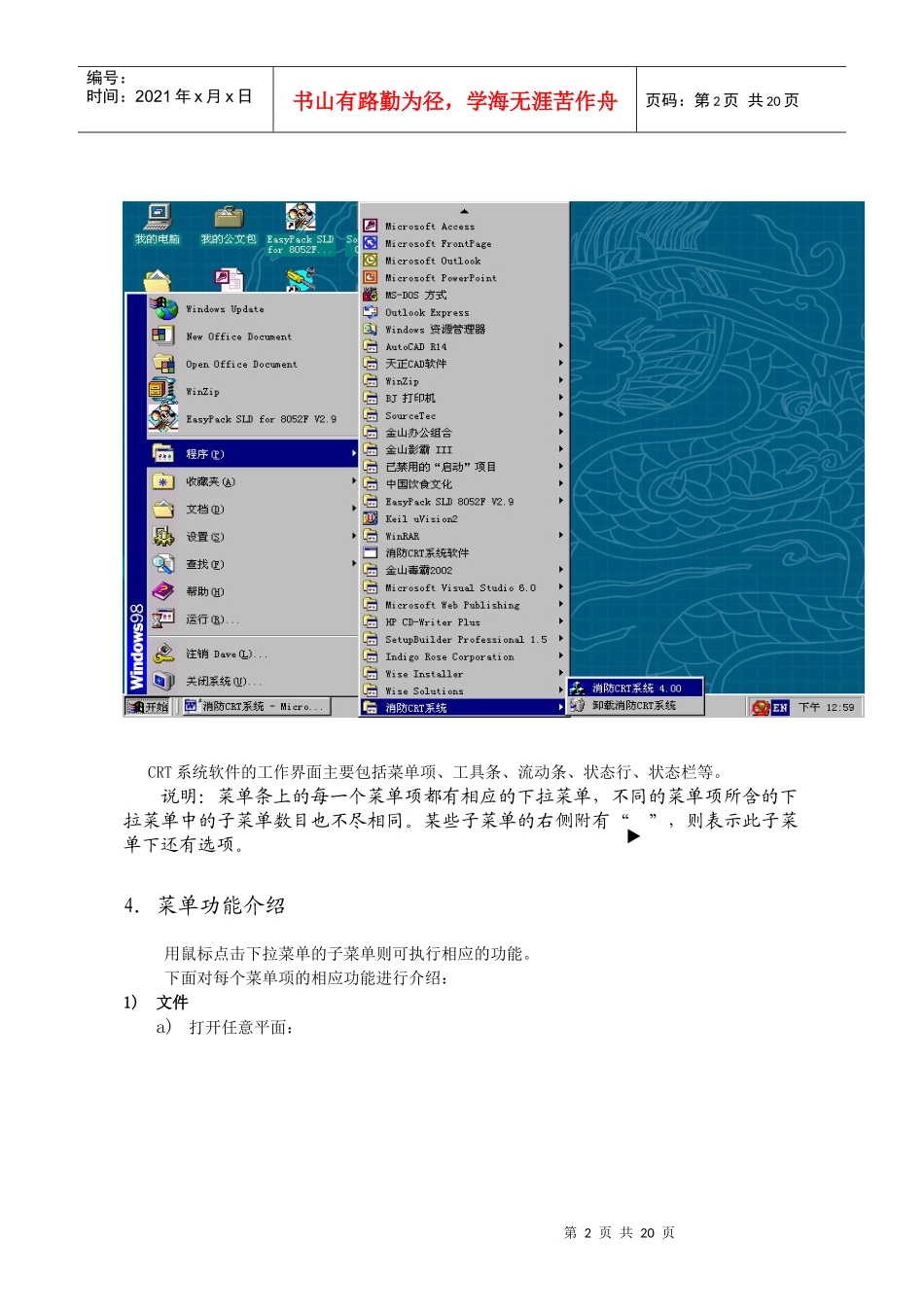

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页1．简介消防CRT系统软件WINDOWS4.0版是我公司研制成功的、用于消防系统方面的计算机显示控制软件。本系统通过RS232接口与火灾报警控制器相连，利用多媒体技术将某一建筑物的消防平面布局图采用分层（或区）的方式显示在计算机彩色显示屏上。显示的内容包括建筑平面布局、用不同颜色不同符号构成的探测器、输入输出模块等消防设备及其所在的位置、地址编码等。火灾报警控制器将火灾信息、故障信息、联动控制信息利用RS232传递到计算机，显示屏上代表相应设备的符号开始闪亮，黄色表示故障，红色表示火警（输出模块动作也用红色闪亮来表示）。在配接了打印机的情况下，还可打印出报警或联动动作设备的数量、时间和地点等。2．软件安装安装软件步骤如下：1)用厂家提供的串行通讯线把计算机和控制器连接起来，一端插入计算机的串行通讯口COM1或COM2，一端插入控制器的RS232标准接口。2)把加密狗插入计算机的并行口。3)打开计算机，插入光盘，打开Disk1文件夹，运行setup.exe文件.系统自动安装，当出现下图对话框时，按下“完成”键。此时消防CRT软件已被成功装入.3．使用入门软件安装完毕以后，选择WINDOWS操作系统下的“开始——程序——消防CRT系统——消防CRT系统4.00”，就运行了此软件。具体操作如下图所示：第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页CRT系统软件的工作界面主要包括菜单项、工具条、流动条、状态行、状态栏等。说明：菜单条上的每一个菜单项都有相应的下拉菜单，不同的菜单项所含的下拉菜单中的子菜单数目也不尽相同。某些子菜单的右侧附有“”，则表示此子菜单下还有选项。4．菜单功能介绍用鼠标点击下拉菜单的子菜单则可执行相应的功能。下面对每个菜单项的相应功能进行介绍：1)文件a)打开任意平面：第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页如上图所示，单击“文件”菜单项，选择下拉菜单中的“打开”子菜单。此菜单只有用户级别（用户级别的设置在菜单项“其它”的子菜单“用户级别设置”中进行设置）处于“管理者级别”下才起作用。此菜单项的功能用于打开任意平面图，可以对平面图进行编辑、修改。当单击此菜单项时出现如下画面：在“文件对话框”中双击你所需打开的文件名（注意将文件名命名为所对应的楼层名），选定第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页该选定文件，然后点击“打开”按钮，则可打开你所需的平面图进行编辑。b)保存如果你对平面图进行了更改，则要对图形进行保存，保存的文件名为当前的文件名。c)另存为当选择“另存为”时，会出现“文件对话框”，提示用户可将当前文件保存在另一个存储路径中或重新命名存盘。d)退出退出CRT系统。2)鼠标绘图a)直线用来绘制直线之用，当选择此菜单项时，就可以用鼠标绘制直线，绘制方法如下：把鼠标移到图形显示窗口中要绘制直线的起始位置，点击鼠标左键，移动鼠标至要绘制的直线的终止点，再点击鼠标左键，直线就绘制成功。b)连续直线绘制连续直线时和绘制直线在方法上基本一样，唯一区别就是不断地点击鼠标左键，就能不断进行直线绘制，直到直线绘制完成以后再点击鼠标右键结束。c)多边形区域绘制多边形区域和绘制连续直线一样，不同的是点击鼠标右键结束时，直线所围的多边形封闭区域用黑色填充。d)圆绘制圆时先把鼠标移到圆心的位置，点击鼠标左键确定圆心位置，移动鼠标，随着鼠标的移动就会出现所画的圆，最后在点击鼠标左键所画的圆就确定了。e)圆形区域绘制圆形区域和绘制圆是一样的，区别就是最后用黑色填充圆。f)圆弧此圆弧是三点确定的圆弧。点击鼠标左键定下第一点，移动鼠标到下一个位置，点击鼠标左键，再移动鼠标，这时随着鼠标的移动会出现一个圆弧，如果这个圆弧是你所需的圆弧，则再点击鼠标左键定下第三点。g)标注文字当需要在图形平面中标注文字时，则把鼠标移到要标注文字的位置，点击左键，在“文本框”中键入你所...
