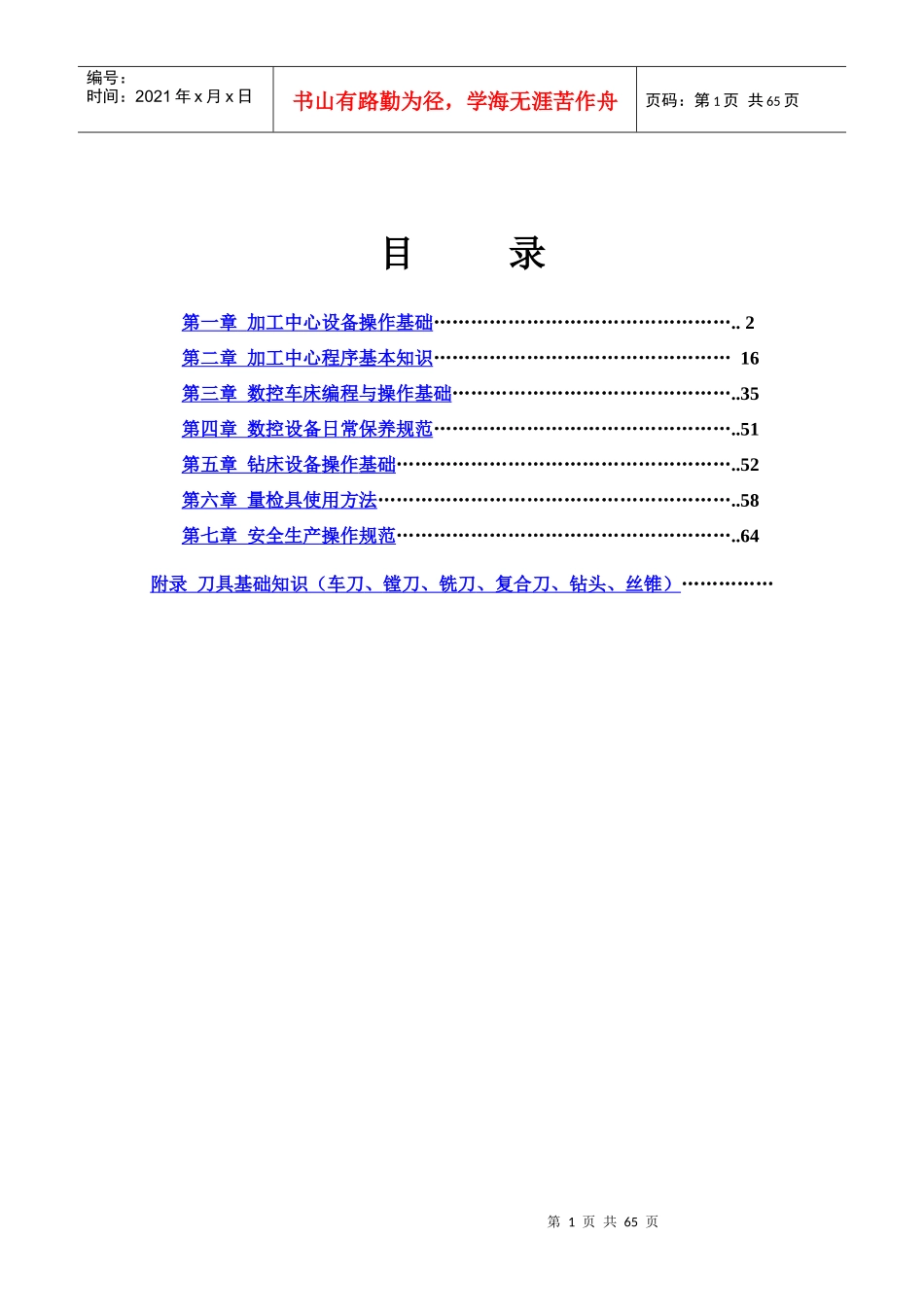

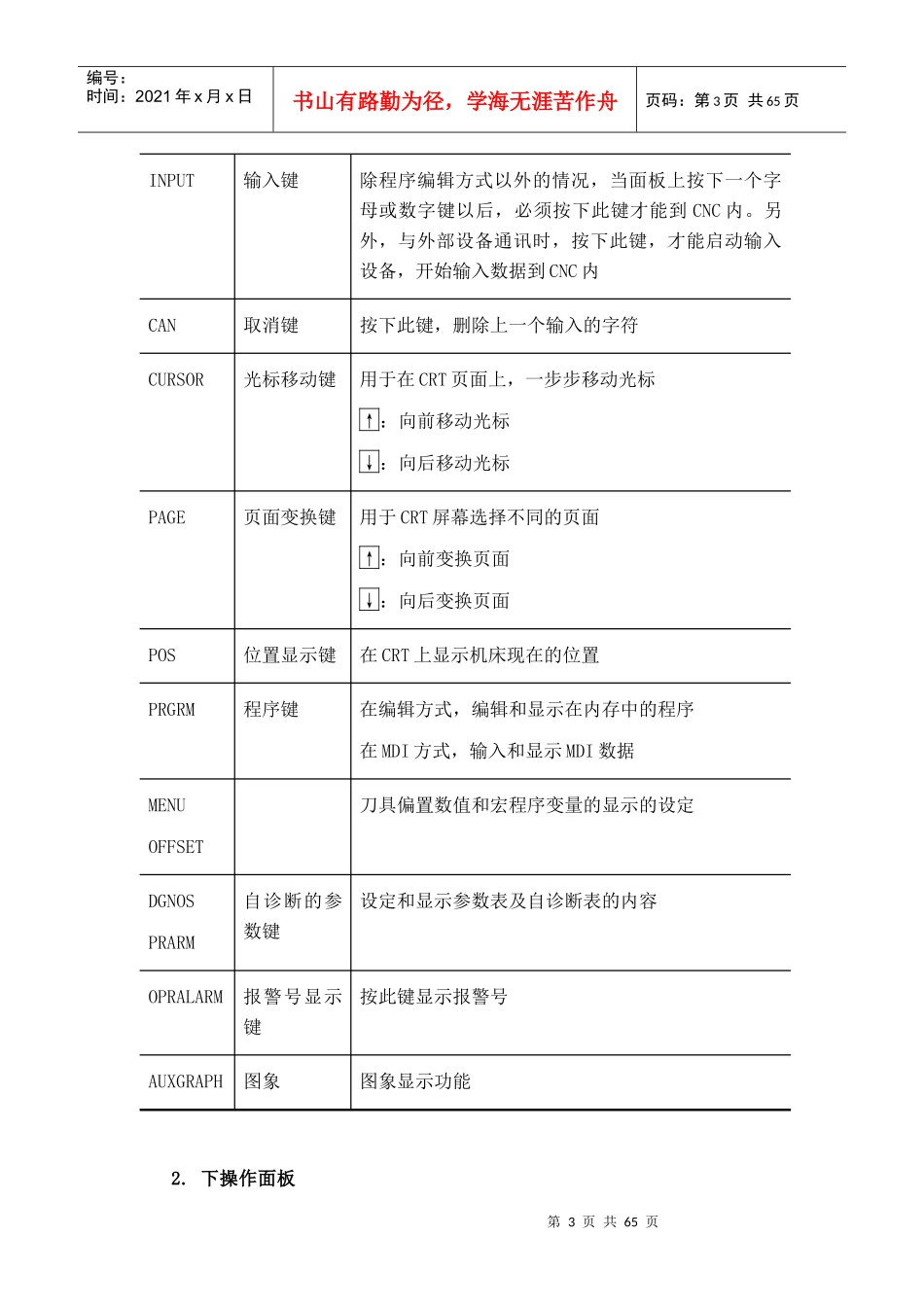

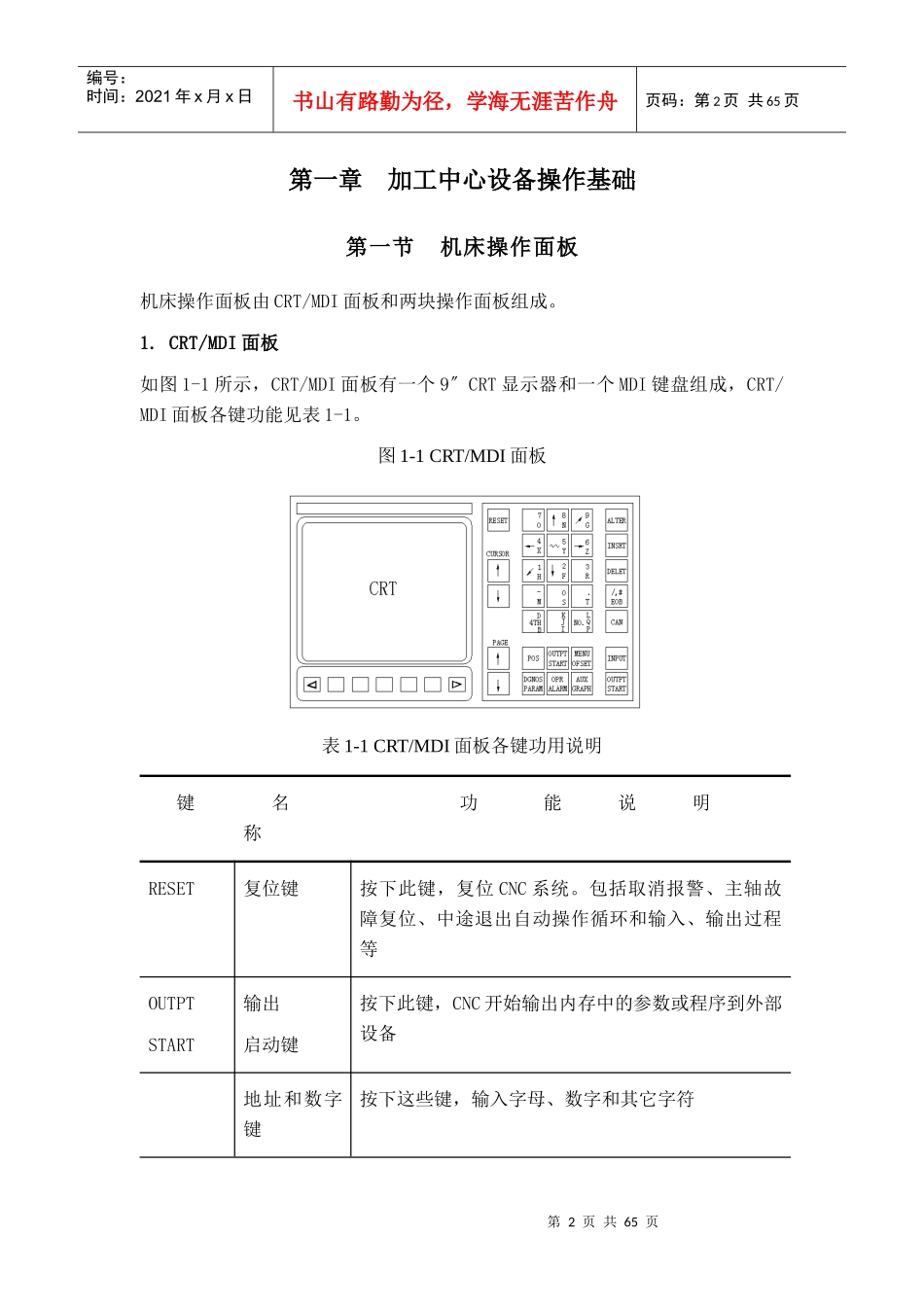

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页目录第一章加工中心设备操作基础…………………………………………..2第二章加工中心程序基本知识…………………………………………16第三章数控车床编程与操作基础………………………………………..35第四章数控设备日常保养规范…………………………………………..51第五章钻床设备操作基础………………………………………………..52第六章量检具使用方法…………………………………………………..58第七章安全生产操作规范………………………………………………..64附录刀具基础知识（车刀、镗刀、铣刀、复合刀、钻头、丝锥）……………第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页第一章加工中心设备操作基础第一节机床操作面板机床操作面板由CRT/MDI面板和两块操作面板组成。1.CRT/MDI面板如图1-1所示，CRT/MDI面板有一个9〞CRT显示器和一个MDI键盘组成，CRT/MDI面板各键功能见表1-1。图1-1CRT/MDI面板表1-1CRT/MDI面板各键功用说明键名称功能说明RESET复位键按下此键，复位CNC系统。包括取消报警、主轴故障复位、中途退出自动操作循环和输入、输出过程等OUTPTSTART输出启动键按下此键，CNC开始输出内存中的参数或程序到外部设备地址和数字键按下这些键，输入字母、数字和其它字符第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页INPUT输入键除程序编辑方式以外的情况，当面板上按下一个字母或数字键以后，必须按下此键才能到CNC内。另外，与外部设备通讯时，按下此键，才能启动输入设备，开始输入数据到CNC内CAN取消键按下此键，删除上一个输入的字符CURSOR光标移动键用于在CRT页面上，一步步移动光标↑：向前移动光标↓：向后移动光标PAGE页面变换键用于CRT屏幕选择不同的页面↑：向前变换页面↓：向后变换页面POS位置显示键在CRT上显示机床现在的位置PRGRM程序键在编辑方式，编辑和显示在内存中的程序在MDI方式，输入和显示MDI数据MENUOFFSET刀具偏置数值和宏程序变量的显示的设定DGNOSPRARM自诊断的参数键设定和显示参数表及自诊断表的内容OPRALARM报警号显示键按此键显示报警号AUXGRAPH图象图象显示功能2.下操作面板第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页如图1-2所示，面板上个按钮、旋钮、指示灯功用说明见表1-2。图1-2下操作面板第5页共65页第4页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共65页表1-2下操作面板各开关功用说明开关名称功用说明CNCPOWERCNC电源按钮按下ON接通CNC电源，按下OFF断开CNC电源CYCLESTART循环启动按钮（带灯）在自动操作方式，选择要执行的程序后，按下此按钮，自动操作开始执行。在自动循环操作期间，按钮内的灯亮。在MDI方式，数据输入完毕后，按下此按钮，执行MDI指令FEEDHOLD进给保持按钮（带灯）机床在自动循环期间，按下此按钮，机床立即减速、停止，按钮内灯亮MODESELECT方式选择按钮开关EDIT：编辑方式AUTO：自动方式MDI：手动数据输入方式HANDLE：手摇脉冲发生器操作方式JOG：点动进给方式RAPID：手动快速进给方式ZRM：手动返回机床参考点方式TAPE：纸带工作方式TEACH：手脉示教方式BDT程序段跳步功能按钮（带灯）在自动操作方式，按下此按钮灯亮时，程序中有“/”符号的程序将不执行SBK单段执行程序按钮（带灯）按此按钮灯亮时，CNC处于单段运行状态。在自动方式，每按一下CYCLESTART按钮，只执行一个程序段第6页共65页第5页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共65页DRN空运行按钮（带灯）在自动方式或MDI方式，按此按钮灯亮时，机床执行空运行方式MLK机床锁定按钮（带灯）在自动方式、MDI方式或手动方式下，按下此按钮灯亮时，伺服系统将不进给（如原来已进给，则伺服进给将立即减速、停止），但位置显示仍将更新（脉冲分配仍继续），M、S、T功能仍有效地输出E-STOP急停按钮当出现紧急情况时，按下此...
