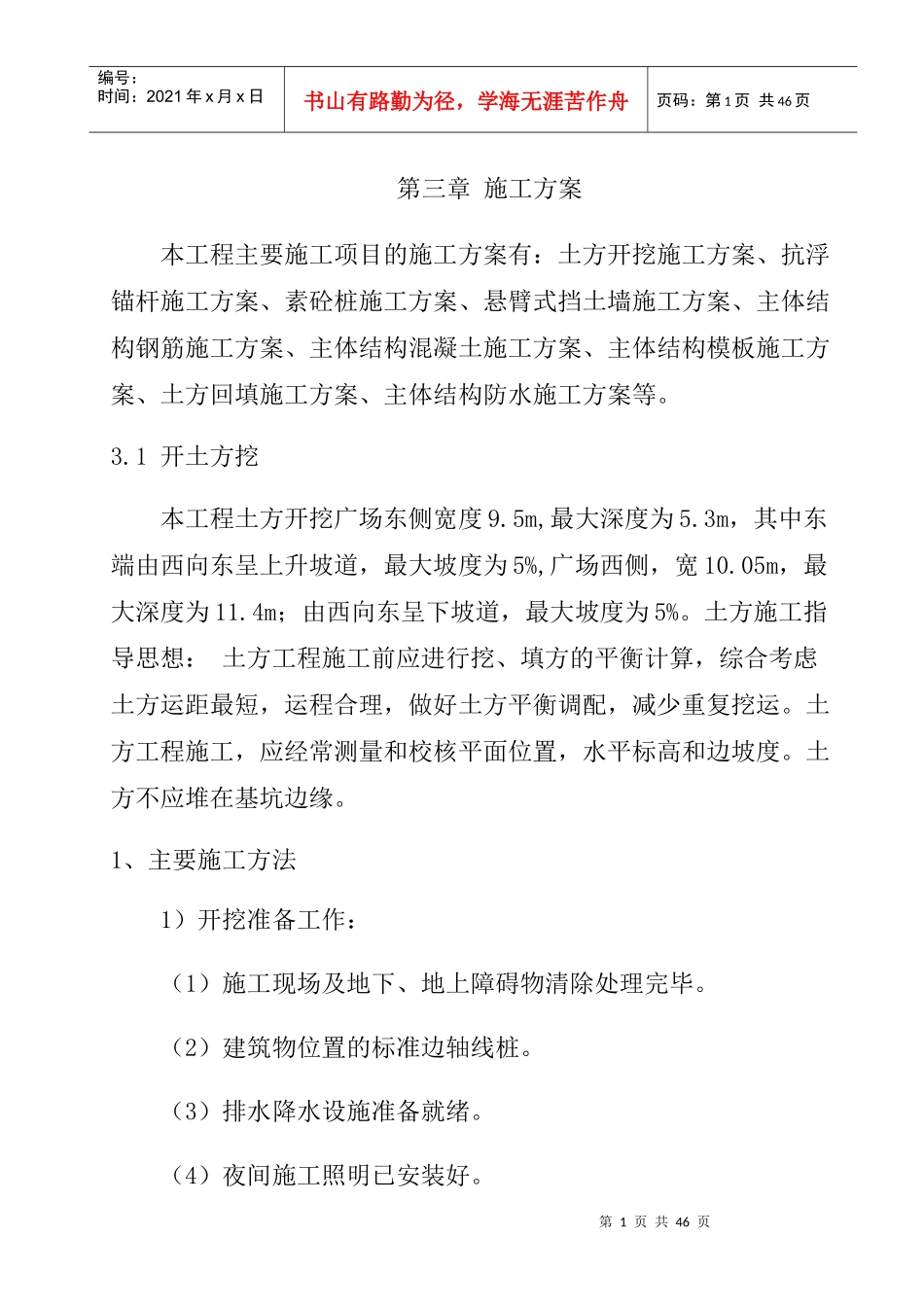

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页第三章施工方案本工程主要施工项目的施工方案有：土方开挖施工方案、抗浮锚杆施工方案、素砼桩施工方案、悬臂式挡土墙施工方案、主体结构钢筋施工方案、主体结构混凝土施工方案、主体结构模板施工方案、土方回填施工方案、主体结构防水施工方案等。3.1开土方挖本工程土方开挖广场东侧宽度9.5m,最大深度为5.3m，其中东端由西向东呈上升坡道，最大坡度为5%,广场西侧，宽10.05m，最大深度为11.4m；由西向东呈下坡道，最大坡度为5%。土方施工指导思想：土方工程施工前应进行挖、填方的平衡计算，综合考虑土方运距最短，运程合理，做好土方平衡调配，减少重复挖运。土方工程施工，应经常测量和校核平面位置，水平标高和边坡度。土方不应堆在基坑边缘。1、主要施工方法1）开挖准备工作：（1）施工现场及地下、地上障碍物清除处理完毕。（2）建筑物位置的标准边轴线桩。（3）排水降水设施准备就绪。（4）夜间施工照明已安装好。第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页（5）基坑围护材料（钢管、安全网、警戒红线等）已准备好。2）开挖工艺流程：场地清理—放线—机械开挖—人工修边—基地找平3）放线：根据现场轴线控制桩，拉通线，按照图纸设计确定开挖边线线位置，撒白灰，标定开挖线。4）机械开挖：利用挖掘机进行基础开挖，严格控制基底标高，并预留30cm土层。5）人工基底找平：机械开挖在接近槽底时用水准仪控制标高，预留30cm土层人工开挖，以防止超挖。在素混凝土桩及抗浮锚杆施工完成后，人工将预留土层挖出，整平致设计标高。挖出土方采用人工运到空位处，堆土成堆，由挖机转运装车、外运。6）成品保护（1）注意保护标准水准点等，挖运土时不能碰撞。（2）开挖时留好排水沟及集水坑，有水及时进行抽排防止基坑泡水。3.2抗浮锚杆本工程采用的抗浮锚杆总共有四种（抗浮锚杆1，锚杆筋体为第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页4Φ22，锚固体入岩深度为8m，锚固体直径200mm；抗浮锚杆2，锚杆筋体为4Φ18，锚固体入岩深度为6m，锚固体直径200mm；抗浮锚杆3，锚杆筋体为4Φ25，锚固体入岩深度为8m，锚固体直径250mm；抗浮锚杆4，锚杆筋体为4Φ18，锚杆长度6m，锚固体直径250mm），采用双向气动潜孔锤钻机（RPD250C，RPD200C）成孔，BW-250注浆泵进行注浆。3.2.1施工工艺流程场地平整→测量放线定出孔位→钻机就位→钻孔、跟管→清孔及验孔→安装锚杆→配置浆液及注浆→补浆→封锚养护3.2.2施工方法（潜孔垂跟管法）1、场地平整基坑开挖至至基底上30cm后进行场地平整，主要平出钻机安放的位置已确保钻机安放平稳，保证钻进过程中锚孔的垂直度。2、放线定位根据设计图中的轴线和抗浮锚杆的网距，先用全站仪测定各轴线的准确平面位置，并用钢尺放样各个锚杆的中心点位，并将每个锚杆的中心点用钢筋做上标记，最后用水准仪测定每根抗浮锚杆的标高成果。第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页3、钻机安装打孔（1）钻机就位后，按设计孔位和倾角调试固定，钻头对准孔位，将双向气动潜孔锤安装在钻杆上，管桩管通过管靴与冲击钻头相连，等待钻孔；（2）钻孔：开动空压机和钻机，使双向气动潜孔锤回转并慢慢前进，当钻头触到孔位时，按低挡位进行冲击回转钻进；（3）钻进进尺：①管桩钢管和内部送气钻杆同时进尺，每根3米，管端采用螺纹套丝连接；②为防止钻孔施工时由于相邻两孔距离太近或间隔时间太短，造成塌孔，采取分批跳孔施作，钻孔施工时按隔一钻一施作，相邻两孔施工间隔时间不小于24小时；③为确保抗浮锚杆钻孔垂直度，钻机就位地面必须用方木铺垫牢固，严禁出现钻机倾斜情况，每进尺3米利用水平尺检测钻杆角度，发现垂直度不满足要求，及时调整钻机，使其垂直度≤1%。4、清孔及验孔钻进过程中不要一直钻进，应经常退杆送风清孔，将钻孔中残留的石屑和泥土吹洗干净，确保孔中无过量的钻渣或小石块，避免钻进过程...
