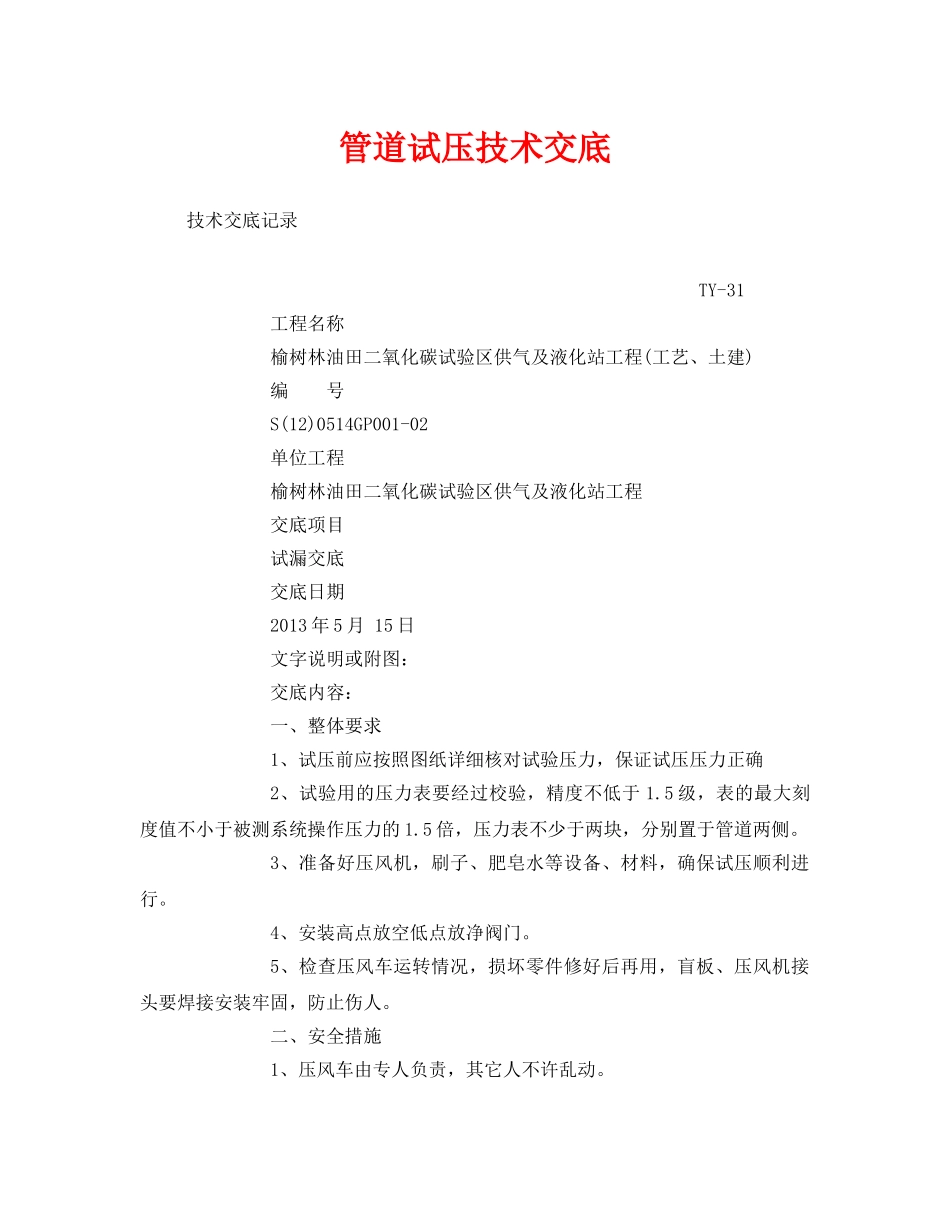

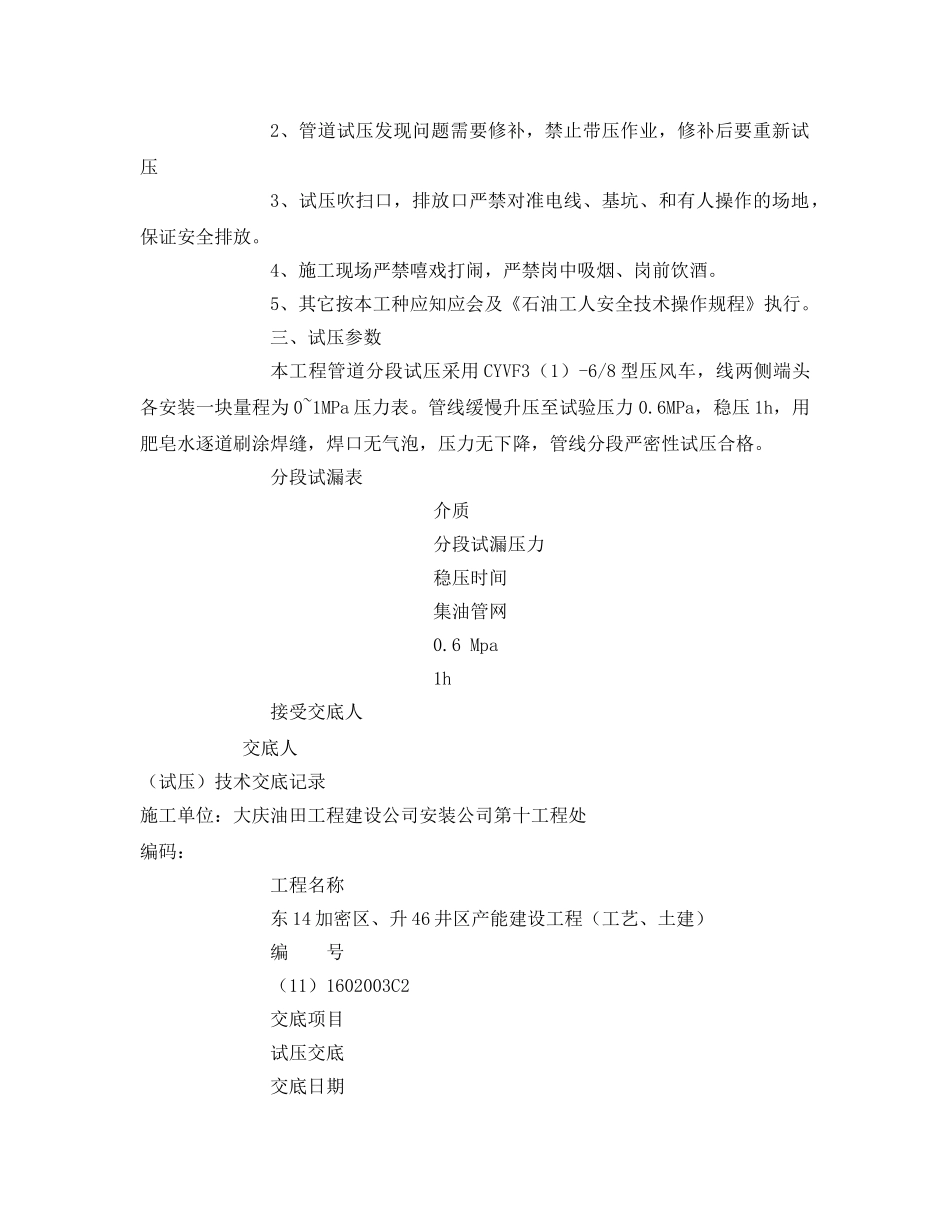

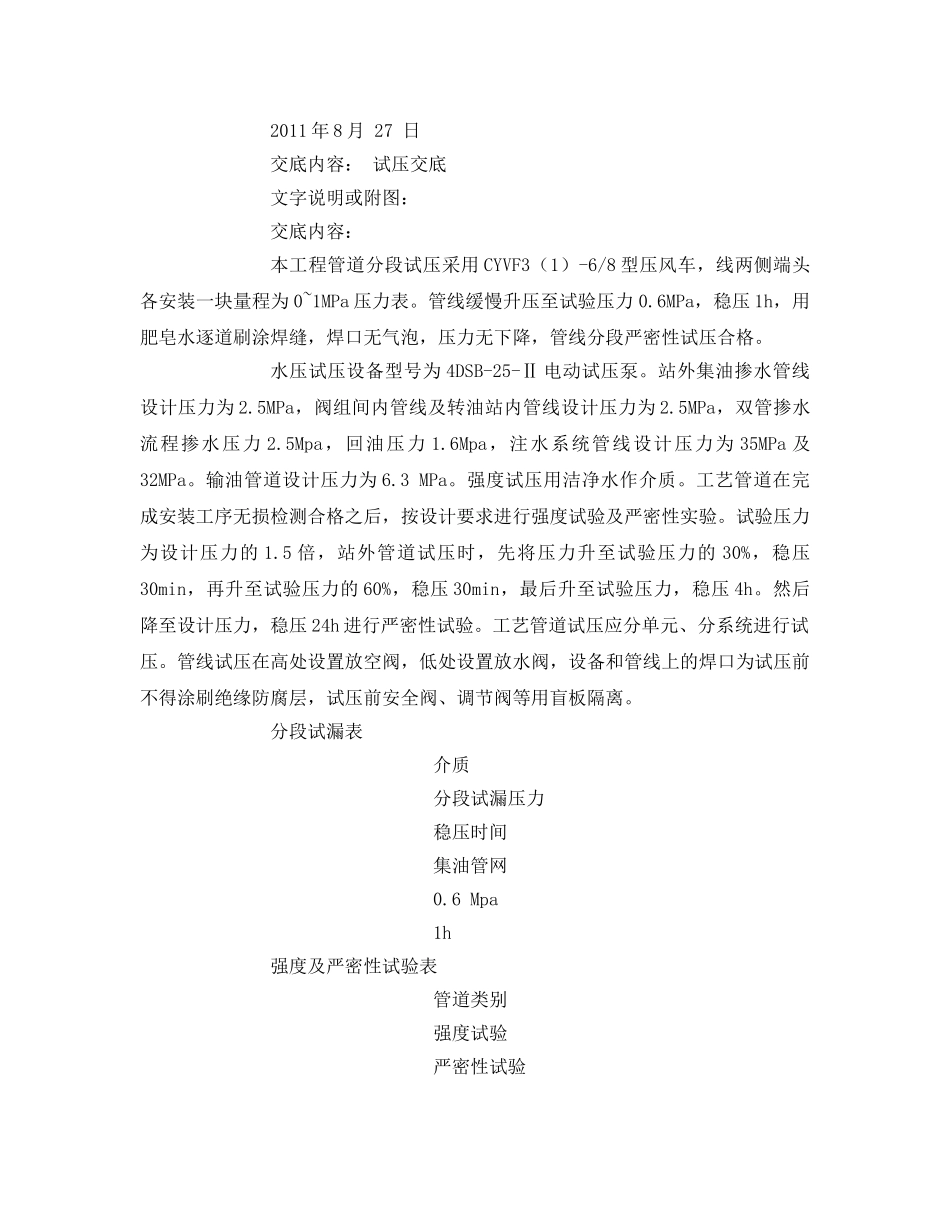

管道试压技术交底技术交底记录TY-31工程名称榆树林油田二氧化碳试验区供气及液化站工程(工艺、土建)编号S(12)0514GP001-02单位工程榆树林油田二氧化碳试验区供气及液化站工程交底项目试漏交底交底日期2013年5月15日文字说明或附图：交底内容：一、整体要求1、试压前应按照图纸详细核对试验压力，保证试压压力正确2、试验用的压力表要经过校验，精度不低于1.5级，表的最大刻度值不小于被测系统操作压力的1.5倍，压力表不少于两块，分别置于管道两侧。3、准备好压风机，刷子、肥皂水等设备、材料，确保试压顺利进行。4、安装高点放空低点放净阀门。5、检查压风车运转情况，损坏零件修好后再用，盲板、压风机接头要焊接安装牢固，防止伤人。二、安全措施1、压风车由专人负责，其它人不许乱动。2、管道试压发现问题需要修补，禁止带压作业，修补后要重新试压3、试压吹扫口，排放口严禁对准电线、基坑、和有人操作的场地，保证安全排放。4、施工现场严禁嘻戏打闹，严禁岗中吸烟、岗前饮酒。5、其它按本工种应知应会及《石油工人安全技术操作规程》执行。三、试压参数本工程管道分段试压采用CYVF3（1）-6/8型压风车，线两侧端头各安装一块量程为0~1MPa压力表。管线缓慢升压至试验压力0.6MPa，稳压1h，用肥皂水逐道刷涂焊缝，焊口无气泡，压力无下降，管线分段严密性试压合格。分段试漏表介质分段试漏压力稳压时间集油管网0.6Mpa1h接受交底人交底人（试压）技术交底记录施工单位：大庆油田工程建设公司安装公司第十工程处编码：工程名称东14加密区、升46井区产能建设工程（工艺、土建）编号（11）1602003C2交底项目试压交底交底日期2011年8月27日交底内容：试压交底文字说明或附图：交底内容：本工程管道分段试压采用CYVF3（1）-6/8型压风车，线两侧端头各安装一块量程为0~1MPa压力表。管线缓慢升压至试验压力0.6MPa，稳压1h，用肥皂水逐道刷涂焊缝，焊口无气泡，压力无下降，管线分段严密性试压合格。水压试压设备型号为4DSB-25-Ⅱ电动试压泵。站外集油掺水管线设计压力为2.5MPa，阀组间内管线及转油站内管线设计压力为2.5MPa，双管掺水流程掺水压力2.5Mpa，回油压力1.6Mpa，注水系统管线设计压力为35MPa及32MPa。输油管道设计压力为6.3MPa。强度试压用洁净水作介质。工艺管道在完成安装工序无损检测合格之后，按设计要求进行强度试验及严密性实验。试验压力为设计压力的1.5倍，站外管道试压时，先将压力升至试验压力的30%，稳压30min，再升至试验压力的60%，稳压30min，最后升至试验压力，稳压4h。然后降至设计压力，稳压24h进行严密性试验。工艺管道试压应分单元、分系统进行试压。管线试压在高处设置放空阀，低处设置放水阀，设备和管线上的焊口为试压前不得涂刷绝缘防腐层，试压前安全阀、调节阀等用盲板隔离。分段试漏表介质分段试漏压力稳压时间集油管网0.6Mpa1h强度及严密性试验表管道类别强度试验严密性试验介质设计压力30%试验压力（Mpa）稳压时间60%试验压力（Mpa）稳压时间试验压力（Mpa）稳压时间设计压力稳压时间集油管网2.5Mpa1.12530min2.2530min3.754h2.5Mpa24h集油管网1.6Mpa0.7230min1.4430min2.44h1.6Mpa24h阀组间2.5Mpa3.7510min2.5Mpa30min阀组间1.6Mpa2.410min1.6Mpa30min转油站2.5Mpa3.7510min2.5Mpa30min注水管线35Mpa15.7530min31.530min52.54h35Mpa24h注水管线32Mpa14.430min28.830min484h32Mpa24h输油管线6.3Mpa2.83530min5.6730min9.454h6.3Mpa24h技术交底主持人交底人工长质量检查员安全员交底日期郭长富接受班组接受交底人（试压）技术交底记录施工单位：大庆油田工程建设公司安装公司第十工程处编码：工程名称东14加密区、升46井区产能建设工程（工艺、土建）编号（11）1602003C2交底项目试压交底交底日期2011年8月27日交底内容：试压交底文字说明或附图：交底内容：站外管线在业主要求用气体试压的情况下，可采用气压替代水压。气压升压步骤同水压。气压的试验压力为设计压力的1.25倍。工艺管道试压应分单元、分系统进行试压。管线试压在高处设置放空阀，低处设置放水阀，设备和管线上的焊口为试压前不得涂刷绝缘防腐层，试压前安全阀、调节阀等用盲板隔...
