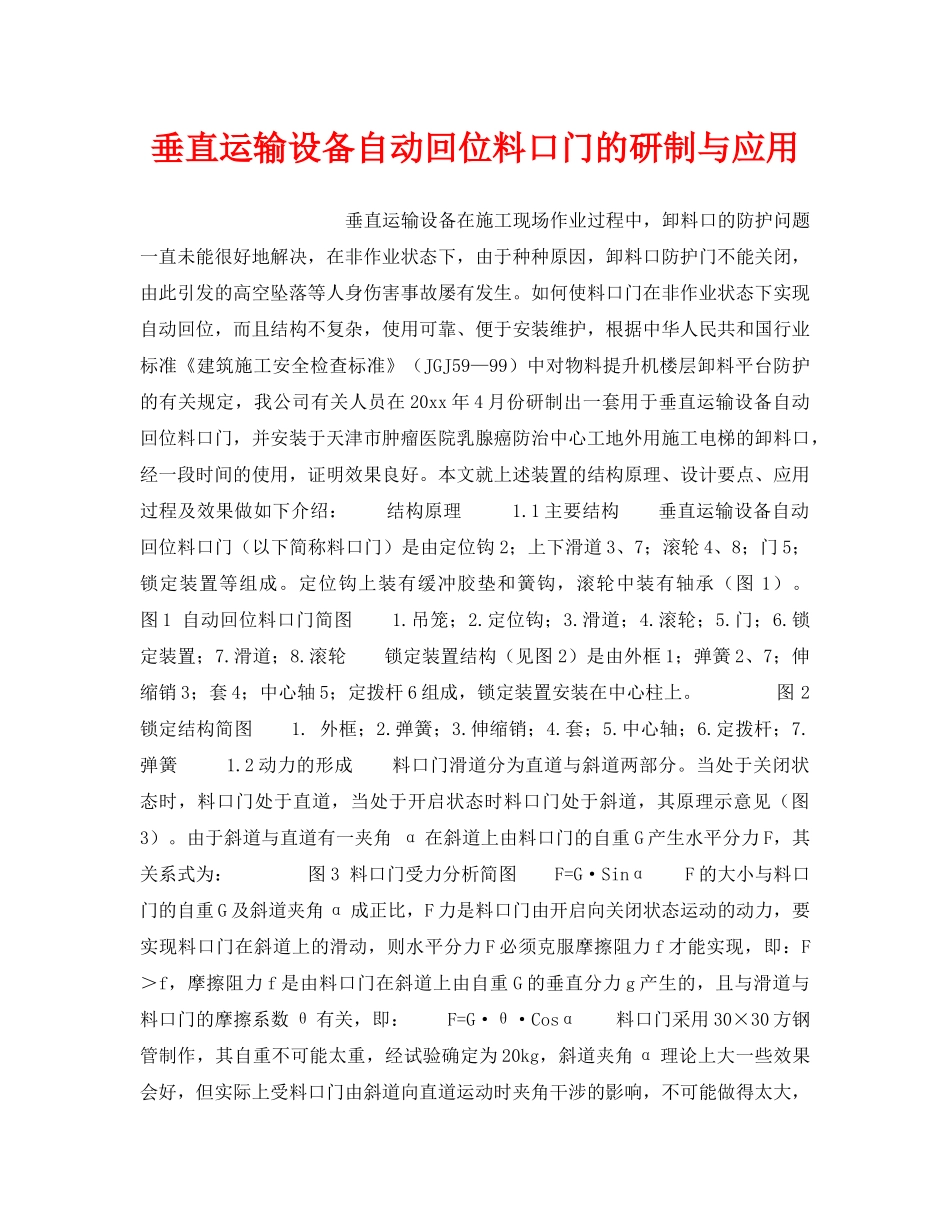

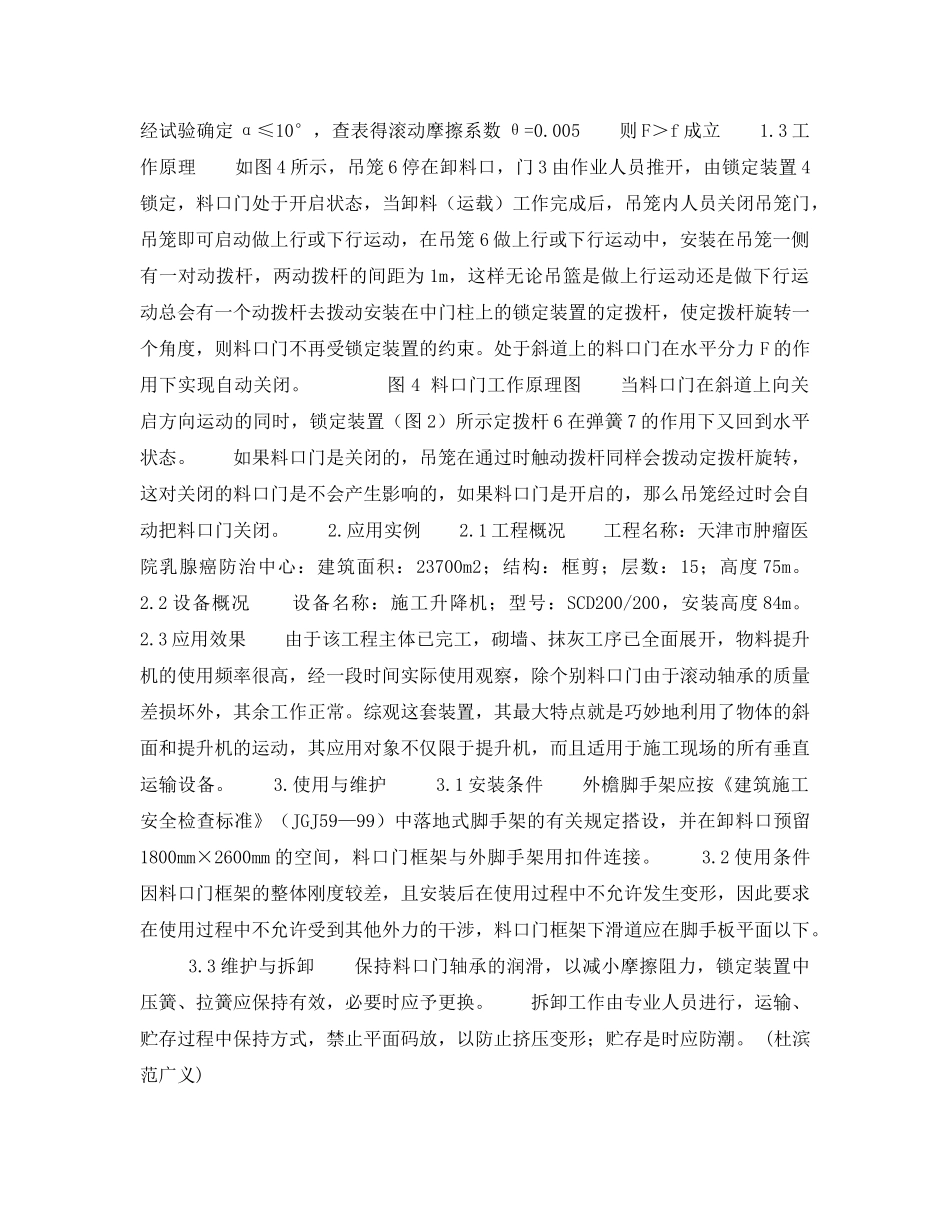

垂直运输设备自动回位料口门的研制与应用垂直运输设备在施工现场作业过程中，卸料口的防护问题一直未能很好地解决，在非作业状态下，由于种种原因，卸料口防护门不能关闭，由此引发的高空坠落等人身伤害事故屡有发生。如何使料口门在非作业状态下实现自动回位，而且结构不复杂，使用可靠、便于安装维护，根据中华人民共和国行业标准《建筑施工安全检查标准》（JGJ59—99）中对物料提升机楼层卸料平台防护的有关规定，我公司有关人员在20xx年4月份研制出一套用于垂直运输设备自动回位料口门，并安装于天津市肿瘤医院乳腺癌防治中心工地外用施工电梯的卸料口，经一段时间的使用，证明效果良好。本文就上述装置的结构原理、设计要点、应用过程及效果做如下介绍：结构原理1.1主要结构垂直运输设备自动回位料口门（以下简称料口门）是由定位钩2；上下滑道3、7；滚轮4、8；门5；锁定装置等组成。定位钩上装有缓冲胶垫和簧钩，滚轮中装有轴承（图1）。图1自动回位料口门简图1.吊笼；2.定位钩；3.滑道；4.滚轮；5.门；6.锁定装置；7.滑道；8.滚轮锁定装置结构（见图2）是由外框1；弹簧2、7；伸缩销3；套4；中心轴5；定拨杆6组成，锁定装置安装在中心柱上。图2锁定结构简图1.外框；2.弹簧；3.伸缩销；4.套；5.中心轴；6.定拨杆；7.弹簧1.2动力的形成料口门滑道分为直道与斜道两部分。当处于关闭状态时，料口门处于直道，当处于开启状态时料口门处于斜道，其原理示意见（图3）。由于斜道与直道有一夹角α在斜道上由料口门的自重G产生水平分力F，其关系式为：图3料口门受力分析简图F=G·SinαF的大小与料口门的自重G及斜道夹角α成正比，F力是料口门由开启向关闭状态运动的动力，要实现料口门在斜道上的滑动，则水平分力F必须克服摩擦阻力f才能实现，即：F＞f，摩擦阻力f是由料口门在斜道上由自重G的垂直分力g产生的，且与滑道与料口门的摩擦系数θ有关，即：F=G·θ·Cosα料口门采用30×30方钢管制作，其自重不可能太重，经试验确定为20kg，斜道夹角α理论上大一些效果会好，但实际上受料口门由斜道向直道运动时夹角干涉的影响，不可能做得太大，经试验确定α≤10°，查表得滚动摩擦系数θ=0.005则F＞f成立1.3工作原理如图4所示，吊笼6停在卸料口，门3由作业人员推开，由锁定装置4锁定，料口门处于开启状态，当卸料（运载）工作完成后，吊笼内人员关闭吊笼门，吊笼即可启动做上行或下行运动，在吊笼6做上行或下行运动中，安装在吊笼一侧有一对动拨杆，两动拨杆的间距为1m，这样无论吊篮是做上行运动还是做下行运动总会有一个动拨杆去拨动安装在中门柱上的锁定装置的定拨杆，使定拨杆旋转一个角度，则料口门不再受锁定装置的约束。处于斜道上的料口门在水平分力F的作用下实现自动关闭。图4料口门工作原理图当料口门在斜道上向关启方向运动的同时，锁定装置（图2）所示定拨杆6在弹簧7的作用下又回到水平状态。如果料口门是关闭的，吊笼在通过时触动拨杆同样会拨动定拨杆旋转，这对关闭的料口门是不会产生影响的，如果料口门是开启的，那么吊笼经过时会自动把料口门关闭。2.应用实例2.1工程概况工程名称：天津市肿瘤医院乳腺癌防治中心：建筑面积：23700m2；结构：框剪；层数：15；高度75m。2.2设备概况设备名称：施工升降机；型号：SCD200/200，安装高度84m。2.3应用效果由于该工程主体已完工，砌墙、抹灰工序已全面展开，物料提升机的使用频率很高，经一段时间实际使用观察，除个别料口门由于滚动轴承的质量差损坏外，其余工作正常。综观这套装置，其最大特点就是巧妙地利用了物体的斜面和提升机的运动，其应用对象不仅限于提升机，而且适用于施工现场的所有垂直运输设备。3.使用与维护3.1安装条件外檐脚手架应按《建筑施工安全检查标准》（JGJ59—99）中落地式脚手架的有关规定搭设，并在卸料口预留1800mm×2600mm的空间，料口门框架与外脚手架用扣件连接。3.2使用条件因料口门框架的整体刚度较差，且安装后在使用过程中不允许发生变形，因此要求在使用过程中不允许受到其他外力的干涉，料口门框架下滑道应在脚手板平面以下。3.3维护与拆卸保持料口门轴承的润滑，以减小摩擦阻力，锁定装置中...
