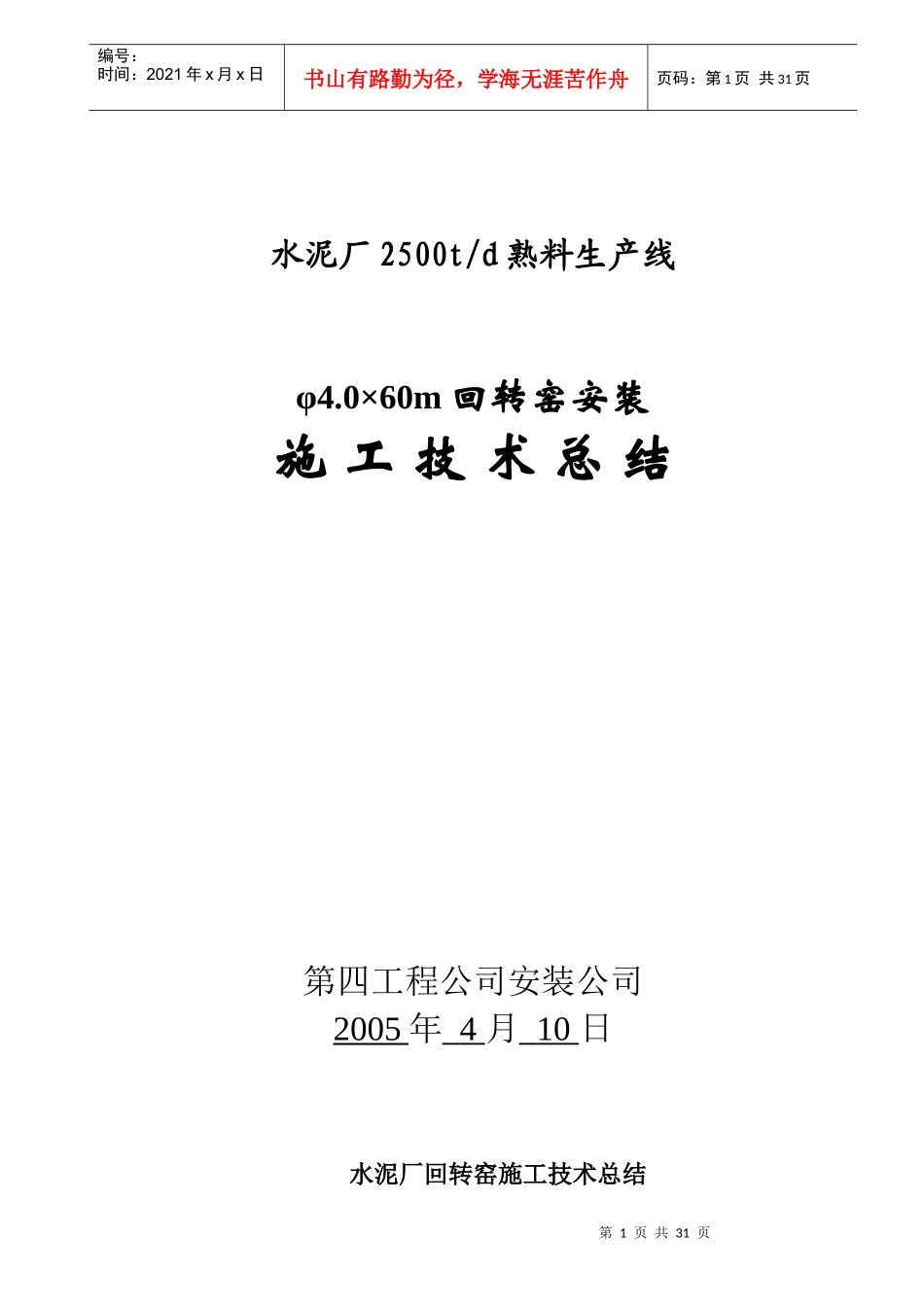

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页水泥厂2500t/d熟料生产线φ4.0×60m回转窑安装施工技术总结第四工程公司安装公司2005年4月10日水泥厂回转窑施工技术总结第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页1概述回转窑是水泥厂生产工艺中最关键的设备，强大的热负荷及连续生产的工作制度，对安装质量的要求十分严格，其安装质量的优劣，直接关系到全厂生产工艺线能否正常运行，在施工过程中，我们将严格按照设计图纸及国家有关技术标准和规范进行安装施工，关键、隐蔽工程将请业主及其委派的现场专家确认并会签，不合格工程不转入下一道工序。1、转窑主要组成部分支承装置、筒体、传动装置、液压挡轮装置、窑尾密封装置、窑头密封罩及润滑液压系统等。2、窑规格和性能规格φ4.0×60m生产能力2500t/d支承点3个斜度4%传动方式单传动窑转速0.41~4.07r/min3、φ4.0×60m回转窑大型零件概况：零部件名称重量（t）备注第（1）段窑筒体17.6从窑尾端算起第（2）段窑筒体38.4第（3）段窑筒体15.1第（4）段窑筒体15.5第（5）段窑筒体32.9第（6）段窑筒体16.4第（7）段窑筒体16.4第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页第（8）段窑筒体41.9窑头端第（Ⅰ）挡轮带24.9第（Ⅱ）挡轮带27.7第（Ⅲ）挡轮带22.4半齿圈5.87主减速器3.80小齿轮装置2.4第（Ⅰ）挡支撑装置39.3其中：托轮轴承组：15.7t；底座：6.88t第（Ⅱ）挡支撑装置40.8其中：托轮轴承组：16.4t；底座：6.95t第（Ⅲ）挡支撑装置32.9其中：托轮轴承组：10.4t；液压挡轮装置：5.67t；底座：5.42t2回转窑安装施工工序流程（见框图1）第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页3回转窑施工前的准备在既定的施工条件下，如何多快好省地完成施工任务，制定一个先进的施工技术方案尤为重要。施工之前，应做好如下准备工作：熟悉施工图纸，熟悉施工现场，编制施工方案，领用施工材料，准备施工工机具。主要施工工机具表序号机械和设备名称规格型号数量序号机械和设备名称规格型号数量1汽车式起重机100t110钢丝绳6×37直径：32.5mm60m2汽车式起重机45t111试压泵0~3MPa13交流电焊机BX1-500212鉴定钢卷尺50m1410吨倒链213弹簧秤20kg1第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页520吨千斤顶BZ-70214百分表带磁性座0.012650吨千斤顶BZ-70215塞尺50017水准仪J2-JDE0.021台红外线测温仪18红外线经纬仪DSZ2116埋弧自动焊及配套弧焊整流器ZD5-1000MZ-100019枕木100根17自制马墩2个主要劳动力计划：工种级别按照工程施工阶段投入劳动力情况（2004年）5月6月7月8月9月10月11月安装钳工高级2234普工6666起重工高级22普工2222焊工高级2普工2222安装电工高级22普工11主要施工依据：1、回转窑安装前的准备工作说明书（南京院提供）2、设计图纸NXR53F。0-20013、水泥机械设备安装工程施工及验收规范（JCJ03-90）4基础验收与划线第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页1、设备安装前，混凝土基础应会同土建、监理、业主方等单位共同验收，验收合格后，方能进行安装(1)基础划线工作内容主要包括：测定基准点、埋设中心标板、基础放线、确定垫铁安放位置，测量中心标高。(2)提交安装设备的基础，必须达到下列要求：所有遗留的模板和露出混凝土的钢筋，必须清除，并将设备安装现场及地脚孔内碎料、脏物及积水全部清除干净。a、基础周围必须填平、夯实。(3)基础验收的检查项目及允许偏差如下：a、基础外形尺寸：±30mmb、基础上平面标高：0mm~-20mmc、中心线间距离：±1mmd、地脚螺栓孔相互中心位置：±10mme、地脚螺栓孔深度：+20mm~0mmf、地脚螺栓孔垂直度：5mm/1000mm(4)标板埋设在基础两端每条中心线上，便于安装找正的部位(土建给出的纵、横中心线上即可)各埋设一块标板。标板采用100×100×10mm的钢板制作。(见下图一)在基...
