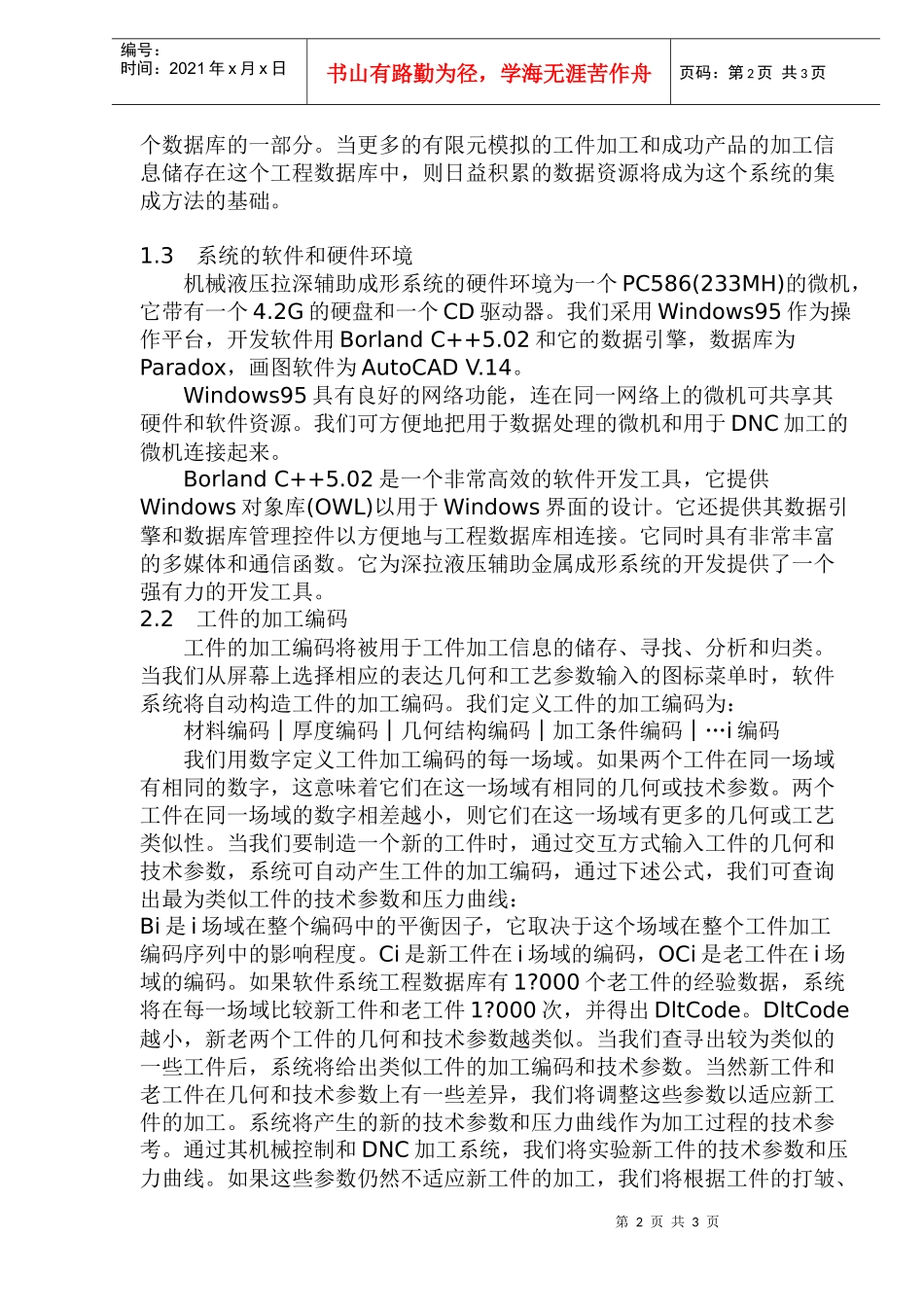

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页机械液压拉深压力控制软件设计1机械液压拉深的机理与软件设计1.1机械液压拉探的原理与压力曲线对深杯形件，冲压加工通常采用多次拉深工艺，不但加工周期长，而且表面粗糙，壁厚不均。为了提高金属冲压件的质量，我们采用如图1所示的机械液压拉深方法，在冲头下行的过程中，通过调节液压腔和压板的压力加工出合格的零件。这种加工方法的实质是增大凸模与坯料的有利摩擦，抑制危险断面的局部变薄；消除坯料与凹模表面的有害摩擦；通过控制压边力及液压压力变化等，在保证不起皱的前提下使筒壁拉应力最小化，从而明显减少了拉深次数，并由此减少了模具和加工成本，提高了生产效率。由于工件的外表面总是处在液压腔中，因此工件无需其它表面处理工序即可获得良好的表面质量。同时，工件的形状由冲头的形状决定，简化了凹模制造工艺。在工件的加工过程中，液压腔内液压力的控制是生产合格产品至关重要的一环。液压腔的压力如果控制在图2所示的工作区域内就可加工出合格的产品。压力过大，工件就会产生裂纹，压力过小，工件就会产生皱折。因此我们需设计一机械液压拉深辅助1.2机械液压拉深辅助成形系统的软件包功能本软件系统研究和提供一种方法，它可获得、积累、分析和优化每一特定被加工工件的工艺参数和压力曲线。这个软件系统作为一种工具将这种方法集成为一个软件包。用户可输入一些基本几何原型和一些复杂的几何形体组成一个组合体，并输入其技术参数和压力曲线，软件包将储存和管理这些工程数据。当用户需要加工一个工件时，他可输入新工件的几何和加工信息，通过编码技术，软件包将在数据库中检索到一些最为类似的工件的加工参数和压力曲线，将这些类似工件的加工参数和压力曲线作为参考模型，用户能调节和计算出一个更适合于新工件加工的工艺参数和压力曲线。通过实验方法，我们可测试这些加工参数的可行性。如果它们仍不适应新工件的加工，我们将继续计算、模拟和调整新的加工条件和压力曲线。如果它们适应于新工件的加工，我们将新工件的加工编码、加工参数、压力曲线储存到这个工程数据库中。新工件的这些加工信息将成为这第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页个数据库的一部分。当更多的有限元模拟的工件加工和成功产品的加工信息储存在这个工程数据库中，则日益积累的数据资源将成为这个系统的集成方法的基础。1.3系统的软件和硬件环境机械液压拉深辅助成形系统的硬件环境为一个PC586(233MH)的微机，它带有一个4.2G的硬盘和一个CD驱动器。我们采用Windows95作为操作平台，开发软件用BorlandC++5.02和它的数据引擎，数据库为Paradox，画图软件为AutoCADV.14。Windows95具有良好的网络功能，连在同一网络上的微机可共享其硬件和软件资源。我们可方便地把用于数据处理的微机和用于DNC加工的微机连接起来。BorlandC++5.02是一个非常高效的软件开发工具，它提供Windows对象库(OWL)以用于Windows界面的设计。它还提供其数据引擎和数据库管理控件以方便地与工程数据库相连接。它同时具有非常丰富的多媒体和通信函数。它为深拉液压辅助金属成形系统的开发提供了一个强有力的开发工具。2.2工件的加工编码工件的加工编码将被用于工件加工信息的储存、寻找、分析和归类。当我们从屏幕上选择相应的表达几何和工艺参数输入的图标菜单时，软件系统将自动构造工件的加工编码。我们定义工件的加工编码为：材料编码│厚度编码│几何结构编码│加工条件编码│…i编码我们用数字定义工件加工编码的每一场域。如果两个工件在同一场域有相同的数字，这意味着它们在这一场域有相同的几何或技术参数。两个工件在同一场域的数字相差越小，则它们在这一场域有更多的几何或工艺类似性。当我们要制造一个新的工件时，通过交互方式输入工件的几何和技术参数，系统可自动产生工件的加工编码，通过下述公式，我们可查询出最为类似工件的技术参数和压力曲线：Bi是i场域在整个编码中的平衡因子，它取决于这个场域在整个工件加工编码序列中的影响程度。Ci是新工...
