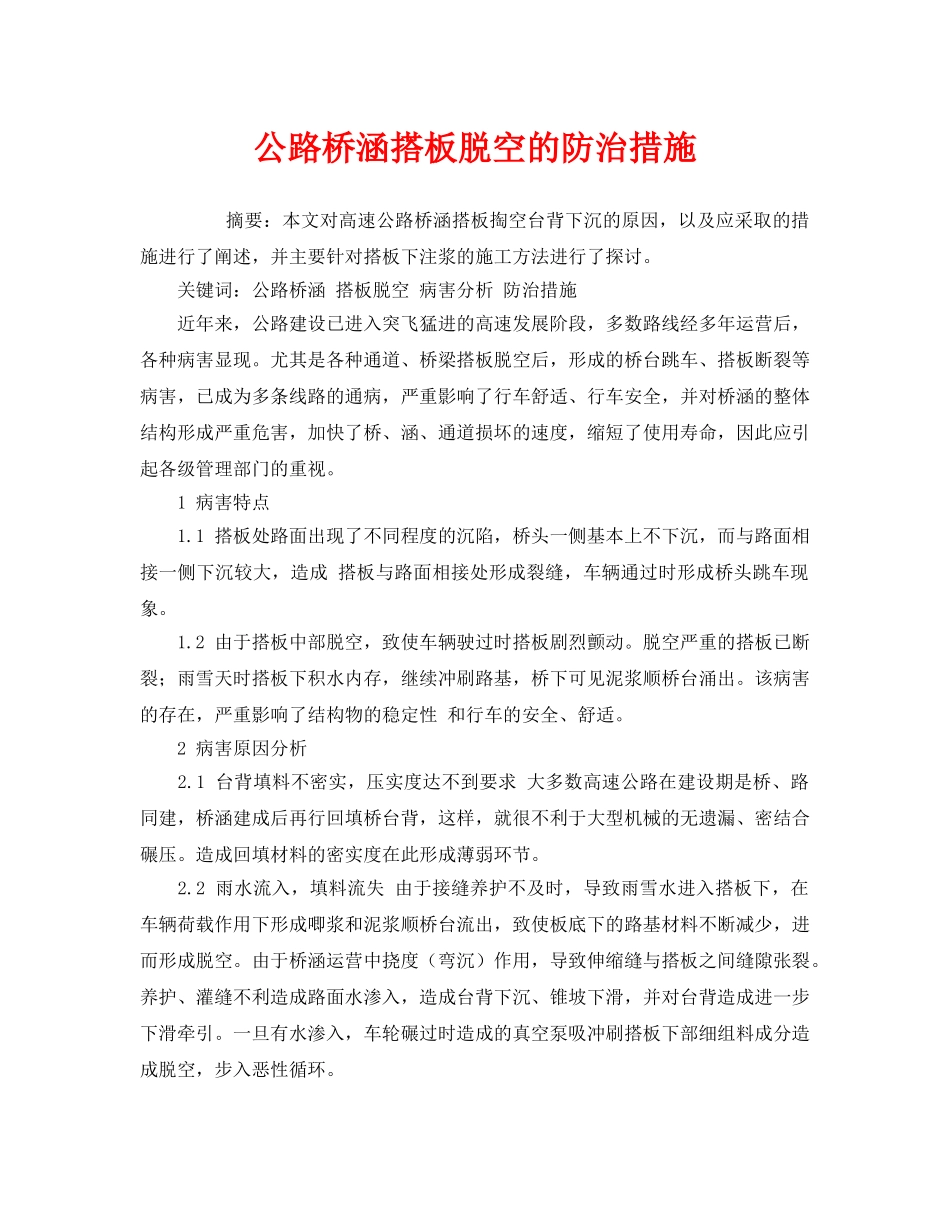

公路桥涵搭板脱空的防治措施摘要：本文对高速公路桥涵搭板掏空台背下沉的原因，以及应采取的措施进行了阐述，并主要针对搭板下注浆的施工方法进行了探讨。关键词：公路桥涵搭板脱空病害分析防治措施近年来，公路建设已进入突飞猛进的高速发展阶段，多数路线经多年运营后，各种病害显现。尤其是各种通道、桥梁搭板脱空后，形成的桥台跳车、搭板断裂等病害，已成为多条线路的通病，严重影响了行车舒适、行车安全，并对桥涵的整体结构形成严重危害，加快了桥、涵、通道损坏的速度，缩短了使用寿命，因此应引起各级管理部门的重视。1病害特点1.1搭板处路面出现了不同程度的沉陷，桥头一侧基本上不下沉，而与路面相接一侧下沉较大，造成搭板与路面相接处形成裂缝，车辆通过时形成桥头跳车现象。1.2由于搭板中部脱空，致使车辆驶过时搭板剧烈颤动。脱空严重的搭板已断裂；雨雪天时搭板下积水内存，继续冲刷路基，桥下可见泥浆顺桥台涌出。该病害的存在，严重影响了结构物的稳定性和行车的安全、舒适。2病害原因分析2.1台背填料不密实，压实度达不到要求大多数高速公路在建设期是桥、路同建，桥涵建成后再行回填桥台背，这样，就很不利于大型机械的无遗漏、密结合碾压。造成回填材料的密实度在此形成薄弱环节。2.2雨水流入，填料流失由于接缝养护不及时，导致雨雪水进入搭板下，在车辆荷载作用下形成唧浆和泥浆顺桥台流出，致使板底下的路基材料不断减少，进而形成脱空。由于桥涵运营中挠度（弯沉）作用，导致伸缩缝与搭板之间缝隙张裂。养护、灌缝不利造成路面水渗入，造成台背下沉、锥坡下滑，并对台背造成进一步下滑牵引。一旦有水渗入，车轮碾过时造成的真空泵吸冲刷搭板下部细组料成分造成脱空，步入恶性循环。2.3车辆超载的破坏在车辆荷载尤其是超载车辆的作用下，面板受到巨大的垂直荷载作用，不断地对板底路基进行补充压实，最后形成脱空。由于水泥砼搭板抗压强度较高而抗折强度较低，加上对超载敏感，一旦板底脱空，致使路基形成不均匀支撑，从而改变了砼搭板与路基密贴的实际机理，使弹性地基上弹性薄板受力模式变成悬臂薄板受力模式。在车辆荷载作用下过早的产生断裂，而这种断裂是不规则的，养护较难处理。这样就加快了雨水的侵入，加大脱空面积和深度，进而使断裂增加。这样反复作用，最终导致搭板严重破坏，不能行车。2.4台背与路基连接不好台背位于桥涵通道与路面连接的接合部位，一般情况下还设有伸缩缝、搭板等构造物。桥（涵）台一般是用混凝土浇筑的，成型后除非台底地基发生沉降、变形，通常桥（涵）台本身的竖向沉缩量是很小的，属刚性构造物，而台背填土一般采用集料回填，属柔性构造物。这种刚柔之间的差异造成台背与路基连接不好的原因之一。在加上有些施工队对台背与路基接茬处不重视，使台背与路基中间存在夹层，造成台背与路基处产生台阶，是该部位变成薄弱部位。3防治措施3.1在地质不良的地段，若软弱层较薄时，可采用天然沙砾、碎砾石、砂等强度高、渗水性好的材料进行换填；如软弱层较厚时，可采用砂井、袋装砂井、砂桩、粉喷桩等方法降低地基土的含水量，提高承载力。存在比较薄的淤泥全部清除，清理到硬面后进行碾压达到要求后方可进行填筑。而存在比较厚的淤泥的河床多年冲刷形成淤泥无法全部清除的，根据现场情况进行砂井排水处理及粉体搅拌压法、超载预压法、砂砾势层、生石灰桩、碎石桩等几种方法处理。还要注意防水，对路基工作区以内的水，要采取有效的防渗、防漏、防毛细水等措施，防止水分对地基及路基体填料产生不利影响。3.2保证台背填土范围，规范要求台背填土顺路线方向长度，顶部为距翼墙尾不利台高加2ｍ，底部距基础内缘不小于2ｍ。拱桥台背填土长度不应小于台高的3～4倍，涵洞两侧不应小于2倍孔径长度。分层填筑应严格控制含水量，宜控制在大于最佳含水量2％，分层填筑松铺厚度不宜小于20cm，台背回填宜大型施工机械配合小型夯具进行施工，松铺厚度宜控制在不大于15cm，桥台两侧回填应同时进行。回填料宜选用砾石土或石类土，当采用非透水性土时，应在土中增加外掺剂如石灰、水泥等，对石灰、水泥严格控制质量。为减轻回填材料对地基的压...
