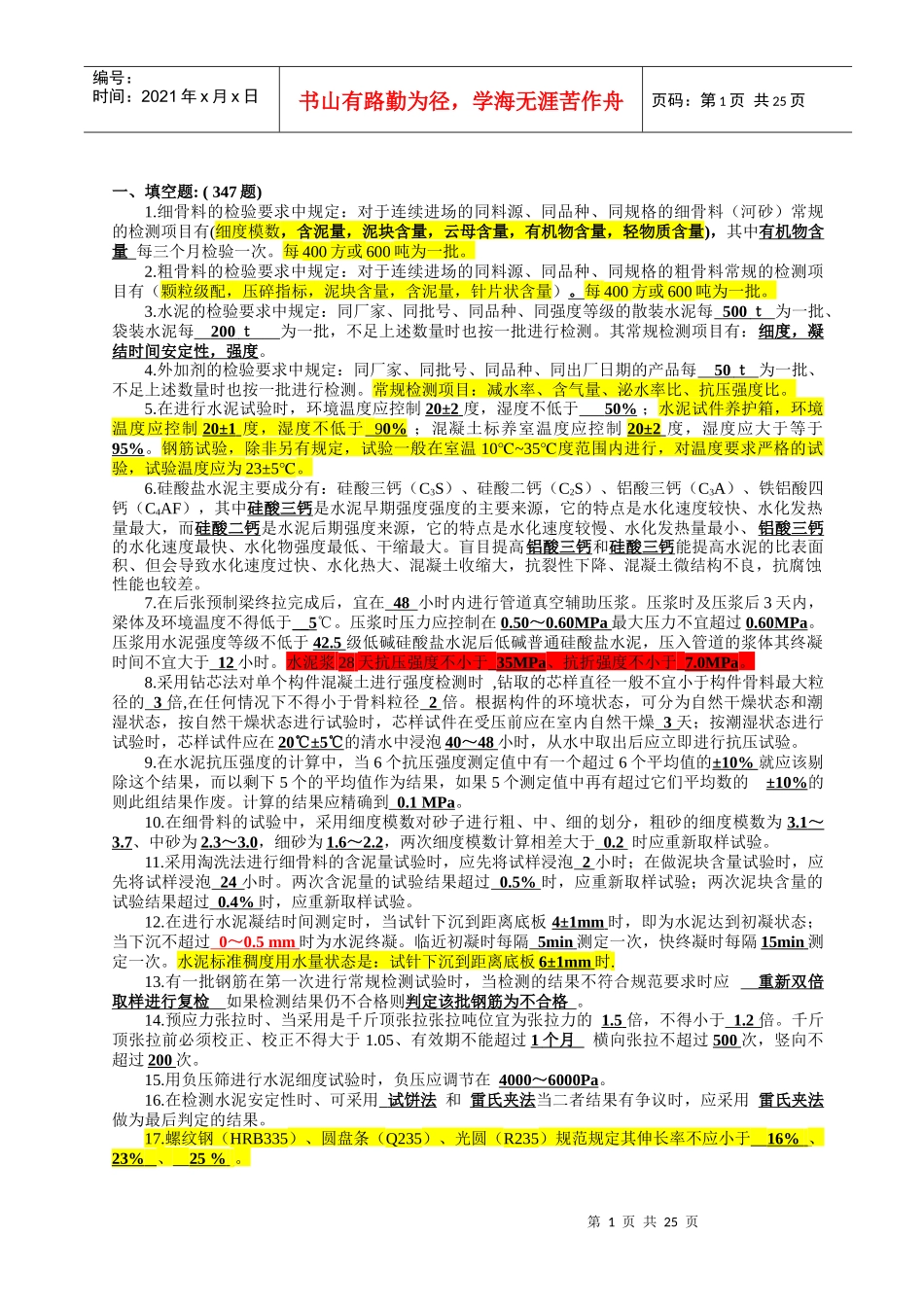

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页一、填空题:(347题)1.细骨料的检验要求中规定：对于连续进场的同料源、同品种、同规格的细骨料（河砂）常规的检测项目有(细度模数，含泥量，泥块含量，云母含量，有机物含量，轻物质含量)，其中有机物含量每三个月检验一次。每400方或600吨为一批。2.粗骨料的检验要求中规定：对于连续进场的同料源、同品种、同规格的粗骨料常规的检测项目有（颗粒级配，压碎指标，泥块含量，含泥量，针片状含量）。每400方或600吨为一批。3.水泥的检验要求中规定：同厂家、同批号、同品种、同强度等级的散装水泥每500ｔ为一批、袋装水泥每200ｔ为一批，不足上述数量时也按一批进行检测。其常规检测项目有：细度，凝结时间安定性，强度。4.外加剂的检验要求中规定：同厂家、同批号、同品种、同出厂日期的产品每50ｔ为一批、不足上述数量时也按一批进行检测。常规检测项目：减水率、含气量、泌水率比、抗压强度比。5.在进行水泥试验时，环境温度应控制20±2度，湿度不低于50%；水泥试件养护箱，环境温度应控制20±1度，湿度不低于90%；混凝土标养室温度应控制20±2度，湿度应大于等于95%。钢筋试验，除非另有规定，试验一般在室温10~35℃℃度范围内进行，对温度要求严格的试验，试验温度应为23±5℃。6.硅酸盐水泥主要成分有：硅酸三钙（C3S）、硅酸二钙（C2S）、铝酸三钙（C3A）、铁铝酸四钙（C4AF），其中硅酸三钙是水泥早期强度强度的主要来源，它的特点是水化速度较快、水化发热量最大，而硅酸二钙是水泥后期强度来源，它的特点是水化速度较慢、水化发热量最小、铝酸三钙的水化速度最快、水化物强度最低、干缩最大。盲目提高铝酸三钙和硅酸三钙能提高水泥的比表面积、但会导致水化速度过快、水化热大、混凝土收缩大，抗裂性下降、混凝土微结构不良，抗腐蚀性能也较差。7.在后张预制梁终拉完成后，宜在48小时内进行管道真空辅助压浆。压浆时及压浆后3天内，梁体及环境温度不得低于__5℃。压浆时压力应控制在0.50～0.60MPa最大压力不宜超过0.60MPa。压浆用水泥强度等级不低于42.5级低碱硅酸盐水泥后低碱普通硅酸盐水泥，压入管道的浆体其终凝时间不宜大于12小时。水泥浆28天抗压强度不小于35MPa、抗折强度不小于7.0MPa。8.采用钻芯法对单个构件混凝土进行强度检测时,钻取的芯样直径一般不宜小于构件骨料最大粒径的3倍,在任何情况下不得小于骨料粒径2倍。根据构件的环境状态，可分为自然干燥状态和潮湿状态，按自然干燥状态进行试验时，芯样试件在受压前应在室内自然干燥3天；按潮湿状态进行试验时，芯样试件应在20℃±5℃的清水中浸泡40～48小时，从水中取出后应立即进行抗压试验。9.在水泥抗压强度的计算中，当6个抗压强度测定值中有一个超过6个平均值的±10%就应该剔除这个结果，而以剩下5个的平均值作为结果，如果5个测定值中再有超过它们平均数的±10%的则此组结果作废。计算的结果应精确到0.1MPa。10.在细骨料的试验中，采用细度模数对砂子进行粗、中、细的划分，粗砂的细度模数为3.1～3.7、中砂为2.3～3.0，细砂为1.6～2.2，两次细度模数计算相差大于0.2时应重新取样试验。11.采用淘洗法进行细骨料的含泥量试验时，应先将试样浸泡2小时；在做泥块含量试验时，应先将试样浸泡24小时。两次含泥量的试验结果超过0.5%时，应重新取样试验；两次泥块含量的试验结果超过0.4%时，应重新取样试验。12.在进行水泥凝结时间测定时，当试针下沉到距离底板4±1mm时，即为水泥达到初凝状态；当下沉不超过0～0.5mm时为水泥终凝。临近初凝时每隔5min测定一次，快终凝时每隔15min测定一次。水泥标准稠度用水量状态是：试针下沉到距离底板6±1mm时.13.有一批钢筋在第一次进行常规检测试验时，当检测的结果不符合规范要求时应重新双倍取样进行复检如果检测结果仍不合格则判定该批钢筋为不合格。14.预应力张拉时、当采用是千斤顶张拉张拉吨位宜为张拉力的1.5倍，不得小于1.2倍。千斤顶张拉前必须校正、校正不得大于1.05、有效期不能超过1个月横向张拉不超过500次，竖向不超过200次。15.用负压筛进行水泥细度试验时，负压应调...
