《安全管理制度》之关于低温热水地板辐射采暖系统安装的管理规定 VIP免费

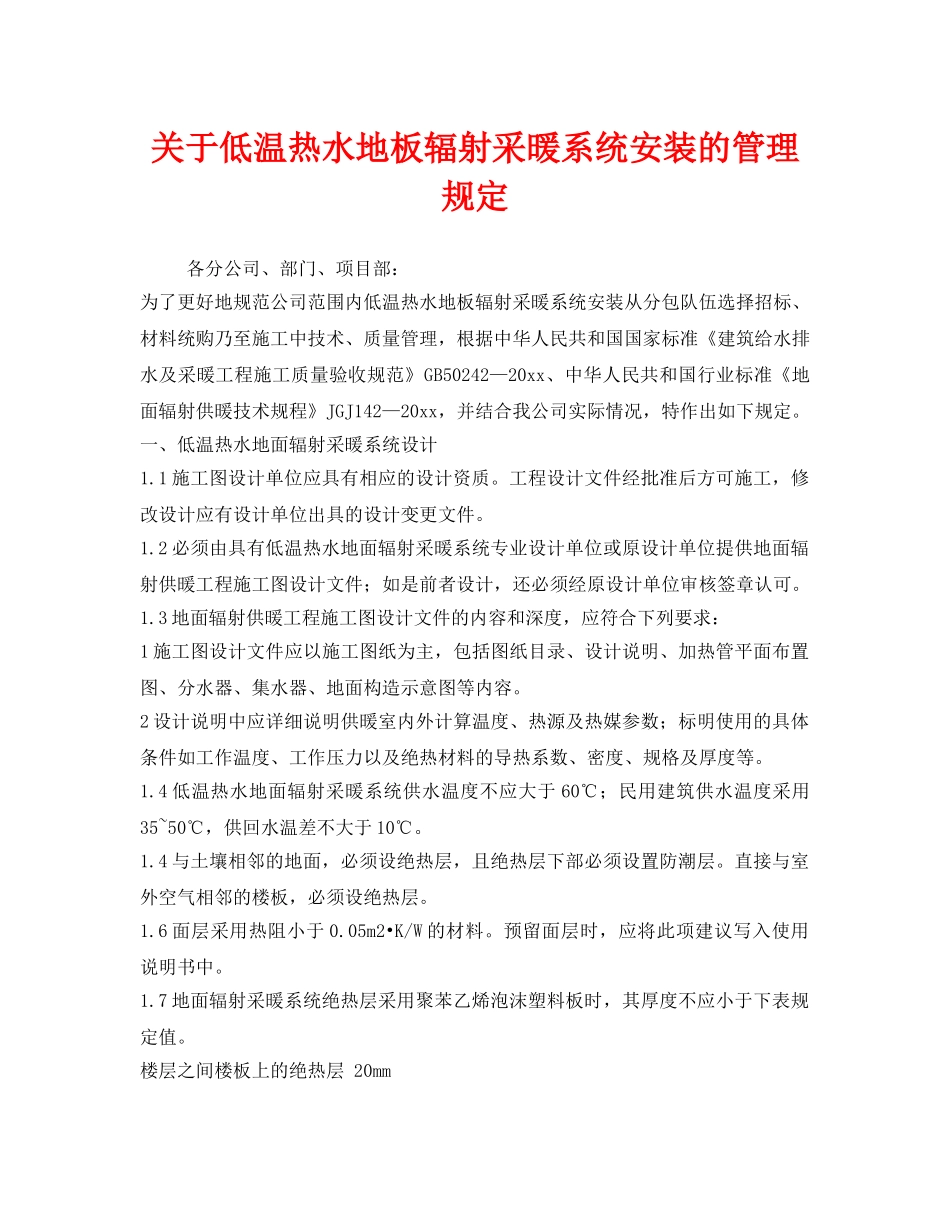

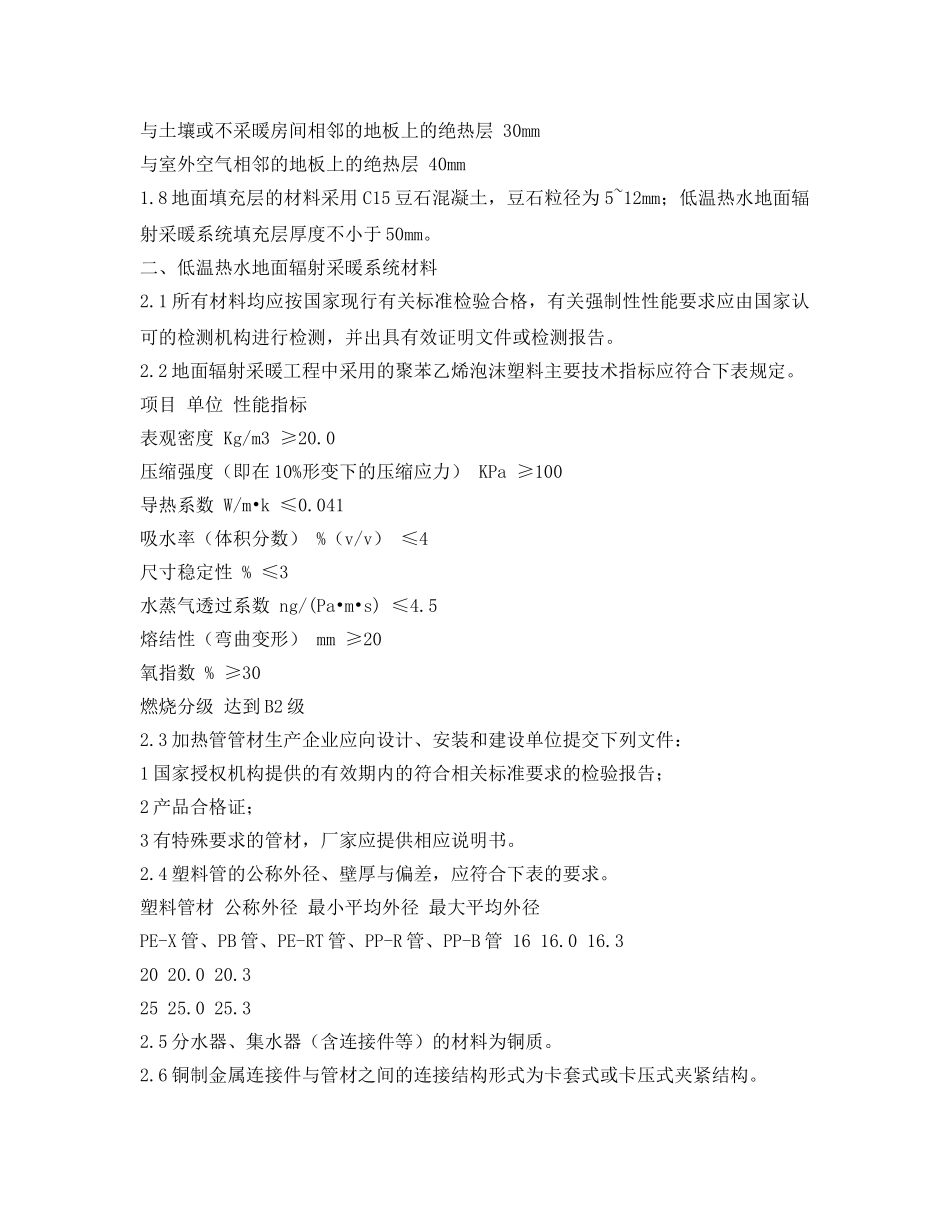

关于低温热水地板辐射采暖系统安装的管理规定各分公司、部门、项目部：为了更好地规范公司范围内低温热水地板辐射采暖系统安装从分包队伍选择招标、材料统购乃至施工中技术、质量管理，根据中华人民共和国国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242—20xx、中华人民共和国行业标准《地面辐射供暖技术规程》JGJ142—20xx，并结合我公司实际情况，特作出如下规定。一、低温热水地面辐射采暖系统设计1.1施工图设计单位应具有相应的设计资质。工程设计文件经批准后方可施工，修改设计应有设计单位出具的设计变更文件。1.2必须由具有低温热水地面辐射采暖系统专业设计单位或原设计单位提供地面辐射供暖工程施工图设计文件；如是前者设计，还必须经原设计单位审核签章认可。1.3地面辐射供暖工程施工图设计文件的内容和深度，应符合下列要求：1施工图设计文件应以施工图纸为主，包括图纸目录、设计说明、加热管平面布置图、分水器、集水器、地面构造示意图等内容。2设计说明中应详细说明供暖室内外计算温度、热源及热媒参数；标明使用的具体条件如工作温度、工作压力以及绝热材料的导热系数、密度、规格及厚度等。1.4低温热水地面辐射采暖系统供水温度不应大于60℃；民用建筑供水温度采用35~50℃，供回水温差不大于10℃。1.4与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防潮层。直接与室外空气相邻的楼板，必须设绝热层。1.6面层采用热阻小于0.05m2•K/W的材料。预留面层时，应将此项建议写入使用说明书中。1.7地面辐射采暖系统绝热层采用聚苯乙烯泡沫塑料板时，其厚度不应小于下表规定值。楼层之间楼板上的绝热层20mm与土壤或不采暖房间相邻的地板上的绝热层30mm与室外空气相邻的地板上的绝热层40mm1.8地面填充层的材料采用C15豆石混凝土，豆石粒径为5~12mm；低温热水地面辐射采暖系统填充层厚度不小于50mm。二、低温热水地面辐射采暖系统材料2.1所有材料均应按国家现行有关标准检验合格，有关强制性性能要求应由国家认可的检测机构进行检测，并出具有效证明文件或检测报告。2.2地面辐射采暖工程中采用的聚苯乙烯泡沫塑料主要技术指标应符合下表规定。项目单位性能指标表观密度Kg/m3≥20.0压缩强度（即在10%形变下的压缩应力）KPa≥100导热系数W/m•k≤0.041吸水率（体积分数）%（v/v）≤4尺寸稳定性%≤3水蒸气透过系数ng/(Pa•m•s)≤4.5熔结性（弯曲变形）mm≥20氧指数%≥30燃烧分级达到B2级2.3加热管管材生产企业应向设计、安装和建设单位提交下列文件：1国家授权机构提供的有效期内的符合相关标准要求的检验报告；2产品合格证；3有特殊要求的管材，厂家应提供相应说明书。2.4塑料管的公称外径、壁厚与偏差，应符合下表的要求。塑料管材公称外径最小平均外径最大平均外径PE-X管、PB管、PE-RT管、PP-R管、PP-B管1616.016.32020.020.32525.025.32.5分水器、集水器（含连接件等）的材料为铜质。2.6铜制金属连接件与管材之间的连接结构形式为卡套式或卡压式夹紧结构。三、低温热水地面辐射采暖系统施工3.1施工安装前应具备下列条件：1设计施工图纸和有关技术文件齐全；2有较完善的施工方案、施工组织设计，并已完成技术交底；3施工现场具有供水条件，有储放材料的临时设施；4土建专业已完成墙面粉刷（不含面层），外窗、外门已安装完毕，并已将地面清理干净；5相关电气预埋等工程已完成。3.2所有进场材料、产品的技术文件应齐全，标志应清晰，外观检查应合格。必要时应抽样进行相关检测。3.3加热管应进行遮光包装后运输，不得裸露散装；运输、装卸和搬运时，应小心轻放，不得抛、摔、滚、拖。不得曝晒雨淋，宜储存在温度不超过40℃，通风良好和干净的库房内；与热源距离应保持在1m以上。3.4施工过程中，应防止油漆、沥青或其他化学溶剂接触污染加热管的表面。3.5施工的环境温度不宜低于5℃；在低于0℃的环境下施工时，现场应采取升温措施。3.6地面辐射供暖工程施工过程中，严禁人员踩踏加热管。3.7加热管应按照设计图纸标定的管间距和走向敷设，加热管应保持平直，管间距的安装误差不应大于10mm。加热管敷设前，应对照施工图纸核定加热管的选型、管径、壁厚，...
